Construction

Nom :
Mécanique
ETANCHEITE
COURS Feuille 1/5

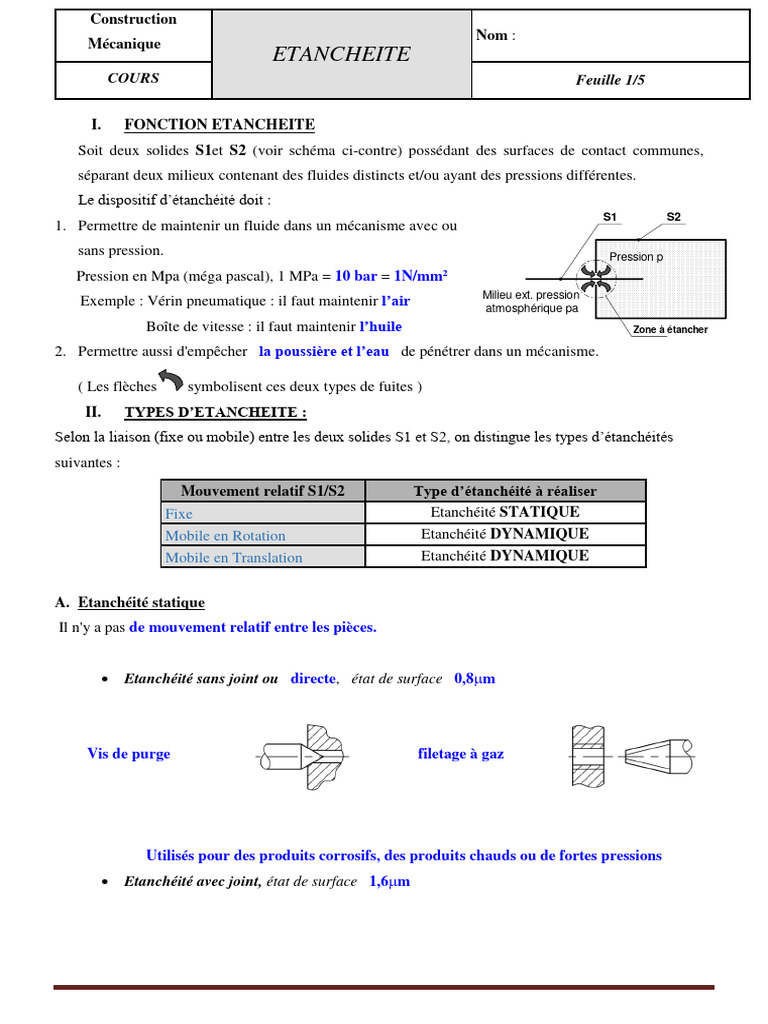

I. FONCTION ETANCHEITE
Soit deux solides S1et S2 (voir schéma ci-contre) possédant des surfaces de contact communes,
séparant deux milieux contenant des fluides distincts et/ou ayant des pressions différentes.
Le dispositif d’étanchéité doit :
S1 S2
1. Permettre de maintenir un fluide dans un mécanisme avec ou
sans pression. Pression p
Pression en Mpa (méga pascal), 1 MPa = 10 bar = 1N/mm²
Milieu ext. pression
Exemple : Vérin pneumatique : il faut maintenir l’air atmosphérique pa
Boîte de vitesse : il faut maintenir l’huile Zone à étancher

2. Permettre aussi d'empêcher la poussière et l’eau de pénétrer dans un mécanisme.

( Les flèches symbolisent ces deux types de fuites )

II. TYPES D’ETANCHEITE :
Selon la liaison (fixe ou mobile) entre les deux solides S1 et S2, on distingue les types d’étanchéités
suivantes :
Mouvement relatif S1/S2 Type d’étanchéité à réaliser
Fixe Etanchéité STATIQUE
Mobile en Rotation Etanchéité DYNAMIQUE
Mobile en Translation Etanchéité DYNAMIQUE

A. Etanchéité statique
Il n'y a pas de mouvement relatif entre les pièces.

 Etanchéité sans joint ou directe, état de surface 0,8m

Vis de purge filetage à gaz

Utilisés pour des produits corrosifs, des produits chauds ou de fortes pressions
 Etanchéité avec joint, état de surface 1,6m
 Construction
Nom :
Mécanique
ETANCHEITE
COURS Feuille 2/5

 Par joint plat ou circulaire

Peuvent être en caoutchouc, carton, plastique ou métallo-plastique.

 Par joint torique

Montage à la main, pour le démontage utiliser un petit tournevis plat.

 Par joint 4 lobes

Plus la pression est élevée plus les lobes appuient sur la surface et plus il y a étanchéité.

 Par soufflet

Maintien la graisse dans le mécanisme et empêche les impuretés de rentrer.

B. Etanchéité dynamique
Il y a un mouvements possible rotation ou translation entre les deux pièces
 Construction
Nom :
Mécanique
ETANCHEITE
COURS Feuille 3/5

 Etanchéité sans joint ou directe, état de surface 0,05m

Par chicanes

Exemple : distributeur hydraulique

Mouvement de translation

 Etanchéité avec joint, état de surface 0,4m

 Par joint torique pour rotation et translation.

Utiliser une avec bague anti-extrusion lorsque la pression est importante ou la vitesse élevée, elle
permet d’éviter d’abîmer le joint.

 Par joint 4 lobes pour rotation et translation

 Par joint à 1 ou 2 lèvres pour rotation

Schématiquement :

Joint à 1 lèvre joint à 2 lèvres

 Construction
Nom :
Mécanique
ETANCHEITE
COURS Feuille 4/5

 Par coupelle pour translation

 Par segment pour translation et haute température

 Par chicanes pour rotation

 Construction
Nom :
Mécanique
ETANCHEITE
COURS Feuille 5/5

III. Exercice
Complétez le tableau ci-dessous. Mettre une croix dans les colonnes (Et. dynamique et Et.statique).

Repère Type de joint Et. statique Et. dynamique Entre quelles

5 à 2 lèvres
6 torique
7 plat
8 chicane
pièces
X 1 et 4
X 1 et 2
X 2 et 3
X 3 et 4
