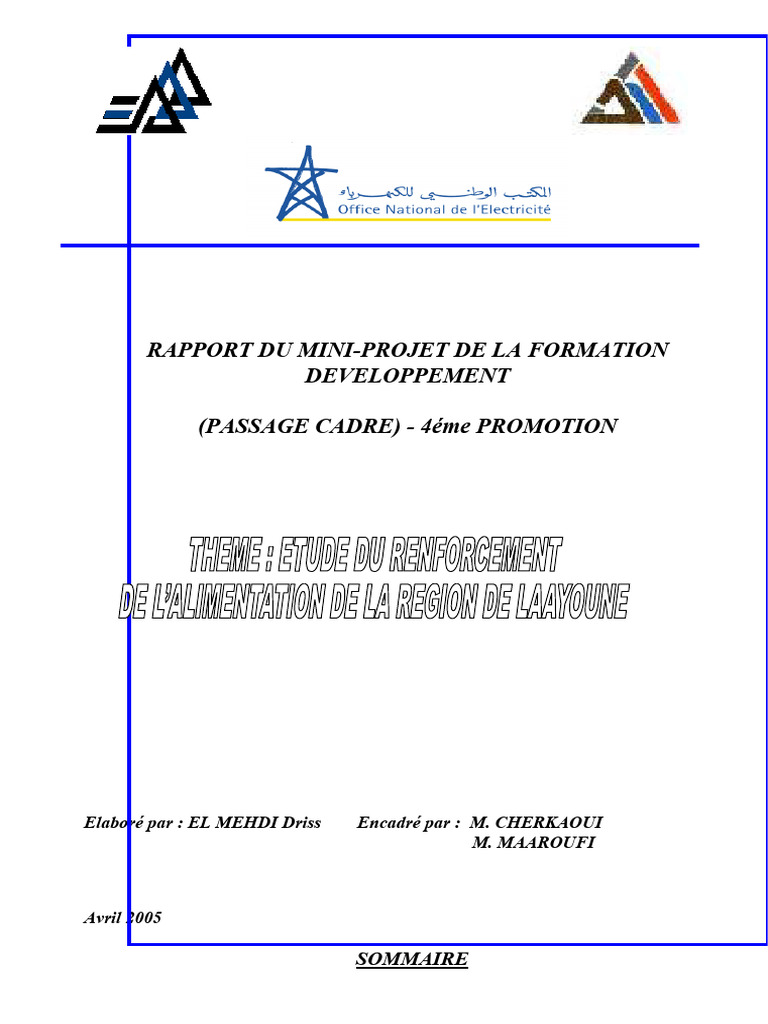

DEVELOPPEMENT
Avril 2005
SOMMAIRE
I – INTRODUCTION………………………………………………………………………3
VI – CONCLUSION………………………………………………………………………19
-1-
Liste des annexes
depuis 1994
225/60KV de Laayoune
-2-
I - INTRODUCTION
Autant de raisons qui font qu’il est indispensable d’utiliser des méthodes de pensée
Il est à noter qu’un développement est bon s’il permet de satisfaire l’accroissement
coût.
C’est dans ce cadre que s’inscrit ce rapport, qui dans sa rédaction et conception a
essayé d’utiliser des méthodes et des techniques statistiques ainsi que des critères
économiques simples et qu’il s’agit de faire une mise à jour en introduisant d’autres
indicateurs et paramètres.
-3-
II – PRESENTATION SUCCINTE DE LA REGION DE LAAYOUNE :
II -1 – Démographie :
La ville de Laayoune et sa région (commune d’El Marsa et Foum El Oued) compte
197 500 habitants environ avec un taux de croissance de 4,57%.
II -2- L’économie régionale :
L’agriculture : Le climat désertique de la région est un sérieux handicap à l’activité
agricole. Des aménagements hydro-agricoles réalisés par les pouvoirs publics ont
permis le développement d’une agriculture intensive mais la part de l’agriculture reste
marginale dans l’économie régionale.
L’élevage : constitue l’activité agricole par excellence principalement les camelins,
ovins, les caprins.
La pêche : Les côtes atlantiques relevant du commandement de la région de
Laayoune recèlent d’importantes potentialités halieutiques. De part sa position
géographique qui lui confère une position stratégique, la région est appelée à jouer un
rôle économique de premier ordre notamment dans le domaine de la pêche. En ce
sens les perspectives d’industrialisation de la région découlent essentiellement de la
structuration de ce secteur en vue d’une exploitation rationnelle des ressources
halieutique.
Les mines : Le gisement de phosphate de Boukraâ est la seule richesse minière
dans la région de Laayoune. Il est situé à 100 Km au sud-est de la ville de Laayoune et
exploité en mine à ciel ouvert par la société Phosboukraâ. Le phosphate exploité subit
un criblage avant d’être transporté à l’usine de traitement à El Marsa par une liaison de
convoyeurs à bande à l’usine de traitement, le phosphate subit une série d’opérations
pour l’enrichir puis expédié à l’étranger.
L’industrie : La région de Laayoune dispose d’une zone industrielle d’environ
200Ha, située à la Municipalité d’El Marsa. Le secteur reste dominé par l’industrie de la
fabrication de la farine de poisson et de congélation.
L’artisanat : Le secteur de l’artisanat présente une diversité de métiers tels que la
menuiserie, la couture, la bijouterie…
Le commerce : Le commerce reste traditionnel et concentré sur les produits de
première nécessité. Mais on assiste également à l’émergence d’un commerce
moderne et prometteur, notamment dans la ville de Laayoune, et qui concerne
l’habillement, les articles ménagers, etc …
Le tourisme : En matière de structure d’accueil la région dispose de 35
établissement touristique dont sept classé. La capacité est de 1676 lits.
-4-
III - ALIMENTATION EN ENERGIE ELECTRIQUE:
III -1 – Description et problématique :
La région de Laayoune est alimentée à travers le poste 60/22KV de Foum El Oued d’une
puissance installée de 2x20 MVA et la centrale diesel de l’ONE qui est équipée de 3 groupes
de 7MW chacun ( Le schéma simplifié du réseau figure dans l’annexe I).
La mise en service de la centrale ne s’effectue que dans les heures de pointe ou en cas
d’indisponibilité ou d’incident sur le réseau national compte tenu du coût de revient élevé du
Kwh produit.
Le démarrage de la centrale s’impose pendant les heures de pointe pour assurer la
sécurité de « N-1 » des deux lignes Centrale I et Centrale II qui alimentent la ville de
Laayoune dont la puissance appelée atteint actuellement 20,6MVA environ. La puissance
maximale que peut transiter chacune des lignes en question est de l’ordre de 13MVA.
Le secours par ladite centrale ne peut faire face à la puissance totale demandée par la
région qui s’élève à 27,7 MVA.
Pour renforcer les moyens de production de la région et soutenir l’extension du réseau
national vers les provinces du sud, une centrale est en cours de construction à El Marsa dont
les travaux consistent à transférer trois turbines à gaz de la centrale de Tan Tan. Ce projet
sera réaliser en deux phases :
- Transfert des trois turbines à gaz d’une puissance de 33MW chacune : mise en service
prévue au début de l’année 2006.
- Reconversion de la centrale en cycle combiné gaz/vapeur avec une puissance de
50MW : mise en service prévue en 2008.
MT/BT
Postes 225/60KV 60/22KV
ONED Client
Nombre 1 1 99 72
-5-
III - 3 - Statistiques sur l’évolution de la demande d’électricité :
-6-
La demande en énergie électrique a suivi depuis 1994 une courbe ascendante avec les
remarques suivantes :
30000
25000
20000
15000
10000
5000
Les besoins de la demande d’électricité des importants projets identifiés ci-avant sont
évalués comme suit :
-7-
Besoins en puissance en (KVA)
Projet 2005 2006 2007 2009
Raccordement des différents projets de
l’ONEP 630 400
Extension du port de Laayoune 500
Construction de 5 unités industrielles 900 630 400
La réalisation du programme de recasement
des habitants des campements (Ce projet aura
un impact mineur étant donné que les
campements en question sont déjà alimentés à 800 1200 1500 1200
travers des compteurs généraux facturés à la
province de Laayoune).
TOTAL 2330 2730 1900 1200
L’impact des projets en question dans l’évolution normale de l’appel de charge reste très
faible.
L’analyse de régression est une technique statistique dont l’objet est d’expliquer les
mouvements d’une variable dite variable dépendante en fonction du mouvement d’une autre
variable dite variable indépendante. On utilise pour cette fin la méthode des moindres carrés.
Ainsi, pour un modèle à deux variables X et Y , cette méthode produit une équation
unique (Y= a +bX) qui diminue le plus possible la somme des carrés dans l’axe des ordonnées
Y entre les points de données et le graphique du modèle.
-8-
Le modèle le plus couramment utilisé pour exprimer les relations entre plus de deux
variables se présente comme suit :
Y = a + b1 X1 + b2 X2 + b3 X3 +………….+ bk Xk
Le modèle issu de l’historique de la pointe des dix années antérieures (Annexe IV-A),
nous permettra de prévoir la puissance de pointe de la région par le biais de la relation
fonctionnelle entre la variable dépendante (puissance de pointe) et les variables
indépendantes :
CMT : Consommation MT
Consommation BT qui comprend :
CMEN : Consommation des ménages
CEAD : Consommation éclairage administrative
CPA : Consommation éclairage Patentée
CEPU : Consommation éclairage Public
CFM : Consommation Force Motrice
Ainsi, la pointe de la puissance évolue selon une conjugaison linéaire des divers
variables indépendantes. Toutefois, la pointe ne sera expliquée par la suite qu’en fonction de
la consommation des clients a usage domestique (ménages et celle des clients MT ). Ceci est
jugé par la part importante de la consommation totale de ces types de clients (75,69%). On
obtient donc l’équation suivante :
Puissance de pointe = (CMT) * X1 + (CMEN) * X2
La manière dont se situe les points sur le diagramme de dispersion (Annexe IV-C) incline
à penser que l’hypothèse d’un ajustement linéaire est fondée
-9-
Les coefficients X1 et X2 sont déterminés par Excel (annexe IV) et ayant pour
valeur : X1 = 0,00029846
X2 = 0,00052653
- Le coefficient de corrélation est égal à 97,98%
- Le coefficient de détermination est égal à 96,01%
Apparemment, il s’agit d’un ajustement correct puisque les valeurs des coefficients de
corrélation et de détermination sont proches de 1.
Ces valeurs ont permis de définir les enveloppes énergétiques qui figurent dans le
tableau suivant :
-10-
Evolution de
Evolution de l’appel de charge Evolution de
l’appel de charge aux communes l’appel de charge
Année à la ville de d’El Marsa et de total en (KVA)
Laayoune en Foum El Oued en
( KVA) ( KVA)
2005 23020 7927 30947
2006 25055 8628 33683
2007 27284 9395 36679
2008 29728 10236 39964
2009 32407 11159 43566
2010 35347 12171 47518
2011 38574 13283 51857
2012 42120 14503 56623
2013 46015 15845 61860
2014 50299 17320 67619
2015 55011 18943 73954
-11-
V – ETUDE COMPARATIVE DU RENFORCEMENT DE L’ALIMENTATION
DE LA REGION :
V -1 - Scénarios proposés :
Pour, d’une part, faire face à l’évolution de l’appel de charge qui ne cesse de croître, et
d’autre part, bénéficier du différentiel substantiel entre le coût de revient du Kwh fournit par le
réseau national et celui produit par la centrale diesel de Laayoune deux scénarios peuvent
être envisagés :
-12-
V- 1- a - 1° Scénario :
Coût en KDH Echéancier de
Désignation du projet (HT) réalisation
TOTAL I 11 465
TOTAL II 10 475
TOTAL G 21 940 2005 - 2014
( Le schéma simplifié du scénario en question figure dans l’annexe II)
-13-
V- 1- b - 2° Scénario :
Coût en KDH Echéancier de
Désignation du projet (HT) réalisation
TOTAL I 12 150
TOTAL II 7 300
TOTAL G 19 450 2005 - 2014
V- 2- Critères technico-économique :
(Les coûts des gains sont estimés pour l’année 2006)
-14-
2004
Lignes budgétaires DH DH/Kwh
Personnel 4 246 749 0,19
Frais généraux 197 048 0,01
Frais de structure et de capital 18 207 064 0,83
Combustible 11 470 730 0,53
Pièces de rechange et consommable 1 030 205 0,05
TFSE 57 681 0,00
TOTAL GENERAL 35 209 477 1,61
Production Kwh 21 816 540
Coût du Kwh combustible 0,53
Coût du Kwh complet 1,61
Le tableau suivant donne un aperçu sur les résultats des pertes ainsi que les chutes de
tension maximales enregistrées par une simulation des scénarios proposés par le logiciel
CYMDIST en 2006:
Scénario I :
GP1 = (2323- 2109)* (Hp + 0,6*Hpl + 0,3*Hc) * 0,253* 365 avec :
Hp : Heures de pointe (5 heures)
Hpl : Heures pleines (11heures)
Hp : Heures creuses (8 heures)
0,253 DH/Kwh :Taux du gain sur un Kwh de pertes ( représente le coût moyen de
combustible nécessaire pour la production d’un Kwh)
Scénario II :
GP2 = (2323- 1598)* 1292,83 :
GP2 937 KDH
-16-
V- 2 - c – Charges d’exploitation :
Il s’agit des charges relatives aux frais d’intervention des équipes de maintenance et au
coût du matériel à utiliser pour les deux lignes 22KV à réaliser..
C’est le rapport entre le gain escompté à la première année de mise en service des
ouvrages et le coût d’investissement plus les charges d’exploitation.
Scénario I :
5 944 + 277
RBC I =
11 465 +269
RBC I 53,02%
Scénario II :
5 944 + 937
RBC II =
12 150 +116
RBC II 56,10%
-17-
V- 2- e – Etat Récapitulatif :
Critères Exercice Scénario I Scénario II
-18-
V – CONCLUSION
En vu de ce qui précède, il s’avère que la deuxième variante offre des avantages
économiques et techniques appréciables à savoir :
En plus, il est à signaler que des parties importantes de la ligne 60KV n°342 et les deux
lignes Centrale I et Centrale III qui alimentent la ville de Laayoune sont implantées dans une
zone exposée à une agressivité climatique particulièrement sévère qui est marquée par un
vent de sable et une humidité intense chargée en sel.
Notons enfin, que cette étude ne doit pas être perçue ponctuelle. Elle doit être objet de
vérification et mise à jour au fil des années pour pouvoir la garder proche de la réalité qui se
caractérise sur le terrain.
-19-
ANNEXE V
Historique des indisponibilités programmées de la ligne
HC Hpl Hp
N.B : L’état ci-dessus ne tient pas compte des incidents suite aux défauts fugitifs
HC Hpl Hp
Scénario n°1 :
Main d’œuvre :
Agent Nombre Taux horaire Nombre
d’agent en DH annuel Total en
d’heures DH
Contremaitre 1 55,45 220 12199
Chef d’équipe 2 33,74 440 29691
Ouvrier ordinaire4 4 22,68 1760 159667
Total c1 201557
Transport :
Type Nombre
de Km Taux DH/Km Total en
DH
Fourgonnette 4400 2,39 10516
Camion 3 à 5 T 1600 6,18 9888
Total c2 20404
Matériel : c3 = 48000DH
TOTAL C1 269KDH
Scénario n°2 :
Main d’œuvre :
Agent Nombre Taux horaire Nombre
d’agent en DH annuel Total en
d’heures DH
Contremaitre 1 55,45 90 4990
Chef d’équipe 2 33,74 180 12146
Ouvrier ordinaire4 4 22,68 720 65318
Total c1 82454
Transport :
Type Nombre
de Km Taux DH/Km Total en
DH
Fourgonnette 1800 2,39 4302
Camion 3 à 5 T 600 6,18 3708
Total c2 8010
Matériel : c3 = 26000DH
TOTAL C1 116KDH
BIBLEORGAPHIE
