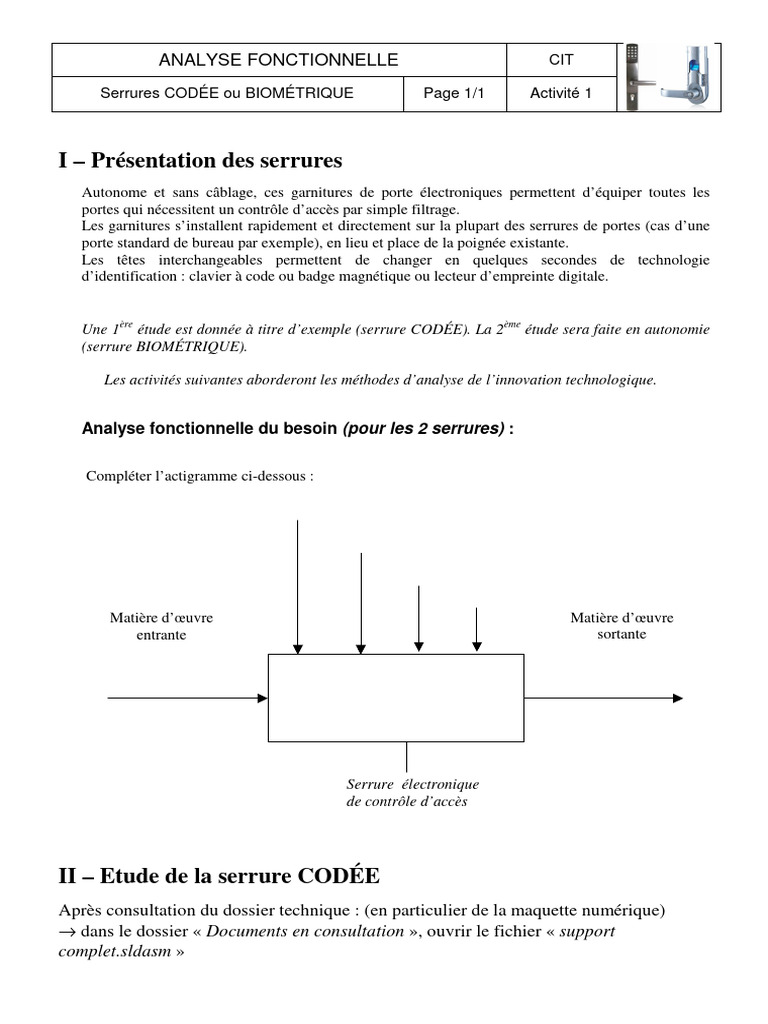

ANALYSE FONCTIONNELLE CIT

Serrures CODÉE ou BIOMÉTRIQUE Page 1/1 Activité 1

I – Présentation des serrures

Autonome et sans câblage, ces garnitures de porte électroniques permettent d’équiper toutes les
portes qui nécessitent un contrôle d’accès par simple filtrage.
Les garnitures s’installent rapidement et directement sur la plupart des serrures de portes (cas d’une
porte standard de bureau par exemple), en lieu et place de la poignée existante.
Les têtes interchangeables permettent de changer en quelques secondes de technologie
d’identification : clavier à code ou badge magnétique ou lecteur d’empreinte digitale.

Une 1ère étude est donnée à titre d’exemple (serrure CODÉE). La 2ème étude sera faite en autonomie
(serrure BIOMÉTRIQUE).

Les activités suivantes aborderont les méthodes d’analyse de l’innovation technologique.

Analyse fonctionnelle du besoin (pour les 2 serrures) :

Compléter l’actigramme ci-dessous :

Matière d’œuvre Matière d’œuvre

entrante sortante

Serrure électronique
de contrôle d’accès

II – Etude de la serrure CODÉE

Après consultation du dossier technique : (en particulier de la maquette numérique)
→ dans le dossier « Documents en consultation », ouvrir le fichier « support
complet.sldasm »
 ANALYSE FONCTIONNELLE CIT

Serrures CODÉE ou BIOMÉTRIQUE Page 2/2 Activité 1

1) Compléter le diagramme structurel ci-dessous :

Descriptif des composants :

Alimentation micro-moteur :
Remarque : si le code introduit est correct :
- le micro-moteur tourne dans un sens pendant environ 250 ms, t
- s’arrête pendant 10 s,
- puis tourne en sens inverse pendant environ 250 ms. 250ms 10s
 ANALYSE FONCTIONNELLE CIT

Serrures CODÉE ou BIOMÉTRIQUE Page 3/3 Activité 1

2) Compléter les figures ci-dessous afin de comprendre le fonctionnement :

Etat initial – moteur à l’arrêt

Moteur alimenté – rotation réducteur & came

? (fin rotation moteur - action sur la

béquille)
 ANALYSE FONCTIONNELLE CIT

Serrures CODÉE ou BIOMÉTRIQUE Page 4/4 Activité 1

III – Etude de la serrure BIOMÉTRIQUE

Après consultation du dossier technique :
→ dans le dossier « Documents en consultation », cliquer sur « index.html »

1) Compléter le diagramme structurel ci-dessous :

Descriptif des composants :

→ dans le dossier « Documents en consultation », ouvrir le fichier « Serrure
complète.sldasm »
Puis cacher corps et
plaque extérieurs, et faire
une vue en coupe :
 ANALYSE FONCTIONNELLE CIT

Serrures CODÉE ou BIOMÉTRIQUE Page 5/5 Activité 1

2) Compléter les figures ci-dessous afin de comprendre le fonctionnement :

Représenter le composant manquant sur la figure de gauche puis le mécanisme complet à droite.
Compléter également le nom des formes.
Dans la dernière ligne du tableau, entourer les propositions correctes.

Système non activé Système activé

Bobine alimentée / non-alimentée Bobine alimentée / non-alimentée

Serrure verrouillée / déverrouillée Serrure verrouillée / déverrouillée

Rappeler le principe de fonctionnement de l’actionneur ………..…………. :

→ dans le dossier « Documents en consultation », ouvrir le fichier sur « Aimants et électro-aimants.pdf »

Pour les 2 serrures :

Comment faut-il procéder pour accéder au local en cas d’absence d’énergie (défaillance des piles par
exemple) ?

Remarque : …
