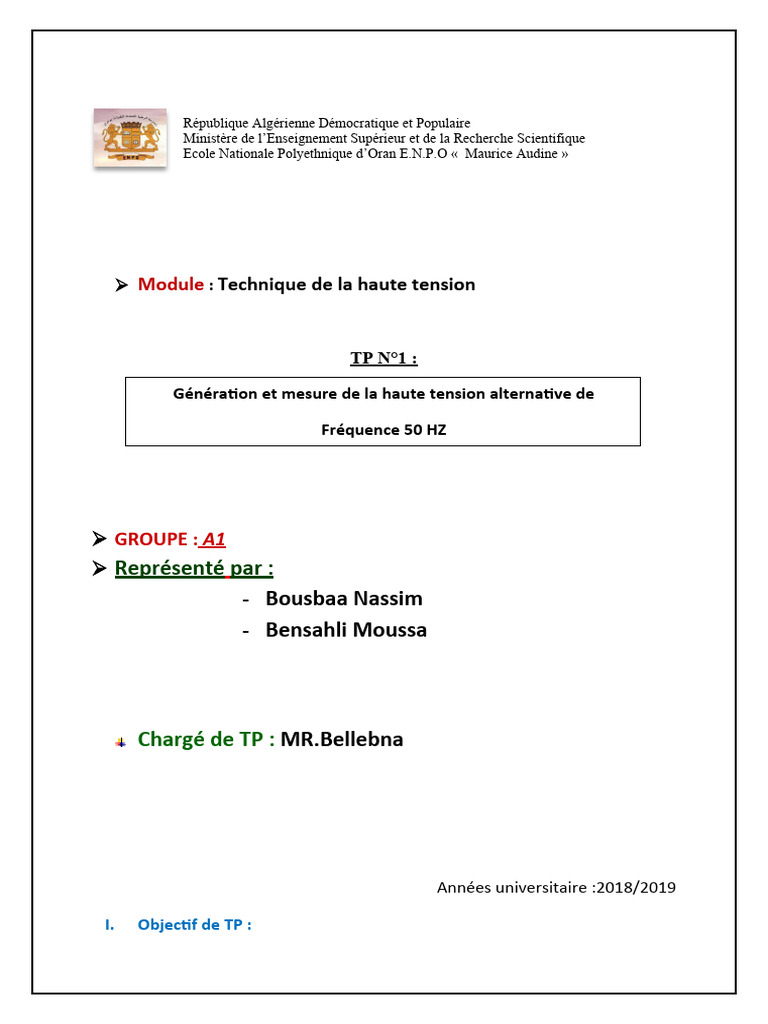

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Ecole Nationale Polyethnique d’Oran E.N.P.O « Maurice Audine »

 Module : Technique de la haute tension

TP N°1 :

Génération et mesure de la haute tension alternative de

Fréquence 50 HZ

 GROUPE : A1
 Représenté par :
- Bousbaa Nassim
- Bensahli Moussa

Chargé de TP : MR.Bellebna

Années universitaire :2018/2019

I. Objectif de TP :
Les tension alternatives sont nécessaire pour la plupart des tests à haute
tension. Les investigation sont effectuées, soit directement avec ce type de
tension, ou l est utilisé dans les circuits pour la génération de tension continue
et impulssionelle élevées. Les sujets abordés dans cette première partie de TP
sont :

1. Génération AC haute tension utilisant des transformateurs d’essai

2. Mesure de haute tension altenative à l’aide :
 Tension primaire et rapport de transformation du transformateur.
 Eclateur à sphère.
 Voltmètre à peak inséré dans le circuit de mesure du diviseur
capacitif.

II. Matériels utilisés :

1) Transformateur d’essai à haute tension (HV9105)

2) Bureau de commande (HV9103)

3) Condensateur de mesure (HV9141)

 4) AC créte voltmètre (HV9150)
5) Barre de connexion

6) Eclateur à sphère (HV9133)

III. Dispositif expérimental

IV. Procédure expérimentale et travail à faire :

1) Remplissage des tableaux :
i. Technique de mesure de la haute tension alternative U2eff :

(°C) = P(mbar) = H%=

 Mesure par éclateur Mesure par Calcul théorique de la

Sphère-sphère Transformateur Tension Au secondaire

(spintermètre) tertiaire (T) du transformateur

U˳(KV) U2eff=Udmax/√2 U2eff UBT (V) U2eff

S(mm) Table (KV) Voltmètre (KV) Théorique (KV)

5 17,4 10,59 23 10,45

8 26,3 15,72 35 15,91

10 32,0 20,26 44 20,00

12 37,6 25,25 55 25,00

14 42,9 29,38 65 29,54

16 48,1 33,01 72 32,72

18 53,0 37,32 81 36,81

20 57,5 40,38 92 41,81

25 65,5 46,14 101 45,90

30 75,5 54,18 117 53,18

40 88,5 62,39 135 61,36

50 72,33 157 71,36

60 77,19 168 76,36

ii. Mesure de la tension de claquage U2eff pour une géométrie

d’électrodes pointe-plan sphère-plan :
 U2eff (KV) U2eff (KV)

S(mm) Voltmètre configuration Voltmètre configuration

Pointe-Plan Sphère-Plan

6 10,29 13,78

10 11,53 20,78

15 11,99 27,93

20 15,16 34,04

25 16,84 39,36

30 19,31 41,86

35 21,08 47,70

40 23,07 50,67

45 25,73 53,74

50 26,70 57,16
