III.2.2.

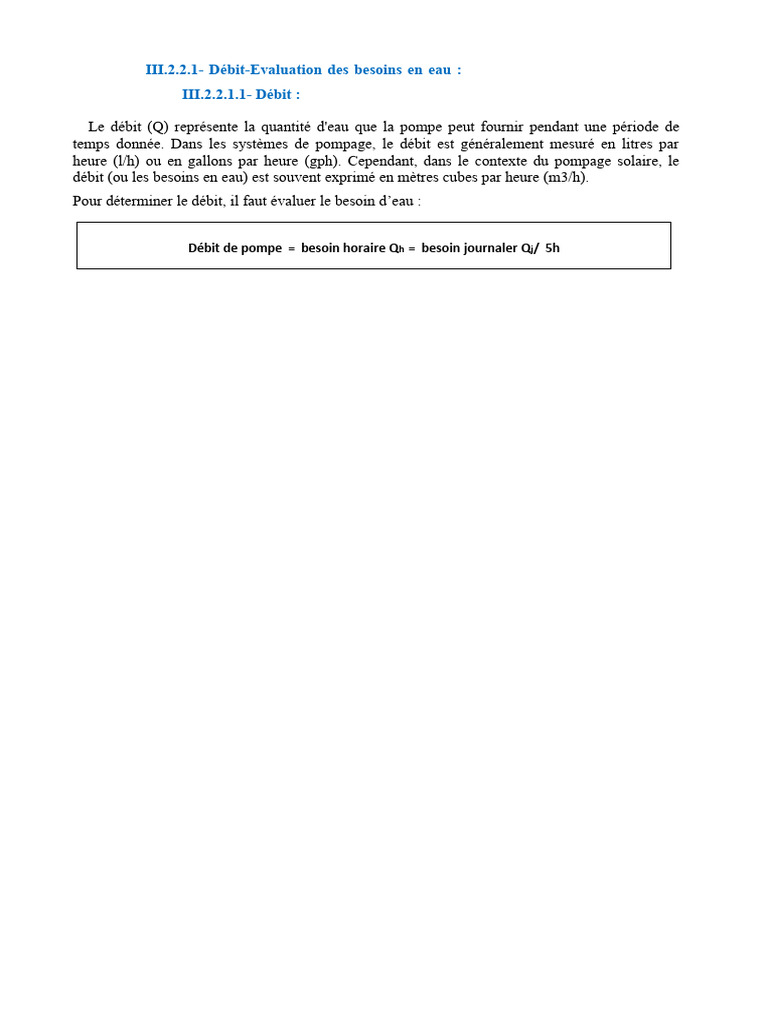

1- Débit-Evaluation des besoins en eau :

III.2.2.1.1- Débit :

Le débit (Q) représente la quantité d'eau que la pompe peut fournir pendant une période de
temps donnée. Dans les systèmes de pompage, le débit est généralement mesuré en litres par
heure (l/h) ou en gallons par heure (gph). Cependant, dans le contexte du pompage solaire, le
débit (ou les besoins en eau) est souvent exprimé en mètres cubes par heure (m3/h).
Pour déterminer le débit, il faut évaluer le besoin d’eau :

Débit de pompe = besoin horaire Qh = besoin journaler Qj/ 5h

 III.2.2.1.2- Evaluation des besoins en eau :

Les quantités d'eau nécessaires pour l'irrigation varient selon le type de culture, les
conditions météorologiques telles que la température, l'humidité, la vitesse du vent,
l'évapotranspiration du sol, la saison de l'année et le mode d'irrigation utilisé, qu'il soit classique
ou goutte-à-goutte. Toutefois, il est crucial de se baser sur les connaissances et les pratiques
locales pour obtenir des résultats optimaux. La capacité du réservoir doit être déterminée en
fonction des besoins en eau quotidiens et de l'autonomie requise par le système.
Voici quelques estimation ou cas d`irrigation goutte à goutte [2] :

Irrigation Besoin d’eau en(m3/ha/j)

Agriculture maraîchère 60
Olivier 35
Céréales 45
Sucre de canne 65
Avocat 50
Fraise 40

III.2.2.2- Hauteur manométrique totale :

La hauteur manométrique totale (HMT) d’une pompe est la différence de pression en mètres
de colonne d’eau entre les orifices d’aspiration et de refoulement. Cette hauteur peut être calculée
comme suit :
HMT = Hg + Pc
Où
Hg : hauteur géométrique entre la nappe d’eau pompée (niveau dynamique) et le plan d’utilisation
(Hr+Nd). Pour une pompe de surface sur un plan d’eau, Hg sera choisi en fonction de la hauteur
dela pompe à son niveau le plus bas.
Pc = D/10 : pertes de charge produites par le frottement de l’eau sur les parois des conduites. Ces
pertes sont fonction de la distance des conduites (D), de leur diamètre (dc) et du débit de la pompe
(Q)et s’expriment en mètres D’eau. Le diamètre des conduites doit être calculé afin que ces pertes
de charge correspondent au plus à 10% de la hauteur géométrique totale (voir section sur le
dimensionnement de la conduite d’eau) [1].

Figure 21 : Hauteur manométrique total.

  Le niveau statique (Ns) : d’un puits ou d’un forage est la distance du sol à la surface de
l’eau avant pompage.
 Le niveau dynamique (Nd) : d’un puits ou d’un forage est la distance du sol à la surface de
l’eau pour un pompage à un débit donné. Pour le calcul de la HMT, le niveau dynamique est
calculé pour un débit moyen. La différence entre le niveau dynamique et le niveau statique est
appelée rabattement. Rm est le rabattement maximal acceptable avant de stopper la pompe.
III.2.2.3- La dimensionnement pompe :

Pour la détermination de la pompe il faut suivre ses étapes :

 Calcul l’énergie hydraulique nécessaire.
 Calcul de l’énergie et la puissance requises pour la pompe.
III.2.2.3.1- Rendement global de la pompe :

Comme toute machine entraînée, une pompe consomme une puissance supérieure
à celle qu’elle fournit. Le rendement d’une telle la machine est le rapport de la puissance
hydraulique acquise par le fluide à celle disponible sur l’arbre :
ηh = Ph/Pe

Avec :

Ph= ρ. g. Q. HMT.
ρ : La masse volumique de l’eau étant de 6000kg/m3.

g : Accélération de la pesanteur (9,81m2/s).

Q : Dédit d’eau.
HMT : Hauteur manométrique totale.

Pe : Puissance fournie par le moteur.

III.2.2.3.2- Calcul l’énergie hydraulique nécessaire :

L’énergie hydraulique nécessaire pour soulever une quantité d’eau, sur une certaine hauteur
pendant une journée, est calculée à partir des données de débit d’eau Q et de hauteur
manométrique totale HMT requises. Ce calcul est fonction d’un constant hydraulique (CH).

Eh=CH*Q*HMT

III.2.2.3.3- Calcul de l’énergie et la puissance requises pour la pompe :

L’énergie requise pour la pompe est l’énergie absorbée au groupe motopompe. Elle est
exprimée en Wh. Ce calcul est fonction de l’énergie hydraulique et est inversement proportionnel
au rendement du groupe motopompe utilisée.
Elle est donnée par :

Ec = CH. Q. HMT / ηMP

 La puissance requise pour la pompe est calculée en fonction l’énergie électrique
divisée par l’irradiation journalière :

Pe = Ec/IR

AVEC :

Eh : l’énergie hydraulique (Wh/J)

Ec : L’énergie consommée (Wh/J)
Pèlec : La puissance requise pour la pompe (W)

IR : irradiation journalière (KWh/m²/J)

Q : Débit [𝑚3/𝑗o𝑢𝑟].
HMT : est la hauteur manométrique totale.
CH : est le constant hydraulique dépendant de la gravité terrestre et de la densité
d’eau. CH = g.δ =9.81.103/ 3600 = 2,725 (Kg.s.h/m2)

ηMP : le rendement du groupe motopompe (En général de 35% à 55%).

III.2.2.4- Couplage des pompes :

Dans l’utilisation pratique des pompes on recherche souvent à :

 Augmenter la hauteur HMT.
 Augmenter le débit.
Deux possibilités :
III.2.2.4.1- Couplage en série :

Figure 22 : Couplage en série [3].

 III.2.2.4.2- Couplage en parallèle :

Figure 23 : Couplage en parallèle [3].

III.2.5- Choix de pompe :

Pour le choix du type et la puissance de la pompe le plus adapté de notre installation il faut
suivez sa classification des pompes selon HMT et le débit journalier.

Figure 24 : Choix d'une pompe selon la HMT et le débit demandés [1].

III.2.2.6- Calcul L’énergie du champ photovoltaïque :
L’énergie produite par un champ photovoltaïque est égale à :

EP = EC/ (η * ηond)

Avec :

EC : est l’énergie consommée (Wh/jour).

η : un coefficient correcteur dépendant de l’incertitude météorologique, de l’inclinaison des

modules solaires et du rendement global du système photovoltaïque. Sa valeur théorique est
comprise entre 0.7 et 0.9 mais en pratique la valeur moyenne utilisée est de 0.8.
ηond :le rendement de convertisseur 0.98 et 0.99.
 III.2.2.7- La puissance crête du générateur photovoltaïque :

La puissance crête du générateur photovoltaïque dépend de

l’irradiation quotidienne du lieu d’utilisation :
PPV = Ep / IR

Avec :

IR : est l’irradiation moyenne journalière.

III.2.2.8- Le nombre de modules photovoltaïques :

Le nombre total de modules photovoltaïques est calculé en

rapportant la puissance globale du champ à celle (PM) d’un seul
N = PPV / PM
module :
Le nombre de modules connectés en série sera :

Ns = V / VM

Le nombre de branches (modules en parallèle) :

Np = N / Ns

Avec :

V et VM sont respectivement les tensions du système et du module.

III.2.2.9- Dimensionnement du générateur photovoltaïque :

La puissance de sortie d’un générateur photovoltaïque sous les
conditions standards de mesure (CSM), (éclairement 1000 W/m² et
température de cellule 25 °C) est :
 Pci= IR*S*η
Pci : Puissance crête à installer en Wc (le watt crête c’est l’unité de mesure de la puissance
électrique maximale d’un panneau solaire dans les conditions théorique optimales
(Ensoleillement, température, etc.).

IR : irradiation moyenne journalière en (kWh/m²/jour).

S : surface du panneau en m².

η : Rendement du panneau solaire en %.
