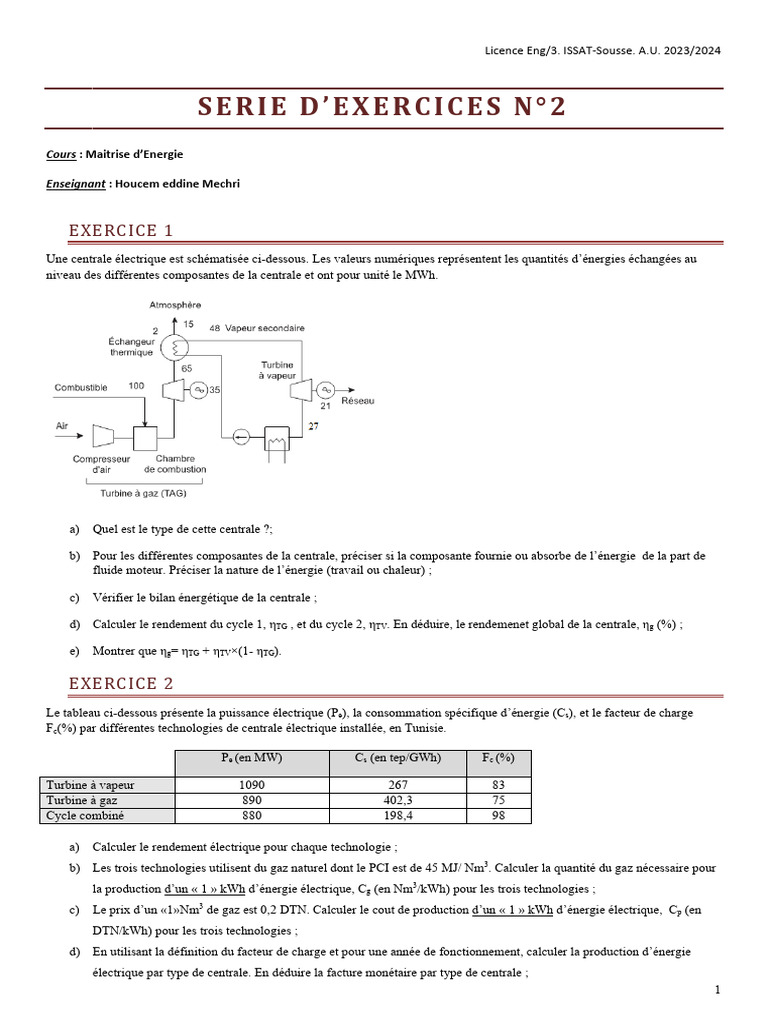

Licence Eng/3. ISSAT-Sousse. A.U.

2023/2024

SERIE D’EXERCICES N°2

Cours : Maitrise d’Energie

Enseignant : Houcem eddine Mechri

EXERCICE 1
Une centrale électrique est schématisée ci-dessous. Les valeurs numériques représentent les quantités d’énergies échangées au
niveau des différentes composantes de la centrale et ont pour unité le MWh.

a) Quel est le type de cette centrale ?;

b) Pour les différentes composantes de la centrale, préciser si la composante fournie ou absorbe de l’énergie de la part de
fluide moteur. Préciser la nature de l’énergie (travail ou chaleur) ;

c) Vérifier le bilan énergétique de la centrale ;

d) Calculer le rendement du cycle 1, ηTG , et du cycle 2, ηTV. En déduire, le rendemenet global de la centrale, ηg (%) ;

e) Montrer que ηg= ηTG + ηTV×(1- ηTG).

EXERCICE 2
Le tableau ci-dessous présente la puissance électrique (Pe), la consommation spécifique d’énergie (Cs), et le facteur de charge
Fc(%) par différentes technologies de centrale électrique installée, en Tunisie.

Pe (en MW) Cs (en tep/GWh) Fc (%)

Turbine à vapeur 1090 267 83

Turbine à gaz 890 402,3 75
Cycle combiné 880 198,4 98

a) Calculer le rendement électrique pour chaque technologie ;

b) Les trois technologies utilisent du gaz naturel dont le PCI est de 45 MJ/ Nm3. Calculer la quantité du gaz nécessaire pour
la production d’un « 1 » kWh d’énergie électrique, Cg (en Nm3/kWh) pour les trois technologies ;
c) Le prix d’un «1»Nm3 de gaz est 0,2 DTN. Calculer le cout de production d’un « 1 » kWh d’énergie électrique, Cp (en
DTN/kWh) pour les trois technologies ;
d) En utilisant la définition du facteur de charge et pour une année de fonctionnement, calculer la production d’énergie
électrique par type de centrale. En déduire la facture monétaire par type de centrale ;
1
 Licence Eng/3. ISSAT-Sousse. A.U. 2023/2024
EXERCICE 3
Soit une installation de cogénération ayant une puissance électrique, Pe= 5 MW et un rendement thermique th,c=0,42.
L’installation utilise le gaz naturel comme combustible avec un débit Dg= 1200 Nm3/h (PCI=45 MJ/Nm3).

a) Calculer le rendement électrique du cogénérateur e,c. En déduire le g;

b) Calculer la quantité d’énergie primaire économisée (en tep) suite à 10 ans de fonctionnement de l’unité.

On donne: le rendement électrique de référence des centrales électriques, e,ref = 51%; le rendement thermique du référence des
chaudières, th,ref =90% ; 1 tep= 11,628 MWh.

EXERCICE 4
Soit une centrale de pompage-turbinage dont les volumes de bassins inférieurs et supérieurs sont égaux (50 000 m3). Le turbinage
est réalisé de 11h jusqu’à 14 h.

On donne :

 La hauteur de la chute h=50 m ; = 1000 kg/m3 ; g= 10 ms-2.

 La puissance hydraulique du turbinage est donnée par : Phyd=ρ.Qv.g.h

a) Calculer la puissance hydraulique disponible Phyd (kW);

b) Calculer l’énergie produite par la centrale sachant que les rendements de l’alternateur et de la turbine sont de 97%, Eturb
(MWh) ;

c) Le pompage se déroule entre 01 h et 04 h. la puissance électrique consommée par les pompes est supérieur de 20% à
celle de turbinage. Calculer l’énergie consommée par le pompage Epomp (MWh) ;

d) Le turbinage permet de remplacer des centrales à TG de rendement médiocres 24 %. L’énergie électrique consommée
pour le pompage provient des centrales à C.C de rendement 55%. Calculer l’énergie primaire économisée sur une journée
en MWh.
