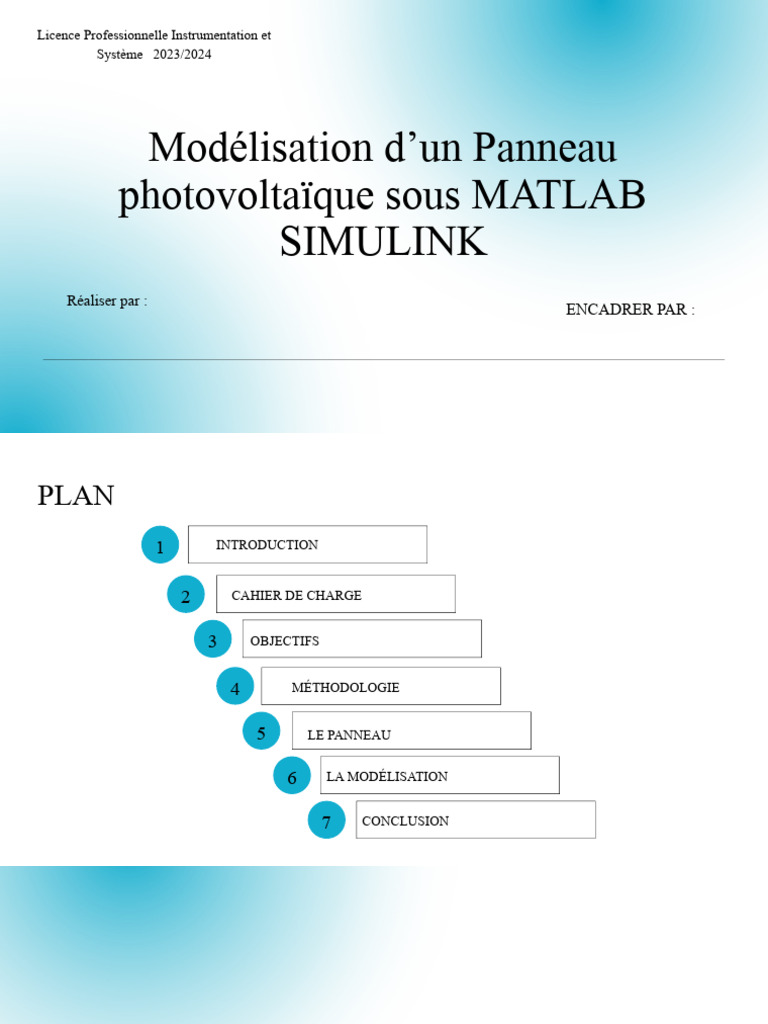

Licence Professionnelle Instrumentation et

Système 2023/2024

Modélisation d’un Panneau

photovoltaïque sous MATLAB
SIMULINK
Réaliser par :
ENCADRER PAR :
PLAN
1 INTRODUCTION

2 CAHIER DE CHARGE

3 OBJECTIFS

4 MÉTHODOLOGIE

5 LE PANNEAU

6 LA MODÉLISATION

7 CONCLUSION
INTRODUCTION
CAHIER DE
CHARGE
• Créer un modèle mathématique de panneaux photovoltaïques avec MATLAB Simulink

• Inclurer les équations électriques fondamentales et prendra en compte les variations

• La validation des paramétres

LES OBJECTIFS
Modélisation du Panneau Photovoltaïque

Intégration des Conditions Environnementales

 MÉTHODOLOGIE

Collecte des Données

Développement du Modèle Mathématique

Intégration des Paramètres Environnementaux

Validation du Modèle
LE PANNEAU
• DÉFINITION
• FONCTIONNEMENT
 la fiche technique
Vmp (Rated power) 200 W

Vmp (voltage at maximum power) 26.5 V

Imp (Current at maximum power)

7.58 A

Vco(Open circuit voltage) 32.9 V

Isc Short circuit current 8.21 A

Ns (num of cells in series) et Np (num cells in parall) 54 / 1

Schéma équivalent d’une cellule photovoltaïque

I = Iph - Id - Ish
 • Le photon-courant
Iph = [ Isc + Ki * (Top-298) ] * G / 1000
• Courant de la Diode :
Courant de Saturation :
I0= Irs * (Top/Tref) 3 * exp [(q*Eg0*(1/Tref - 1/Top))/A*K]
Courant inverse de saturation :
Irs=Isc*(exp[(q*Vco)/A*Ns*K*Top)-1])
d= Irs * (Top/Tref) 3 * exp [(q*Eg0*(1/Tref - 1/Top))/A*K] * [exp(q*(V+I*Rs)/A*K*Ns*Top]-1

• Shunt Courant :
Ish= (V+R*I)/Rsh
I= [ Isc + Ki * (Top-298) ] * G / 1000 - I0 * [exp(q*(V+I*Rs)/A*K*Ns*Top]-1 -
(V+R*I)/Rsh
LA MODÉLISATION
 Les Schéma bloc
• Schéma bloc d’équation photon courant Iph:
• Schéma bloc d’équation courant de saturation I0 :
• Schéma bloc d’équation courant inverse Irs :
• Schéma bloc d’équation courant shunt Ish :
Schéma bloc d’équation du courant I (Shéma globale):
Schéma du panneau photovoltaïque:
CONCLUSION
 Merci !
P as s ez un e
bonne
j o urn ée !
