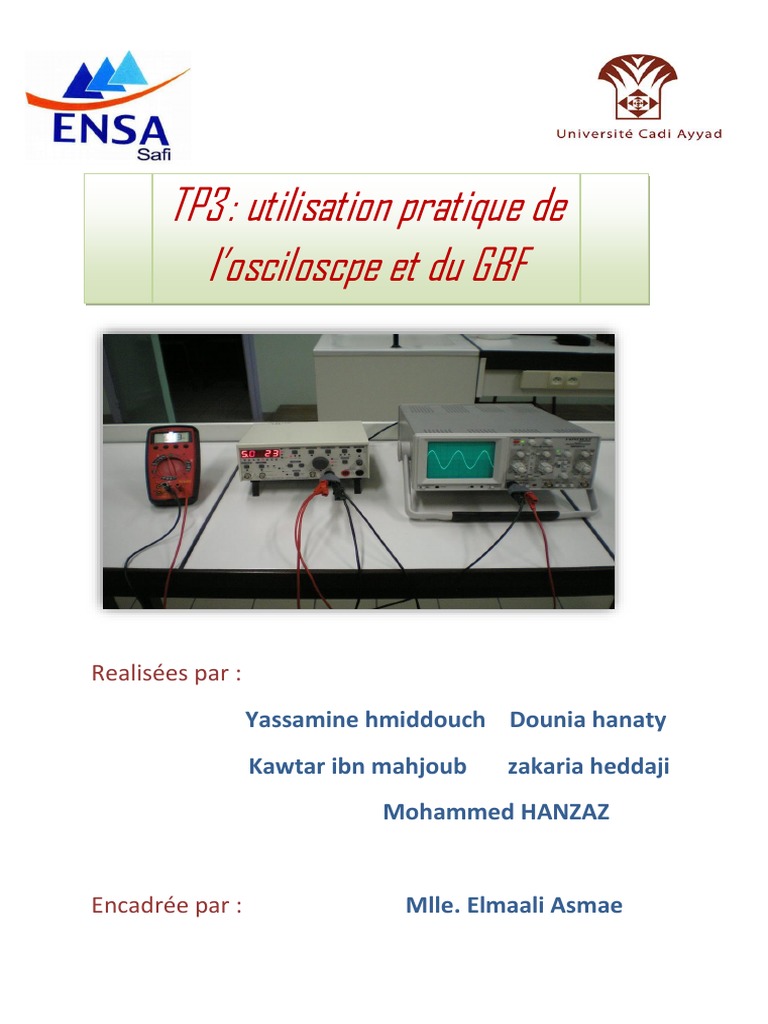

TP3 : utilisation pratique de

l’osciloscpe et du GBF

Realisées par :
Yassamine hmiddouch Dounia hanaty
Kawtar ibn mahjoub zakaria heddaji
Mohammed HANZAZ

Encadrée par : Mlle. Elmaali Asmae

Le but :
Cette manipulation a pour buts de manipuler
l’oscilloscope et de familiariser avec différntes
fonctions de cet appareil de mesure .

Les matérielles :
Manipulation 1 : mesure d une tension continue
 Oscilloscope type HM 203-7
 Un générateur de tension continue

 Des fils de connexion

On réalise le montage pour que la tension égalé à 5V
après on enforce le bouton GD de la voie utiliser de l
oscilloscope après on règle le trait horizontale avec le
bouton Xpos correspondant jusqu’a quelle soit
confondue avec l axe X pour mesurer la tension on
clique sur le bouton GD utilisant le calibre (5V/cm) et
(2V/cm).
D après ces instructions , on obtient le tableau
suivant :
Calibre V/cm E(V) ∆E(V) ∆E /E
5 5 0.5 0.1
2 5 0.2 0.04
1 5 0.1 0.02
Le calibre qui nous donne la meilleure mesure est
1V/cm car il est le plus petit donc il nous donne la
valeur la plus exacte .
MAnipilation 2 : mesure d une tension sinusoïdale
 Une source de tension continue
 Une résistance variable Rc
 Un Voltmètre
 Un Ampèremètre
Manipulation 2
 Une source de tension continue
 Une résistance variable Rc
 Un Voltmètre
 Un Ampèremètre
Apres la réalisation du montage on fixe la fréquence
du générateur à 4Hz .
la valeur de la tension crête a crête Vcc est :
Vcc= 5V
la tension efficace Veff de ce signal est :
Veff= 3.53V
Vérification
Pou assurer que les valeurs qu’on a sont exactes on
itulise la relation suivant :
Vef f = Vcc/√2
 on obtient:
Veff= 3.53V.

On mesure la periode du signal sur les calibers

(0.1ms/cm) (0.2ms/cm) (0.5ms/cm) de la base de
temps on obtient le tableau suivant :
Calibre ms/cm T(s) ∆T(s) ∆T/T
0.1 10-4 10-5 0.1

0.2 10-4 2. 10-5 0.2

0.5 10-4 5. 10-5 0.5

MAnipilation3: mesure déphasage d’un circuit RLC

  Une source de tension continue
 3 résistances R1=R2=R3=4.7 KΩ
 Une résistance variable Rc
 Un Voltmètre
 Un Ampèremètre
Mesure directe :
Calibre ∆t Ф (degré) ∆Ф(degré) ∆Ф/Ф
50 µs/cm 0.125 11.25 1 0.08
20 µs/cm 0.25 22.5 1 0.04
10 µs/cm 0.5 45 1 0.02

Mesure par la méthode de Lissajous :

On laisse le même montage on passe en mode X-Y :
CD(mm) AB(mm) ∆(AB)= ∆(CD) Ф (degré) ∆Ф(degré)
8 mm 1 mm 26.8 0.0895
