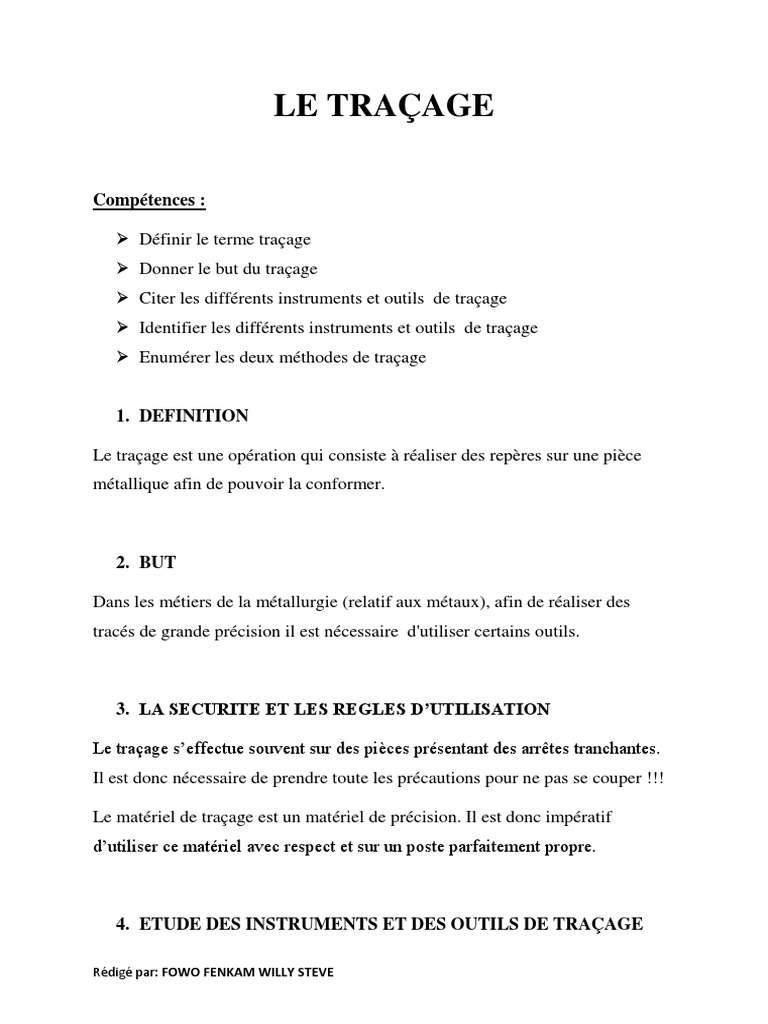

LE TRAÇAGE

Compétences :

 Définir le terme traçage

 Donner le but du traçage
 Citer les différents instruments et outils de traçage
 Identifier les différents instruments et outils de traçage
 Enumérer les deux méthodes de traçage

1. DEFINITION

Le traçage est une opération qui consiste à réaliser des repères sur une pièce
métallique afin de pouvoir la conformer.

2. BUT

Dans les métiers de la métallurgie (relatif aux métaux), afin de réaliser des
tracés de grande précision il est nécessaire d'utiliser certains outils.

3. LA SECURITE ET LES REGLES D’UTILISATION

Le traçage s’effectue souvent sur des pièces présentant des arrêtes tranchantes.
Il est donc nécessaire de prendre toute les précautions pour ne pas se couper !!!

Le matériel de traçage est un matériel de précision. Il est donc impératif

d’utiliser ce matériel avec respect et sur un poste parfaitement propre.

4. ETUDE DES INSTRUMENTS ET DES OUTILS DE TRAÇAGE

Rédigé par: FOWO FENKAM WILLY STEVE

 a. Le marbre

Il s’agit d’une plaque en fonte rectifiée. Il sert de support à la pièce à

tracer et à l’utilisation de l’outillage de traçage.

b. Le Vé

Il s’agit d’un bloc en fonte rectifiée. Ses entailles en forme de Vé

permettent de positionner, avec précision, des pièces cylindriques de
différents diamètres.

c. L’équerre à chapeau

Ses côtés, en acier de grande dureté, peuvent servir de guide pour le

traçage à plat. Il Sert à tracer des perpendiculaires.

d. Le réglet

C’est une règle métallique graduée tous les 1 mm d’un côté et tous les 0,5 mm
de l’autre côté. Il sert à mesurer et à reporter des cotes sur la pièce à tracer.

Rédigé par: FOWO FENKAM WILLY STEVE

 e. Le trusquin

C’est un outil permettant le traçage en l’air. C’est à dire de tracer des

lignes horizontales à différentes hauteurs.

f. Le rapporteur d’angle

Il est constitué d’une règle pivotant sur un rapporteur. La mesure lue sur
le rapporteur indique l’angle que forme la règle avec la base du
rapporteur.

g. La pointe à tracer

Elle permet de tracer sur les pièces métalliques (c’est l’équivalent du crayon que
vous utilisez sur le papier)

Rédigé par: FOWO FENKAM WILLY STEVE

 h. Le compas

Le réglage de l’écartement des branches, se fait au moyen d’une molette.

Muni de bouts pointus en acier de grande dureté, le compas va permettre
de réaliser une trace circulaire.

i. Le pointeau

Il permet de faire une empreinte plus ou moins profonde sur la tôle. Cette
empreinte servira à amorcer la position du centre d’un trou afin de faciliter
le perçage ou à déterminer la position du centre d’un cercle afin de loger
le compas.

5. LES TYPES DE METHODES DE TRAÇAGE

On distingue deux modes de traçage :

Rédigé par: FOWO FENKAM WILLY STEVE

 a) LE TRAÇAGE A PLAT

Ce traçage se réalise avec une pièce posée à plat. Tous les éléments de la figure
à reproduire sont contenus dans un même plan (exemple : traçage des tôles)

b) LE TRAÇAGE EN L’AIR

Les éléments du tracé sont situés sur plusieurs faces de la pièce.

Le matériel utilisé est identique à celui utilisé pour le traçage à plat avec en
plus un trusquin

Conclusion :

En somme, nous avons définir et donner l’importance ou rôle du traçage dans

les métiers de la métallurgie ; nous avons définir les deux méthodes de traçage,
énumérer et identifier les différents instruments utilisés dans le traçage.

Exercice de consolidation :

1) Définir traçage
2) Quels sont les types de méthode de traçage
3) Quel est le but du traçage
4) Citer 5 outils de traçage et donner le rôle de chacun d’eux

Rédigé par: FOWO FENKAM WILLY STEVE
