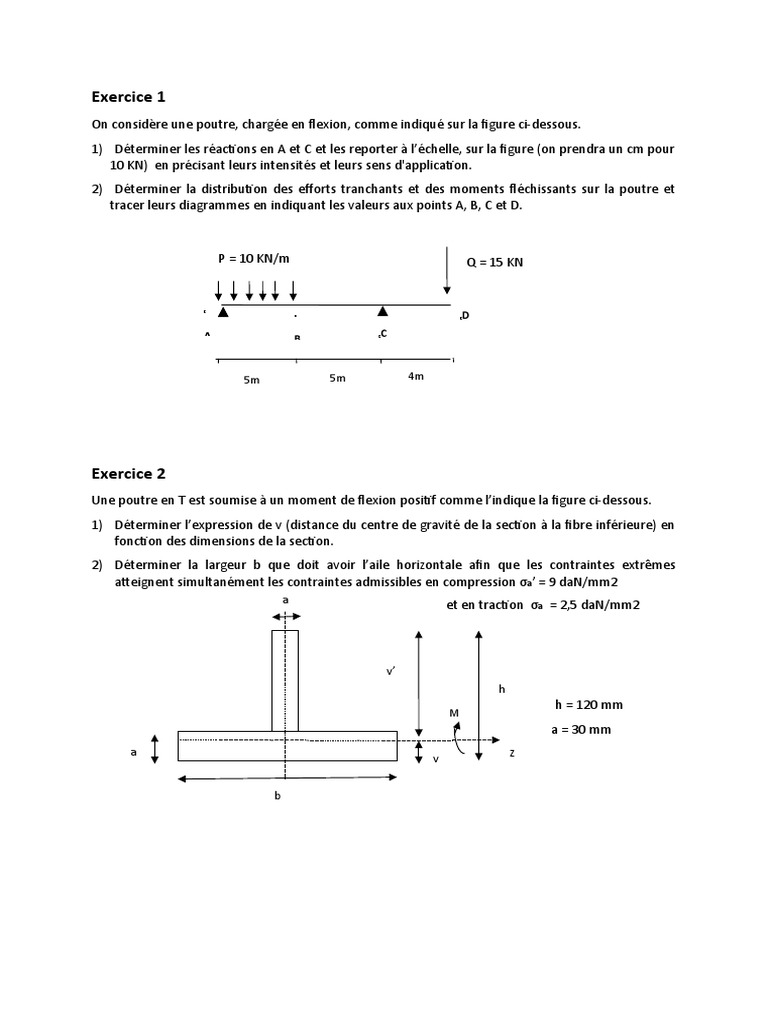

Exercice 1

On considère une poutre, chargée en flexion, comme indiqué sur la figure ci-dessous.
1) Déterminer les réactions en A et C et les reporter à l’échelle, sur la figure (on prendra un cm pour
10 KN) en précisant leurs intensités et leurs sens d'application.
2) Déterminer la distribution des efforts tranchants et des moments fléchissants sur la poutre et
tracer leurs diagrammes en indiquant les valeurs aux points A, B, C et D.

P = 10 KN/m Q = 15 KN

D
A

A
A

A C
B
A

5m 5m 4m

Exercice 2
Une poutre en T est soumise à un moment de flexion positif comme l’indique la figure ci-dessous.
1) Déterminer l’expression de v (distance du centre de gravité de la section à la fibre inférieure) en
fonction des dimensions de la section.
2) Déterminer la largeur b que doit avoir l’aile horizontale afin que les contraintes extrêmes
atteignent simultanément les contraintes admissibles en compression σ a’ = 9 daN/mm2
a et en traction σa = 2,5 daN/mm2

v’
h
h = 120 mm
M
a = 30 mm
a z
v

b
Exercice 3

On considère une poutre de longueur L, à section constante carrée de côté a, encastrée à une
extrémité et soumise à son extrémité libre à une force verticale F 1 comme indiqué sur la figure.

Préciser sans les calculer les types d’efforts intérieurs induits par ce chargement (justifier la réponse).

O
z
x

Exercice 4
On considère une poutre droite de section carrée de côté a, chargée en flexion, comme indiqué sur la
figure ci-dessous.
3) Déterminer les réactions en B et C et les reporter sur la figure en précisant leurs intensités et
leurs sens d'application.
4) Déterminer la distribution de l’effort tranchant, T, et du moment fléchissant, M, sur la poutre et
tracer leurs diagrammes. Donner les valeurs aux points A, B et C ainsi que les valeurs maximales et
minimales de T et de M.
5) Déterminer la valeur maximale de la contrainte normale (en MPa) et préciser la section où elle
est atteinte. Les fibres supérieures sont-elles comprimées ou tendues au niveau de cette section ?
(Justifier votre réponse).

B P = 20 kN/m C
a 10 kN A x

Section carrée

a = 150 mm
Exercice 5

On considère une poutre droite de section en L, chargée comme indiqué sur la figure ci-dessous.

6) Déterminer les réactions en A et les reporter sur la figure en précisant leurs intensités et leurs
sens d'application.
7) Déterminer la distribution des efforts tranchants, des efforts normaux et des moments
fléchissants sur la poutre en précisant la convention choisie et tracer leurs diagrammes.
8) Déterminer la contrainte normale maximale dans la poutre et préciser la section où elle est
atteinte
9) Déterminer la position du centre de gravité, G, de la section.
10) Déterminer le moment d'inertie de la section par rapport à l'axe Gz.
11) Déterminer la distribution des contraintes de cisaillement dans la section la plus sollicitée et
tracer leur diagramme (on considérera les contraintes verticales sur la paroi verticale et les
contraintes horizontales sur la paroi horizontale).

F
F

A
2F

l/3 l/3 l/3

60

45
