Université de Djibouti LAEER

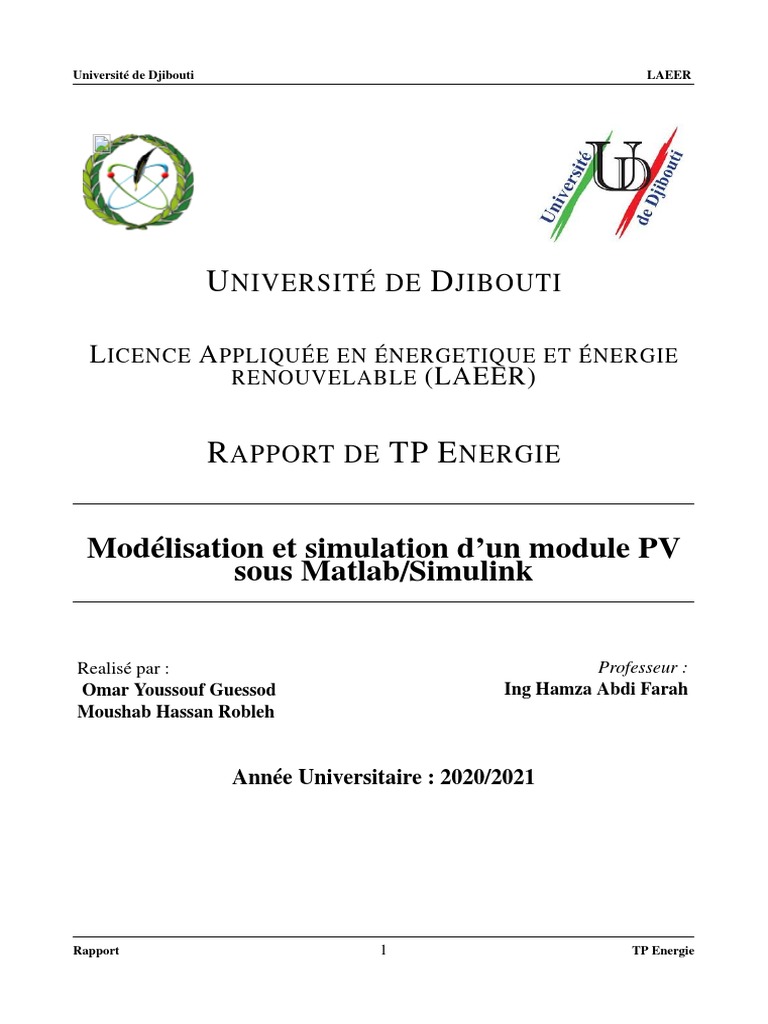

U NIVERSITÉ DE D JIBOUTI

L ICENCE A PPLIQUÉE EN ÉNERGETIQUE ET ÉNERGIE

RENOUVELABLE (LAEER)

R APPORT DE TP E NERGIE

Modélisation et simulation d’un module PV

sous Matlab/Simulink

Realisé par : Professeur :

Omar Youssouf Guessod Ing Hamza Abdi Farah
Moushab Hassan Robleh

Année Universitaire : 2020/2021

Rapport 1 TP Energie
Université de Djibouti LAEER

Table des matières

Table des figures 3

Liste des tableaux 3

Introduction 4

1 Modélisation et simulation du panneau photovoltaïque de la centrale hybride installée

au campus de Balbala sous Matlab/Simulink 5
1.1 Modélisation d’un module PV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.2 Simulation du module PV sous Simulink . . . . . . . . . . . . . . . . . . . . . . . . 6
1.2.1 L’influence de l’eclairement sur le module PV . . . . . . . . . . . . . . . . . 6
1.2.2 Influence de la température . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.2.3 Influence de la Ressistance en serié . . . . . . . . . . . . . . . . . . . . . . 11

2 Modélisation et simulation d’un string du champ PV de la centrale hybride installée au

campus de Balbala sous Matlab/Simulink 12
2.1 Influence de l’éclairement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.2 influence de la Temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.3 influence de la résistance en série Rs . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Conclusion 18

Rapport 2 TP Energie
Université de Djibouti LAEER

Table des figures

1 Circuit équivalent d’une cellule PV . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 Conception d’un module PV sous Simulink . . . . . . . . . . . . . . . . . . . . . . 6
3 Courbe tension-courant pour un panneau . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Courbe Puissance-Tension pour un panneau . . . . . . . . . . . . . . . . . . . . . . 7
5 Les résultat des différents éclairement . . . . . . . . . . . . . . . . . . . . . . . . . 7
6 Caractéristique Icc(G) d’un module pour différentes valeurs de l’éclairement . . . . 8
7 Caractéristique Vco(G) d’un module pour différentes valeurs de l’éclairement . . . . 9
8 Caractéristique I (V) d’un module pour différentes valeurs de la température . . . . . 10
9 Caractéristique P(V) d’un module pour différentes valeurs de la température . . . . . 10
10 caractéristiques d’un module PV pour différentes valeurs de la température . . . . . 10
11 Caractéristique P (V) d’un module pour différentes valeurs de résistances en série . . 11
12 : caractéristiques d’un module PV pour différentes valeurs de résistance en série . . 12
13 le schema d’ un string de 19 module . . . . . . . . . . . . . . . . . . . . . . . . . . 12
14 : Caractéristique I (V) d’un string pour différentes valeurs de l’éclairement . . . . . 13
15 : Caractéristique I (V) d’un string pour différentes valeurs de l’éclairement . . . . . 13
16 : : Caractéristiques d’un module PV pour différentes valeurs de l’éclairement . . . . 14
18 : : Caractéristique Vco(G) d’un module pour différentes valeurs de l’éclairement . . 15
19 : Caractéristique I (V) d’un string pour différentes valeurs de la Temperature . . . . 15
20 : Caractéristique P (V) d’un string pour différentes valeurs de la Temperature . . . . 16
21 : Les resultat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
22 : : Caractéristique P (V) d’un string pour différentes valeurs de la Résistance . . . . 17
23 : : Caractéristique P (V) d’un string pour différentes valeurs de la Résistance . . . . 17

Liste des tableaux

Rapport 3 TP Energie
Université de Djibouti LAEER

Introduction
L’énergie solaire photovoltaïque provient de la transformation directe d’une partie du rayonne-
ment solaire en énergie électrique. Cette conversion d’énergie s’effectue par le biais d’une cellule
dite photovoltaïque (PV) basée sur un phénomène physique appelé effet photovoltaïque qui consiste
à produire une force électromotrice lorsque la surface de cette cellule est exposée à la lumière. La
tension générée peut varier en fonction du matériau utilisé pour la fabrication de la cellule.
La cellule PV élémentaire constitue un générateur électrique de très faible puissance au regard
des besoins de la plupart des applications domestiques ou industrielles. Une cellule élémentaire de
quelques dizaines de centimètres carrés délivre au maximum quelques watts sous une tension très
faible (de l’ordre de 0.6 à 0.8 V), puisqu’il s’agit d’une tension de jonction PN. Afin d’augmenter
la tension d’utilisation et pour augmenter la puissance disponible au niveau du générateur PV, les
cellules sont connectées en série et ou parallèle
La modélisation du comportement d’une cellule PV fait appel aux propriétés du rayonnement
solaire et celles des semi-conducteurs. Dans la littérature, il existe plusieurs modèles de cellule pho-
tovoltaïque dont le but est l’obtention de la caractéristique courant-tension I (V) pour l’analyse et
l’évaluation des performances des modules photovoltaïques. La courbe de fonctionnement I (V) d’un
module, est une courbe se déduisant de la courbe de fonctionnement d’une cellule élémentaire par
changement d’échelle sur l’axe des abscisses, les performances d’un générateur PV sont déterminées
à partir de ces caractéristiques. Dans notre contexte, la centrale hybride installée au campus de Bal-
bala délivre une puissance de 19 KW. Elle constitue 4 strings de 19 modules mis en parallèle dont
chaque module photovoltaïque fournit une puissance de 250 Wc.
Dans le cadre de ce TP, notre travail consister à la modélisation et la simulation d’un module PV
sous Matlab-Simulink, ensuite pour un string de 19 modules afin de suivre l’influence des différents
paramètres sur la performance d’un module PV. Vu dans le cadre de ce TP, l’influence de l’éclairement
et de la température sur les caractéristiques d’un module PV, l’influence de la résistance en série
s’ajoute afin de savoir l’impact de cette dernière sur la performance d’un module PV. Nous allons
étudier en premier l’influence des paramètres sur les caractéristiques d’un panneau photovoltaïque de
la centrale hybride, ensuite l’impact de ces derniers sur un string de la centrale hybride du campus de
Balbala.

Rapport 4 TP Energie
Université de Djibouti LAEER

1 Modélisation et simulation du panneau photovoltaïque de la

centrale hybride installée au campus de Balbala sous Matlab/-
Simulink
Dans cette partie, nous allons étudier la modélisation d’un module photovoltaïque (composé de
52 cellules connectées en série) dans les conditions standard (E=1000W/m2 , T=25°C). Nous allons
traiter l’effet de la température et l’éclairement sur la performance d’un module PV, et on utilise l’outil
MATLAB -SIMULINK pour faire la simulation de comportement du générateur PV.

1.1 Modélisation d’un module PV

Un module PV est composé des plusieurs cellules. Pour la modélisation du module PV, nous par-
tirons donc de l’élément de base qui est la cellule. De nos jours il existe plusieurs modèles électriques
de la cellule. Il existe le modèle à une diode, à deux diodes, et à trois diodes. Le modèle à une diode
offre un bon compromis entre simplicité et précision. Ce modèle est constitué de photo-courant, de
diode, de résistance parallèle, et de résistance série.
Le schéma équivalent d’une cellule photovoltaïque peut être schématisé ci-dessous :

F IGURE 1 – Circuit équivalent d’une cellule PV

Ce modèle est dit à cinq paramètres, ces paramètres sont : une diode caractérisant la jonction , une
source de courant (Iph)caractérisant le photo-courant, un courant de saturation inverse de la diode
(Is) ,une résistance série (Rs) représentant les pertes par effet de joule et une résistance shunt (Rsh)
caractérisant un courant de fuite très élevé par rapport à la résistance série.
Ce modèle à une diode nous permettra de modéliser une cellule PV grâce à des équations mathé-
matiques qui vont permettre de simuler ce modèle sous les conditions standards STC (irradiance=1000w/m2,
Tc=25°C, MA=1.5) et en effet de savoir l’effet ou l’impact de l’eclairement ou l’irradiance et la tem-
pérature sur un module PV.

Rapport 5 TP Energie
Université de Djibouti LAEER

1.2 Simulation du module PV sous Simulink

Le sous système fournit âpres la simulation sous Matlab-Simulink est le suivant : Il a comme
entrée l’irradiance et la temperature et aussi le courant et la tension comme sortie du sous système.
Ces paramètres au niveau de l’entrée du sous système, nous permettra de jouer sur les sorties du
sous système, en l’occurrence la tension et le courant afin de savoir l’influence et leurs impacts sur le
module photovoltaïque.

F IGURE 2 – Conception d’un module PV sous Simulink

1.2.1 L’influence de l’eclairement sur le module PV

Dans les figure (1, 2), nous représentons les résultats concernant les caractéristiques I(V) et P(V)
du panneau a une température de 25°C sont les suivants pour les diffèrents éclairements :

F IGURE 3 – Courbe tension-courant pour un panneau

Rapport 6 TP Energie
Université de Djibouti LAEER

F IGURE 4 – Courbe Puissance-Tension pour un panneau

F IGURE 5 – Les résultat des différents éclairement

Rapport 7 TP Energie
Université de Djibouti LAEER

F IGURE 6 – Caractéristique Icc(G) d’un module pour différentes valeurs de l’éclairement

Rapport 8 TP Energie
Université de Djibouti LAEER

F IGURE 7 – Caractéristique Vco(G) d’un module pour différentes valeurs de l’éclairement

Analyse : : D’après l’analyse des différents résultats, on constate bien que pour une température
constante de 25°C tout en variant l’éclairement, les valeurs du courant de court-circuit (Icc) diminuent
tandis que ceux de la tension du circuit ouvert diminue légèrement en fonction de l’éclairement.
Interprétation :On remarque d’après le résultat de la figure 1, l’influence de l’éclairement sur le
courant Icc, et ainsi donc sur la puissance délivrée par le panneau PV comme le montre la figure 2. On
déduit un bon accord que l’éclairement a un impact direct sur le courant Icc, ainsi donc proportionnel
à l’irradiation ou l’éclairement comme le montre la figure 3. Notons aussi la légère diminution de la
tension du circuit ouvert en fonction de l’éclairement.

1.2.2 Influence de la température

La température est un paramètre très important dans le comportement des cellules PV. Les figures
(5,6) décrit le comportement du module sous un éclairement fixe de 1000W/m2, et à des températures
comprises entre 25°C et 75°C :

Rapport 9 TP Energie
Université de Djibouti LAEER

F IGURE 8 – Caractéristique I (V) d’un module pour différentes valeurs de la température

F IGURE 9 – Caractéristique P(V) d’un module pour différentes valeurs de la température

F IGURE 10 – caractéristiques d’un module PV pour différentes valeurs de la température

Rapport 10 TP Energie
Université de Djibouti LAEER

Analyse : On observe d’après ces expériences, une légère diminution du courant de court-circuit
Icc, ainsi qu’une diminution considérable de la part de la tension du circuit ouvert Vco. Le tableau
2 nous montre la variation de la tension Vco pour diverses températures et ainsi que les valeurs du
courant Icc qui reste à peu près constante.
Interprétation : On remarque d’après la figure 8, l’influence de la température sur la tension
du circuit-ouvert (Vco), et ainsi sur la puissance fournit par le panneau comme illustre la figure 6.
Contrairement à l’éclairement, la température agit directement sur la tension du circuit ouvert (Vco)
puisque le courant Icc reste constante.

1.2.3 Influence de la Ressistance en serié

La résistance en série Rs demeure toujours un paramètre essentiel dans l’étude de la performance
d’un module PV. Les figures (7,8) décrit le comportement du panneau photovoltaïque sous un éclaire-
ment et température fixes (25°C et 1000W/m2), et des valeurs de résistance en série comprises entre
0.075 à 0.1 ohms :
Les courbes suivantes nous montrent l’influence de la resistance sur le courant (figure 11) et son
impact sur la puissance (figure 12)

F IGURE 11 – Caractéristique P (V) d’un module pour différentes valeurs de résistances en série

Rapport 11 TP Energie
Université de Djibouti LAEER

F IGURE 12 – : caractéristiques d’un module PV pour différentes valeurs de résistance en série

Analyse : : On se basant sur les données du tableau, on comprend que la diminution de la résistance
en série entraine la diminution de la puissance délivrée par un panneau photovoltaïque.

Interprétation : : On remarque d’après les figures (11) que la résistance en série agit sur la pente
de la caractéristique dans la zone ou la photodiode se comporte comme un générateur de tension, alors
on en déduit un bon accord qu’elle a un impact sur la puissance délivrée par un module photovoltaïque.
Notons que la tension du circuit ouvert (Vco) et le courant du court-circuit (Icc) reste constante comme
le montre la figure 7.

2 Modélisation et simulation d’un string du champ PV de la cen-

trale hybride installée au campus de Balbala sous Matlab/Si-
mulink

F IGURE 13 – le schema d’ un string de 19 module

Rapport 12 TP Energie
Université de Djibouti LAEER

2.1 Influence de l’éclairement

Les figure (14, 15) montrent les résultats concernant les caractéristiques I(V) et P(V) du string de
19 modules à 25°C obtenus pour diverses valeurs de l’éclairement

F IGURE 14 – : Caractéristique I (V) d’un string pour différentes valeurs de l’éclairement

F IGURE 15 – : Caractéristique I (V) d’un string pour différentes valeurs de l’éclairement

Rapport 13 TP Energie
Université de Djibouti LAEER

F IGURE 16 – : : Caractéristiques d’un module PV pour différentes valeurs de l’éclairement

F IGURE 17 – : : Caractéristique Icc(G) d’un string pour différentes valeurs de l’éclairement

Rapport 14 TP Energie
Université de Djibouti LAEER

F IGURE 18 – : : Caractéristique Vco(G) d’un module pour différentes valeurs de l’éclairement

cComme vu dans la partie l’influence de l’éclairement, on comprend toujours pour un string de 19

module que l’irradiation a un impact direct sur le courant du court-circuit (Icc) comme le montre les
figures (9,11), d’ailleurs la courbe de la tension du circuit ouvert (Vco) garde à peu près sa forme et
varie lentement (figure 18).

2.2 influence de la Temperature

Les figures (13,14) représentent les résultats concernant les caractéristiques I(V) et P(V) du string de
19 modules pour une irradiation fixe de 1000 W/m2 obtenus pour diverses valeurs de la température.

F IGURE 19 – : Caractéristique I (V) d’un string pour différentes valeurs de la Temperature

Rapport 15 TP Energie
Université de Djibouti LAEER

F IGURE 20 – : Caractéristique P (V) d’un string pour différentes valeurs de la Temperature

Les figures (19,20) représentent les résultats concernant les caractéristiques I(V) et P(V) du string de
19 modules pour une irradiation fixe de 1000 W/m2 obtenus pour diverses valeurs de la température.

F IGURE 21 – : Les resultat

Remarque : : En effet d’après les résultats des courbes et les données du tableau, on remarque
comme pour un module PV, que la tension du circuit ouvert (Vco) du string de 19 modules varie en
fonction de la température. On en déduit donc toujours que la variation de la température impacte la
tension du circuit ouvert (Vco) du string de 19 modules. Notons que le courant du circuit ouvert ne
subit aucune variation en fonction de la température.

2.3 influence de la résistance en série Rs

Les figure (19) illustrent les résultats concernant les caractéristiques I(V) et P(V) du string de 19
modules pour une irradiation et une température fixe (25°C ; 1000 W/m2) obtenus pour diverses

Rapport 16 TP Energie
Université de Djibouti LAEER

valeurs de résistance en série.

F IGURE 22 – : : Caractéristique P (V) d’un string pour différentes valeurs de la Résistance

F IGURE 23 – : : Caractéristique P (V) d’un string pour différentes valeurs de la Résistance

Remarque : :Les figures (22) et les données du tableau montrent que la puissance du string de 22
modules dépend de la résistance en série Rs. Autrement, plus la résistance augmente plus la puis-
sance délivrée par le string diminue. On en déduit alors que la résistance en série est inversement
proportionnelle à la puissance maximale du string de 19 modules.

Rapport 17 TP Energie
Université de Djibouti LAEER

Conclusion
Dans le cadre de ce TP, nous avons appris les différents paramètres qui influence les caractéristique
d’un panneau photovoltaïque, voire même d’un string de 19 module de la centrale hybride aménagée
au campus de Balbala.
Ils existent donc plusieurs paramètres qui agit sur les caractéristiques d’un module photovoltaïque
tels que l’éclairement, la température du panneau, la résistance en série, voire même l’ombrage vu en
2eme année dans le cadre de ce TP.
La modélisation et la simulation d’un module photovoltaïque parait donc intéressante afin de com-
prendre l’influence des différents paramètres climatique et autres sur les caractéristiques d’un module
PV. On comprend à travers le modèle d’une seule diode, que l’éclairement a un impact direct sur le
courant de court-circuit (Icc) tandis que la tension du circuit ouvert (Vco) subit une influence de la
part de variation de la température.
D’ailleurs la résistance en série agit d’une manière négative sur la puissance délivrée par un module
PV, c’est-à-dire plus elle augmente plus la puissance diminue, alors un module PV ne peut fournir une
puissance maximale que pour une faible résistance en série Rs. On conclu donc pour que le panneau
produit sa puissance maximale, il faut qu’il est soumis aux conditions STC standards, c’est-à-dire
avec une irradiation de 1000 W/m2, une température de 25°C avec une masse d’air de 1.5.

Rapport 18 TP Energie
