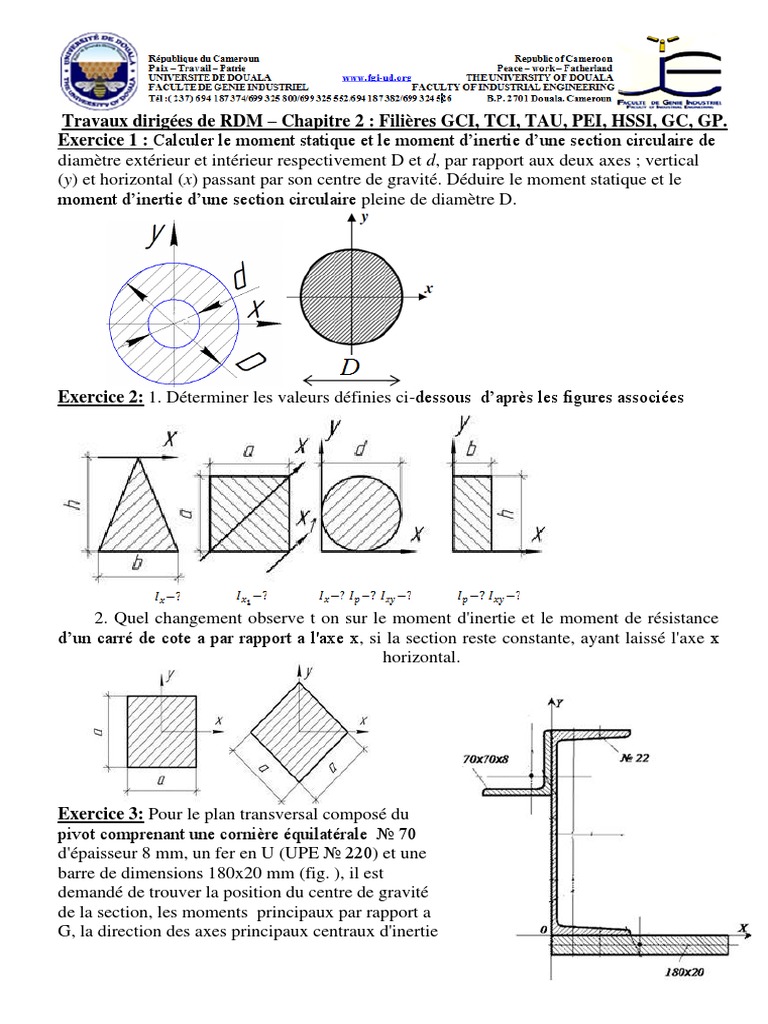

Travaux dirigées de RDM – Chapitre 2 : Filières GCI, TCI, TAU, PEI, HSSI, GC, GP.

Exercice 1 : Calculer le moment statique et le moment d’inertie d’une section circulaire de

diamètre extérieur et intérieur respectivement D et d, par rapport aux deux axes ; vertical
(y) et horizontal (x) passant par son centre de gravité. Déduire le moment statique et le
moment d’inertie d’une section circulaire pleine de diamètre D.

Exercice 2: 1. Déterminer les valeurs définies ci-dessous d’après les figures associées

2. Quel changement observe t on sur le moment d'inertie et le moment de résistance

d’un carré de cote a par rapport a l'axe х, si la section reste constante, ayant laissé l'axe х
horizontal.

Exercice 3: Pour le plan transversal composé du

pivot comprenant une cornière équilatérale № 70
d'épaisseur 8 mm, un fer en U (UPE № 220) et une
barre de dimensions 180x20 mm (fig. ), il est
demandé de trouver la position du centre de gravité
de la section, les moments principaux par rapport a
G, la direction des axes principaux centraux d'inertie
u et v, ainsi que de calculer les moments centraux principaux.
Exercice 4 : 1- Exprimer le moment d'inertie quadratique (IY) de la section triangulaire
montrée par la figure (a).
2- Montrer que le moment d'inertie quadratique (IY) de la section triangulaire montrée par
la figure (b) est:
𝑏3ℎ
𝐼𝑦 =
48

3) Déterminer le moment d’inertie centrifuge du triangle rectangle illustré a la figure

a.
Exercice 5 : Déterminer la position du centre de gravité et les moments d'inertie par
rapport aux axes centraux principaux du demi-cercle (voir fig.)

Exercice 6 : Déterminer le moment d'inertie centrifuge de la

cornière en L de dimensions 150х100х10 par rapport aux axes
centraux parallèles aux rayons a prendre dans les abaques
correspondants (voir fig.) ainsi que les moments centraux
principaux.

Exercice 7 : Calculer les sections des figures ci contre et

comparer les moments d'inertie des deux sections rectangulaires affaiblies par les coupes
de surface identique.
Exercice 8: 1. Définir le centre de gravite du plan de coupe illustré sur le schéma ci contre.

2. Définir les moments d’inerties centraux et le moment d'inertie centrifuge

par rapport aux axes centraux XG, YG pour la section représentée sur la figure.
Calculer les valeurs des moments d'inertie principaux et définir la disposition des axes
principaux de l'inertie. Le centre de gravité du plan transversal se trouve au point G.
Exercice 9: La section de la poutre suivante est représente la figure asymétrique montrée
sur fig. ci dessous. Trouver la position des axes principaux centraux d'inertie de la figure et
de calculer les moments principaux d’inertie (ou centraux-principaux) et vérifier leur
exactitude d'inertie par rapport à ces axes de déduire l’équation de l’ellipse principale et
construire sur la figure cette ellipse principale.
