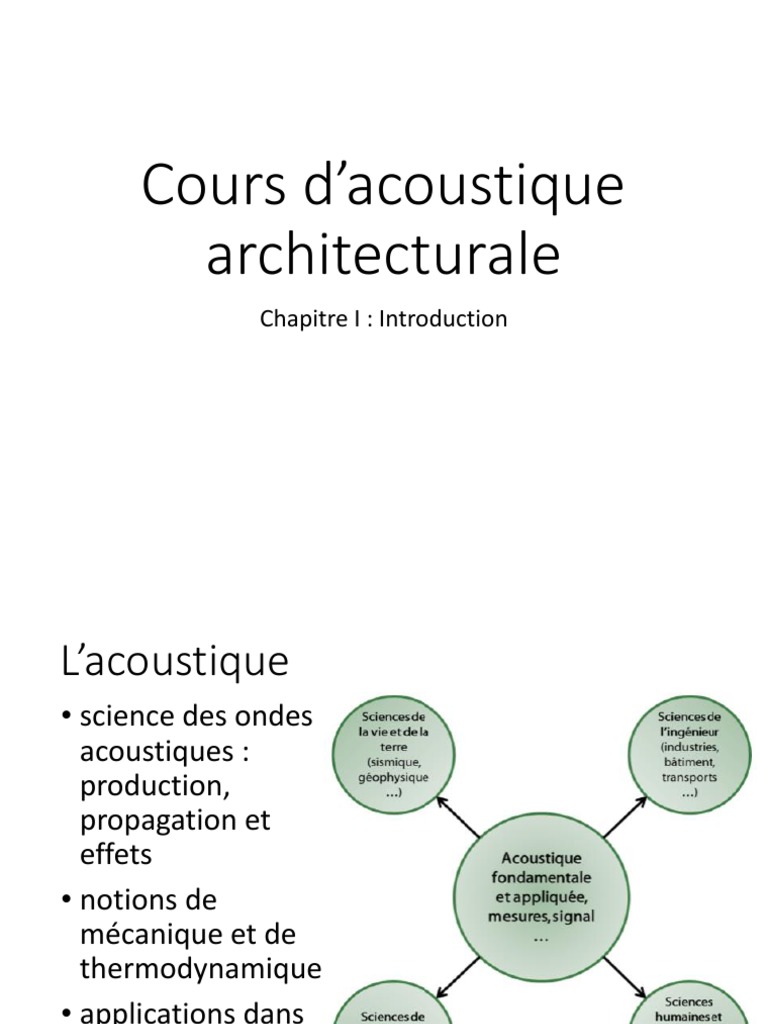

Cours d’acoustique

architecturale
Chapitre I : Introduction
L’acoustique
• science des ondes
acoustiques :
production,
propagation et
effets
• notions de
mécanique et de
thermodynamique
• applications dans
de nombreux
domaines
 Applications

Acoustique musicale
Acoustique des salles

Parole, intelligibilité, sonorisation

Applications
Acoustique sous marine

Acoustique des bâtiments

Usinage, découpage, soudage ultrason

 Applications
Acoustique urbaine

Conception acoustique du son

Acoustique des transports et bruits d’environnement
Applications

Environnement de travail, santé Médicale : audition, ultrason

Bruit des machines

Plan
• Son
• Pression et niveau de pression
• Intensité et niveau d’intensité
• Puissance et niveau de puissance
• Propagation des ondes
• Onde plane, onde sphérique
• Source acoustique
• Acoustique des bâtiments (mots clés)
• Acoustique des salles (mots clés)
• Acoustique urbain (mots clés)
• Exercices
 Le son
• Sensation auditive causée par les perturbations
d'un milieu physique (air, eau...) et engendrée par
la stimulation des éléments sensoriels de l'oreille
interne.
pression acoustique

P(t) = P0 + pa(t) p(t)

P0
en Pascals (Pa), avec |pa(t)| << P0

Dans l’air, on a P0  105 Pa (1 atmosphère) 0 t

max(|pa(t)|)  0.001 Pa : bruit très faible
max(|pa(t)|)  10 Pa : bruit très fort
 Le son
• Le son est associé au mouvement oscillatoire d’un
système vibrant (source sonore). Ce phénomène crée
une onde acoustique qui se propage dans toutes les
« directions » (directivité) à une vitesse
caractéristique (célérité du son dans le milieu « c »).

/!\ Ne pas confondre vitesse caractéristique « c » et vitesse de la particule « v »

Le son
Le son
La célérité du son
La célérité du son dans
La célérité du son de
l’air en fonction de la
plusieurs matériaux à 15°C
température

θ en °C c en m·s−1 Matériaux c en m·s−1

- 10 325,4 Air 340
-5 328,5 Eau 1 480
Glace 3 200
0 331,5
Verre 5 300
+5 334,5 Acier 5 600 à 5 900
+ 10 337,5 Plomb 1 200

+ 15 340,5 Titane 4 950

PVC (souple, plastifié) 2 000
+ 20 343,4
PVC (rigide) 2 400
+ 25 346,3 Béton 3 100
+ 30 349,2 Granite 6 200
 Le son
3 paramètres de description "simple" d’un son :
• niveau sonore (amplitude (A))
• fréquence (hauteur du son) > F=1/T
• spectre fréquentiel
 La pression acoustique
pression acoustique
p(t)
P(t) = P0 + p(t) P0

en Pascals (Pa), avec |p(t)| << P0

0 t

• L’oreille est sensible à des variations de pression acoustique (en Pa ou Pascals).

Elle est très sensible puisque le rapport des pressions acoustiques entre le «
premier son » audible et un son douloureux est de 1 million (106).
• On définit ainsi le :
• seuil d’audibilité p = 20μPa ou 2.10-5 Pa
• seuil de douleur p = 20Pa
• On a donc été amené à utiliser un artifice pour gérer cette échelle de
sensibilité: l’échelle logarithmique qui entre un son juste audible et un son
douloureux permet un découpage en 120 unités appelées décibels.
• On mesure le niveau de pression en Pascal par des microphones
La pression acoustique
• Rapport de 2 pressions acoustiques p/pref en échelle logarithmique décimale
• p : pression acoustique
• pref : pression acoustique de référence => seuil d’audibilité de l’oreille humaine = 2.10 -5 Pa
• Pression quadratique moyenne
𝑡0
1
𝑝2 𝑡0 = න 𝑝2 𝑡 𝑑𝑡
𝑇 𝑡0 −𝑇
• Pression rms (root mean square, valeur efficace)

𝑝𝑟𝑚𝑠 = 𝑝2
ln 𝑥
• log 𝑥 = ln 10
𝑝2 𝑝𝑟𝑚𝑠
• 𝐿𝑝 = 10 log 2 = 20 log en décibel (dB)
𝑝𝑟𝑒𝑓 𝑝𝑟𝑒𝑓

• Calculer le niveau acoustique en dB pour les pressions acoustiques suivantes :

10, 20, 40, 100, 1000 Pa
La pression acoustique
Intensité acoustique
• L’intensité acoustique instantanée i(t) est le produit de la pression
acoustique par la vitesse acoustique de la particule :
𝑖 𝑡 = 𝑝 𝑡 𝑣(𝑡)
• L’intensité acoustique active I(t) est une valeur moyennée de
l’intensité instantanée :
1 𝑡0
𝐼 = න 𝑝 𝑡 𝑣 𝑡 𝑑𝑡
𝑇 𝑡0 −𝑇
• L’unité de l’intensité est le W/m2
• Le niveau d’intensité LI en dB est donné par
𝐼
𝐿𝐼 = 10 log
𝐼𝑟𝑒𝑓
Avec Iref=10-12W/m2
Puissance acoustique
• La puissance acoustique W est définie comme le flux d’intensité
acoustique à travers une surface donnée.
𝑊 = න න𝐼𝑑𝑆 I dS
S
• L’unité de la puissance est le Watt
• Le niveau de puissance acoustique est donné par :
𝑊
𝐿𝑊 = 10 log
𝑊𝑟𝑒𝑓
Avec Wref=10-12W

• Calculer le niveau en dB pour les puissances acoustiques suivantes : 1, 2,

4, 10, 100 mW
analogie thermique ....
Propagation des ondes
𝜕𝑣
𝜌0 = 𝛻𝑝 Equation d’Euler, conservation de la quantité de mouvement
𝜕𝑡
𝜕𝜌
+ 𝜌0 div 𝑣 = 0 Conservation de masse
𝜕𝑡
𝜕𝜌 1 𝜕𝑝
= Loi de comportement
𝜕𝑡 𝑐 2 𝜕𝑡

A partir de ces trois équation, on peut facilement démontrer que :

1 𝜕2𝑝
Δ𝑝 − 2 2 = 0
𝑐 𝜕𝑡
Si on se met dans un régime harmonique : 𝑝(𝑡) = 𝑃𝑒 𝑗𝜔t avec 𝜔 = 2𝜋𝑓

Δ𝑃 + 𝑘𝑃 = 0
𝜔
avec 𝑘 = le nombre d’onde
𝑐
 Propagation des ondes
Onde sphérique
Onde plane

Source linéique ou ponctuelle loin de la source

Trafic de route, tuyauterie, …

Source ponctuelle
Moteur en champ libre, haut parleur, …
Perception acoustique
• Les paramètres du son (spectre, amplitude,
fréquence)
• L’octave
• Comportement de l’oreille humaine
• Bruit ou son
• Pondération de la pression
• Effet du masque
 Acoustique des bâtiments

• Isolation phonique
• Transmissions directes,
latérales
• Bruits aériens
• Bruits de choc
• Sols flottants
• Bruit des équipements
• Facteur de transmission
• Indice affaiblissement
Acoustique des salles
• Modes propres d’une salle
• Champ direct et champ
diffus
• Réverbération d’un local
• Décroissance sonore d’une
source
• Formule de Sabine
• Coefficient d’absorption
alpha Sabine
• Aire équivalente
d’absorption
Acoustique urbaine
• Propagation en champ libre
• Décroissance du bruit
• Revêtements
• Murs anti-bruits
• Isolation des façades
Exercices
Exercice 1 : Localisation de fuites dans une canalisation d’eau souterraine
Considérons une fuite (en O) sur une canalisation d’eau :
A O B

En A et B sont placés deux microphones, distants de D = 500 m. Le bruit acoustique

produit par la fuite est reçu en premier par le micro B puis par le micro A, avec un
décalage dans le temps τ = 133 ms. En déduire la position de la fuite.
On donne : vitesse du son dans la canalisation c = 1500 m/s.

Exercice 2 : Repérage au son

Sur une côte maritime, un dispositif d'écoute est constitué de deux micros placés
sur une même verticale, l'un dans l'eau, l'autre dans l'air. La célérité du son vaut c1
= 340 m/s dans l'air et c2 = 1500 m/s dans l'eau.
Le bruit d'une explosion parvient aux deux récepteurs avec un décalage de 2,5
secondes. A quelle distance de la côte s’est produite l'explosion
