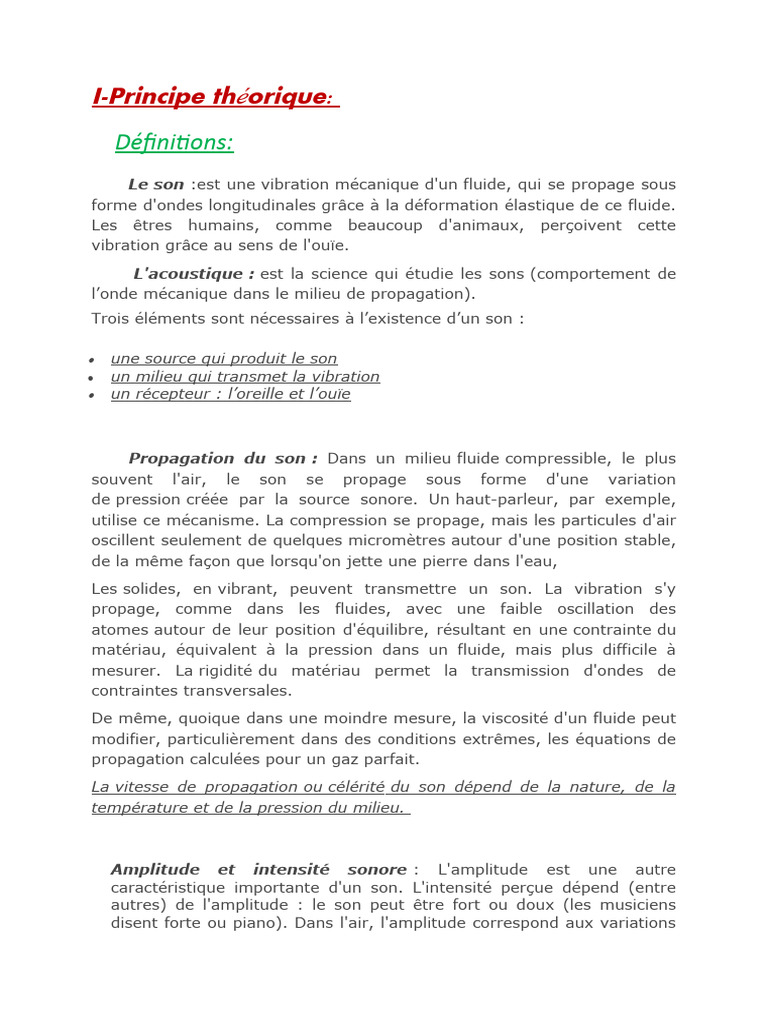

I-Principe théorique:

Définitions:
Le son :est une vibration mécanique d'un fluide, qui se propage sous
forme d'ondes longitudinales grâce à la déformation élastique de ce fluide.
Les êtres humains, comme beaucoup d'animaux, perçoivent cette
vibration grâce au sens de l'ouïe.
L'acoustique : est la science qui étudie les sons (comportement de
l’onde mécanique dans le milieu de propagation).
Trois éléments sont nécessaires à l’existence d’un son :

 une source qui produit le son

 un milieu qui transmet la vibration
 un récepteur : l’oreille et l’ouïe

Propagation du son : Dans un milieu fluide compressible, le plus

souvent l'air, le son se propage sous forme d'une variation
de pression créée par la source sonore. Un haut-parleur, par exemple,
utilise ce mécanisme. La compression se propage, mais les particules d'air
oscillent seulement de quelques micromètres autour d'une position stable,
de la même façon que lorsqu'on jette une pierre dans l'eau,
Les solides, en vibrant, peuvent transmettre un son. La vibration s'y
propage, comme dans les fluides, avec une faible oscillation des
atomes autour de leur position d'équilibre, résultant en une contrainte du
matériau, équivalent à la pression dans un fluide, mais plus difficile à
mesurer. La rigidité du matériau permet la transmission d'ondes de
contraintes transversales.
De même, quoique dans une moindre mesure, la viscosité d'un fluide peut
modifier, particulièrement dans des conditions extrêmes, les équations de
propagation calculées pour un gaz parfait.
La vitesse de propagation ou célérité du son dépend de la nature, de la
température et de la pression du milieu.

Amplitude et intensité sonore : L'amplitude est une autre

caractéristique importante d'un son. L'intensité perçue dépend (entre
autres) de l'amplitude : le son peut être fort ou doux (les musiciens
disent forte ou piano). Dans l'air, l'amplitude correspond aux variations
 de pression de l'onde. L'intensité sonore représente la variation de la
pression du milieu dans lequel s'est produit l'onde acoustique.

Notre oreille est sensible aux vibrations entre 16 Hz et 20 000 Hz (le

HERTZ est l’unité de mesure de la fréquence : 1 Hz = 1 oscillation par
seconde) ; en dessous de 16 Hz ce sont des infrasons que nous pouvons
percevoir par la paroi abdominale. Au-dessus de 20 000 Hz, il s’agit
d’ultrasons que seuls certains animaux perçoivent (chiens, chauve-souris,
dauphins…).
Réflexion du son : les rayons sonores suivent, comme les rayons
lumineux, les lois de Snell-Descartes. Suivant les propriétés de la surface
de réflexion, on ajoute un coefficient de diffusion souvent noté et un
coefficient d'absorption noté .

Transmission du son: Dans un milieu fluide compressible, le plus

souvent l'air, le son se propage sous forme d'une variation
de pression créée par la source sonore. Un haut-parleur, par exemple,
utilise ce mécanisme. La compression se propage, mais les particules d'air
oscillent seulement de quelques micromètres autour d'une position stable.

Absorption du son: Atténuation de la puissance de l'onde sonore par la

structure qui lui fait obstacle:

L’absorption acoustique est importante pour la perception des

utilisateurs de la pièce.
 La qualité de l'absorption acoustique est déterminée par la configuration
de la pièce et par la nature des matériaux utilisés.

Le coefficient d'absorption acoustique α est le ratio de l'énergie sonore

absorbée sur l'énergie sonore incidente. Il en résulte un coefficient entre 0
et 1 ou 1 signifie que tout le son est absorbé et 0 signifie que aucun son
n'est absorbé, au contraire tous les sons son réfléchis.

En se basant sur ce principe d'absorption on définit donc l’isolation

acoustique qu'on aura à mesurer expérimentalement

II-principe de l’expérience
Définitions:
Avant de commencer l’explication de l’expérience de l’isolation
acoustique faudra tout d’abord définir quelques termes concernant cette
expérience comme:

Niveau acoustique: (décibel) qui représente une mesure de la pression

acoustique, une quantité qui se trouve à la base de la perception du
volume sonore exprimé par la relation:

Pa
20 x log10( Pb )
Avec

Pa: pression acoustique

P0: pression acoustique de référence

Quand une specification utilise le decibel ( très souvent, le décibel

ponderation A dB A), pour une émission de bruit, il faut qu'elle indique la
distance de la mesure. Une source sonore débite une puissance snore
(unite : watt) qui, s'il n'y a pas d'obstacle (on dit en champ libre) se
disperse dans toutes les directions. L'intensité acoustique ( W⋅m-2, watts
par mètre carré) diminue à proportion de la surface sur laquelle la
puissance se répartit au fur et à mesure que l'onde sonore s'éloigne de la
source.

Temps de réverbération:
Le temps de réverbération d'un local est le temps nécessaire pour que la
pression acoustique diminue à un millième de sa valeur initiale. Ce rapport
de pression correspond à une diminution de niveau de 60 dB.
V
TR=0.16
A
Cette quantité est calculée par la relation suivante:
Avec
A: l’Aire équivalente d’absorption en m2
V: Volume de salle étudiée en m3
A peut être exprimé par la relation suivante:
Ou
α =∑ α i X Si
α: coefficient d’absorption alpha sabine
S: surface en m2 des surfaces du local

Intensité acoustique: Flux net d’énergie par seconde, a travers une

surface de 1 m2
Principe d’expérience:
L’expérience de l’isolation acoustique se base essentiellement sur
l’installation de haut parleur lié a un GBF(générateur à basse fréquence)
pour envoyer un son avec différentes fréquences et mesurer le niveau
acoustique par des microphones installés de part et d’autre de la paroi
étudiée (matiere etudié) pour en déduire les caracteristique acoustique
(coefficient d’absorption,..) du matériaux utilisé dans l’expérience.
Pour garantir les mêmes caractéristiques du son dans toutes les
directions on installe plusieurs haut parleurs (5 en moyenne) émettant des
sons dans différentes directions,ainsi que plusieurs récepteurs
(microphones) on aura donc a la fin de l’expérience plusieurs réponses
chacune en provenance d’un microphone pour trouver ainsi les 2 niveau LE
( coté émission) et LR (coté réception) on fait la moyenne arithmétiques
des niveaux sonores enregistrés par chaque microphone .
La réalisation de cette experience nous conduit aux résultats suivant:
(LE-LR)=f(F):
Avec
F :fréquence du son .
Cette courbe traduit tout simplement le niveau sonore qui atteint l’autre
partie de la paroi ce qui nous donne idée sur l’absorption acoustique du
matériaux de cette paroi et par suite l’isolation acoustique

Comme le montre la courbe, l’isolation acoustique est d’autant plus

efficace que la fréquence du son est basse.
En effet en menant une étude bien approfondie on trouve que cette
courbe doit être corrigée vu que le sons émis par les haut parleur ne part
pas en totalité vers les microphones placé de part et d’autre du mur
d’isolation il existe une partie de ce niveau qui s’atténue avant même
d’atteindre les microphones de réception pour prendre en considération
ces détail en introduit la quantité:

10log(S/A)
ceci nous conduit donc a tracer la valeur Rdb=LE-LR+10log(S/A) ce qui
donne la courbe suivante:

Cette courbe montre en réalité la valeur d’énergie sonore que peut

absorber réellement le matériaux d’isolation pour différentes fréquences.
On peut tracer également la courbe TR =f(F) qui montre l’importance du
temps de réverbération pour les basses fréquences, plus la fréquence est
basse plus le temps de réverbération devient important pour le même
matériaux .
 On obtient ainsi le spectre de l’isolation acoustique du matériaux avec
lequel on a réalisé l’expérience et qui montre effectivement que
l’absorption acoustique devient de plus en plus difficile pour les basses
fréquences .

III-résultats et analyse des données

(voir tableau et graphes)

IV-étude comparatif des isolants acoustiques

Définition /nécessité:
L'isolation phonique, ou isolation acoustique, vise à éviter la propagation
du bruit.
Dans un milieu compressible, le plus souvent dans l’air, le son se
propage sous forme d'une variation de pression créée par la source
sonore. Seule la compression se déplace et non les molécules d’air, si ce
n’est de quelques micromètres. Le son se propage également dans
les solides sous forme de vibrations des atomes appelées phonons. Là
encore, seule la vibration se propage, et non les atomes qui ne font que
vibrer très faiblement autour de leur position d'équilibre.
Tout bâtiment et infrastructure ou activité « peut être tour à tour
« agressé » ou « agresseur » sur le plan acoustique ; il est donc
primordial de bien analyser l’environnement sonore autour de la parcelle,
la proximité du voisinage et les gênes acoustiques que pourrait générer
l’exploitation du bâtiment que l’on a à construire au regard de la
destination de celui-ci.( L'isolation peut être intérieure ou extérieure).

Dans la pratique, chaque matériau a sa propre résonance et sera donc

relativement spécialisé sur une partie du spectre des longueurs d'onde.
Une bonne isolation acoustique est malaisée à réaliser en deçà de trois
couches. Généralement, on composera une bonne cloison avec deux
matériaux durs pour faire masse, et un amortisseur, de manière à
respecter le principe Masse/Ressort/Masse. L'étanchéité de la paroi est
primordiale pour son isolation phonique.
Remarque:
Pour mesurer l'efficacité d'isolation aux bruits d'impact, on compte
généralement la différence de dB entre le matériau nu et avec l'isolant
(Ln). Plus la différence de Lw est importante, meilleure est l'isolation. On
compte parfois également avec le coefficient Ln, qui représente le bruit
restant après passage dans l'isolation : plus celui-ci est bas, moins la
nuisance est grande et meilleure est l'isolation.
L'absorption acoustique ou correction acoustique, qui est différente de
l'isolation phonique, conditionne la réverbération des sons dans une pièce
donnée. Elle est exprimée en alpha sabine. Plus la valeur est proche de 1,
meilleure est l'absorption. Précisément, c'est le rapport de la puissance
absorbée par la puissance incidente (en W/m²). Pour la plupart des
matériaux, la valeur dépend fortement de la fréquence sonore étudiée.

Quelques exemples des isolant acoustiques et leurs

caractéristiques:
Laine de verre

Isolants naturels (laine de mouton, lin ,plume de canard...)

Liege
Mousse acoustique :

Plaque de plâtre :
 Mais il ne faut pas oublier que meme les materiaux de construction
(elements potrtants, dalles…) ont des caracteristique acoustique.parmis
ces materiaux on trouve:

Agglo en béton:

Béton armé:

Briques en terre cuite:

Remarque:
Pour un projet meme la forme et l’architecture du batiment peut
influencer les caractere acoustique.
