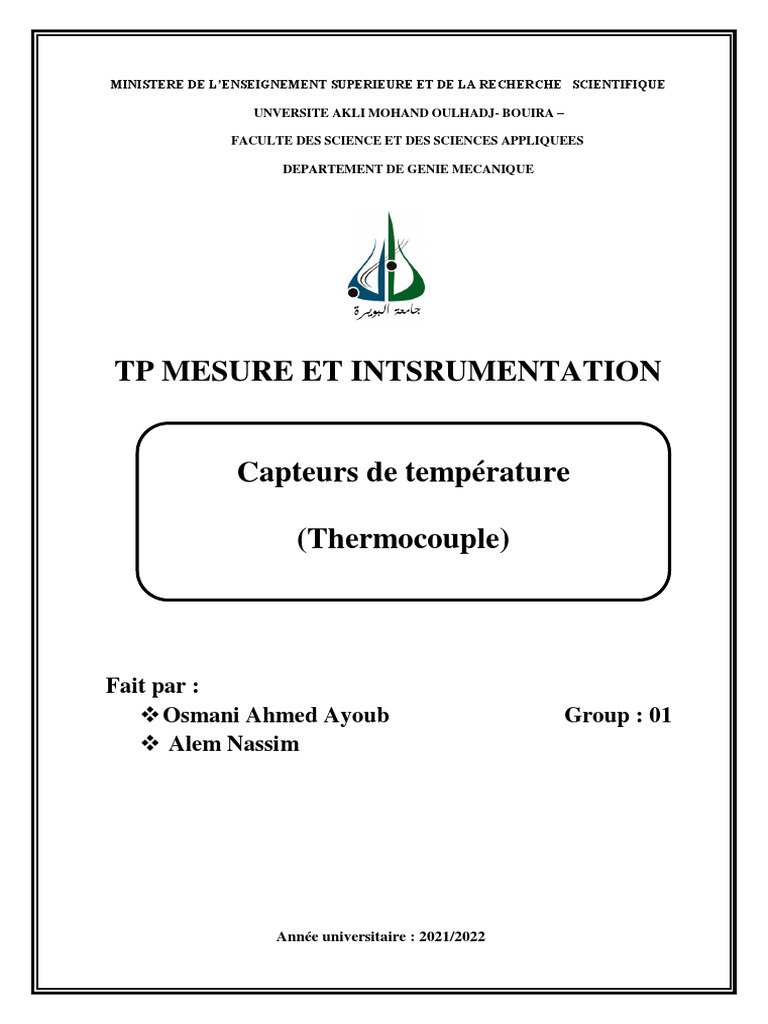

MINISTERE DE L’ENSEIGNEMENT SUPERIEURE ET DE LA RECHERCHE SCIENTIFIQUE

UNVERSITE AKLI MOHAND OULHADJ- BOUIRA –

FACULTE DES SCIENCE ET DES SCIENCES APPLIQUEES

DEPARTEMENT DE GENIE MECANIQUE

TP MESURE ET INTSRUMENTATION

Capteurs de température

(Thermocouple)

Fait par :
 Osmani Ahmed Ayoub Group : 01
 Alem Nassim

Année universitaire : 2021/2022

 Capteurs de température (Thermocouple)

1) Introduction :
La température est une mesure de l’énergie moyenne des particules dans un échantillon de
matière exprimée en degrés sur une échelle standard. Il est possible de mesurer la température
de plusieurs façons différentes qui se distinguent par le coût des équipements et la précision.
Les types les plus courants de capteurs sont les thermocouples, les sondes RTD et les
thermistances.
2) But de TP :
Réaliser la mesure de la température par trois types de capteurs de température
(Thermocouple). Différentes méthodes de mesure pourront être expérimentées et comparées,
à des niveaux de température pouvant atteindre 999°C
3) Partie Théorique :
Thermocouple : les thermocouple sont les capteurs les plus souvent utilisés pour la mesure
de températures , car ils sont mesure de la température. Si on réunit à une extrémité deux fils
métallique de natures différentes et que l’on élève la température de cette extrémité, il apparaît
une tension eAB extrémité restée libres.
Constitution d’un thermocouple industriel :

Différents types de thermocouples :

Le domaine d'utilisation et le prix d'un thermocouple dépendent des deux métaux utilisés.
A chaque couple de métaux, on associe une lettre normalisée. Voici les désignations
correspondant aux principaux thermocouples utilisés dans l'industrie :

Page 1
 Capteurs de température (Thermocouple)

Type Métal A (+) Métal B Plages Coef. Seebeck Erreur

(-) utilisation (µV/°C) standard

J Fer Constantan -40 à +750°C 50,38 µV/°C 2,2% à 0,75%

à 0°C

K Chrome Aluminium -40 à +1200°C 39,45 µV/°C 2,2% à 0,75%

à 0°C

S Platine 10% Platine 0à 10,21 µV/°C 1,5% à 0,25%

Rhodium +1600°C à 600°C

4) Manipulation :
Materiel à disposition :
Banc de pyrométrie équipé d’un four électrique tubulaire avec régulateur et d’un bain
thermostaté, thermometre à affichage digital et trois types différente thermoéléctrique avec
indicateur :

Page 2
 Capteurs de température (Thermocouple)

5) Travail demendé :
Les Tableaux et leurs courbes :
Tableau de Thermocouple type J :

Thermocouple type J

T(°C) 26.2 28.6 29.6 31.5 33.3 34.9 37.4 38.2 41.1

E(mV) 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

42.8 47.1 50.7 53 54.6 57.1 58.6 60.8

1.1 1.3 1.5 1.6 1.7 1.8 1.9 2

Page 3
 Capteurs de température (Thermocouple)

Graphe de Thermocouple type J :

Le graphe de la f.é.m en fonction de la température

2.5

1.5

0.5

0
0 10 20 30 40 50 60 70

Tableau de Thermocouple type K :

Thermocouple type K

T(°C) 26.2 28.6 31.5 33.7 36.3 38.5 41.5 43.6 46.8

E(mV) 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

46.8 51.6 53.8 56.2 60.1

1.1 1.2 1.3 1.4 1.5

Page 4
 Capteurs de température (Thermocouple)

Graphe de Thermocouple type K :

Le graphe de la f.é.m en fonction de la température

1.6

1.4

1.2

0.8

0.6

0.4

0.2

0
0 10 20 30 40 50 60 70

6) Conclusion :
Alors qu'un thermocouple de type J est composé de fer et de constantan, les thermocouples
de type K sont composés d'un alliage nickel/chrome (chrome) et d'un alliage nickel/aluminium
(aluminum) qui leur confère une bien meilleure protection contre l'oxydation et l'acidité que
les membres en fer. du type J.

Page 5
MINISTERE DE L’ENSEIGNEMENT SUPERIEURE ET DE LA RECHERCHE SCIENTIFIQUE

UNVERSITE AKLI MOHAND OULHADJ- BOUIRA –

FACULTE DES SCIENCE ET DES SCIENCES APPLIQUEES

DEPARTEMENT DE GENIE MECANIQUE

TP MESURE ET INTSRUMENTATION

Capteurs de température

(Thermomètre à résistances)

Fait par :
 Osmani Ahmed Ayoub Group : 01
 Alem Nassim

Année universitaire : 2021/2022

 Capteurs de température (Thermomètre à résistances)

1) Introduction :
La température est une mesure de l’énergie moyenne des particules dans un échantillon de
matière exprimée en degrés sur une échelle standard. Il est possible de mesurer la
température de plusieurs façons différentes qui se distinguent par le coût des équipements
et la précision. Les types les plus courants de capteurs sont les thermocouples, les sondes
RTD et les thermistances.
2) But de TP :
Réaliser la mesure de la température par de capteurs de température (PT100). Différentes
méthode de mesure pourront être expérimentées et comparées , à des niveaux de
température pouvant atteindre 1000°C
3) Partie théorique :
Thermomètres à résistance et à thermistance :
Le fonctionnement des thermomètres et à thermistance est basé sur la même phénomène
physique ; l’influence de la températue sur la résistance électrique d’un conducteur. La
mesure d’une température est donc ramenée à la mesure d’une résistance comme la
caractéristique résistance/température est de nature différente pour un métal et un
agglomérat d’oxydes métallique , deux cas sont distingués. On parlera de thermomètre à
résistance d’une part et de thermistance d’autre part.
Thermomètres à résistance :
Le conducteur est un élément métallique , on peut établir une relation bijective entre la
résistance R et la température Ф et ainsi mesurer Ф en mesurant R.
Cette relation est de la forme :
𝑅=
La température en °C , R0 la résistance à 0°C , a , b et c des coefficient positifs,spécifique
au métal
Métaux utilisés
Cuivre 7 1.083 -190 à 250 1.427

Nickel 6.38 1.453 -60 à 180 1.672

Platine 9.81 1.769 -250 à 1100 1.392

Page 1
 Capteurs de température (Thermomètre à résistances)

C’est le platine qui est le matériau le plus utilisé , un exemple d’élément sensible est donné
pour une sonde de platine , sur la figue PT100

La sonde PT100 est une sonde platine qui a une résistance de 100Ὼ pour une température
de 0°C pour 100°C )

4) Description :
Que sont les sondes de température Pt100?
Une sonde Pt100 est un types de capteurs de température aussi appelé RTD (détecteur
de température à résistance) qui est fabriqué à partir de platine. L'élément Pt100 a une
résistance de 100 ohms à 0 °C, et il est de loin le capteur Pt100 le plus utilisé. Le capteur
Pt500 a une résistance de 500 ohms à 0 °C, et le capteur Pt1000 a une résistance de 1000
ohms à 0 °C. Normalement, ces capteurs sont équipés d'une gaine de protection ou de
montage pour former une sonde de température, et ceux-ci sont couramment appelés des
PRT (thermométre à résistance de platine) ou des sondes Pt100. Comparativement aux
thermocouples, ils présentent les avantages suivants :

 Grande plage de températures de -200 °C à 850 °C

 Courbe caractéristique quasi linéaire
 Précision élevée
 Bonne interchangeabilité
Comment sont fabriqués les éléments Pt100?

Il existe deux types principaux d'éléments Pt100: à fil enroulé et à couche mince.

Page 2
 Capteurs de température (Thermomètre à résistances)

5) Travail demandé :

PT100 25.5 30.1 35.2 39.8 44.6 49.4 54.5 59.3

Fonde 00 00 00 0.1 0.1 0.1 0.1 0.2

thermocouple
type S (ml)
Plaque 25 30 35 40 45 50 55 60
chauffante

Le graphe de la résistance en fonction de la

températue PT100
0.25

0.2

0.15
la résistance

0.1

0.05

0
0 10 20 30 40 50 60 70
-0.05
températue PT100

Page 3
 Capteurs de température (Thermomètre à résistances)

Le graphe de la résistance en fonction de la

température plaque chauffante
0.25

0.2

0.15
la résistance

0.1

0.05

0
0 10 20 30 40 50 60 70
-0.05
températue Plaque chauffante

6) Comparaison :
On constate que les graphes sont identiques avec une légère différence dans la température
pt100 et le Plaque chauffante

Page 4
MINISTERE DE L’ENSEIGNEMENT SUPERIEURE ET DE LA RECHERCHE SCIENTIFIQUE

UNVERSITE AKLI MOHAND OULHADJ- BOUIRA –

FACULTE DES SCIENCE ET DES SCIENCES APPLIQUEES

DEPARTEMENT DE GENIE MECANIQUE

L’effet photo électromagnétique

Fait par :
 Osmani Ahmed Ayoub Group : 01
 Alem Nassim

Année universitaire : 2021/2022

 L’effet photo électromagnétique

Sommaire

1) Introduction

2) Définition

3) Historique

4) L'onde électromagnétique et le photon

5) Mesure de champ éléctromagnétique

6) Effets des champs électromagnétiques sur la santé

7) Propriétés photo électromagnétique

8) Spectre électromagnétique

9) Sources de champs électromagnétiques

10) Conclusion

Page 1
 L’effet photo électromagnétique

1) Introduction :
Le rayonnement électromagnétique est une forme de transfert d'énergie linéaire.
La lumière visible est un rayonnement électromagnétique, mais ne constitue qu'une petite
tranche du large spectre électromagnétique. La propagation de ce rayonnement, d'une ou
plusieurs particules, donne lieu à de nombreux phénomènes comme l'atténuation, l'absorption,
la diffraction et la réfraction, le décalage vers le rouge, les interférences, les échos, les parasites
électromagnétiques et les effets biologiques.

Le rayonnement électromagnétique peut être décrit de manière corpusculaire comme la

propagation de photons (boson vecteur de l'interaction électromagnétique), ou de
manière ondulatoire comme une onde électromagnétique. Il se manifeste sous la forme
d'un champ électrique couplé à un champ magnétique.

2) Définition :
L'induction électromagnétique est un phénomène physique conduisant à l'apparition
d'une force électromotrice dans un conducteur électrique soumis à un flux de champ magnétique
variable. Cette force électromotrice peut engendrer un courant électrique dans le conducteur.

Ce phénomène est d'une importance pratique capitale. Il est notamment utilisé dans
les générateurs et les transformateurs électriques, les bobines, ou encore les plaques à
induction grâce aux courants de Foucault.

Fig.1 : Répartition du rayonnement électromagnétique par longueur d'onde.

Page 2
 L’effet photo électromagnétique

3) Histoire :

les radiations non ionisantes et certains de leurs effets biologiques étaient connus avant la
découverte des radiations ionisantes . en particulier , le français Arsène jacques d'arsonval
étudia dès la fin du 19 siècle les propriétes hyperthermiques des radiofréquences sur le corps
humain ( Justensen et guy , 1985 ) . cependant , les connaissances associées à l'effet de ces
radiations se limitèrent pendant longtemps à leurs effets aigus. ainsi, les effets du courant
électrique induit lors d'un contact avec un objet conducteur exposé à un champ de forte inensité
ont été particulièrement étudiés pour déterminer les seuils de perception , de lâcher-prise et de
fibrillation ventriculaire ( Dalziel et al ., 1941 ; WHO , 1984 ) .
les effets plus subtils résultant d'une exposition moins intense n'ont été étudiés que
tardivement . c'est à deux chercheurs russes , Asanova et Rakov, que nous devons la première
publication sur les effets possibles des champs électriques et magnétiques de haut-voltage chez
des travailleurs exposés ( WHO, 1984 ; Wilson , 1990 )

les grandes découvertes de l'électromagnétisme

la première est la dynamo par Zénobe Gramme en 1869 qui permet de produire un courant
électrique à l'aide d'une force mécanique. On peut alors se passer de pile électrique ! La
deuxième est l'invention du moteur à induction par Nicolas Tesla en 1880.

4) L'onde électromagnétique et le photon

La lumière est un rayonnement électromagnétique visible par l'œil humain. Les ondes radio,
les rayons X et γ sont également des rayonnements électromagnétiques
Du fait de la dualité onde-corpuscule, les rayonnements électromagnétiques peuvent se
modéliser de deux manières complémentaires :
 onde électromagnétique : le rayonnement est la propagation d'une variation des
champs électriques et magnétiques ; un spectrographe permet de décomposer cette onde en
ondes monochromatiques de longueurs d'onde λ et fréquences différentes ѵ que l'on peut
analyser ensuite ;
 photon : la mécanique quantique associe aux modes normaux de la radiation
électromagnétique monochromatique un corpuscule de masse nulle et de spin 1 nommé photon
dont l'énergie est 𝐸 = ℎѵ où ℎ est la constante de Planck.

Page 3
 L’effet photo électromagnétique

5) Mesure de champ éléctromagnétique

Du fait que nous soyons en perpétuel contact avec les ondes électromagnétiques, le
désir de connaître son exposition est grande. Cependant il faut noter que la mesure
du champ électromagnétique est une procédure complexe. Elle est généralement
effectuée par des organismes de contrôle technique accrédités dans un cadre
normatif et réglementaire.
Tout citoyen a le pouvoir de faire mesurer gratuitement, en adressant un simple
courrier à l’opérateur téléphonique ou à la mairie, son taux d’exposition aux ondes
émises par diverses sources : émetteurs de téléphonie mobile, télévisions, antennes
relais,…
Ensuite le bureau de contrôle accrédité contactera le particulier et se rendra à son
domicile afin de réaliser ces mesures.

Magnétomètre

Un magnétomètre est un appareil qui sert à

mesurer selon les cas l'intensité ou la direction d’un
champ magnétique, ou l'aimantation d'un
échantillon. Il repose sur un élément sensible au
champ magnétique : le capteur de champ
magnétique qui, lorsqu'il est associé à un dispositif
électronique, permet d'extraire la mesure du champ
magnétique. Il en existe différents types, basés sur
des principes physiques différents.

Les magnétomètres sont principalement utilisés

dans le cadre d’études géologiques et la détection
d’anomalies magnétiques ou d’objets ferreux. Ils peuvent ainsi avoir un usage militaire, en permettant la
détection de sous-marins par exemple. Au cours des dernières années, les magnétomètres ont été
miniaturisés au point d’être intégrés en tant que boussole à l'intérieur des téléphones mobiles et des GPS.

Page 4
 L’effet photo électromagnétique

Détecteur d’ondes électromagnétiques PCE EM-29

Son utilisation est simple et permet de vous

présenter l’information sous 4 modes: lecture
actuelle, moyenne, maximum et moyenne
maximum. La vitesse rafraichissement est assez
rapide ce qui permet donc d’obtenir une lecture
précise.

Caractéristiques
 50MHz à 3.5GHz
 Mesure tridimensionnelle, isotropique
 Mesure de 38 mV/m à 11 V/m
 Unité de mesure: mV/m , V/m , µgA/m , mA/m , µgW/m² , mW/m²
 Rafraichissement de 400 ms

Analyseur de champ électromagnétique EMF PCE-EMF 823

Analyseur de champ électromagnétique pour
déterminer la radiation en Tesla ou micro Gauss.
L'analyseur de champ electromagnetique a été
spécialement conçu pour mesurer les radiations
électromagnétiques émises par des appareils
électriques tels que les téléviseurs, les lampes,
ordinateurs, conduits de courant, écran et
installations électriques industrielles. Il détecte les
sources à risque de votre environnement directe
grâce à cet compteur de radiation
électromagnétique.

- Plages de mesure: 0 ... 2000 µT (Telsa) / 0 ... 20000 mGs (Gauss)

- Bande passante: 30 ... 300 Hz
- Intervalle de mesure: 1 seconde

Fabricant: PCE Instruments

Page 5
 L’effet photo électromagnétique

6) Effets des champs électromagnétiques sur la santé :

Des effets avérés ou supposés :

Les champs électromagnétiques peuvent avoir des conséquences sur la santé des salariés
exposés. Leurs effets sur l’organisme peuvent être directs : échauffement des tissus
biologiques, stimulation du système nerveux, troubles visuels… Ils peuvent être indirects, en
provoquant des blessures ou en aggravant une situation de travail dangereuse : projection
d’objets ferromagnétiques, déclenchement d’une explosion ou d’un incendie… Le point sur les
effets connus et sur ce qui reste à démontrer.

Les champs électromagnétiques peuvent être à l'origine d'effets indirects susceptibles de

provoquer des dommages sur l'homme, d’être à l’origine d’un incident ou d’un accident, ou
d'aggraver une situation de travail dangereuse.
Il peut s’agir :

 du déclenchement d'une explosion ou d'un incendie du fait de l’apparition d’étincelles

 d’un dysfonctionnement de systèmes comprenant des composants électroniques

 de la projection d’objets ferromagnétiques en présence d’un champ statique puissant.

7) Propriétés photo électromagnétique

Tout corps à une température supérieure au zéro absolu, soit −273,15 °C ou 0 K ou

−459,67°F, émet un rayonnement électromagnétique appelé rayonnement thermique ou
rayonnement du corps noir.
Un corps qui reçoit un rayonnement électromagnétique peut en réfléchir une partie et absorber
le reste. L'énergie absorbée est convertie en énergie thermique et contribue à l'augmentation de
la température de ce corps.
Une particule chargée de forte énergie émet un rayonnement électromagnétique :

 quand elle est déviée par un champ magnétique : c'est le rayonnement synchrotron ; ce

rayonnement synchrotron est utilisé comme source de rayons X pour de nombreuses

expériences de physique et de biologie (lignes de lumières autour d'un synchrotron) ;
 lorsqu'elle pénètre dans un milieu différent : c'est le « rayonnement continu de freinage » ;

Page 6
 L’effet photo électromagnétique

8) Spectre électromagnétique

Un spectre électromagnétique est la décomposition d'un rayonnement électromagnétique en

fonction de sa longueur d'onde, ou, de manière équivalente, de sa fréquence (via l'équation de
propagation) ou de l'énergie de ses photons

Pour des raisons historiques, les ondes électromagnétiques sont désignées par différents termes,
en fonction des gammes de fréquence (ou de longueur d'onde). Par longueur d'onde
décroissante, ce sont :

 les ondes radio et les ondes radar sont produites par des courants électriques de basse
fréquence ;
 les ondes infrarouges, la lumière visible et le rayonnement ultraviolet sont produits par des
transitions électroniques dans les atomes, concernant les électrons périphériques, ainsi que par
le rayonnement thermique ; les ondes ultraviolettes ont des effets sur la peau (bronzage, coups
de soleil, cancer de la peau) ;
 les rayons X peuvent être également produits lors des transitions électroniques de haute
énergie. Ils sont par exemple générés par radioactivité (photons de fluorescence émis lors de
la réorganisation du cortège électronique d'un atome). Leur génération contrôlée est le plus
souvent effectuée par freinage d'électrons (tube à rayons X) ou par rayonnement
synchrotron (déviation de faisceau d'électrons relativistes). Du fait de leur longueur d'onde
sub-nanométrique, ils permettent l'étude des cristaux et molécules par diffraction ; les rayons
X durs correspondent à des photons de plus haute énergie, et les rayons X mous à des photons
de plus faible énergie ;

Page 7
 L’effet photo électromagnétique

 le rayonnement γ est produit par la radioactivité lors de la désexcitation d'un noyau. Ils sont
donc en particulier émis par les matériaux radioactifs et les réacteurs nucléaires. Leur énergie
est donc en moyenne supérieure aux photons X.

-
9) Sources de champs électromagnétiques et types de champs :
Sources naturelles :

Les champs électriques et magnétiques terrestres sont des champs continus générés par les
charges électriques présentes dans l'atmosphère (champ électrique), ou par les courants
magmatiques, l'activité solaire et atmosphérique (champ magnétique). Ces champs sont de
l'ordre de 100 à 150 V/m pour le champ électrique atmosphérique (il peut atteindre
20 kV/m sous un orage), et environ 40 µT pour le champ magnétique.

Sources artificielles

Les sources à champ statique sont typiquement :

 des aimants (présents dans tout microphone, haut parleur, etc.) ;
 certains dispositifs médicaux tels que les IRM, moyens de diathermie et d'ablation par
radiofréquence…) ;
 certaines lignes ferroviaires alimentées en courant continu, par exemple en 1 500 V CC
(France) ou 3 000 V CC (Belgique, Pologne…).

Page 8
 L’effet photo électromagnétique

10) Conclusion :

Pourquoi Electromagnétisme ?

On appelle électromagnétisme le domaine des sciences en général et de la physique en

particulier lié à l'étude des charges électriques en mouvement relatif les unes par rapport aux
autres, du champ électrique et du champ magnétique réunis dans le concept de champ
électromagnétique.
Rappelons pour finir que l'interaction électromagnétique compte -- avec l'interaction
nucléaire forte, l'interaction nucléaire faible et l'interaction gravitationnelle -- pour l'une des
quatre interactions fondamentales de la physique. Elle est ainsi véhiculée par un boson
particulier : le photon. Elle peut se révéler attractive ou répulsive et elle s'applique à toutes les
particules portant une charge électrique non nulle. Ses manifestations sont donc nombreuses.
Elle est responsable de la plupart des phénomènes de la vie courante qui ne sont pas
attribuables à la gravité.

Page 9
 L’effet photo électromagnétique

Référence :

- Livre de Pollution atmosphérique et champs électromagnétiques Par Pierre Lajoie

- Livre de Champs électromagnétiques, environnement et santé - 2éme Edition - Par
Anne Perrin and Martine Souques
- Les ondes électromagnétiques sur univ-paris1.fr
- « Biological effects of electromagnetic radiation » sur Rayons Santé

Page 10
