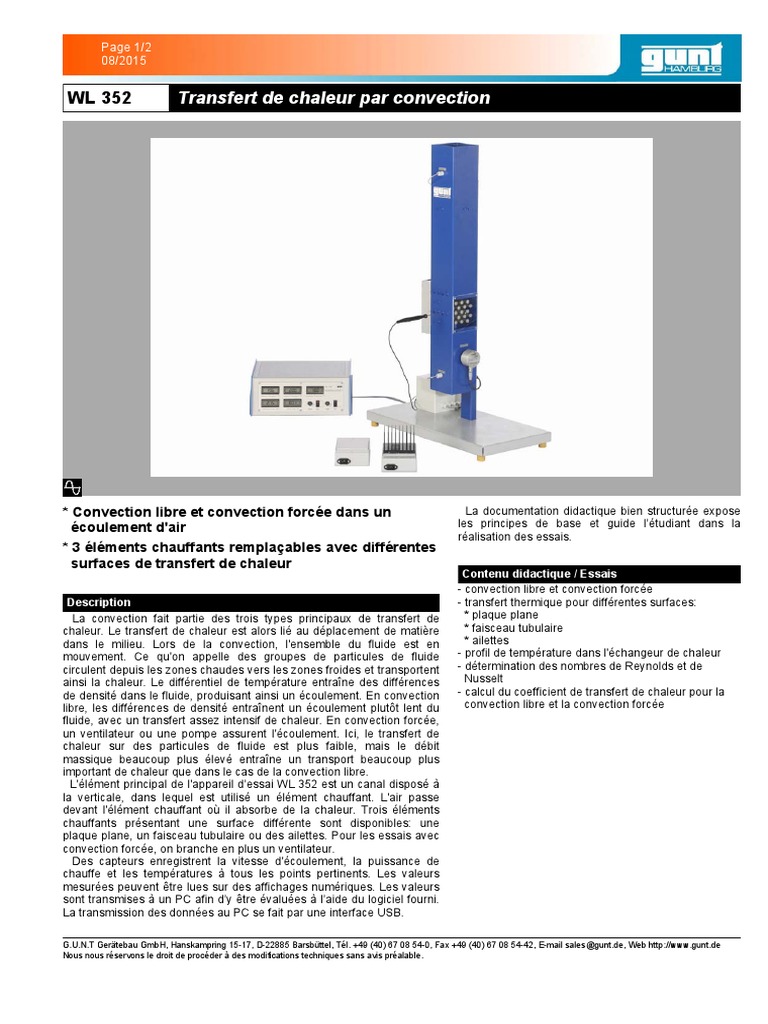

WL 352 Transfert de chaleur par convection

* Convection libre et convection forcée dans un La documentation didactique bien structurée expose
écoulement d'air1 les principes de base et guide l’étudiant dans la
réalisation des essais.
* 3 éléments chauffants remplaçables avec différentes
surfaces de transfert de chaleur
Contenu didactique / Essais
- convection libre et convection forcée
Description - transfert thermique pour différentes surfaces:
La convection fait partie des trois types principaux de transfert de * plaque plane
chaleur. Le transfert de chaleur est alors lié au déplacement de matière * faisceau tubulaire
dans le milieu. Lors de la convection, l'ensemble du fluide est en * ailettes
mouvement. Ce qu'on appelle des groupes de particules de fluide - profil de température dans l'échangeur de chaleur
circulent depuis les zones chaudes vers les zones froides et transportent - détermination des nombres de Reynolds et de
ainsi la chaleur. Le différentiel de température entraîne des différences Nusselt
de densité dans le fluide, produisant ainsi un écoulement. En convection - calcul du coefficient de transfert de chaleur pour la
libre, les différences de densité entraînent un écoulement plutôt lent du convection libre et la convection forcée
fluide, avec un transfert assez intensif de chaleur. En convection forcée,
un ventilateur ou une pompe assurent l'écoulement. Ici, le transfert de
chaleur sur des particules de fluide est plus faible, mais le débit
massique beaucoup plus élevé entraîne un transport beaucoup plus
important de chaleur que dans le cas de la convection libre.
L'élément principal de l'appareil d’essai WL 352 est un canal disposé à
la verticale, dans lequel est utilisé un élément chauffant. L'air passe
devant l'élément chauffant où il absorbe de la chaleur. Trois éléments
chauffants présentant une surface différente sont disponibles: une
plaque plane, un faisceau tubulaire ou des ailettes. Pour les essais avec
convection forcée, on branche en plus un ventilateur.
Des capteurs enregistrent la vitesse d'écoulement, la puissance de
chauffe et les températures à tous les points pertinents. Les valeurs
mesurées peuvent être lues sur des affichages numériques. Les valeurs
sont transmises à un PC afin d’y être évaluées à l’aide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.

G.U.N.T Gerätebau GmbH, Hanskampring 15-17, D-22885 Barsbüttel, Tél. +49 (40) 67 08 54-0, Fax +49 (40) 67 08 54-42, E-mail sales@gunt.de, Web http://www.gunt.de
Nous nous réservons le droit de procéder à des modifications techniques sans avis préalable.
 Page 2/2
08/2015

WL 352 Transfert de chaleur par convection

Spécification
[1] transfert de chaleur dans le conduit d'air par
convection libre et convection forcée
[2] conduit d'air avec ventilateur axial
[3] 3 éléments chauffants avec différentes surfaces:
plaque plane, faisceau tubulaire, ailettes
[4] des capteurs mesurent les températures (avant,
après et dans l'élément chauffant), la vitesse
d'écoulement de l'air et la puissance de chauffe
[5] logiciel GUNT pour l’acquisition de données via
USB sous Windows Vista ou Windows 7

Caractéristiques techniques
Canal d'air
- section d'écoulement: 120x120mm
- hauteur: 1m
Ventilateur axial
1 capteur de température, 2 canal d'air, 3 thermocouple type K, 4 appareil d'affichage - débit volumétrique max.: 170m³/h
et de commande, 5 élément chauffant "plaque", 6 élément chauffant "ailettes", - différentiel de pression max.: 54Pa
7 capteur d'écoulement, 8 élément chauffant "faisceau tubulaire", 9 raccord de - puissance absorbée: 6,5W
mesure pour thermocouple
- vitesse de rotation nominale: 2900min-1
Éléments chauffants
- limitation de température max.: 120°C
- puissance de chauffe max.: 170W
- surface de la plaque plane: 140cm²
- surface du faisceau tubulaire: 980cm²
- surface des lamelles: 1400cm²

Plages de mesure
- vitesse d'écoulement: 0...10m/s
- température: 2x 0...100°C, 1x 0...200°C
- puissance de chauffe: 0...375W

Dimensions et poids
Lxlxh: 700x350x1200mm (canal d'air)
Lxlxh: 410x410x180mm
(appareil d'affichage et de commande)
Poids: env. 43kg
1 convection libre sur élément chauffant, 2 convection forcée sur élément
chauffant; flèches bleues: air froid, flèches rouges: air réchauffé Nécessaire pour le fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
3 éléments chauffants
1 appareil d'affichage et de commande
1 CD avec logiciel GUNT + câble USB
1 documentation didactique

Références de commande
Capture d'écran du logiciel: schéma de processus
060.35200 WL 352 Transfert de chaleur par
convection
