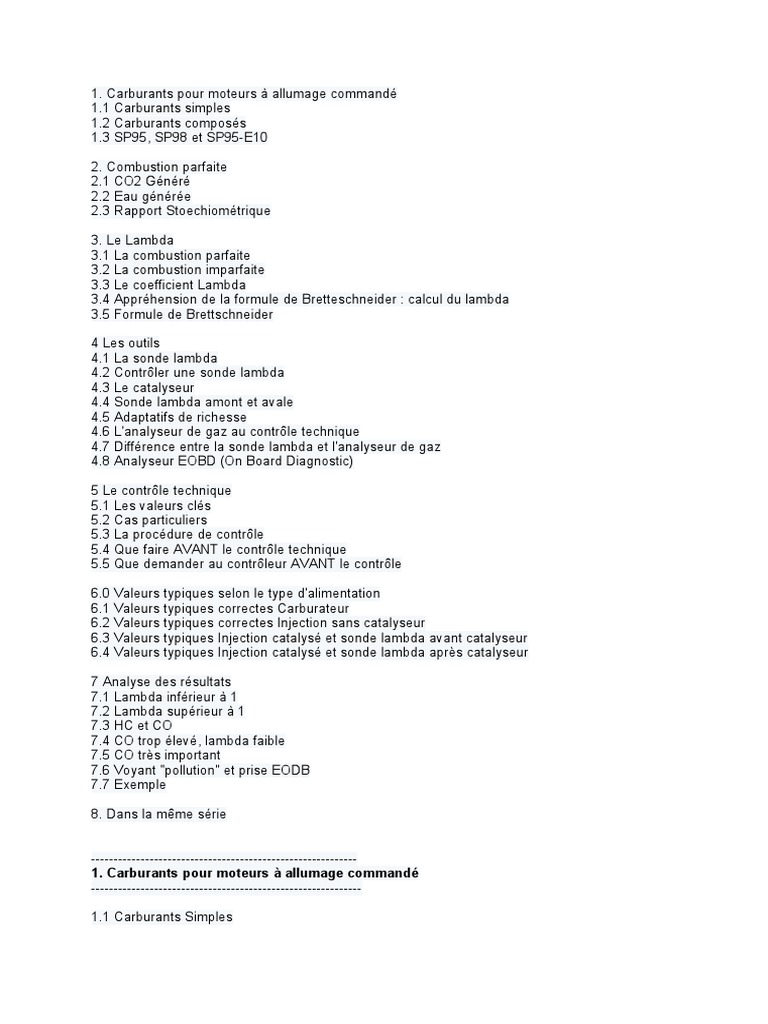

2. Combustion parfaite
2.1 CO2 Généré
2.2 Eau générée
2.3 Rapport Stoechiométrique
3. Le Lambda
3.1 La combustion parfaite
3.2 La combustion imparfaite
3.3 Le coefficient Lambda
3.4 Appréhension de la formule de Bretteschneider : calcul du lambda
3.5 Formule de Brettschneider
4 Les outils
4.1 La sonde lambda
4.2 Contrôler une sonde lambda
4.3 Le catalyseur
4.4 Sonde lambda amont et avale
4.5 Adaptatifs de richesse
4.6 L'analyseur de gaz au contrôle technique
4.7 Différence entre la sonde lambda et l'analyseur de gaz
4.8 Analyseur EOBD (On Board Diagnostic)
5 Le contrôle technique
5.1 Les valeurs clés
5.2 Cas particuliers
5.3 La procédure de contrôle
5.4 Que faire AVANT le contrôle technique
5.5 Que demander au contrôleur AVANT le contrôle
-----------------------------------------------------------
1. Carburants pour moteurs à allumage commandé
------------------------------------------------------------
Le GPL est en effet un mélange de Butane et de Propane qui varie selon les pays et les saisons
entre 40/60% et 60/40% disons pour simplifier de 50% Butane et 50% Propane
Le SP est un composé très complexe dont la composition varie selon les saisons. Pour simplifier
disons que le SP est composé :
- d'1/3 d'alcanes CnH2n+2 ( http://fr.wikipedia.org/wiki/A lcane ) de la même famille que le butane
ou le propane, notamment de l'octane,
- d'1/3 d'alcènes CnH2n ( http://fr.wikipedia.org/wiki/A lc%C3%A8ne )
- et d'1/3 de composés de la famille du benzène dits aromatiques CnHn, nom trop
sympathique pour un composé trop toxique (sic ??? :sol
La composition chimique du SP est donc
1/3 ( CnHn + CnH2n + CnH2n+2) = CnH((5n+2)/3)
Comme n est grand (5n+2)/3 # 5n/3 #1,67n
Donc selon ce calcul simplifié SP= CnH1,67n
Dans la pratique, c'est un petit peu moins simplifié (euphémisme inside) et le SP EURO 95 est en
fait un CxHyOz, qui contient 5% de composés oxygénés sous forme d'ETBE à base d'éthanol
avec exactement x = 7,17 y= 13,22 et z= 0,02 donc y/x= 13,22/7,17 = 1,84
Dans la suite des calculs pour à la fois simplifier la formulation et compenser le petit pourcentage
de composé oxygéné présent, on prendra SP=CnH1,80n
On note Hcv la valeur y/x , c'est-à-dire le ratio hydrogène/carbone dans la définition du carburant,
on a donc
Butane C4H10 , donc Hcv= 2,5
Propane C3H8 donc Hcv= 2,67
SP CH1,8 donc Hcv=1,8
Gazole C16H34 donc Hcv= 2.125
Dans le cas d'un carburant oxygéné, on note de la même façon Ocv= z/x, le ratio
Oxygène/Carbone
Ethanol C2H6O donc Ocv= 0,5
SP Euro95 Ocv= 0,003
ETBE C6H14O Ocv= 0.16
---------------------------
2. Combustion parfaite
---------------------------
Une combustion est dite parfaite si elle ne laisse aucun résidu imbrulé
La combustion d'un carburant de type CxHyOz génère le l'eau et du CO2 selon la formule
CxHyOz + (x + y/4 – z/2) O2 = xCO2 + y/2 H2O + Chaleur
De cette formule anodine, on tire beaucoup de choses, notamment la quantité de CO2 généré, la
quantité d'eau générée et le rapport optimal air/carburant appelé rapport stoechiométrique
Comme la masse molaire du carbone est 12 (valeur simplifiée), celle de l'hydrogène est 1 (idem)
et celle de l'Oxygène est 16 (idem) , on voit donc
(12x+y+16z) grammes de carburant génèrent 44x grammes de CO2
Dans le cas du SP :
12+1,8= 13,8 grammes de carburant génèrent 44 grammes de CO2
Comme un litre de SP pèse environ 737g à +15°C, une voiture qui consomme en moyenne 7
litres de SP/100kms consomme en fait 7*737/100 = 51,59 grammes de carburant par kilomètre et
produit donc 51, 59*44/13,8 = 165g de CO2 par kilomètre
Comme la masse molaire du carbone est 12 (valeur simplifiée), celle de l'hydrogène est 1 (idem)
et celle de l'Oxygène est 16 (idem), on voit donc
(12x+y+16z) grammes de carburant génèrent 9y grammes H2O
Dans le cas du SP :
12+1,8= 13,8 grammes de carburant génèrent 9*1,8 = 16,2 grammes d'eau ... en fait de vapeur
d'eau pour l'essentiel
Comme un litre de SP pèse environ 737g à +15°C, la combustion d'1 litres de SP génère 865g
de vapeur d'eau ce qui explique que votre voiture fume au démarrage à froid d'où l'intérêt
de percer un petit trou de 2 mm au point bas du silencieux pour que l'eau de condensation
ne reste pas stagner à oxyder bêtement le pot d'échappement.
Bon en fait dans le moteur catalysé, dans certaines conditions de température et de pression,
une partie de la vapeur d'eau se recombine en très grande quantité au CO pour donner du CO2,
l'essentiel s'échappe au travers du silencieux et le volume d'eau résiduel dans le système
d'échappement est très faible en régime de fonctionnement normal, mais pas au démarrage
quand le catalyseur est froid donc inefficace et quand l'ensemble du système d'échappement est
froid favorisant ainsi la condensation
Comme la masse molaire du carbone est 12, celle de l'hydrogène est 1 et celle de l'Oxygène est
16, on a donc
rapport Oxygène/Carburant = 32(x + y/4 – z/2) / (12x + y + 16z)
L'air est essentiellement composé d'azote. L'oxygène représentant 20.9% du volume de l'air et
23.1% de la masse d'air, on a donc :
Rapport stoechiométrique carburant/air = 32(x + y/4 – z/2) / ((12x + y + 16z) * 0,231)
---------------------
3. Le Lambda
---------------------
Si on note Hcv la valeur y/x , la combustion parfaite ci-dessus peut alors s'écrire
CxHy + x(1 + Hcv/4) O2 = xCO2 + y/2 H2O + Chaleur
Bien noter que x représente le nombre d'atomes de carbone dans le carburant et qu'il faut x(1 +
Hcv/4) O2 pour réussir cette combustion parfaite. Pour un carburant donné, il y a donc un lien
simple entre le nombre d'atomes de carbone et le poids d'oxygène x(1 + Hcv/4) consommé dans
cette combustion. Dans le cas du SP, ce rapport c'est 1,45
La sonde lambda est en fait une sonde à oxygène qui reproduit cette analyse comparative :
oxygène dans une combustion réelle par rapport à oxygène dans combustion idéale.
C'est pour cela que la sonde lambda est bien équivalente (sauf pot d'échappement troué) à
l'analyseur de gaz placé en sortie d'échappement car les 2 mesurent l'oxygène réel par rapport à
l'oxygène idéal d'une combustion complète.
n
-------------- = Lambda
x (1+ Hcv/4)
Donc
Et voilà
Conséquence pratique
Sur un moteur en état parfait, avec un allumage qui
fonctionne, un catalyseur au top, CO et HC sont faibles,
NO très faible
En mettant donc à zéro ces coefficients
la formule compliquée donne tout simplement
O2
--------- + 1 = Lambda
1,45 CO2
Si O2 = 0, lambda = 1
Si O2 énorme, le lambda explose et va au delà du
calibrage de la machine ==> contrôle impossible au
contrôle technique
Mais surtout toute prise d'air à l'échappement, même
sur un moteur parfait jusque et y compris le
catalyseur, va faire monter inéluctablement le
lambda
d'où l'importance de traquer toute fuite d'air à
l'échappement
---------------
4 Les outils
---------------
----------------------------------
5 Le contrôle technique
----------------------------------
------------------------------
7. Analyse des résultats
------------------------------
Toujours se souvenir
- que toutes ces mesures du contrôle technique sont
faites au niveau de la sortie d'échappement avec un
analyseur 4 gaz
- qu'entre le collecteur d'échappement et la sortie, il y a
des tuyaux, un silencieux, un pot de détente et pour les
voitures d'après 1992 un catalyseur et une sonde
lambda
Bref le problème peut aussi de venir de la partie
tuyau/pot d'échappement
- que même si le lambda d'échappement correspond
bien mathématiquement au lambda mesuré par la sonde
lambda, il y a entre les 2 le système d'échappement et
toute prise d'air à ce niveau va modifier
considérablement le lambda mesuré à la sortie
- que le volume des gaz d'échappements est à peu près
constant ; donc si, par suite d'un défaut, le CO
augmente beaucoup, le CO2 diminue. De même une
prise d'air à l'échappement fera monter O2 donc
descendre le CO2
O2
--------- + 1 = Lambda
1,45 CO2
Si O2 = 0, lambda = 1
Si grosse fuite à l'échappement, O2 est énorme, le
lambda explose et va au delà du calibrage de la
machine ==> contrôle impossible au contrôle technique
Mais surtout toute prise d'air à l'échappement, même
sur un moteur parfait jusque et y compris le
catalyseur, va faire monter inéluctablement le
lambda
d'où l'importance de traquer toute fuite d'air à
l'échappement
7.3 HC et CO
------------
HC et CO élevés donc mélange riche
HC élevé, CO quasi normal : problème moteur
(soupapes, moteur usé)
HC élevé, CO faible :
- en général défaut d'allumage (HC très élevé dans ce
cas),
- mélange pauvre (en fait en mélange pauvre, il faut un
allumage ultra performant pour enflammer le mélange …
si ce n'est pas tout à fait le cas, les HC vont beaucoup
augmenter)
- dans certains cas extrèmes mélange pauvre à ultra
pauvre (sic http://autotechrepair.suite101 [...]
a_question ) : prise d'air à l'admission (y compris joint de
culasse malade ou culasse fendue)
Comme indiqué in § 9
de http://www.utac-otc.com/Upload [...] 6-
2008.pdf l'allumage du voyant MIL ou une lecture de
défauts via la prise EOBD se traduit aujoud'hui par un
"défaut SANS contrevisite" au niveau du contrôle
technique.
7.7 Exemple
-----------
BMW 628 à injection de début 1986 type LE-Jetronic
sans catalyseur
Elle est passée haut la main au contrôle technique avec
un CO de 0,31 alors qu'on lui demandait moins de 4,5%
CO corrigé = CO * (15/(CO+CO2)) donc ici 0,2 *(15/9,8)
= 0,31
En fait sur une voiture sans sonde lambda donc sans
boucle de contre-réaction, cette valeur de CO est
anormalement basse cachant donc un problème ...
problème largement confirmé avec un niveau d'O2 très
élevé et de HC aussi très très élevé
Une petite recherche a montré qu'une durite qui va de la
pipe d'admission au système de gestion des volets de
chauffage (fonctionnant avec l'aide de la dépression
naturelle du moteur) présentait un petit trou de 3mm
créant ainsi une entrée d'air
Une fois cela réparé, on a refait un contrôle volontaire de
la pollution pour obtenir un déjà plus présentable (même
si non parfait)
Cela illustre les conséquences considérables d'une
entrée d'air pourtant a priori minuscule
Dans un système à injection avec sonde lambda, la
sonde aurait vu un mélange trop pauvre et demandé au
calculateur de remette beaucoup de carburant
