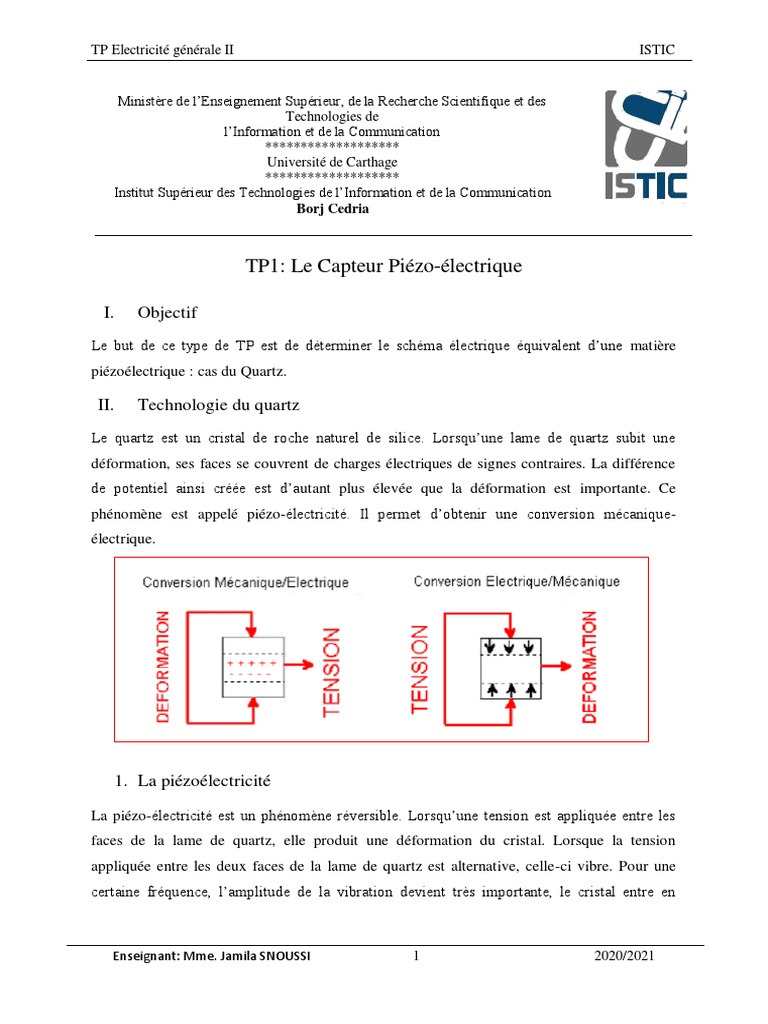

TP1: Le Capteur Piézo-électrique

I. Objectif
Le but de ce type de TP est de déterminer le schéma électrique équivalent d’une matière
piézoélectrique : cas du Quartz.

II. Technologie du quartz

Le quartz est un cristal de roche naturel de silice. Lorsqu’une lame de quartz subit une
déformation, ses faces se couvrent de charges électriques de signes contraires. La différence
de potentiel ainsi créée est d’autant plus élevée que la déformation est importante. Ce
phénomène est appelé piézo-électricité. Il permet d’obtenir une conversion mécanique-
électrique.

1. La piézoélectricité

La piézo-électricité est un phénomène réversible. Lorsqu’une tension est appliquée entre les
faces de la lame de quartz, elle produit une déformation du cristal. Lorsque la tension
appliquée entre les deux faces de la lame de quartz est alternative, celle-ci vibre. Pour une
certaine fréquence, l’amplitude de la vibration devient très importante, le cristal entre en

Enseignant: Mme. Jamila SNOUSSI 1 2020/2021

TP Electricité générale II ISTIC

résonance. La fréquence de résonance dépend des dimensions de la lame, plus celle-ci est
mince plus la fréquence est élevée.

2. Symbole et schéma équivalent

 Symbole
La lamelle de quartz est reliée grâce à deux électrodes de connexion. Les connexions notées A
et B constituent la capacité de connexion.

 Schéma électrique équivalent d'un quartz

Le schéma électrique équivalent du quartz est un circuit (R,L,C) série shunté par une capacité,
cette capacité est la capacité due aux connexions. Les valeurs de L, R et Cs sont dictées par la
nature et les caractéristiques du quartz.

Ce circuit possède deux fréquences de résonance proches l'une de l'autre, l'une à

faible impédance (série), et l'autre à haute impédance (parallèle).

Enseignant: Mme. Jamila SNOUSSI 2 2020/2021

TP Electricité générale II ISTIC

1
La fréquence de résonance ou série est fs 
2 ( LCs )

1
La fréquence de d'antirésonance ou parallèle est fp 
CC
2 ( L s p )
Cs  C p
III. Travail demandé
1) Soit le montage suivant:

e(t) = √2Esin (2𝜋F.t): tension sinusoïdale

E = 50V valeur efficace de e(t) F = 95 kHz L = 0.05 H R1=10 Ω
R = 1 Ω C2 = 5nF et C1 = 56pF

2) Calculer la fréquence de résonance Fs du circuit

3) Calculer la fréquence d'antirésonance Fp du circuit
4) Créer un nouveau projet sous Proteus-Isis intitulé Cap_Piezo
5) Réaliser le montage donné sur Isis

C2
e(t)
e(t) 5n UR

R1 C1 L1

10 0.05H
56pF

R
1

Enseignant: Mme. Jamila SNOUSSI 3 2020/2021

TP Electricité générale II ISTIC

6) En utilisant l'outil Frequency response (Graph mode→Frequency), tracer la courbe

UR=f(F) pour FЄ[93kHz 97kHz]
7) Déterminer graphiquement Fs et Fp
8) Remplacer le circuit équivalent par le quartz (Crystal)

ve
ve
X1 UR1

1 2

CRYSTAL

R2
1

9) Tracer la courbe UR=f(F) pour FЄ[93kHz 97kHz]

10) Déterminer graphiquement Fs et Fp
11) Conclure
