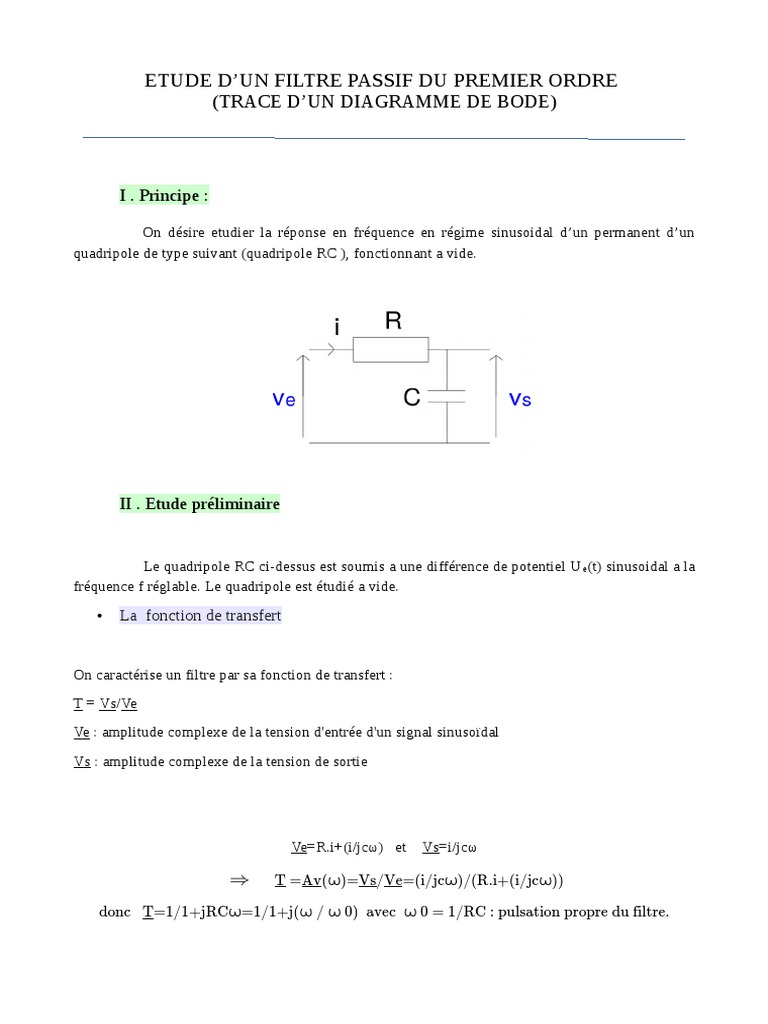

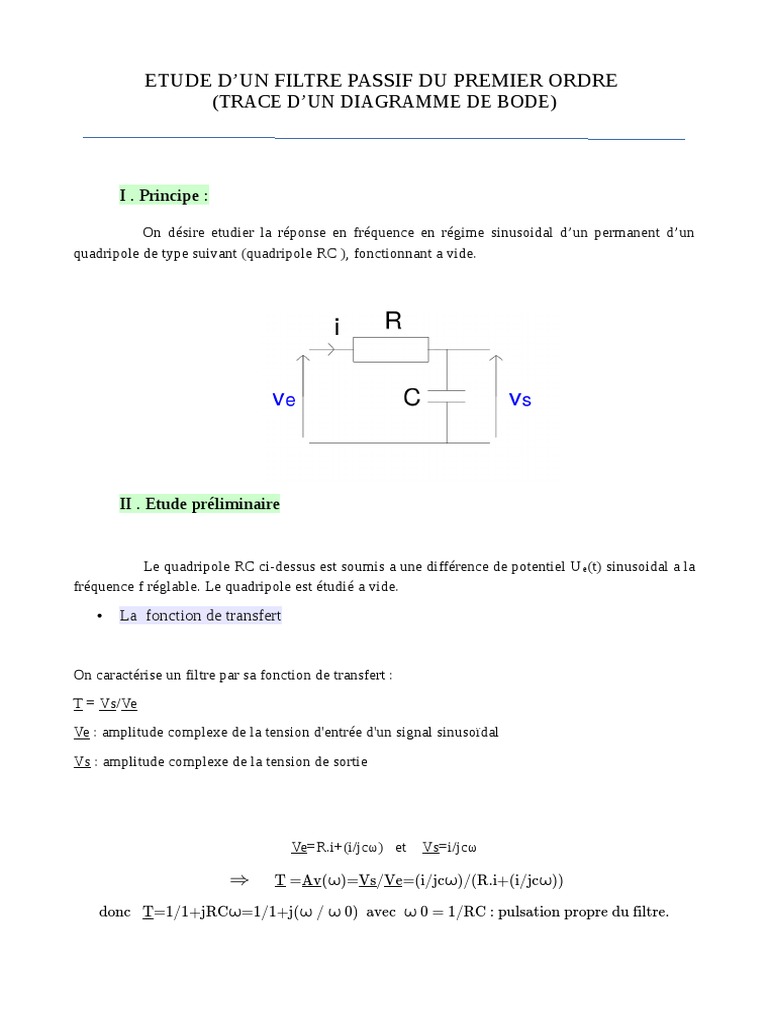

ETUDE D’UN FILTRE PASSIF DU PREMIER ORDRE

(TRACE D’UN DIAGRAMME DE BODE)

I . Principe :

On désire etudier la réponse en fréquence en régime sinusoidal d’un permanent d’un

quadripole de type suivant (quadripole RC ), fonctionnant a vide.

II . Etude préliminaire

Le quadripole RC ci-dessus est soumis a une différence de potentiel U e(t) sinusoidal a la

fréquence f réglable. Le quadripole est étudié a vide.

• La fonction de transfert

On caractérise un filtre par sa fonction de transfert :

T = Vs/Ve
Ve : amplitude complexe de la tension d'entrée d'un signal sinusoïdal
Vs : amplitude complexe de la tension de sortie

Ve=R.i+(i/jcω) et Vs=i/jcω

⇒ T =Av(ω)=Vs/Ve=(i/jcω)/(R.i+(i/jcω))

donc T=1/1+jRCω=1/1+j(ω / ω 0) avec ω 0 = 1/RC : pulsation propre du filtre.

• Etude de T, Gv(gain en tension) et φ(déphasage) en fonction de la fréquence f

• D’ouùles diagrammes asymptotiques de Bode G(f) et φ (f) :

 III . Manipulatoin :

f(Hz) 600 800 1k 1,5k 5k 10k

Ve(v) 5 5 5 5 5 5

Vs(v) 2,2 2 1,9 1,6 7 0,3

Av 2,272 2,5 2,631 3,125 0,714 16,67

φ(rad) 0,37 0,57 0,61 2π / 7 3π / 8 1,47

Conclusion
en remarquant que pour une freéquence nulle le condensateur a une impeédance
infinie : le gain vaut 1. Pour une freéquence infinie, son impeédance est nulle : le
gain vaut 0.
ESTM 1 eùre anneée 2016-2017

COMPTE RENDU
TP3 :ETUDE D’UN FILTRE PASSIF DU
PREMIER ORDRE
(TRACE D’UN DIAGRAMME DE BODE)

➢ Reéaliseépar :

➢ Encadreépar :
