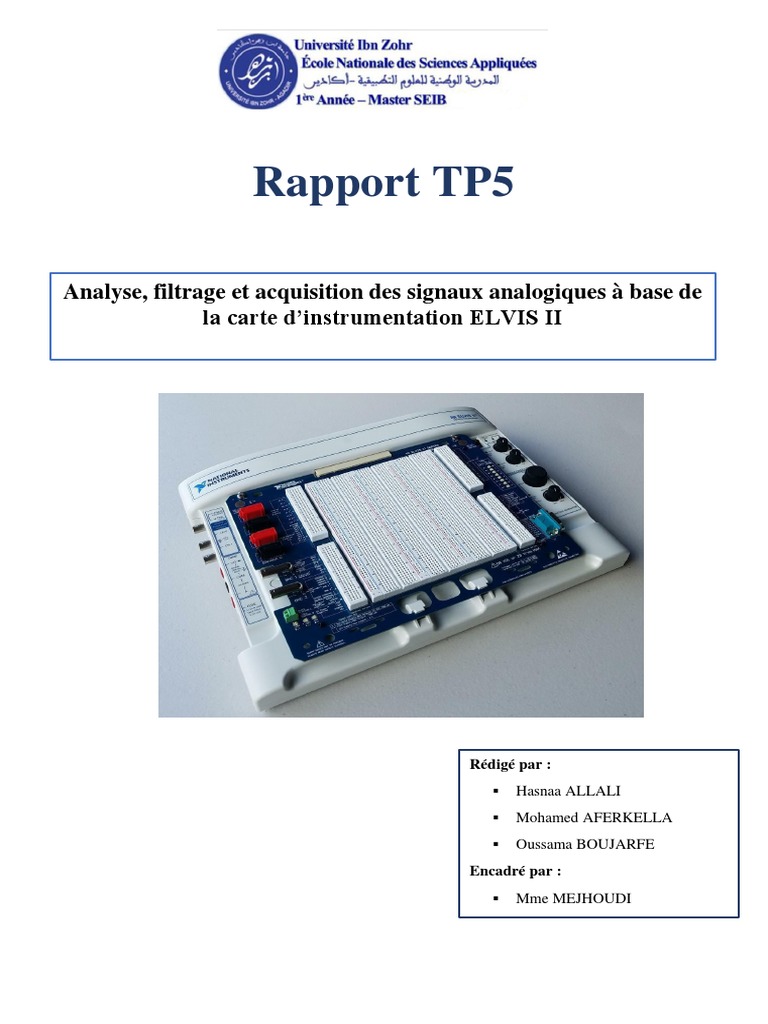

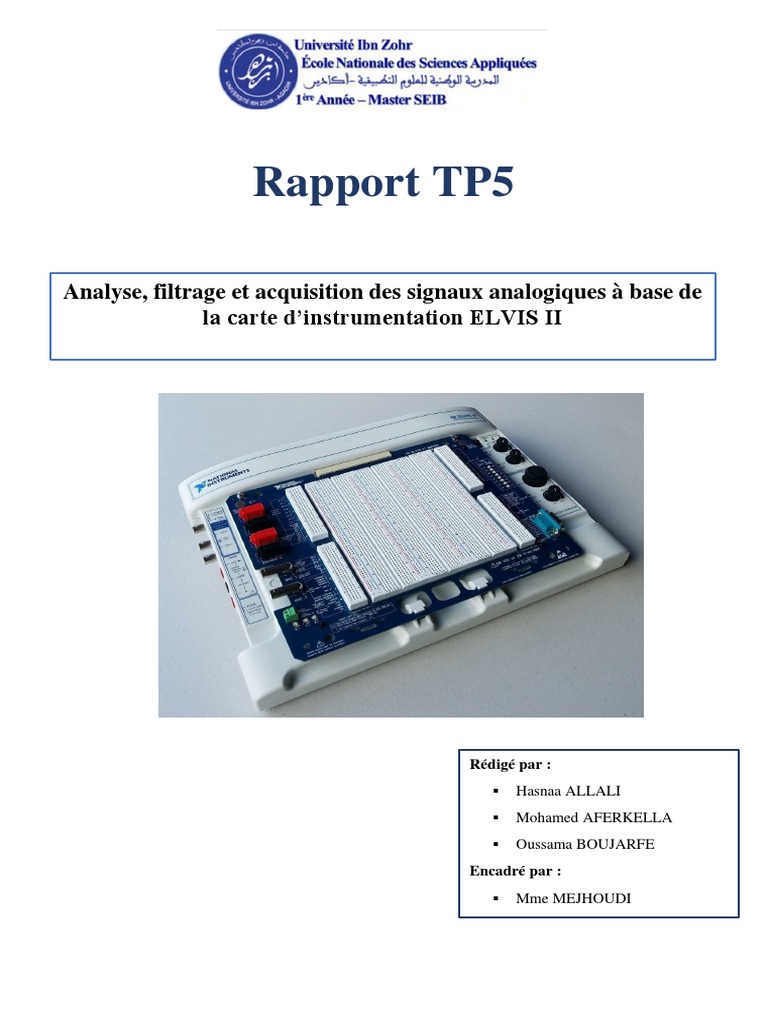

Rapport TP5

Analyse, filtrage et acquisition des signaux analogiques à base de

la carte d’instrumentation ELVIS II

Rédigé par :
▪ Hasnaa ALLALI
▪ Mohamed AFERKELLA
▪ Oussama BOUJARFE
Encadré par :
▪ Mme MEJHOUDI
Sommaire

Introduction générale ..................................................................................................... 3

Introduction........................................................................................................... 4

Présentation de la carte d’instrumentation des signaux analogiques ELVIS II............ 5

Partie 1 : Manipulation 1 ........................................................................................ 8

1.But de TP : .......................................................................................................... 8

2.Définition des filtres actifs et passifs :..................................................................... 8

5.La fréquence de coupure : .................................................................................. 10

10 . Interprétations : ............................................................................................. 14

11 . Conclusion ..................................................................................................... 15

Partie 2 : Manipulation 2 ...................................................................................... 16

4 . Interprétations : .............................................................................................. 19
Conclusion........................................................................................................... 20

Page | 2
 Introduction générale

Les étudiants en ingénierie ont besoin de voir les concepts qui leur sont enseignés dans le
contexte de systèmes réels. Ils doivent explorer les principes fondamentaux utilisés dans
les systèmes d'ingénierie, tout en travaillant en équipe et en appliquant ces principes
rapidement et efficacement.

Les étudiants peuvent effectuer des mesures plus vite et en toute confiance, tout en
expérimentant de manière plus approfondie à l'aide de NI ELVIS, qui combine les
instruments de qualité industrielle les plus importants dans une solution unique intuitive.
Dans cette courte série vidéo pratique, découvrez comment les instruments NI ELVIS
complètent votre programme.

L’objectif de ce TP est d’acquérir des compétences en matière de manipulation des

circuits électroniques ainsi que d’utiliser la carte ELVIS pour générer des signaux et
passer par la suite aux concepts de la programmation graphique avancée LABVIEW.

Page | 3
 Introduction

Ce TP propose de découvrir la carte d’instrumentation ELVIS II d’analyse des données

et filtrage électronique des signaux analogiques ainsi que l’acquisition des signaux
provenant de la carte ELVIS II, ensuite, la supervision en temps réel des états des signaux
via la programmation LABVIEW.

Le TP 5 est divisé en 2 manipulations. La première manipulation permet de concevoir un

circuit électronique à base de filtre passe-bas sur la carte ELVIS II dans un ordinateur via
une interface LABVIEW.

Page | 4
 Présentation de la carte d’instrumentation des
signaux analogiques ELVIS II

NI ELVIS II (Engineering Laboratory Virtual Instrumentation Suite) est un matériel de

travaux pratiques modulaires pour l'enseignement des sciences de l'ingénieur qui a
été développé spécifiquement pour l’enseignement supérieur. Son approche pratique
permet aux enseignants d'aider les étudiants à acquérir des compétences pratiques et
expérimentales. NI ELVIS II propose un ensemble intégré de 12 des instruments les plus
utilisés en laboratoire, parmi lesquels un oscilloscope, un multimètre numérique, un
générateur de fonctions, une alimentation variable et un analyseur de Bode. Grâce à cette
carte , on peut connecter un PC pour effectuer ces diverses mesures par le biais de l'USB
plug-and-play et construire des circuits sur une carte de prototypage amovible.
NI ELVIS intègre l'acquisition de données et contrôle/commande dans chaque nouveau
défi de conception, avec 16 entrées analogiques, quatre sorties analogiques et 40 lignes
d'E/S numériques, toutes alimentées par un FPGA Zynq de Xilinx entièrement
programmable. La souplesse de programmation pour l’envoi, la réception et le traitement
des signaux vous fournit un ensemble d'opportunités expérimentales en constante
expansion pour des expériences pédagogiques authentiques.

Figure 1: NI ELVIS II Plug-In Board Module Development Kit

Page | 5
La carte professionnelle ELVIS II combine le hardware et le software ; la figure suivante
montre un système NI ELVIS II typique.

Figure 2: Système NI ELVIS II typique

La carte Prototyping est une carte d’expérimentation sur laquelle on peut réaliser son
propre projet électronique en montant les composants électroniques sur les breadbord à
disposition. Par la suite, il est possible d’effectuer toutes les mesures nécessaires en
utilisant les logiciels installés sur ordinateur qui fonctionne comme des instruments de
mesure.
Cette carte contient également différents connecteurs et des indicateurs à voyants qui
rendent possible l’interface avec des circuits extérieurs ou bien l’affichage des stades sur
la carte. La figure 3 montre les différents composants de la Breadbord.

Page | 6
Figure 3: Différents composants de la Breadbord

Page | 7
 Partie 1 : Manipulation 1

1. But de TP :

Le but de ce 5éme TP peut être décrit en trois points essentielles :

• Manipuler des circuits électroniques.

• Acquérir les données via la carte professionnelle ELVIS II

• Réaliser un programme graphique avancé LABVIEW.

2. Définition des filtres actifs et passifs :

La fonction filtrage de fréquence sert à assurer la suppression des signaux de fréquences

non désirée et conserver ou même amplifier, les signaux de fréquence désirée.

Filtre passe-bas : Un filtre passe-bas est un filtre qui laisse passer les basses
fréquences et qui atténue les hautes fréquences, c'est-à-dire les fréquences supérieures à
la fréquence de coupure.

On peut distinguer deux types de filtres : filtre actif et filtre passif .

Les filtres passifs : Un filtre passif passe bas est un filtre constitué uniquement
d'éléments passifs, qui laisse passer les fréquences avec peu d'atténuation jusqu'à une
fréquence de coupure, et qui les atténue au-delà de cette fréquence de coupure.

Les filtres actifs : Les filtres actifs utilisent au moins un composant

actif (transistor, amplificateur opérationnel…).

Page | 8
 3. Nature des filtres :

Figure 4: filtre passif 1er ordre

Il s’agit d’un filtre passif, passe-bas 1er ordre : filtre constitué d’éléments passifs
uniquement (R-C) et d’un seul étage. Il est défini par la fonction de transfert suivante :
𝑘
𝐹 (𝑗𝑤) = 𝑤
1 + 𝑗 𝑤0

Diagramme de Bode :

Page | 9
 Figure 5: filtre passif passe-bas 2éme ordre

Ce filtre est passif, passe-bas 2éme ordre (2 cellules RC en cascade) , le comportement

de ce filtre peut être étudié en étudiant chacun des deux filtres successivement :

1
Ici nous avons : R1=R2=R et C1=C2=C donc : ω01=ω02=
𝑅𝐶

On déduit alors la fonction de transfert globale :

𝜔0 𝑒𝑡 𝜔1 𝑠𝑜𝑛𝑡 𝑙𝑒𝑠 𝑝𝑢𝑙𝑠𝑎𝑡𝑖𝑜𝑛𝑠 𝑑𝑒 𝑐𝑜𝑢𝑝𝑢𝑟𝑒.

Le diagramme de Bode peut être représenté comme le montre la figure suivante :

Page | 10
 Figure 6: diagramme de Bode d’un filtre passe-bas second ardre

Dernier Filtre :

Figure 7: filtre actif passe-bas 2éme ordre

C’est un filtre actif (présence d’AOP) , passe-bas 2éme ordre.

4. Les résistances R2 et R3 ont pour but d’ajouter du gain au filtre: l’amplificateur

en question est un amplificateur non inverseur dont le gain est :

Page | 11
 𝑉𝑜𝑢𝑡 𝑅2
𝐺= =1+
𝑉𝑖𝑛 𝑅3

Si nous supposons que R2=R3 nous aurons G=2

5. La fréquence de coupure :

Figure 8: filtre passe-bas

La fréquence de coupure de ce filtre correspond à :

1
𝑓𝑐 =
2×𝜋×𝑅×𝐶

6. Pour une fréquence de coupure fc=150Hz et à base des composants présentés

dans la figure 3, nous avons proposé les valeurs suivantes pour les résistances et
les capacités :

R=1KΩ et C=1µF

7. 9. Ensuite , nous avons réalisé les montages des figures précédentes sur la carte
ELVIS II avec comme entrée le port FGEN.

Page | 12
 Figure 9: Montage réalisé

10. En utilisant l’application de traceur de Bode, on obtient les résultats suivants qui sont
présentés dans les figures qui suivent :

Figure 10: Diagramme de Bode (gain et phase) du 1er filtre

Page | 13
Figure 11: Diagramme de Bode (gain et phase) du 2eme filtre

Page | 14
 Figure 12:Diagramme de Bode (gain et phase) du 3éme filtre

10 . Interprétations :
Le 1er filtre démontre une réponse en fréquence relativement constante aux basses
fréquences et un gain décroissant aux fréquences supérieure à la fréquence de coupure
qui, théoriquement, se trouve à -3dB.

La fréquence de coupure calculée théoriquement est aux alentours de 150Hz, le graphe

montre que la fréquence de coupure à -3dB se trouve effectivement à 150Hz
En ce qui concerne la phase, le graphe obtenu vérifie les résultats théoriques, la phase se
𝜋
trouve entre 0 et -2 .

Le 2éme filtre, qui est un filtre passe-bas mais 2éme ordre, on constate que le graphe du gain
n’a pas changé par rapport au filtre précédent, mais c’est la phase qui se trouve ici entre
0 et -π et la fréquence de coupure qui se situe à -6dB dans ce cas.

Page | 15
Le dernier filtre qui correspond à un filtre passe-bas actif, on remarque que le gain s’est
amplifié grâce à l’AOP (×2fois), il ne débute plus à 0, alors que la phase se trouve entre
0 et -π comme dans le filtre précédent.

11 . Conclusion
Les résultats obtenus vérifient les résultats théoriques. Il existe des petites malformations
des courbes de la phase qui sont dus aux bruits extérieurs.

Page | 16
 Partie 2 : Manipulation 2
Le but de cette manipulation est de réaliser un oscilloscope sur LABVIEW pour visualiser
les sorties des filtres proposés préalablement.

1. A partir du module NI ELVIS FunctionGenerator, on valide la génération d’un

signal sinusoïdal à la sortie FGEN en mode manuel.

Figure 13: fenêtre de génération des fonctions

2. Nous avons utilisé le module d’oscilloscope de NI ELVIS pour créer

l’oscilloscope.

Page | 17
 Figure 14: Fenêtre d'oscilloscope

3. Diagramme LABVIEW qui assure les fonctionnalités de la face-avant de la figure

suivante :

Figure 15: Face-avant de l'oscilloscope à base du ELVIS II

Voici le diagramme dans la fig suivante réalisé en LABVIEW :

Page | 18
 Figure 16: Diagramme LABVIEW

Résultats :

Figure 17: Graphes de la 2éme manipulation

Page | 19
 4 . Interprétation:

Avec NI ELVIS oscilloscope, nous avons pu visualiser les sorties des filtres proposés
préalablement.
Nous constatons que les fréquences inférieures à la fréquence de coupure sont
éliminées, et que l’amplitude est égale à 2 fois l’amplitude initial.

Page | 20
 Conclusion générale
Ce TP effectué le Jeudi 21 Novembre 2019 avait pour but de construire des filtres
électroniques passe-bas sur la carte ELVIS II, puis visualiser les signaux provenant de
cette carte via une interface LABVIEW.

Durant la première manipulation, nous avons réalisé les montages des filtres proposés
dans le TP ; filtre passe-bas passif 1er ordre, filtre passe-bas passif 2éme ordre et
finalement un filtre passe-bas actif du second ordre.

Les résultats obtenus à l’aide de l’outil traceur de Bode sont conformes aux résultats
théoriques, et finalement , lors de la 2éme manipulation, nous avons visualisé les
signaux provenant de la carte ELVIS II en concevant un oscilloscope sur LABVIEW.
