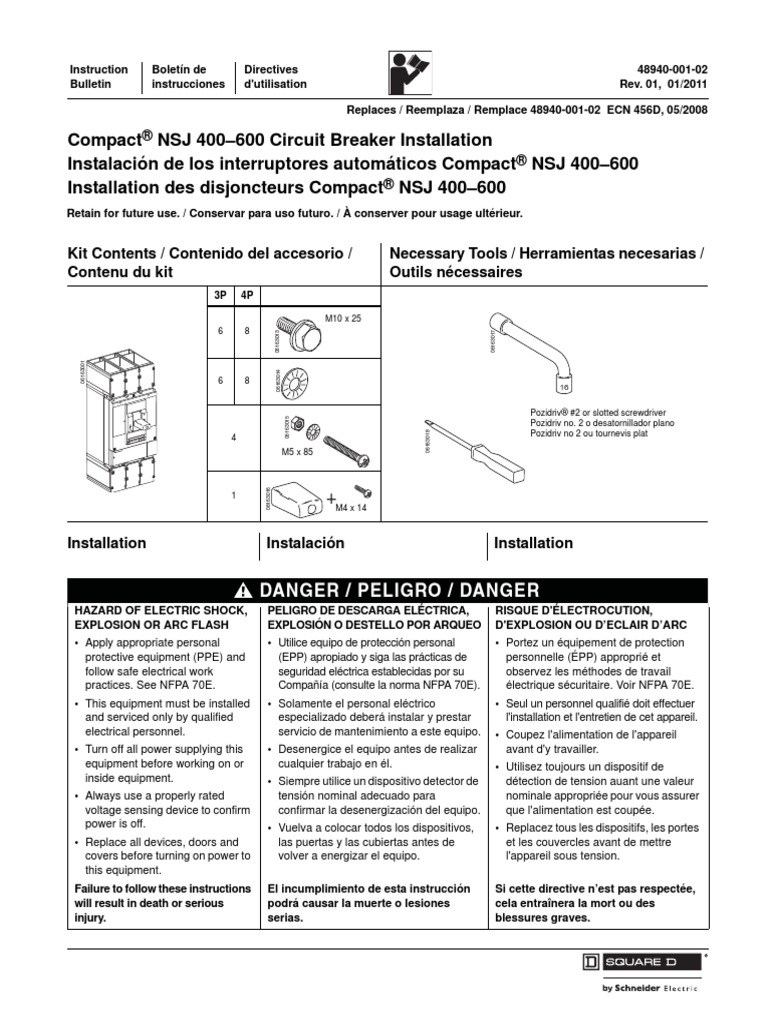

Instruction Boletín de Directives 48940-001-02

Bulletin instrucciones d'utilisation Rev. 01, 01/2011

Replaces / Reemplaza / Remplace 48940-001-02 ECN 456D, 05/2008

Compact® NSJ 400–600 Circuit Breaker Installation

Instalación de los interruptores automáticos Compact® NSJ 400–600
Installation des disjoncteurs Compact® NSJ 400–600
Retain for future use. / Conservar para uso futuro. / À conserver pour usage ultérieur.

Kit Contents / Contenido del accesorio / Necessary Tools / Herramientas necesarias /

Contenu du kit Outils nécessaires
3P 4P

M10 x 25
6 8

06163017
06163013
06163001

06163014

6 8
16

Pozidriv® #2 or slotted screwdriver

06163015

Pozidriv no. 2 o desatornillador plano

06163018
4 Pozidriv no 2 ou tournevis plat
push
to
trip

M5 x 85
06163016

1
+M4 x 14

Installation Instalación Installation

DANGER / PELIGRO / DANGER

HAZARD OF ELECTRIC SHOCK,
EXPLOSION OR ARC FLASH
• Apply appropriate personal
protective equipment (PPE) and
follow safe electrical work
practices. See NFPA 70E.
• This equipment must be installed
and serviced only by qualified
electrical personnel.
• Turn off all power supplying this
equipment before working on or
inside equipment.
• Always use a properly rated
voltage sensing device to confirm
power is off.
• Replace all devices, doors and
covers before turning on power to
this equipment.
Failure to follow these instructions
will result in death or serious
injury.
PELIGRO DE DESCARGA ELÉCTRICA,
EXPLOSIÓN O DESTELLO POR ARQUEO
• Utilice equipo de protección personal
(EPP) apropiado y siga las prácticas de
seguridad eléctrica establecidas por su
Compañía (consulte la norma NFPA 70E).
• Solamente el personal eléctrico
especializado deberá instalar y prestar
servicio de mantenimiento a este equipo.
• Desenergice el equipo antes de realizar
cualquier trabajo en él.
• Siempre utilice un dispositivo detector de
tensión nominal adecuado para
confirmar la desenergización del equipo.
• Vuelva a colocar todos los dispositivos,
las puertas y las cubiertas antes de
volver a energizar el equipo.
El incumplimiento de esta instrucción
podrá causar la muerte o lesiones
serias.
RISQUE D'ÉLECTROCUTION,
D'EXPLOSION OU D’ECLAIR D’ARC
• Portez un équipement de protection
personnelle (ÉPP) approprié et
observez les méthodes de travail
électrique sécuritaire. Voir NFPA 70E.
• Seul un personnel qualifié doit effectuer
l'installation et l'entretien de cet appareil.
• Coupez l'alimentation de l'appareil
avant d'y travailler.
• Utilisez toujours un dispositif de
détection de tension auant une valeur
nominale appropriée pour vous assurer
que l'alimentation est coupée.
• Replacez tous les dispositifs, les portes
et les couvercles avant de mettre
l'appareil sous tension.
Si cette directive n’est pas respectée,
cela entraînera la mort ou des
blessures graves.
Compact® NSJ 400–600 Circuit Breaker Installation
Instalación de los interruptores automáticos Compact® NSJ 400–600 48940-001-02
Installation des disjoncteurs Compact® NSJ 400–600 Rev. 01, 01/2011

Circuit Breaker Installation Instalación del interruptor Installation du disjoncteur

1. Turn off all power supplying this
equipment before working on or
inside equipment.
2. Install handle (A) using screw
provided.
3. Turn off circuit breaker (B).
4. Turn on circuit breaker (C).
5. Press the “push to trip” button to
trip circuit breaker (D) and
confirm circuit breaker is in
tripped position.
06163004
automátic
1. Desenergice el equipo antes de
realizar cualquier trabajo en él.
2. Instale de palanca (A) utilizando el
tornillo incluido.
3. Desconecte el interruptor automático
(B).
4. Energice el interruptor automático (C).
5. Presione el botón de disparo para
disparar el interruptor automático (D) y
asegúrese de que éste se encuentre
en la posición de disparado.
1. Couper l'alimentation de l'appareil
avant d'y travailler.
2. Installer de la manette (A) à l'aide de la
vis fournie.
3. Mettre le disjoncteur hors tension (B).
4. Mettre le disjoncteur sous tension (C).
5. Déclencher le disjoncteur en appuyant
sur le bouton pousser-pour-déclencher
(D) et s'assurer que le disjoncteur est
en position déclenché.

CLICK!
B C
06163019

Tripped
ON Disparado
OFF
Cerrado Déclenché
Abierto D
Arrêt push
to
Marche push
to
trip

trip

Push To Trip
push
to
trip

A Boton de disparo
Pousser pour déclencher
push
to
trip

26.4 lb-in / lbs-pulg / lb-po

(3 N•m)

Outgoing Circuit Identificación de los circuitos Identification du circuit de

Identification
Compact NS circuit breakers come
with labels designed for handwritten
indications.
It is also possible to use preprinted
Telemecanique® labels, catalog
No. AB1 (sixteen characters).
06163003
de salida
Los interruptores automáticos Compact
NS vienen con etiquetas diseñadas para
escribir indicaciones a mano.
También es posible usar etiquetas
Telemecanique preimpresas, no. de
catálogo AB1 (de dieciséis caracteres)
sortie
Les disjoncteurs Compact NS sont livrés
avec des étiquettes conçues pour des
indications écrites à la main.
Il est également possible d’utiliser des
étiquettes Telemecanique préimprimées,
no de catalogue AB1 (seize caractères).

.P
DE P O

push
to
push
to
trip
trip

AB1

2 © 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
 Compact® NSJ 400–600 Circuit Breaker Installation
48940-001-02 Instalación de los interruptores automáticos Compact® NSJ 400–600
Rev. 01, 01/2011 Installation des disjoncteurs Compact® NSJ 400–600

Circuit Breaker Installation Instalación del interruptor Installation du disjoncteur

automátic
6. Prepare enclosure. 6. Prepare el gabinete.
— Drill mounting holes in — Perfore los agujeros en la superficie
mounting surface. If tapping, de montaje. Agujeros roscados para
tap holes for M5 x .8 threads. tornillos con roscas de M5 x .8.
— Cut opening in cover for — Haga un corte en la cubierta para la
circuit breaker handle, handle palanca del interruptor automático,
escutcheon, accessory cover, el escudo de la palanca, la cubierta
or accessory cover de accesorios o el escudo de la
escutcheon. cubierta de accesorios.
7. Mount circuit breaker using two 7. Instale el interruptor automático
M5 x 85 mm screws (A, utilizando los dos tornillos de
provided). M5 x 70 mm (A incluidos).
6. Préparer le boîtier.
— Percer les trous de montage dans
la surface de montage. Tarauder
les trous pour filetage de M5 x .8.
— Découper une ouverture dans le
couvercle pour la manette du
disjoncteur, le plastron de la
manette du disjoncteur, le couvercle
des accessoires ou le plastron du
couvercle des accessoires.
7. Monter le disjoncteur à l'aide des deux
vis de M5 x 70 mm (A, fournies).

3P 4P
1.3
Ø
(32)
06163002

0.2
Ø
(6)
7.9 8.9 M5 x 85
(200) (227)

06163015
X X 60 lib-in.
7 N•m

4 4.5 A
(100) (113.5)

0.9 0.9
(22.5) (22.5)
1.7 3.5
(45) (90)
1.7 1.7 1.7 1.7 1.7
(45) (45) (45) (45) (45) in. / pulg / po
Y Y (mm)

© 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés 3
Compact® NSJ 400–600 Circuit Breaker Installation
Instalación de los interruptores automáticos Compact® NSJ 400–600 48940-001-02
Installation des disjoncteurs Compact® NSJ 400–600 Rev. 01, 01/2011

Accessory and Control Wiring
Installation
1. Loosen accessory cover screws
and remove accessory cover (A)
as directed in circuit breaker
instruction bulletin shipped with
the circuit breaker.
2. Install auxiliary devices into
corresponding accessory
compartments (B).
3. Remove appropriate tab (C) from
wire opening in cover. Route wire
through wire opening in
accessory cover to avoid pinching
wires.
4. Replace accessory cover, being
careful not to pinch wires when
installing cover. Replace all
accessory cover screws. Do not
exceed torque specification of
screws.
Instalación de los accesorios y
cables de control
1. Afloje los tornillos de la cubierta de los
accesorios y desmóntela tal como se
indica en el boletín de instrucciones
incluido con el interruptor automático.
2. Instale el contacto auxiliar en el
compartimiento de accesorios
correspondiente como se muestra en
la figura.
3. Retire la lengüeta apropiada de la
abertura para cables en la cubierta.
Dirija los cables por la abertura en la
cubierta de accesorios para evitar
pellizcarlos.
4. Vuelva a colocar la cubierta de
accesorios, tenga cuidado de no
pellizcar los cables al instalarla. Vuelva a
colocar todos los tornillos de la cubierta
de accesorios. No sobrepase los valores
de par de apriete especificados para los
tornillos.
Installation des accessoires et du
câblage de contrôle
1. Desserrer les vis du couvercle des
accessoires et enlever le couvercle des
accessoires selon les directives
d’utilisation du disjoncteur qui
l’accompagnent.
2. Installer l'interrupteur auxiliaire dans le
compartiment des accessoires
correspondant, comme indiqué dans
les figures à droite.
3. Retirer la languette appropriée de
l’ouverture pour câbles dans le
couvercle. Acheminer le câble dans
l’ouverture dans le couvercle des
accessoires pour éviter de serrer les
câbles.
4. Remettre le couvercle des accessoires
en place, en faisant attention de ne pas
pincer des fils lors de son installation.
Replacer toutes les vis du couvercle
des accessoires. Ne pas dépasser les
spécifications de couple des vis.

Auxilliary Devices / Dispositivos auxiliares / Dispositifs auxiliaires

Auxilliary Contact
06163020

AX / OF Contacto auxiliar
Contact auxiliaire
Alarm Switch
AL / SD Contacto de alarma
AL / SD
Interrupteur d'alarme AX #1 / OF #1
Undervoltage Trip AX #2 / OF #2
18–14 AWG OAL / SDE
UVR / MN Disparo por baja tensión AX #3 / OF #3
(1–2 mm2)
Déclencheur sur baisse de tension
UVR / MN
Shunt Trip
SHT / MX Disparo en derivación SHT / MX
Déclencheur shunt
Overcurrent Trip
OAL / SDE Disparo por sobrecorriente
B push
to
trip

Déclencheur par surintensité

A

C
06163005

18–14 AWG
(1–2.5 mm2)
C
C
06163021

push
to
trip

3 x 17.7 lb-in / lbs-pulg /lb-po

(3 x 2 N•m)

4 © 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
 Compact® NSJ 400–600 Circuit Breaker Installation
48940-001-02 Instalación de los interruptores automáticos Compact® NSJ 400–600
Rev. 01, 01/2011 Installation des disjoncteurs Compact® NSJ 400–600

Neutral Protection Ajuste de la protección Réglage de la protection du

Adjustment neutra neutre

WARNING / ADVERTENCIA / AVERTISSEMENT

HAZARD OF NEUTRAL
CONDUCTOR DAMAGE
Set the neutral protection
adjustment.
Failure to follow these
instructions can result in neutral
conductor overheating which
may lead to personal injury or fire
damage.
PELIGRO DE DAÑO AL CONDUCTOR
NEUTRO
Realice el ajuste para la protección del
neutro.
El incumplimiento de esta instrucción
puede causar sobrecalentamiento al
conductor neutro lo que a su vez puede
causar lesiones al personal o producir
un incendio.
RISQUE D'ENDOMMAGEMENT DU
CONDUCTEUR NEUTRE
Effectuez le réglage de protection du
neutre.
Si cette précaution n'est pas
respectée, cela peut entraîner une
surchauffe du conducteur neutre
pouvant conduire à des blessures ou
un incendie.

1. Open switch cover (A).
2. Adjust the appropriate switches
(B) to desired values.
3. Replace switch cover (C).
4. Use a lead seal (D), if necessary,
to provide tamper evidence.
06163006
1. Abra la cubierta de los selectores (A).
2. Ajuste los valores deseados en los
selectores apropiados (B).
3. Vuelva a colocar la cubierta de los
selectores (C).
4. Si es necesario, utilice un sello de
plomo (D) para hacer evidentes
posibles manipulaciones.
1. Ouvrir le couvercle des commutateurs
(A).
2. Régler les commutateurs appropriés
(B) aux valeurs désirées.
3. Remmetre le couvercle des
commutateurs en place (C).
4. Utiliser un sceau (D), si nécessaire,
pour fournir une preuve de fraude.

C D
B
4.4 lb-in / lbs-pulg / lb-po
(0.5 N•m)

© 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés 5
Compact® NSJ 400–600 Circuit Breaker Installation
Instalación de los interruptores automáticos Compact® NSJ 400–600 48940-001-02
Installation des disjoncteurs Compact® NSJ 400–600 Rev. 01, 01/2011

Cable Installation Instalación de los cables Installation des câbles

CAUTION / PRECAUCIÓN / ATTENTION

HAZARD OF FALSE TORQUE
INDICATION
Do not allow conductor strands to
interfere with threads of wire binding
screw.
Failure to follow this instruction
can result in equipment damage.
PELIGRO DE INDICACIÓN FALSA DE
PAR DE APRIETE
No permita que los hilos del conductor
interfieran con las roscas del tornillo de
sujeción de cables.
El incumplimiento de esta instrucción
puede causar daño al equipo.
RISQUE D'INDICATION ERRONÉE DU
COUPLE
Ne laissez pas les torons du conducteur
s'engager dans les filets de la vis de
fixation.
Si cette directive n’est pas respectée,
cela peut entraîner des dommages
matériels.

Table / Tabla / Tableau 1 : Lug Information / Información de las zapatas / Information sur les cosses
Catalog Number / Conductor / Conducteur
No. de catálogo / Strip Length1/ Wire Binding Screw Torque /
No de catalogue Type / Size / Sección sin aislamiento1 / Par de apriete del tornillo de sujeción
Lug / Tipo / Calibre / Longueur de dénudage1 de cables /
3P (x 6) Couple de la vis de fixation de fils
Zapatas / Type Calibre
4P (x 8)
Cosses
2 AWG–500 kcmil
Al
(35–240 mm2) 1.2 in.
32508
2 AWG–600 kcmil (31 mm)
Cu
(35–300 mm2)
(2) 2/0 AWG–500 kcmil 275 lb-in /lbs-pulg / lb-po
Al (31 N•m)
(70–240 mm2) (1) 1.2 in.
(31 mm)
32510
(2) 2/0 AWG–350 kcmil (1) 2.4 in.
Cu (61 mm)
(70–185 mm2)

1 Conductors must be cut square for secure termination. /

Para obtener una conexión segura en las terminaciones, corte en forma cuadrada los conductores. /
Les conducteurs doivent être coupés droits pour assurer une terminaison sûre.

1. Square conductor ends and
preform conductors to final
configuration. Using a proper
insulation stripping tool, strip
conductor ends as recommended
in Table 1. Do not nick strands.
1. Corte las puntas de los conductores en
forma cuadrada y prefórmelos en la
configuración final. Con una
herramienta de aislamiento adecuada,
pele las puntas de los conductores en
las medidas recomendadas en la
tabla 1. No ranure los hilos.
1. Couper les extrémités des conducteurs
bien droit et leur donner leur
configuration définitive. Au moyen d'un
outil à dénuder l'isolation approprié,
dénuder les extrémités des
conducteurs comme recommandé au
tableau 1. Ne pas entailler les torons.

6 © 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
 Compact® NSJ 400–600 Circuit Breaker Installation
48940-001-02 Instalación de los interruptores automáticos Compact® NSJ 400–600
Rev. 01, 01/2011 Installation des disjoncteurs Compact® NSJ 400–600

2. Remove lug covers (A). 2. Desmonte las cubiertas de las 2. Retirer les couvercles de cosses (A).
zapatas (A).
3. If lugs are not installed: 3. Si las zapatas no están instaladas: 3. En l’absence de cosses :
a. Remove end covers (B). a. Retire las cubiertas (B) de los a. Retirer les couvercles des
b. Install lugs (C). extremos finales. extrémités (B).
b. Instale las zapatas (C). b. Installer les cosses (C).
4. Install cables in lug (D) and 4. Instale los cables en la zapata (D) y 4. Installer les câbles dans les cosses (D)
torque wire binding screw as apriete el tornillo de sujeción de cables et serrer la vis de fixation de fils au
recommended on the faceplate en los valores recomendados en la couple recommandé sur la plaque
and Table 1. placa frontal y en la tabla 1. avant et au tableau 1.
5. Replace end covers (E), if 5. Vuelva a colocar las cubiertas (E) de 5. Replacer les couvercles des extrémités
removed. los extremos finales, si fueron (E), s’ils ont été retirés.
retiradas.
6. Replace lug covers (F). 6. Vuelva a colocar las cubiertas (F) de 6. Replacer le couvercle des cosses (F).
las zapatas.
06163010
06163022

2–3/0 AWG 4/0 AWG–500 kcmil

push
to
A (35–95 mm2) (120–240 mm2)
5/16 in. / pulg / po
trip

(8 mm)

275 lb-in / lbs-pulg / lb-po

B (31 N•m)

A B

A A

(6 mm) D A = 0.96 in. / pulg / po

(24,5 mm)
327 lb-in / lbs-pulg / lb-po B = 0.7 in. / pulg / po
(37 N•m) (18 mm)

10 lb-in / lbs-pulg / lb-po

06163010

10 lb-in / lbs-pulg / lb-po

(1.2 N•m)
(1.2 N•m)

F
3P x6 push
to

4P x8
trip

3P x16
E 4P x20

© 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés 7
Compact® NSJ 400–600 Circuit Breaker Installation
Instalación de los interruptores automáticos Compact® NSJ 400–600 48940-001-02
Installation des disjoncteurs Compact® NSJ 400–600 Rev. 01, 01/2011

Bus Installation Instalación de la barra Installation de la barre-bus

1. Remove lug covers (A).
2. Remove end covers (B)
3. Remove lugs (C), if installed.
4. Prepare bus connection (D).
5. Install bus, using supplied
hardware (E).
6. Replace end covers (F) , if
removed.
7. Replace lug covers (G).
1. Desmonte las cubiertas de las
zapatas (A).
2. Retire las cubiertas (B) de los extremos
finales.
3. Retire las zapatas (C) si están
instaladas.
4. Prepare la conexión (D) de barras.
5. Instale la barra utilizando los herrajes
incluidos (E).
6. Vuelva a colocar las cubiertas (F) de los
extremos finales, si fueron retiradas.
7. Vuelva a colocar las cubiertas (G) de
las zapatas.
1. Retirer les couvercles de cosses (A).
2. Retirer les couvercles des
extrémités (B).
3. Retirer les cosses (C), si elles ont été
installées.
4. Préparer le raccordement de la barre-
bus (D).
5. Installer la barre-bus à l'aide de la
quincaillerie (E) fournie.
6. Replacer les couvercles des extrémités
(F), s’ils ont été retirés.
7. Replacer le couvercle des cosses (G).

C
06163022

or
o
ou
06163011

push
to

A
trip

B
06163024

D
G

10 lb-in / lbs-pulg / lb-po 10 lb-in / lbs-pulg / lb-po

(1.2 N•m) (1.2 N•m)

3P x6 F
push
to

4P x8
trip

3P x16
442 lb-in / lbs-pulg / lb-po 4P x20
(50 N•m)

E
M10 x 25
5/8 in / pulg / po
(16 mm)

8 © 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
 Compact® NSJ 400–600 Circuit Breaker Installation
48940-001-02 Instalación de los interruptores automáticos Compact® NSJ 400–600
Rev. 01, 01/2011 Installation des disjoncteurs Compact® NSJ 400–600

Rear Connection Installation Instalación de las conexiones traseras Installation de raccordement arrière

CAUTION / PRECAUCIÓN / ATTENTION

HAZARD OF EQUIPMENT PELIGRO DE DAÑO AL EQUIPO RISQUE DE DOMMAGES MATÉRIELS
DAMAGE Las terminales traseras apoyadas Les bornes arrière correctement mises
Properly seated rear terminals are correctamente no son sostenidas en place ne sont pas maintenues de
not rigidly held, they must be able to rígidamente, éstas deben ser capaces de façon rigide, elles doivent pouvoir bouger
shift slightly after bolt is tightened. desplazarse ligeramente después de haber légèrement après avoir serré le boulon.
Failure to follow these apretado el tornillo. Si cette directive n'est pas respectée,
instructions can result in El incumplimiento de esta instrucción cela peut entraîner des dommages
equipment damage. puede causar daño al equipo. matériels.

1. Remove lug covers (A). 1. Desmonte las cubiertas de las zapatas (A). 1. Retirer les couvercles de cosses (A).

2. Remove end covers (B).
3. Remove lugs (C), if installed.
4. Remove rear knockouts (D).
5. Install rear connectors (E). Short
(a) and long (b) rear connections
must be alternated. Confirm that
terminals can shift slightly after
bolt is tightened.
6. Install short terminal covers (F)
(included in kit).
2. Retire las cubiertas (B) de los extremos
finales.
3. Retire las zapatas (C) si están instaladas.
4. Retire los discos desprendibles (D) traseros. 4. Retirer les débouchures arrière (D).
5. Instale los conectores traseros (E). Las
conexiones traseras cortas (a) y largas (b)
deben ser alternadas. Asegúrese de que
las terminales se puedan desplazar
ligeramente después de apretar el tornillo.
6. Instale las cubiertas de terminales cortas
(F), si vienen incluidas con el equipo.
2. Retirer les couvercles des
extrémités (B).
3. Retirer les cosses (C), si elles ont été
installées.
5. Installer les connecteurs arrière (E). Les
raccordements arrière courts (a) et longs
(b) doivent être alternés. S’assurer que
les bornes peuvent bouger légèrement
après avoir serré le boulon.
6. Installer les couvercles des bornes
courtes (F) (inclus dans le kit).

or
o
06163022

ou
06163011

D
push
to
trip
06163012

A
4.4 lb-in / lbs-pulg / lb-po
F (0,5 N•m)
B

push
to
trip
06163026

B
A A 3P x2 32562
B 4P x2 32563 push
to
trip

A 3P x4
3P x2 32475 x1 32476
4P x8
4P x2 32475 x2 32476
06163025

E 177 lb-in / lbs-pulg / lb-po

(20 N•m)
5/8 in. / pulg / po
M10 x 25 (16 mm)

© 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés 9
Compact® NSJ 400–600 Circuit Breaker Installation
Instalación de los interruptores automáticos Compact® NSJ 400–600
Installation des disjoncteurs Compact® NSJ 400–600
Circuit Breaker Removal
HAZARD OF ELECTRIC SHOCK,
EXPLOSION OR ARC FLASH
• Apply appropriate personal
protective equipment (PPE) and
follow safe electrical work
practices. See NFPA 70E.
• This equipment must be installed
and serviced only by qualified
electrical personnel.
• Turn off all power supplying this
equipment before working on or
inside equipment.
• Always use a properly rated
voltage sensing device to confirm
power is off.
• Replace all devices, doors and
covers before turning on power to
this equipment.
Failure to follow these
instructions will result in death or
serious injury.
1. Turn off all power supplying this
equipment before working on or
inside equipment.
2. Remove circuit breaker in
reverse order of installation.
Test
• Test at installation:
a. Turn off all power supplying this
equipment before working on
or inside equipment.
b. Turn circuit breaker off (A),
then turn on (B).
c. Press push-to-trip button (C)
to place circuit breaker in
tripped position.
• Repeat once a year to exercise
circuit breaker.
NOTE: Push-to-trip button will not
trip circuit breaker if it is in the off (O)
position.
10 © 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
Desmontaje del interruptor
DANGER / PELIGRO / DANGER
PELIGRO DE DESCARGA ELÉCTRICA,
EXPLOSIÓN O DESTELLO POR ARQUEO
• Utilice equipo de protección personal
(EPP) apropiado y siga las prácticas de
seguridad eléctrica establecidas por su
Compañía (consulte la norma NFPA 70E).
• Solamente el personal eléctrico
especializado deberá instalar y prestar
servicio de mantenimiento a este equipo.
• Desenergice el equipo antes de realizar
cualquier trabajo en él.
• Siempre utilice un dispositivo detector de
tensión nominal adecuado para
confirmar la desenergización del equipo.
• Vuelva a colocar todos los dispositivos,
las puertas y las cubiertas antes de
volver a energizar el equipo.
El incumplimiento de esta instrucción
podrá causar la muerte o lesiones
serias.
1. Desenergice el equipo antes de
realizar cualquier trabajo en él.
2. Desmonte el interruptor en el orden
inverso al de su instalación.
Prueba
• Pruebe durante la instalación:
a. Desenergice el equipo antes de
realizar cualquier trabajo en él.
b. Coloque el interruptor automático
en la posición de abierto (A), y
luego en la posición de cerrado (B).
c. Presione el botón de disparo (C)
para colocar el interruptor en la
posición de disparado.
• Repita una prueba anual para volver a
verificar el interruptor.
NOTA: El botón de disparo no disparará el
interruptor automático si se encuentra en
la posición de abierto (O).
48940-001-02
Rev. 01, 01/2011
Démontage du disjoncteur
RISQUE D'ÉLECTROCUTION,
D'EXPLOSION OU D’ECLAIR D’ARC
• Portez un équipement de protection
personnel (ÉPP) approprié et observez
les méthodes de travail électrique
sécuritaire. Voir NFPA 70E.
• Seul un personnel qualifié doit effectuer
l'installation et l'entretien de cet
appareil.
• Coupez l'alimentation de l'appareil
avant d'y travailler.
• Utilisez toujours un dispositif de
détection de tension à valeur nominale
appropriée pour s'assurer que
l'alimentation est coupée.
• Replacez tous les dispositifs, les portes
et les couvercles avant de mettre
l'appareil sous tension.
Si cette directive n’est pas respectée,
cela entraînera la mort ou des
blessures graves.
1. Couper l'alimentation de l'appareil
avant d'y travailler.
2. Retirer le disjoncteur dans l'ordre
inverse de son installation.
Essai
• Essai à l’installation :
a. Couper l'alimentation de l'appareil
avant d'y travailler.
b. Mettre le disjoncteur hors tension
(A), puis sous tension (B).
c. Appuyer sur le bouton pousser-pour-
déclencher (C) pour mettre le
disjoncteur dans la position de
déclenché.
• Répéter une fois par an simplement
pour manœuvrer le disjoncteur.
REMARQUE : Le bouton ne provoque pas
le déclenchement du disjoncteur si ce
dernier est en position d'arrêt (O).
 Compact® NSJ 400–600 Circuit Breaker Installation
48940-001-02 Instalación de los interruptores automáticos Compact® NSJ 400–600
Rev. 01, 01/2011 Installation des disjoncteurs Compact® NSJ 400–600

CLICK!
A B
06163019

Tripped
ON Disparado D
OFF
Cerrado Déclenché
Abierto
Arrêt push
to
Marche push
to
trip

trip

Push To Trip
push
to
trip

Boton de disparo
C Pousser pour déclencher

Troubleshooting Diagnóstico de problemas Dépannage

If problems occur during installation, Si se presentan problemas durante la Si des problèmes surviennent pendant
refer to the following guide. If trouble instalación, consulte la siguiente guía. Si l'installation, se reporter aux consignes
persists, contact the local field office. persiste el problema, póngase en contacto suivantes. Si les problèmes persistent,
con su distribuidor más cercano. contacter le bureau de service local.

DANGER / PELIGRO / DANGER

HAZARD OF ELECTRIC SHOCK,
EXPLOSION, OR ARC FLASH
• This equipment must be installed
and serviced only by qualified
electrical personnel.
• Turn off all power supplying this
equipment before working on or
inside equipment.
• Always use a properly rated
voltage sensing device to confirm
power is off.
• Replace all devices, doors and
covers before turning on power to
this equipment.
• Qualified persons performing
diagnostics or troubleshooting
that require electrical conductors
to be energized must comply with
NFPA 70 E - Standard for
Electrical Safety Requirements
for Employee Workplaces and
OSHA Standards - 29 CFR Part
1910 Subpart S - Electrical.
Failure to follow these
instructions will result in death or
serious injury.
PELIGRO DE DESCARGA ELÉCTRICA,
EXPLOSIÓN O DESTELLO POR ARQUEO
• Solamente el personal eléctrico
especializado deberá instalar y prestar
servicio de mantenimiento a este equipo.
• Desenergice el equipo antes de realizar
cualquier trabajo en él.
• Siempre utilice un dispositivo detector de
tensión nominal adecuado para
confirmar la desenergización del equipo.
• Vuelva a colocar todos los dispositivos,
las puertas y las cubiertas antes de
volver a energizar el equipo.
• El personal calificado a cargo de la
realización de diagnóstico de problemas
quienes energizarán los conductores
eléctricos debe cumplir con la norma 70E
del NFPA que trata sobre los requisitos
de seguridad eléctrica para el personal
en el sitio de trabajo así como la norma
29 CFR Parte 1910, Sub-parte S de
OSHA que también trata sobre la
seguridad eléctrica.
El incumplimiento de esta instrucción
podrá causar la muerte o lesiones
serias.
RISQUE D'ÉLECTROCUTION,
D'EXPLOSION OU D'ÉCLAIR D'ARC
• Seul un personnel qualifié doit effectuer
l'installation et l'entretien de cet appareil.
• Couper l'alimentation de l'appareil
avant d'y travailler.
• Utilisez toujours un dispositif de
détection de tension à valeur nominale
appropriée pour vous assurer que
l'alimentation est coupée.
• Replacez tous les dispositifs, les portes
et les couvercles avant de mettre
l'appareil sous tension.
• Les personnes qualifiées pour effectuer
des diagnostics ou un dépannage qui
exigent la mise sous tension de
conducteurs électriques doivent se
conformer à la norme NFPA 70 E sur
les exigences de sécurité électrique
pour le lieu de travail des employés et
aux normes OSHA relatives à
l'électricité, 29 CFR partie 1910 sous-
partie S.
Si cette directive n’est pas respectée,
cela entraînera la mort ou des
blessures graves.

© 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés 11
Compact® NSJ 400–600 Circuit Breaker Installation
Instalación de los interruptores automáticos Compact® NSJ 400–600
Installation des disjoncteurs Compact® NSJ 400–600
Condition
Circuit breaker fails to stay closed.
Circuit breaker trips, but no short circuit or
overload is evident.
Push-to-trip button will not trip circuit breaker.
Condiciones
El interruptor automático no permanece en
posición cerrada.
El interruptor automático se ha disparado sin
evidencia de cortocircuito o sobrecarga.
El botón de disparo no dispara el interruptor
automático
Condition
Le disjoncteur ne reste pas en position fermée.
Le disjoncteur se déclenche, mais aucune
évidence de court-circuit ni de surcharge.
Le bouton pousser-pour-déclencher ne
déclenche pas le disjoncteur.
Electrical equipment should be installed,
operated, serviced, and maintained only by
qualified personnel. No responsibility is assumed
by Schneider Electric for any consequences
arising out of the use of this material.
Square D® and Schneider Electric® are
trademarks or registered trademarks of
Schneider Electric. Other trademarks
used herein are the property of their
respective owners.
Schneider Electric USA, Inc.
3700 6th Street S.W.
Cedar Rapids, Iowa 52404 USA
1-888-SquareD (1-888-778-2733)
www.schneider-electric.us
12
Possible Causes
1. Undervoltage trip not energized.
2. Shunt trip energized.
3. Short circuit or overload on system.
System voltage below undervoltage trip setting.
Circuit breaker already tripped.
Causas posibles
1. El disparo por baja tensión no está energizado.
2. El disparo en derivación está energizado.
3. Existe un cortocircuito o una sobrecarga en el
sistema.
Tensión del sistema inferior al ajuste del disparo por
baja tensión.
El interruptor automático ya está disparado.
Causes possibles
1. Le déclencheur sur baisse de tension est hors
tension.
2. Le déclencheur shunt est sous tension.
3. Un court-circuit ou une surcharge est présent dans
le système.
La tension du système est inférieure au réglage du
déclencheur sur baisse de tension.
Le disjoncteur est déjà déclenché.
Solamente el personal especializado deberá instalar,
hacer funcionar y prestar servicios de mantenimiento al
equipo eléctrico. Schneider Electric no asume
responsabilidad alguna por las consecuencias
emergentes de la utilización de este material.
Square D® y Schneider Electric® son marcas
comerciales o marcas registradas de Schneider Electric.
Cualquier otra marca comercial utilizada en este
documento pertenece a sus respectivos propietarios.
Importado en México por:
Schneider Electric México, S.A. de C.V.
Calz. J. Rojo Gómez 1121-A
Col. Gpe. del Moral 09300 México, D.F.
Tel. 55-5804-5000
www.schneider-electric.com.mx
© 2004–2011 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
48940-001-02
Rev. 01, 01/2011
Solution
1. Energize undervoltage trip.
2. De-energize shunt trip.
3. Check system for short circuit or overload.
Circuit breaker already tripped.
1. Move circuit breaker handle to reset then to ON.
2. Press push-to-trip button.
Solución
1. Energice el disparo por baja tensión.
2. Desenergice el disparo en derivación.
3. Revise el sistema para ver si encuentra el origen
del cortocircuito o de la sobrecarga.
Revise el sistema para ver si encuentra el origen de la
tensión baja.
1. Mueva la palanca del int. aut. a la posición de
restablecimiento, luego a la posición de cerrado (I).
2. Presione el botón de disparo.
Solution
1. Mettre le déclencheur sur baisse de tension sous
tension.
2. Mettre le déclencheur shunt hors tension.
3. Rechercher un court-circuit ou une surcharge dans
le système.
Vérifier si une basse tension est appliquée au système.
1. Placer la manette du disjoncteur à réarmer, puis sur
marche (I).
2. Appuyer sur le bouton pousser-pour-déclencher.
Seul un personnel qualifié doit effectuer l’installation,
l’utilisation, l’entretien et la maintenance du matériel
électrique. Schneider Electric n’assume aucune
responsabilité des conséquences éventuelles
découlant de l’utilisation de cette documentation.
Square D® et Schneider Electric® sont marques
commerciales ou marques déposées de Schneider
Electric. Toutes autres marques commerciales utilisées
dans ce document sont la propriété de leurs
propriétaires respectifs.
Schneider Electric Canada, Inc.
19 Waterman Avenue
Toronto, Ontario M4B 1Y2
1-800-565-6699
www.schneider-electric.ca
