Conversionalternatif/alternatif

Conversion alternatif/alternatif
Les
Les gradateurs
Chapitre 4 Conversion alternatif/alternatif
gradateurs
Les gradateurs

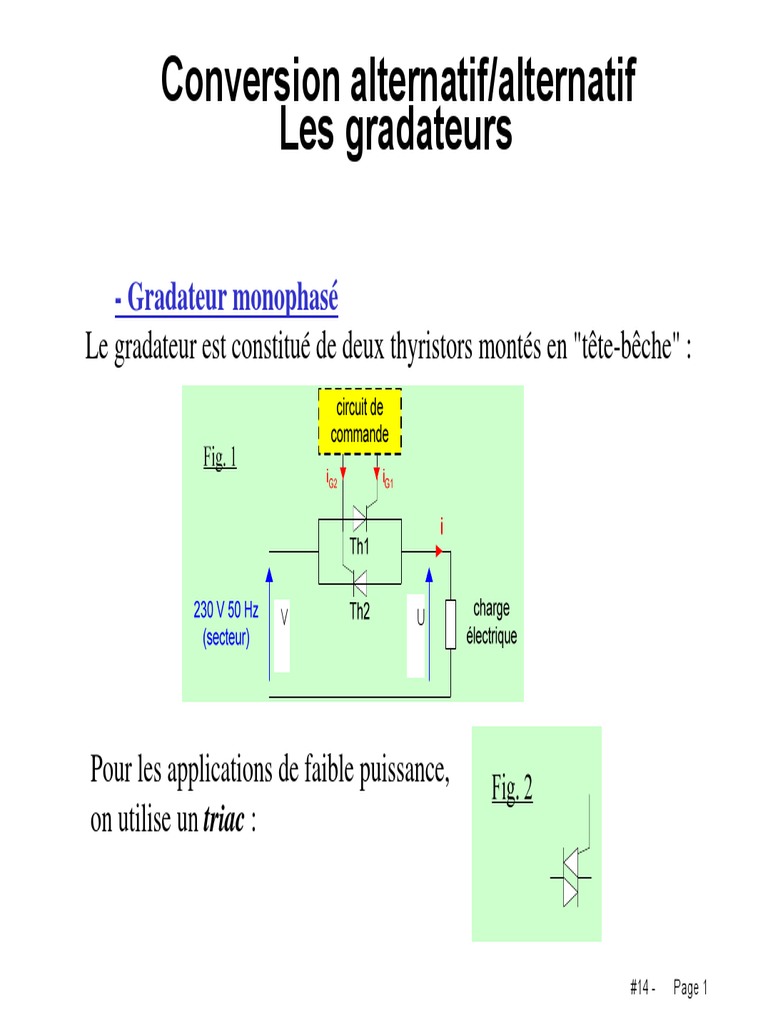

4-1- Gradateur monophasé
Le gradateur est constitué de deux thyristors montés en "tête-bêche" :

V U

Pour les applications de faible puissance,

on utilise un triac :

#14 - Page 1
• chronogrammes
Dans le cas d'une charge résistive R :

V(t)

U(t)

#14 - Page 2
L'angle de retard à l'amorçage θ est réglé par le circuit de
commande des thyristors.
θ sin 2θ
On montre que : Veff = U eff 1 − +
π 2π

Fig. 4

#14 - Page 3
