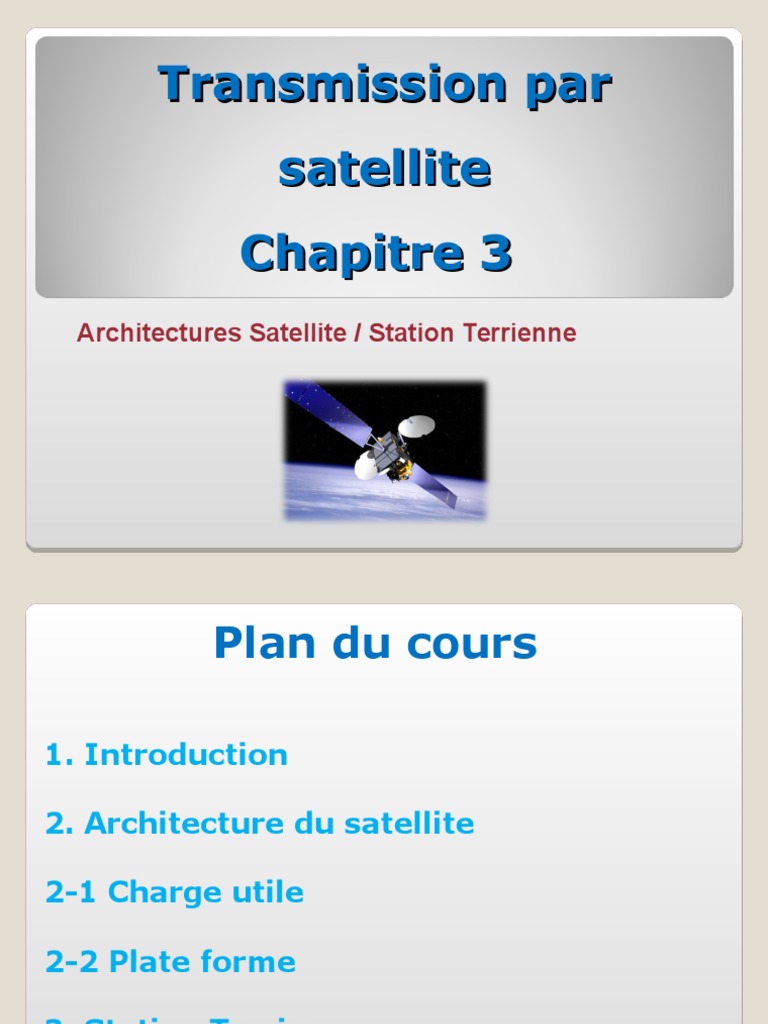

Transmission par

satellite
Chapitre 3
Architectures Satellite / Station Terrienne
 Plan du cours

1. Introduction

2. Architecture du satellite

2-1 Charge utile

2-2 Plate forme

3. Station Terrienne

2
 Le secteur spatial est constitué de :
- Satellite(s)
- TT&C (Tracking, Telemetry and Command) : l’ensemble des stations de
contrôle au sol : les stations télémesure et de télécommande et le centre de
contrôle du satellite, où sont décidées toutes les opérations liées au
maintien opérationnel, et où sont vérifiées les fonctions vitales du satellite.

 Le secteur terrien est constitué de stations

terriennes :
- Stations fixes
- Stations transportables
- Stations mobiles; Terminaux mobiles
Les stations peuvent être réceptrices (RCVO) ou/et émettrices.
Les diamètres des stations varient selon le type et le volume du trafic.
4
• Éléments constituant le satellite :

Satellite

Plateforme Charge utile

Système Système de
de contrôle Contrôle Télécommande
d’attitude et Structure Alimentation Récepteurs Antennes
propulsion thermique Télémesure
d’orbite

5
•Charge utile :

La charge utile représente tous les équipements qui permettent au

satellite de réaliser la fonction pour laquelle il est destiné.

La charge utile d’un satellite de communications est constituée des

antennes réfléchissant le signal TV ou le signal téléphonique.

La charge utile d’un satellite d’observation est composée de

caméras digitales et de capteurs d’image pour prendre des clichés
de la surface de la Terre.

La charge utile d’un satellite d’observation astronomique est

composée du télescope.

6
•Charge utile d'un satellite de Télécommunications :

OMUX
IMUX
RX
lia
iso
es ns
n t de
ta sc
on en
m da
n s nt
so es
li ai

Les ondes radioélectriques porteuses sont reçues par le satellite et

réparties dans les différents canaux selon leur fréquence grâce aux filtres
d’entrée de canal (IMUX).
Après amplification, ces porteuses sont regroupées par des filtres de
sortie de canal (OMUX) sur l’antenne d’émission.

7
8
• Structure du répéteur
Le rôle d’un canal du satellite est :

- Amplifier les signaux reçus pour les retransmettre sur la liaison

descendante. La puissance du signal à l’entrée du récepteur du satellite
est de l’ordre de 100pW à 1nW. La puissance du signal à la sortie de
l’amplificateur d’émission est de l’ordre de 10W à 100W. Le gain en
puissance est de l’ordre de 100 à 130 dB.

- Changer la fréquence de l’onde porteuse pour éviter la réinjection d’une

fraction de la puissance émise, dans le récepteur : le pouvoir de réjection
des filtres d’entrée à la fréquence de la liaison descendante s’ajoute à la
faiblesse des gains d’antenne d’émission et de réception de la sortie vers
l’entrée pour assurer une isolation de l’ordre de 150 dB.

9
 Répéteur simple ou transparent

Ant. Mélangeur

Filtre
Passe
bande

Ampli
LNA
O.L
Duplexeur
Ampli
HPA
Filtre
Passe
bande
Plateforme :
- Alimentation : - Panneaux solaires
- Batteries
- Système de distribution

- Système de commande : Flight Computer :

processeur d’entrée/sortie qui redirige toutes les données
de contrôle.

- Le contrôle d’altitude et d’orbite et les équipements de propulsion :

permet au satellite de rester stable et de toujours être orienté dans la
bonne direction.

- Les équipements de poursuite, de télémesure et de télécommande TT&C :

se composent d’un système émetteur, d’un système récepteur, ainsi que
de diverses antennes permettant de relayer de nouvelles instructions
à l’ordinateur du satellite, et ce depuis la base de contrôle au sol.

- Le contrôle thermique : ce système protège tous les équipements du

-satellite des dommages dus à l’environnement spatial.
(changement brutal de température de -120° à 180°)
• Structure externe d’un satellite :

14
Architecture de la station terrienne

IF Baseband
Modulator Signals I/P

Baseband
Signals O/P

15
•Antennes : émission ou/et réception ( 0,6 m – 32
m):

- Trunking stations (grandes) : ~ 32 m

- Thinroute stations (moyennes)

- Custmer premises stations : 0,6 m – 2 m

(micro terminaux situés au voisinage de
l'utilisateur)

• Émetteurs : varient du W au KW.

• Récepteurs : faible bruit

16
17
Partie BB ( Base Band ) :

• Interface physique et logique

• Conversion de Protocoles

• Contrôle de flux

• Multiplexage/ Démultiplexage

• Codage/Décodage
Partie FI:

• Conversion du signal bande base en FI

(70/140 Mhz)
• Modulation / Démodulation
• Type de modulation: QPSK, BPSK
• FEC: ¾, ½, 5/6, 7/8…
• Débit: 64 Kbit/s,128 Kbit/s,256 Kbit/s…34
Mbit/s
Partie RF (Radio Frequency):
• UP Converter
»  70 Mhz / 6 Ghz (Cband)
»  70 Mhz / 14 Ghz (Ku band)
• Down Converter
» 4 Ghz / 70 Mhz
»  11Ghz / 70 Mhz
• Amplificateur de puissance
(HPA,SSPA,TWT)
• Antenne (Gtx/Grx)
