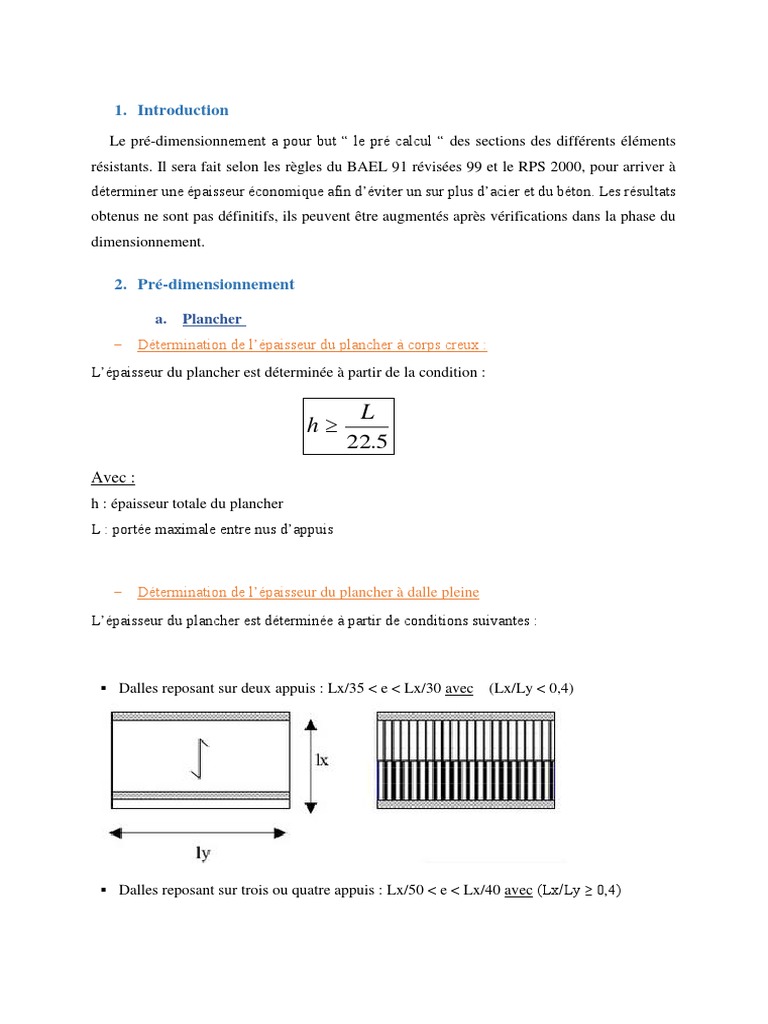

1.

Introduction
Le pré-dimensionnement a pour but “ le pré calcul “ des sections des différents éléments
résistants. Il sera fait selon les règles du BAEL 91 révisées 99 et le RPS 2000, pour arriver à
déterminer une épaisseur économique afin d’éviter un sur plus d’acier et du béton. Les résultats
obtenus ne sont pas définitifs, ils peuvent être augmentés après vérifications dans la phase du
dimensionnement.

2. Pré-dimensionnement

a. Plancher
 Détermination de l’épaisseur du plancher à corps creux :
L’épaisseur du plancher est déterminée à partir de la condition :

L
h
22.5
Avec :
h : épaisseur totale du plancher
L : portée maximale entre nus d’appuis

 Détermination de l’épaisseur du plancher à dalle pleine

L’épaisseur du plancher est déterminée à partir de conditions suivantes :

 Dalles reposant sur deux appuis : Lx/35 < e < Lx/30 avec (Lx/Ly < 0,4)

 Dalles reposant sur trois ou quatre appuis : Lx/50 < e < Lx/40 avec (Lx/Ly ≥ 0,4)
Avec :
Lx : est la petite portée de panneau le plus sollicité.

b. Poutre

Les poutres en construction doivent avoir des sections régulières (rectangulaires ; carrées).
Le pré dimensionnement est basé sur les règles B.A.E.L 91 révisées 99 et vérifié par les
conditions imposées par (R.P.S 2000).

Selon le BAEL on distingue deux types de poutres à savoir :

L/12 ≤ h ≤ L/10
0.3h ≤ b ≤ 0.7h

Avec :

h : hauteur totale de la poutre

b: largeur de la poutre.
L : langueur de la plus grande portée entre deux appuis.

Les poutres doivent respecter les conditions de la flèche par le R.P.S 2000 ci-après :
b ≥ 25cm h ≥ 25cm h/b ≤ 4
 c. Poteau

Pour les poteaux, il faut vérifier les conditions suivantes :

 Les prescriptions du R.P.S 2000 :

 min (a ; b) ≥ 25 cm.
 min (a ; b) ≥ he/20.
 ¼ ≤ b/a ≤ 4.

Le calcul de la section du béton ni disponible, qu’après la détermination de l’effort normal N

agissant sur le poteau.
La section minimale exigée par le règlement est de (25cm*25cm).

d. Voile :

Les voiles sont des éléments rigides en béton armé coulés sur place. Ils sont destinés d’une
part à reprendre une partie des charges verticales et d’autre part à assurer la stabilité de
l’ouvrage sous l’effet des chargements horizontaux.
  Voile en béton armé :
Selon le RPS2000, l’épaisseur minimale du voile à considérer est en fonction de la hauteur nette
he de l’étage. Soit :
 e min = max (15 cm, he/20) pour un voile non rigidifié à ses deux extrémités.
 e min = max (15 cm, he/22) pour un voile rigidifié à une extrémité.
 e min = max (15 cm, he/25) pour un voile rigidifié à ses deux extrémités.

Charge :

Etages Charge d’exploitation en (KN/m2)

Terrasse accessible 1,50

Etage courant (usage bureaux) 2,5

RDC 2,5

Circulation et Escalier 2,5

 Plancher terrasse (Corps creux)

Terrasse accessible
Plancher à poutrelle préfabriquée (16+4) = 265 kg/m²
Forme de pente de = 220 kg/m²
Etanchéité multicouche = 30 kg/m²
Revêtement de protection d’étanchéité = 100 kg/m²
Isolation thermique = 30 kg/m²
Enduit sous plafond = 20 kg/m²
 Plancher étages courants (corps creux)

Plancher à poutrelle préfabriquée (16+4) = 265 kg/m²

Plancher à poutrelle préfabriquée (20+5) = 325kg/m²
Revêtement en carrelage (ep = 2cm) = 40 kg/m²
Mortier de pose (ep = 2cm) = 60 kg/m²
Couche de sable (ep = 3cm) = 40 kg/m²
