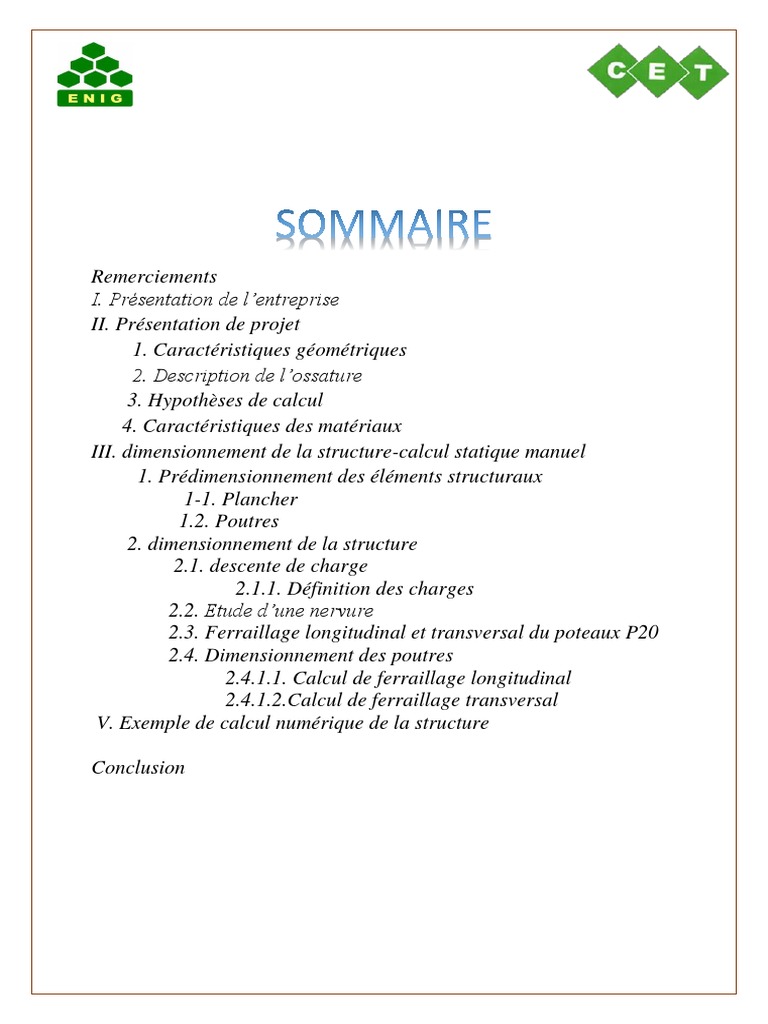

Remerciements

I. Présentation de l’entreprise
II. Présentation de projet
1. Caractéristiques géométriques
2. Description de l’ossature
3. Hypothèses de calcul
4. Caractéristiques des matériaux
III. dimensionnement de la structure-calcul statique manuel
1. Prédimensionnement des éléments structuraux
1-1. Plancher
1.2. Poutres
2. dimensionnement de la structure
2.1. descente de charge
2.1.1. Définition des charges
2.2. Etude d’une nervure
2.3. Ferraillage longitudinal et transversal du poteaux P20
2.4. Dimensionnement des poutres
2.4.1.1. Calcul de ferraillage longitudinal
2.4.1.2.Calcul de ferraillage transversal
V. Exemple de calcul numérique de la structure

Conclusion
I. Présentation de l’entreprise
CET : Société S A R L crée en 1991, agrée par le Ministère de
l’Equipement de l’Aménagement de territoire et du développement
durable, autorisée par l’ A N P E pour les études environnementales.
Intervenant dans les secteurs privés et étatiques, dans les domaines des
études, pilotage et suivi des tous les genres de construction (Publics et
Industriels), Routes, ouvrages d’art, expertises, Environnement et les
projets Agricoles.
Partenaire de l’Ecole Nationale des Ingénieurs de Gabès (E N I G) et
du laboratoire des analyses CETEL. Assurant des constructions clés
en main en collaboration avec des entreprises agrées par l’état.

226 Avenue Farhat Hached Imm.Chine 2ème étage – Bureau n° 5 –

Gabès 6000 – Tunisie
+216 75 271 716
+216 75 271 620
cetu.tec@gnet.tn
II. Présentation de projet
Il s’agit d’un villa RDC destiné à un usage de d’habitation, il comporte :
- Salon
- 2 Cuisines
- Chambre parent
- 2 chambres enfants
- Salle a mange
- 3 SDB
- Séjour
- Garage
- Escalier

1. Caractéristiques géométriques :
Le bâtiment à étudier a les dimensions suivantes :

 surface totale de traine…………………………………………500 m2

 surface couvert …………………………………………………350 m2
 Hauteur du réz-de chaussée (hauteur utile) ……………… 2.60 m.
 Hauteur totale du bâtiment ………………………………… 17.35 m.

2. Description de l’ossature :
Plancher :
Nous avons optés pour des dalles en corps creux, pour les raisons suivantes :
⬧ Facilité de réalisation, sans coffrage.
⬧ Les portées de notre projet ne sont pas grandes.
⬧ Raison économique.
⬧ Légèreté du plancher.
⬧ Isolation thermique améliorée.

Conception structurale : Il s’Il s’agit de l’ossature portique en béton armé.

Maçonneries :
La maçonnerie du bâtiment est réalisée en briques creuses :
⬧ Les murs extérieurs est constitué en double parois de briques 10cm +15 cm

⬧ Les murs intérieurs sont constitués d’une seule paroi de briques d’épaisseur
10cm e t 15 cm

Terrasse :
La terrasse du bâtiment est accessible.

3. Hypothèses de calcul :
L’étude de cet ouvrage est effectuée conformément aux règlements ci-après

⬧ Le règlement BAEL 91modifié

⬧ Les fissurations seront considérées comme peu préjudiciable.

4. Caractéristiques des matériaux :

Le matériau essentiel utilisé pour la construction de cet ouvrage est le béton
armé, constitué de béton et d’acier.
a) Béton :

Caractéristiques physiques et mécaniques du béton :

 Masse volumique : pour le béton non armé, elle est prise dans notre
présente étude égale à 2.5 t/m3
 Résistances caractéristiques : lors de notre étude on a pris une valeur de 25
MPa pour fc28, et par conséquent : ft28=0.6+0.06*fc28= 2.1 MPA
➢ Contraintes limites :
0.85
1. à l’ELU : est notée tel que : 𝜎 = fc28
γ𝑏
γb=1,50 : situation durable ou transitoire.
2. à l’ ELS : la contrainte limite est donnée par

➢ Module de déformation longitudinal du béton :

Ils existent deux modules de déformation déterminés d’après le BAEL 91.

Le module de déformation instantanée : Pour des charges d’une durée
d’application inférieur à 24 heurs on a ;

Le module de déformation différée : Pour des charges de longue durée

d’application on a ;

➢ Coefficient de Poisson :
Ce coefficient étant le rapport des déformations transversales et des
déformations longitudinales noté " ν". Conformément au règlement BAEL 91 :
À l’ELU : ν=0 calcul des sollicitations (béton fissuré).
À l’ELS : ν=0,2 calcul des déformations (béton non fissuré).

b) Acier:
L’acier est un alliage fer carbone en faible pourcentage, son rôle est d’absorber
les efforts de traction, de cisaillement et de torsion.
Son module d’élasticité longitudinal est pris égal à : Es=200 GPa.
La caractéristique mécanique la plus importante des aciers est la limite
élastique fe.
Dans notre projet on fe =500 MPa

➢ Contraint limite de l'acier :

 Contrainte à ELU :
On adopte le diagramme contrainte-déformation suivant, avec :
fe : contrainte limite élastique.
εs : déformation (allongement) relative de l’acier.
σs =fe⁄γs
σ s : contrainte de l’acier.
γs : coefficient de sécurité de l’acier. γs =1.15

Contrainte à ELS:
Cette contrainte dépend de la nature des fissures dans le béton, on détermine :
1. Fissuration peu préjudiciable : pas de vérification.

2. Fissuration préjudiciable :𝜎̅=Min (2/3fe ; 150Ƞ) (MPa)

3. Fissuration très préjudiciable : :𝜎̅ =Min (1/2fe ; 110Ƞ) (MPa)

Avec
Ƞ : coefficient de fissuration.
Ƞ=1 pour les aciers ronds lisses.
Ƞ=1,6 pour les aciers à haute adhérence (HA).
Coefficient d’équivalence :
𝐸𝑠
Le coefficient d’équivalence noté n est le rapport suivant : n= =15
𝐸𝑏
Avec
n : coefficient d’équivalence.
Es : module de déformation de l’acier.
Eb : module de déformation du béton.

III. dimensionnement de la structure-calcul statique manuel

1. Prédimensionnement des éléments structuraux

Avant d’entamer tout calcul, il est plus pratique d’estimer l’ordre de grandeur
des éléments de la structure, ce qui permet d’avoir des dimensions économiques
et éviter d’avoir un sur plus de béton et d’acier.
Pour cela les règlements en vigueur notamment le BAEL 91 donne de
fourchette pour un pré dimensionnement à la fois sécuritaire et économique.

1-1. Plancher
Les planchers sont des plaques minces dont l’épaisseur est faible par rapport à
leurs dimensions en plan, ils séparent deux étages d’un bâtiment et supportent
les charges.
Les planchers doivent répondre aux critères suivants :
Résistance et stabilité :
- Supporter les charges
- Limitation des flèches
- Durabilité
Étanchéité et protection
- A l’air
- Au feu
Isolation thermique et acoustique :
Fonction architecturale : Aspect décoratif en sous face
Fonction technique :
- Facilité de la mise en oeuvre
- Réservations pour gaines (eau, électricité)
Pour notre structure, on a choisi des planchers à corps creux au lieu d’un
plancher dalle pleine pour les raisons suivantes :

▪ Mise en oeuvre facile, ne nécessite pas de coffrage.

▪ Ne nécessite pas des gros engins de levage
▪ Isolation thermique assurée
▪ Planchers légers donc diminuer le poids propre de la structure
▪ Les charges sont modérées.

Description de fonctionnement des planchers corps creux :

Les planchers à corps creux sont composés de trois éléments :
 Les corps creux ou « entrevous » qui servent de coffrage perdu
 Des poutrelles en béton armé ou précontraint qui assurent la tenue de
l’ensemble et reprennent les efforts de traction grâce à leurs armatures.
 Une dalle de compression ou « hourdis » coulée sur les entrevous et qui
reprend les efforts de compression.

Pour le prédimensionnement de ce type de plancher, on utilisera la condition

𝐻 1
de flèche suivante : ≥
𝐿 22.5

Où :
H: la hauteur totale de plancher
L : la portée de la poutrelle entre nus d’appuis déterminée par : LMAX =5.62 m
H= 0,24 m ➔ un plancher (19+6)
On adopte donc un plancher (19+6), soit une épaisseur de 25 cm : entrevous de
19 et une dalle de compression de 6 cm

1.2. Poutres :

Les poutres de notre bâtiment sont des éléments en béton armé de section
rectangulaire b x h , elles transmettront aux poteaux les efforts dus aux
chargements verticaux ramenés par les planchers.
Les poutres seront prés dimensionnés selon les formules empiriques données par
BAEL91 .
D’après le livre » Pratique de BAEL » (page317), les relations de pré
dimensionnement
Sont :
1.2.1 Poutres Principales :
Lmax =5.50 m
ℎ 1
≥ => h=35 cm
𝑙 16

 b = 22 cm

Les poutres principales auront la section (h×b)= (35×22) cm2

1.2.2 les poutres secondaires :

Donc la section des poutres secondaires (h×b)= (25×22) cm2

1.3 les Poteaux la section(22*22) cm2

Dimensionnement de la structure :
1 Définition des charges :
L’évaluation des charges et surcharges consiste à calculer
successivement pour chaque élément porteur de la structure, la charge qui lui
revient à chaque plancher et ce jusqu’à la fondation.
Les différentes charges et surcharges existantes sont :
 Les charges permanentes (G).
 Les surcharges d’exploitation (Q).

i) Charges permanentes G :
➢ Plancher terrasse (accessible)
La terrasse est inaccessible et réalisée en plancher à corps creux surmontée de
plusieurs couches de protection en forme de pente facilitant l’évacuation des
eaux pluviales. La forme de pente à une inclinaison de 1,5%

Matériaux Épaisseur cm G(kg/m2)

1- revêtement
2- Étanchéité multicouche
3- Forme de pente
4- Dalle en corps creux
5- Enduit sous plafond
4 80
2 12
8 220
19+6 330
2 24
660

G = 670 daN/m2

➢ L’acrotère :
0,05 𝑥 0,1
S= + (0,05 x 0,1 ) + (0,1 x 0,6) = 0,0675
2
2
m /l
G = 0,0675 x 2500 = 168,75 Kg/ml.

G acrotère =170 kg/ml

Charges d’exploitation Q :

Notre structure est destinée à un usage d’habitation, la charge d’exploitation à

prendre en compte dans les calculs pour le plancher RDC est
Q=150Kg/m2.
 Étude d’une nervure
La nervure, par sa forme, se calcul comme étant un élément fléchi en T elle sera dimensionnée en
flexion simple à l’ÉLU sous l’action des charges permanentes et d’exploitations.
Dans cet exemple nous allons étudier manuellement une nervure à 2 travées du plancher

• Hauteur de la table : h0 = 6 cm

• Hauteur de l’âme : h – h0 = 19 cm
• Largeur de l’âme : b0 =7cm

5.65 m 4.10 m

1- Détermination des charges

❖ La charge permanente supportée par la nervure : G = 6.70 ×0.33 = 2.211 KN/ml
❖ La charge d’exploitation supportée par la nervure : Q = 1.50 ×0.33= 0.495 KN/ml
Après les combinaisons on obtient :
• A l’ELU : Pu = 1.35×G + 1.5×Q = 3.727 KN /ml

• A l’ELS : Ps = G+Q = 2.706 KN /ml

2- Calcul des sollicitations

A . Méthode de calcul
▪ H1 : q ≤ 2×g QB≤ 5 KN/m2 ok
▪ H2 : FPP ok
▪ H3 : Même inertie ok
𝑙𝑖 4.10
▪ H4 : 𝑙𝑖−1 = 5.60= 0.73 X
Dans ce cas on travaille avec la méthode du Caquot minoré.
- On envisagera par la suite les différents cas de charges afin d’avoir les sollicitations les plus
défavorables.
- On doit remplacer g par 2/3g dans le calcul des moments sur appuis dus aux charges
permanentes. 𝑔′=2/3×𝑔=2/3×2.211 =1.474 𝐾𝑁/𝑚𝑙
- La détermination des sollicitations se fait selon les combinaisons suivantes qui nous donnent
les valeurs les plus défavorables.
• Cas 1 :

On charge toutes les travées pour avoir les moments maximaux aux appuis.

Cas de chargeC-C

• Cas 2 :
On décharge toutes les travées pour avoir les moments minimaux aux appuis.

Cas de charge D-D

• Cas 3 :
On charge La première travée est décharge la deuxième pour avoir le moment maximal dans la
travée1 et le moment minimal dans la travée 2.

Cas de charge C-D

• Cas 4 :
On décharge La première travée est charge la deuxième pour avoir le moment maximal dans la
travée 2 et le moment minimal dans la travée 1.

Cas de charge D-C

b- Détermination des moments :

1 . Moments sur appuis :

Le calcul sera développé uniquement pour l’appui 2 dans le cas1

À l’ELU :
𝑃𝑒=𝑃𝑤=1.35×𝐺′+1.5×𝑄=1.35×1.47+1.5×0.495=2.72𝐾𝑁

Appui 2 :
2.72∗5.653 +2.72∗4.103
Ma2max =− =-8.18 KN.m
8.5∗(5.65+4.10)

À l’ELS :
𝑃𝑒=𝑃𝑤=𝐺′+𝑄=1.96 𝐾𝑁

1.96∗5.653 +1.96∗4.103
Ma2max =− =-5.89 KN.m
8.5∗(5.65+4.10)

Appui 1 Appui 2 Appui 3

Case 1 0 -8.18 0
Case 2 0 -5.95 0
ELU
Case 3 0 -7.5 0
Case 4 0 -6.5 0
Case 1 0 -5.89 0
Case 2 0 -4.42 0
ELS
Case 3 0 -5.48 0
Case 4 0 -4.82 0
 2-Moments en travées

Le calcul sera développé uniquement pour la travée 2.

Moments maximal en travée :
𝐱 𝐱
Le moment en travée est donné par la formule suivante : 𝑀(𝑥)= 𝜇(𝑥)+𝑀𝑤 (1− 𝐥𝐢 )+𝑀𝑒× 𝐥𝐢
Avec :
M(x) : moment fléchissant dans la travée.
μ(x) : moment fléchissant dans la travée isostatique équivalant.
L : la portée de la travée.

Travée 1 : (case 3)

➢ À l’ELU :

𝑀𝑎2=−7.50 KN.m
𝑃𝑢=1,35×𝐺+1,5×𝑄=1,35×2.211+1,5×0.495=3.72𝐾𝑁

On détermine l’abscisse du moment maximal pour calculer le moment en travée.

−𝑃𝑢∗𝑥 2 𝑃𝑢∗𝑙∗𝑥 −3.72∗𝑥 2 3.72∗5.65∗𝑥

𝜇(𝑥)= + = + =-1.86x2 +10.5 x
2 2 2 2

𝑥
M(x)=-1.86x2 +10.5 x -7.5(1- )=-1.86x2 +11.82 X-7.5
5.65

𝑚𝑎𝑥
𝑑𝑀𝑡2 (𝑥)
= 0 => -3.72x +11.82 =0 => x=3.17 m
𝑑𝑥

𝑚𝑎𝑥
𝑀𝑡1 = 11.27 KN.m
➢ À l’ELS :

𝑀𝑎2=−7.50 KN.m
𝑃s=𝐺+𝑄=2.211+0.495=2.706𝐾𝑁

On détermine l’abscisse du moment maximal pour calculer le moment en travée.

−𝑃𝑠∗𝑥 2 𝑃𝑠∗𝑙∗𝑥 −2.7∗𝑥 2 2.7∗5.65∗𝑥

𝜇(𝑥)= + = + =-1.35x2 +7.62 x
2 2 2 2

𝑥
M(x)=-1.35x2 +7.62 x -7.5(1- )=-1.35x2 +8.94 X-7.5
5.65

𝑚𝑎𝑥
𝑑𝑀𝑡2 (𝑥)
= 0 => -2.7x +8.94 =0 => x=3.25 m
𝑑𝑥
 𝑚𝑎𝑥
𝑀𝑡1 = 7.29 KN.m

Travée 2 : (case 4)

➢ À l’ELU :

𝑀𝑎2=−6.50 KN.m
𝑃𝑢=1,35×𝐺+1,5×𝑄=1,35×2.211+1,5×0.495=3.72𝐾𝑁

On détermine l’abscisse du moment maximal pour calculer le moment en travée.

−𝑃𝑢∗𝑥 2 𝑃𝑢∗𝑙∗𝑥 −3.72∗𝑥 2 3.72∗4.1∗𝑥

𝜇(𝑥)= + = + =-1.86x2 +7.62 x
2 2 2 2

𝑥
M(x)=-1.86x2 +7.62 x -6.5(1- )=-1.86x2 +9.2 X-6.5
4.1

𝑚𝑎𝑥
𝑑𝑀𝑡2 (𝑥)
= 0 => -3.72x +9.2 =0 => x=2.47 m
𝑑𝑥

𝑚𝑎𝑥
𝑀𝑡2 = 4.69 KN.m
➢ À l’ELS :

𝑀𝑎2=−7.50 KN.m
𝑃s=𝐺+𝑄=2.211+0.495=2.706𝐾𝑁

On détermine l’abscisse du moment maximal pour calculer le moment en travée.

−𝑃𝑠∗𝑥 2 𝑃𝑠∗𝑙∗𝑥 −2.7∗𝑥 2 2.7∗4.1∗𝑥

𝜇(𝑥)= + = + =-1.35x2 +5.53 x
2 2 2 2

𝑥
M(x)=-1.35x2 +5.53 x -6.5(1- )=-1.35x2 +7.11 X-6.5
4.1
𝑚𝑎𝑥
𝑑𝑀𝑡2 (𝑥)
= 0 => -2.7x +7.11 =0 => x=2.6 m
𝑑𝑥

𝑚𝑎𝑥
𝑀𝑡2 = 2.86 KN.m
 Tableau des moments en travée

Travée X0 (m) 𝑀𝑇𝑀𝐴𝑋 (𝑘𝑛. 𝑚)

3.2 ELU 11.27
1
3.25 ELS 7.29
2.5 ELU 4.69
2
2.6 ELS 2.86

Diagramme des moments à l'ELU

Diagramme des moments à l'ELS

3. Détermination de l’effort tranchant

Sur l’appui i, les valeurs à gauche et à droite de l’effort tranchant sont données par :

𝑀𝑖 −𝑀𝑖−1
𝑉𝑤𝑖 = -𝑉0𝑤 +
𝑙𝑤𝑖

𝑀𝑖+1 −𝑀𝑖
𝑉𝑒𝑖 = 𝑉0𝑒 +
𝑙𝑒𝑖
Où : V0e et V0w sont les valeurs des efforts tranchants à droite et à gauche sur l’appui « i »
des travées isostatiques de référence i-1 et i respectivement.
Pu×le 3.72 × 4.10
𝑉𝑜𝑒 = = = 7.62 𝐾𝑁
2 2
Pu×lw 3.72× 5.65
𝑉𝑜𝑤 = = = 10.5 𝐾𝑁
2 2

Le cas de charge correspondant aux efforts tranchants maximums sur l’appui i se produit
lorsque les deux travées adjacentes sont chargées et les autres déchargées. Le calcul sera
développé uniquement pour l’appui 2

à ELU,

𝑀𝑖 −𝑀𝑖−1 𝑀2 −𝑀1 8.18

𝑉𝑤𝑖 = -𝑉0𝑤 + =- 𝑉0𝑤 + = −10.5 + = −9.05𝐾𝑁
𝑙𝑤𝑖 𝐿𝑤 5.65

𝑀𝑖+1 −𝑀𝑖 𝑀3 −𝑀2 8.18

𝑉𝑒𝑖 = 𝑉0𝑒 + =𝑉0𝑒 + = 7.62 + = 9.7 𝐾𝑁
𝑙𝑒𝑖 𝐿𝑒 4.1

Efforts tranchants maximaux à l'ELU

1 2 3
Position D G D G
𝑉𝑢𝑚𝑎𝑥 9.05 -9.05 9.7 -9.7

Efforts tranchants maximaux à l’ELS

1 2 3
Position D G D G
𝑉𝑢𝑚𝑎𝑥 8.66 -8.66 4.09 -4.09

Efforts tranchants maximaux à l'ELU

 Efforts tranchants maximaux à l'ELS

2-Détermination des armatures

Armatures longitudinales

a. Ferraillage des travées :

Dimensionnement à l’ELU
Travée 1 : 𝑀𝑢=11.27 𝐾𝑁.𝑚 𝑓𝑏𝑢=14.16 𝑀𝑃𝑎

ℎ 0.06
𝑀𝑇𝑢 = 𝑏 × ℎ0 × 𝑓𝑏𝑢 × (𝑑 − 20) = 0.33 × 0.06 × 12.46 × (0.9 × 0.25 − 2
)
= 0.0546 MN.m

𝑀𝑢=11.27×10−3 𝑀𝑁.𝑚 ≤ 𝑀𝑇𝑢=54.6×10−3 𝑀𝑁.𝑚

→Donc la section se comporte comme une section rectangulaire de dimensions (b x h)

𝑀𝑢 11.27 × 10−3
𝜇= 2 = = 0.047 > 𝜇𝑙 = 0.39
𝑏𝑑 𝑓𝑏𝑢 0.33 × 0.2252 × 14.16

Donc pas d’acier comprimé

𝛼𝑢=1.25×(1−√1 − 2μ)=1.25×(1−√1 − 2 × 0.47)=0.060

𝑦𝑢=𝛼𝑢.𝑑 = 0.060 ×0.225= 0.0135 m

z = d-0.4 ×y = 0.219 m =21.9 cm

𝑂𝑛 𝑎 𝛼𝑢 =0.06≤0.167⇒𝑝𝑖𝑣𝑜𝑡 𝐴⇒𝜎𝑠𝑡=𝑓𝑠𝑢

𝑀𝑢 11.27 × 10−3
𝐴𝑢𝑠𝑡 = = = 1.47𝑐𝑚2
𝑓𝑠𝑢 × 𝑧 0.219 × 347.82
Condition de non fragilité
𝑓𝑡28 2.1
𝐴𝑚𝑖𝑛 = 0.23𝑏𝑑 = 0.23 × 0.33 × 0.225 × = 0.896 𝑐𝑚2
𝑓𝑒 400

𝐴𝑠𝑡 = 𝑀𝐴𝑋(𝐴𝑢𝑠𝑡 , 𝐴𝑚𝑖𝑛 ) = 1.48 𝑐𝑚2 Pour la travée 1, soit 1HA14= 1.54 cm²

Vérification a l’ELS : 𝑀𝑠=7.29 KN.m

1 2 1
𝑏ℎ0 − 15𝐴𝑠𝑡 (𝑑 − ℎ0 ) = × 0.33 × 0.062 − 15 × 1.54 × 10−4 × (0.225 − 0.06)
2 2
= 2.12 × 10−4 > 0

→Donc la section est rectangulaire b×h

𝑏𝑦 3
𝐼𝑆𝑅𝐻/𝐴𝑁 = 1 + 15𝐴𝑠𝑡 (𝑑 − 𝑦1 )2
3
Avec y1 racine positive de 𝐴𝑦12+𝐵𝑦1+𝐶=0

b
𝐴= 2==0.165𝑚

𝐵=15𝐴𝑠𝑡=15×1.54 .10−4=23.1 10−3

𝐶=−15𝐴𝑠𝑡 𝑑=−15×1.54 .10−4×0.225=−5.19 10−3

𝑦1=0.0495 𝑚=4.95 𝑐𝑚

𝐼𝑆𝑅𝐻/𝐴𝑁=0.844 10−4 𝑚4

𝑀𝑠 7.29 × 10−3
𝜎= 𝑦1 = × 0.0495 = 4.27 𝑀𝑃𝐴
𝐼𝑆𝑅𝐻/𝐴𝑁 0.844 × 10−4

𝜎̅ = 0.6 × 𝑓𝑐28 = 15 𝑀𝑃𝐴

𝜏𝑏𝑐 ≤ ̅̅̅̅
𝜏𝑏𝑐 𝑣é𝑟𝑖𝑓𝑖é𝑒
 Armatures longitudinales en travées

Désignation Travée 1 Travée2

𝑴𝒖 (𝑲𝑵. 𝒎) 11.27 4.96

𝑴𝒖 0.047 0.02
𝝁𝒖 =
𝒃𝒅𝟐 𝒇𝒃𝒖

𝜶𝒖 = 𝟏. 𝟐𝟓 × (𝟏 − √𝟏 − 𝟐𝝁 ) 0.06 0.025

𝒚𝒖 = 𝜶𝒖 × 𝒅 (𝒎) 0.0135 0.0056

𝒁 = 𝒅 − 𝟎. 𝟒𝒚𝒖 0.219 0.222

𝑴𝒖 1.48 0.64
𝑨𝒖𝒔𝒕 =
𝒇𝒔𝒖 × 𝒛

Acier choisi 1 HA 14 1 HA 10

𝑨𝒔𝒕 1.54 0.79

vérification à l’ELS

Désignation Travée 1 Travée 2

𝑴𝒔𝒆𝒓 (𝑲𝑵. 𝒎) 7.29 2.86

𝒀𝟏 (𝒄𝒎) 4.95 3.67

𝑰𝑺𝑹𝑯/𝑨𝑵 (𝟏𝟎−𝟒 𝒎𝟒 ) 0.844 0.474

𝝈𝒃𝒄 4.27 2.21

Vérification Vérifier Vérifier

 b. Ferraillage des appuis

Dimensionnement à l’ELU

Puisque les moments sur appuis sont des moments négatifs, les armatures longitudinales sont
disposées en haut de la section.

Donc, la section travaille comme étant une section rectangulaire de dimensions b0 x h.

𝑴𝒖 = −𝟖. 𝟏𝟖 𝑲𝑵. 𝒎

𝑀𝑢 8.18 × 10−3
𝜇= = = 0.163 ≤ 𝜇𝑙 = 0.39
𝑏0 𝑑 2 𝑓𝑏𝑢 0.07 × 0.2252 × 14.16

Donc pas d’acier comprimé

𝛼𝑢=1.25×(1−√1 − 2μ)=1.25×(1−√1 − 2 × 0.16)=0.219

𝑦𝑢=𝛼𝑢.𝑑 = 0.219 ×0.225= 0.0492 m

z = d-0.4 ×y = 0.205 m =20.5 cm

𝑀𝑢 8.18 × 10−3
𝐴𝑢𝑠𝑡 = = = 1.13𝑐𝑚2
𝑓𝑠𝑢 × 𝑧 0.205 × 347.82

Soit 1 HA12 = 1.13

Condition de non fragilité

𝑓𝑡28 2.1
𝐴𝑚𝑖𝑛 = 0.23𝑏𝑑 = 0.23 × 0.07 × 0.225 × = 0.19 𝑐𝑚2
𝑓𝑒 400

𝐴𝑠𝑡 = 𝑀𝐴𝑋(𝐴𝑢𝑠𝑡 , 𝐴𝑚𝑖𝑛 ) = 1.13 𝑐𝑚2 Pour la travée 1, soit 1HA12= 1.13 cm2
 Vérification a l’ELS :
𝑀𝑠=-5.89 KN.m

1 2 1
𝑏ℎ0 − 15𝐴𝑠𝑡 (𝑑 − ℎ0 ) = × 0.33 × 0.062 − 15 × 1.13 × 10−4 × (0.225 − 0.06)
2 2
= 3.14 × 10−4 > 0

→Donc la section est rectangulaire b0×h

𝑏𝑦 3
𝐼𝑆𝑅𝐻/𝐴𝑁 = 1 + 15𝐴𝑠𝑡 (𝑑 − 𝑦1 )2
3
Avec y1 racine positive de 𝐴𝑦12+𝐵𝑦1+𝐶=0

b
𝐴= 2==0.035𝑚

𝐵=15𝐴𝑠𝑡=15×1.54 .10−4=23.1 10−3

𝐶=−15𝐴𝑠𝑡 𝑑=−15×1.54 .10−4×0.225=−1.69 10−3

𝑦1=0.0828 𝑚=8.28 𝑐𝑚

𝐼𝑆𝑅𝐻/𝐴𝑁=0.475 10−4 𝑚4

𝑀𝑠 5.89 × 10−3
𝜎= 𝑦1 = × 0.0828 = 10.26 𝑀𝑃𝐴
𝐼𝑆𝑅𝐻/𝐴𝑁 0.475 × 10−4

𝜎̅ = 0.6 × 𝑓𝑐28 = 15 𝑀𝑃𝐴

𝜏𝑏𝑐 ≤ ̅̅̅̅
𝜏𝑏𝑐 𝑣é𝑟𝑖𝑓𝑖é𝑒
4. Armatures transversales

a. Vérification du béton vis-à-vis l’effort tranchant

L’effort tranchant maximal : 𝑉𝑢𝑚𝑎𝑥=9.7 KN
|𝑉𝑢𝑚𝑎𝑥 | 9.7 ×10−3
La contrainte tangentielle : 𝜏𝑢= =0.07×0.225 = 0.615 𝑀𝑃𝐴
𝑏0 𝑑
Pour une fissuration peu préjudiciable et pour un angle d’inclinaison des armatures
α=90°
0.2𝑓𝑐28
𝜏𝑢 = min(
̅̅̅ , 5 𝑀𝑃𝐴) = 3.33 𝑀𝑃𝐴
1.5

b. Effort tranchant réduit :

La travée est soumise à des charges réparties, l’effort tranchant réduit est donné par
l’expression suivante :

5ℎ 5 × 0.25
𝑉𝑢𝑟𝑒𝑑 = |𝑉𝑢𝑚𝑎𝑥 | − 𝑞𝑢 = 9.7 − × 3.72 = 8.92 10−3 𝑀𝑁
6 6

c. Pourcentage minimal des armatures transversales

𝐴𝑡 𝐴𝑡 0.4 × 𝑏0 0.4 × 0.07

( )≥( ) = = = 1.191 10−4 𝑚2 /𝑚
𝑆𝑡 𝑆𝑡 𝑚𝑖𝑛 𝑓𝑒𝑡 235

d. Diamètre minimal des armatures transversales

ℎ 𝑏0
∅𝑡 ≤ min (∅𝑙 𝑚𝑖𝑛 ; ; ) = min(10 ; 7.5 ; 7 ) = 7 𝑚𝑚
35 10

Or pour une nervure on fait recours aux étriers 𝐴𝑡=2∅6=0.565𝑐𝑚2

e. Espacement maximal pour les deux travées

𝑠𝑡̅=min(0.9𝑑;40𝑐𝑚;15∅𝑙𝑚𝑖𝑛:𝑠𝑖𝐴𝑠𝑐≠0)=min(20𝑐𝑚;40𝑐𝑚)=20𝑐𝑚

f. Espacement initial St0

A partir de la règle de couture, on détermine l’espacement initial St0 à droite de l’appui initial
(x=0) en assurant que 7𝑐𝑚≤𝑆𝑡0≤𝑆𝑡

𝐴𝑡 𝑏0 𝛾𝑠 (𝜏𝑢𝑟𝑒𝑑 − 0.3𝑓𝑡28 𝑘)
=
𝑆𝑡 0.9𝑓𝑒𝑡 (𝑐𝑜𝑠𝛼 + 𝑠𝑖𝑛𝛼)
 𝑉𝑢𝑟𝑒𝑑 8.92 10−3
𝜏𝑢𝑟𝑒𝑑 = = = 0.592
𝑏0 × 𝑑 0.07 × 0.225

𝐴 𝐴 0.565
Alors ( 𝑆𝑡 ) ≥ ( 𝑆𝑡 ) donc 𝑠𝑡0 = 1.19
= 47.44 > 𝑆̅𝑡
𝑡 𝑡 𝑚𝑖𝑛

⇒ 𝑂𝑛 𝑝𝑟𝑒𝑛𝑑 𝑎𝑙𝑜𝑟𝑠 𝑆𝑡0 15𝑐𝑚

1. Vérification de la bielle de béton

Vérifions la condition de non écrasement du béton :

2𝑉𝑎𝑚𝑎𝑥 0.8 𝑓𝑐28

𝜎𝑏 = 𝑎𝑏0
≤ 𝛾𝑏
= 13.33 𝑀𝑃𝐴

Appui 1 2 3

bp 22 22 22
Enrobage 2.5 2.5 2.5
a=bp -2- enrobage 17.5 17.5 17.5
𝜎𝑏 1.47 1.58 1.58
Vérification ok ok ok
 ETUDE DE POUTRE

I. Introduction

Les poutres sont des éléments porteurs en béton armé qui supportent les charges appliquées sur le
plancher et les transmettent aux poteaux sous forme des efforts tranchants et parfois des moments.
Soit à étudier la poutre A1 ayant trois travées.

II. Evaluation des charges sur la poutre :

1. Charges permanentes :

- Le poids du plancher terrasse 19+6 tel que G = 6.70 KN/m2

- La charge de la dalle par mètre linéaire est : gdalle=G∗Ldalle2
- La poutre est soumise aussi à la charge d'un acrotère simple d’hauteur 0.6 m tel que

Ga = 1.7 KN/m2
Donc : gacrotère=Ga∗0.6 =1.7∗0.6= 1.02 KN/ml

La charge permanente totale est :

g′ = gdalle + gacrotère.
5
→g′ = 6.70 × 2+1.02 =17.77 KN/ml

2. Charge d'exploitation :
Pour une terrasse accessible : Q=1.5 KN q = Q × Ldalle 2
5
→𝑞′ = 1.5 × 2= 3.75 𝐾𝑁/𝑚𝑙

Pu =1.35 𝐠′ + 1.5 𝒒′
Ps = g′ + 𝑞′
Pu =29.61𝐾𝑁/𝑚𝑙
Ps = 21.52𝐾𝑁/𝑚𝑙

III. Prédimensionnement
1. Condition de limitation de flèche
ℎ 1
≥ => h = 35 cm
𝑙 16
2. Condition pour éviter les aciers comprimés
 3 𝑀𝑎𝑢
ℎ𝑐 ≥ √
0.4 × 0.93 × 𝜇𝑙𝑒 × 𝑓𝑏𝑢

Avec( 𝜇𝑙𝑒 = 0.39𝑀𝑃𝐴 ; 𝑓𝑏𝑢 = 14.16 𝑀𝑃𝐴)

𝑀𝑎𝑖 = (0.5 𝑎 0.6) × 𝑀0𝑖

𝑃𝑢 ×𝑙2
𝑀0𝑖 = Moment ultime maximal de la travée isostatique considérée
8

➢ 1er travée

29.61 × 4.252
𝑀0𝑖 = = 66.85 𝐾𝑁. 𝑚
8

𝑀𝑎1 = 0.6 × 𝑀0𝑖 = 40.11 𝐾𝑁. 𝑚

3 𝑀𝑎𝑢
3 40.11×10−3
ℎ𝑐 ≥ √0.4×0.93×𝜇 = √0.4×0.93×0.39×14.16 =0.292 m =29.2 cm
𝑙𝑒 ×𝑓𝑏𝑢

On suit la même démarche pour les autres travées, on trouve finalement

Travée 1 2 3 4
𝑀0𝑖 66.85 68.43 65.91 66.85
𝑀𝑎𝑖 40.11 34.215 32.95 40.11
Hc 29.2 27.69 27.35 29.2

Finalement on a abouti à h=29.6 cm (max entre les deux conditions)

On aura donc 𝐡𝐜=𝟑5𝐜𝐦 et on prend b=22 cm

Méthode de calcul

➢ 𝑞≤2𝐺
➢ 𝑄≤5 𝐾𝑁/𝑚²
➢ La fissuration est peu préjudiciable
➢ la section est d’inertie constante
4.35
➢ 0.8 ≤ 4.30 = 1.01 ≤ 1.25
4.30
0.8 ≤ 4.22 = 1.01 ≤ 1.25
4.22
0.8 ≤ 4.35 = 0.97 ≤ 1.25
La méthode forfaitaire est applicable, on recalcule les charges permanentes dans chaque
travée en tenant compte cette fois-ci du poids propre de la poutre

g=g′+25×0.22×0.35=19.70KN/m
q=q′=3.23 KN/m

Avec g’ : charge permanente sans tenir compte du poids propre de la poutre

Le schéma de calcul de cette poutre sera comme suit :

Détermination des sollicitations

1. Moments fléchissant

a. Calcul à l’ELU

❖ Moment ultime maximal de la travée isostatique

Pu=1.35×g+1.5×q=1.35×19.70+1.5×3.75 =32.22 KN.m

4.352
➔𝑀01= Pu × l⁄8=32.22× 8 =76.21 KN m
4.302
➔𝑀02= Pu × l⁄8=32.22× 8 =74.46 KN m
4.222
➔𝑀03= Pu × l⁄8=32.22× =71.72 KN m
8
4.352
➔𝑀04= Pu × l⁄8=32.22× =76.21 KN m
8

❖ Moments sur appuis

On doit respecter les valeurs minimales des moments ci-dessous :

Avec M0’ = max(M01 ; M02)

Ma0=0KN.m
Ma1=0.5×max(M01;M02)=0.5×76.21 =38.1 KN.m
Ma2=0.4×max(M02;M03)=0.4×74.46 =29.78 KN.m
Ma3=0.5×max(M03;M04)=0.5×76.21 =38.1 KN.m
Ma5=0 KN .m

❖ Moments sur travées

q 3.75
α′= = =0.17
q+g 03.75+17.77

(1.2+0.3×α) (1.2+0.3×0.17)
Mt1 = ×M01= ×76.21=47.66 KN.m
2 2
(1.0+0.3×α) (1+0.3×0.17)
Mt2= ×M02= ×74.46=39.12 KN.m
2 2

(1.0+0.3×α) (1+0.3×0.17)
Mt3= ×M03= ×71.72=37.68 KN.m
2 2

(1.2+0.3×α) (1.2+0.3×0.17)
Mt4 = ×M04= ×76.21=47.66 KN.m
2 2

➢ Règle de moments
𝑀𝑤𝑖+𝑀𝑒𝑖
Il faut vérifier que 𝑀𝑡𝑖+ ≥𝑚𝑎𝑥{(1+0.3×𝛼′)×𝑀0𝑖; 1.05×𝑀0𝑖}
2
Si cette condition n’est pas vérifiée, on conserve la valeur de 𝑀𝑡 qui respecte la condition :
Mw1+Me1
𝑀𝑡𝑖≥𝑚𝑎𝑥 {(1+0.3×𝛼′)×𝑀01 ; 1.05×𝑀01}− 2

▪ Travée 1

𝑀𝑤1+𝑀𝑒1
Mt1+ 2
≥max {(1+0.3×α′)×M01 ; 1.05×M01}
38.1
➔47.66+ 2 ≥1.053×76.21=80.02

➔66.71≥80.02➔Non vérifiée➔Mt1≥80.02−19.05➔𝐌𝐭𝟏𝐫𝐞𝐭𝐞𝐧𝐮=60.97𝐊𝐍.𝐦

▪ Travée 2

𝑀𝑤2+𝑀𝑒3
Mt2+ 2
≥≥max {(1+0.3×α′)×M02 ; 1.05×M02}
38.1+29.78
➔39.12+ ≥1.05×74.46
2
➔73.06≥78.18➔ Non vérifiée➔Mt2≥78.18−33.94➔𝐌𝐭2𝐫𝐞𝐭𝐞𝐧𝐮=44.24 𝐊𝐍.𝐦
▪ Travée 3

𝑀𝑤3+𝑀𝑒3
Mt3+ 2
≥≥max {(1+0.3×α′)×M03 ; 1.05×M03}
29.78+38.1
➔37.68+ ≥1.05×71.72
2
➔37.68≥75.3➔ Non vérifiée➔Mt3≥75.3−33.94➔𝐌𝐭3𝐫𝐞𝐭𝐞𝐧𝐮=41.36 𝐊𝐍.𝐦
 ▪ Travée 4

𝑀𝑤4+𝑀𝑒4
Mt4+ 2
≥max {(1+0.3×α′)×M04 ; 1.05×M04}
38.1
➔47.66+ ≥1.05×76.21
2

➔66.71≥80.02➔ Non vérifiée➔Mt4≥80.02−19.05➔𝐌𝐭4𝐫𝐞𝐭𝐞𝐧𝐮=60.9 𝐊𝐍.𝐦

On refait la même démarche à l’ELS avec Ps=g+q=17.77+3.75=21.52 KN/m

Moments fléchissant en appuis et en travées de la poutre

1 2 3 4
MOi(KN.M) 76.21 74.46 71.72 76.21
Mai , min
0 -38.1 -29.78 -38.1 0
(KN.M)
ELU Mt (KN.M) 47.66 39.12 37.68 47.66
Règle de Non Non
Non vérifiée Non vérifiée
mo vérifiée vérifiée
MT retenu 60.97 44.24 41.36 60.9
MOi(KN.M) 55.46 54.19 52.2 55.46
Mai , min
0 -27.73 -21.67 -27.73 0
(KN.M)
Mt (KN.M) 39.09 32.78 31.58 39.09
ELS
Non
Règle de Vérifiée Vérifiée Non Vérifiée
Vérifiée
mo
MT retenu 44.36 32.78 31.58 44.36
Diagramme des moments fléchissant à l'ELU

Diagramme des moments fléchissant à l'ELS

2. Efforts tranchants

a. Calcul à l’ELU
• Travée 1
𝑃𝑢 × 𝑙1 32.22 × 4.35
𝑉01 = = = 70.07 𝐾𝑁
2 2

• Travée 2
𝑃𝑢 × 𝑙2 32.22 × 4.30
𝑉02 = = = 69.27 𝐾𝑁
2 2
• Travée 3
𝑃𝑢 × 𝑙3 32.22 × 4.22
𝑉03 = = = 67.98 𝐾𝑁
2 2
• Travée 1
𝑃𝑢 × 𝑙4 32.22 × 4.35
𝑉04 = = = 70.07 𝐾𝑁
2 2
Pour tenir compte de la continuité des moments, on majore les efforts tranchants de l’appui
voisin de l’appui de rive :

➢ de 15% pour une poutre à deux travées

➢ de 10% pour une poutre à plus de deux travées

En suivant ce principe, le diagramme des efforts tranchants à l’ELU sera comme suit :
b. Calcul à l’ELS

• Travée 1
𝑃𝑠 × 𝑙1 22.93 × 4.35
𝑉01 = = = 49.87 𝐾𝑁
2 2
• Travée 2
𝑃𝑠 × 𝑙2 22.93 × 4.30
𝑉02 = = = 49.29 𝐾𝑁
2 2
• Travée 3
𝑃𝑠 × 𝑙3 22.93 × 4.22
𝑉03 = = = 48.38 𝐾𝑁
2 2
• Travée 1
𝑃𝑠 × 𝑙4 22.93 × 4.35
𝑉04 = = = 49.87 𝐾𝑁
2 2
En suivant le même principe que précédemment, le diagramme des efforts tranchants à l’ELS
sera comme suit :

Diagramme des efforts tranchants de la poutre à l'ELS

Appui 1 Appui 2 Appui 3 Appui 4 Appui 5

ELU 𝑉0𝑖 70.07 -70.07 69.27 -69.27 67.98 -67.98 70.07 -70.07

𝑉0𝑖 𝑚𝑎𝑗𝑜 70.07 -77.07 76.19 -69.27 67.98 77.07 -74.77 -70.07

ELS 𝑉0𝑖 49.87 -49.87 49.29 -49.29 48.38 -48.38 49.87 -49.87

𝑉0𝑖 𝑚𝑎𝑗𝑜 49.87 -54.85 54.12 -49.29 48.38 -53.21 54.21 -49.87
Dimensionnement des aciers
1. Aciers longitudinales

• Travée 1
d=0.9×h=0.9×0.3=0.315m =31.5 cm
0.85 × 𝑓𝑐28
𝑓𝑏𝑢 = = 14.16 𝑀𝑃𝐴
𝛾𝑏
Mu1=60.97 KN.m ; Ms1=44.36 KN.m

𝑀𝑢 60.97 × 10−3
𝜇= 2 = = 0.19 > 𝜇𝑙 = 0.39
𝑏𝑑 𝑓𝑏𝑢 0.22 × 0.3152 × 14.16

Donc pas d’acier comprimé

𝛼𝑢=1.25×(1−√1 − 2μ)=1.25×(1−√1 − 2 × 0.19)=0.26

𝑦𝑢=𝛼𝑢.𝑑 = 0.26 ×0.315=0.0819 m

z = d-0.4 ×y = 0.282 m =28.2 cm

𝑀𝑢 60.97 × 10−3
𝐴𝑢𝑠𝑡 = = = 6.21𝑐𝑚2
𝑓𝑠𝑢 × 𝑧 0.282 × 347.82

Choix : 6HA12 (Positionnés dans deux nappes) Ast= 6.79cm²

Vérification à l’ELS
𝑏𝑦13
𝐼𝑆𝑅𝐻/𝐴𝑁 =+ 15𝐴𝑠𝑡 (𝑑 − 𝑦1 )2
3
Avec y1 racine positive de 𝐴𝑦12+𝐵𝑦1+𝐶=0

b
𝐴= 2==0.11𝑚

𝐵=15𝐴𝑠𝑡=15×1.54 .10−4=0.01018

𝐶=−15𝐴𝑠𝑡 𝑑=−15×1.54 .10−4×0.315=-0.0032

𝑦1=0.13 𝑚=13 𝑐𝑚

𝐼𝑆𝑅𝐻/𝐴𝑁=0.00577 𝑚4

𝑀𝑠 44.36 × 10−3
𝜎= 𝑦1 = × 0.13 = 1.035 𝑀𝑃𝐴
𝐼𝑆𝑅𝐻/𝐴𝑁 0.00577
 𝜎̅ = 0.6 × 𝑓𝑐28 = 15 𝑀𝑃𝐴

𝜏𝑏𝑐 ≤ ̅̅̅̅
𝜏𝑏𝑐 𝑣é𝑟𝑖𝑓𝑖é𝑒

Condition de non fragilité

𝑓𝑡28 2.1
𝐴𝑚𝑖𝑛 = 0.23𝑏𝑑 = 0.23 × 0.22 × 0.315 × = 0.83 𝑐𝑚2
𝑓𝑒 400

𝐴𝑠𝑡 = 𝑀𝐴𝑋(𝐴𝑢𝑠𝑡 , 𝐴𝑚𝑖𝑛 ) = 7.21 𝑐𝑚2 vérifie

On suit la même démarche pour les autres travées et pour les appuis, on trouve

Ferraillage des travées de la poutre

1 2 3 4
|𝑀𝑢| 𝐾𝑁𝑚 60.96 44.24 41.36 60.96
𝜇 (𝑀𝑃𝐴) 0.19 0.14 0.13 0.19
𝐴𝑠𝑐 0 0 0 0
𝛼 0.26 0.19 0.17 0.26
Yu (m) 0.13 0.059 0.053 0.13
Z(m) 0.28 0.29 0.29 0.28
𝐴𝑠𝑡 𝑡ℎé𝑜𝑟𝑖𝑞𝑢𝑒 7.21 4.38 4.10 7.21
𝐴𝑚𝑖𝑛 0.83 0.83 0.83 0.83
𝐴𝑖𝑛𝑓 6 HA 12 (7.79) 4 HA 12 (4.52) 4 HA 12 (4.52) 6 HA 12 (7.79)
𝐴𝑚𝑜𝑛𝑡𝑎𝑔𝑒 3 HA 8 2 HA 8 2 HA 8 3 HA 8

Ferraillage des appuis de la poutre

2 3 4
|𝑀𝑢| 𝐾𝑁𝑚 38.1 29.7 38.1
𝜇 (𝑀𝑃𝐴) 0.12 0.09 0.12
𝐴𝑠𝑐 0 0 0
𝛼 0.16 0.11 0.16
Yu (m) 0.05 0.034 0.05
Z(m) 0.29 0.3 0.29
𝐴𝑠𝑡 𝑡ℎé𝑜𝑟𝑖𝑞𝑢𝑒 3.77 2.99 3.77
𝐴𝑚𝑖𝑛 0.83 0.83 0.83
𝑨𝒊𝒏𝒇 3 HA 14 (4.62 ) 3 HA 12 (3.39 ) 3 HA 14 (4.62 )
2. Aciers transversales
• Travée 1

➢ Effort tranchant réduit

Les charges sont uniformément réparties et Vu, max =77.07 K𝑁

❖ Vérification du béton vis-à-vis l’effort tranchant
|𝑉𝑢𝑚𝑎𝑥 | 77.07 ×10−3
La contrainte tangentielle : 𝜏𝑢= = 0.22×0.315 = 1.11 𝑀𝑃𝐴
𝑏 𝑑
Pour une fissuration peu préjudiciable et pour un angle d’inclinaison des armatures
α=90°
0.2𝑓𝑐28
𝜏𝑢 = min(
̅̅̅ , 5 𝑀𝑃𝐴) = 3.33 𝑀𝑃𝐴
1.5

τu ≤ 𝜏̅̅̅
𝑢

b. Effort tranchant réduit :

La travée est soumise à des charges réparties, l’effort tranchant réduit est donné par
l’expression suivante :

5ℎ 5 × 0.35
𝑉𝑢𝑟𝑒𝑑 = |𝑉𝑢𝑚𝑎𝑥 | − 𝑞𝑢 = 77.07 × 10−3 − × 32.22 × 10−3 = 0.0676 𝑀𝑁
6 6

c. Pourcentage minimal des armatures transversales

𝐴𝑡 𝐴𝑡 0.4 × 𝑏 0.4 × 0.22

( )≥( ) = = = 3.74 10−4 𝑚2 /𝑚
𝑆𝑡 𝑆𝑡 𝑚𝑖𝑛 𝑓𝑒𝑡 235

d. Diamètre minimal des armatures transversales

ℎ 𝑏0
∅𝑡 ≤ min (∅𝑙 𝑚𝑖𝑛 ; ; ) = min(8 ; 10 ; 22 ) = 8 𝑚𝑚
35 10

On a 3fils d’armature donc on dispose d’un cadre + un épingle

𝐴𝑡=3∅6=0.85𝑐𝑚2

e. Espacement maximal pour les deux travées

𝑠𝑡̅=min(0.9𝑑;40𝑐𝑚;15∅𝑙𝑚𝑖𝑛:𝑠𝑖𝐴𝑠𝑐≠0)=min(28𝑐𝑚;40𝑐𝑚)=28𝑐𝑚

f. Espacement initial St0

A partir de la règle de couture, on détermine l’espacement initial St0 à droite de l’appui initial
(x=0) en assurant que 7𝑐𝑚≤𝑆𝑡0≤𝑆𝑡

𝐴𝑡 𝑏0 𝛾𝑠 (𝜏𝑢𝑟𝑒𝑑 − 0.3𝑓𝑡28 𝑘)
=
𝑆𝑡 0.9𝑓𝑒𝑡 (𝑐𝑜𝑠𝛼 + 𝑠𝑖𝑛𝛼)
 𝑉𝑢𝑟𝑒𝑑 0.0676
𝜏𝑢𝑟𝑒𝑑 = = = 0.975
𝑏×𝑑 0.22 × 0.315

𝐴 𝐴 0.0676
Alors ( 𝑆𝑡 ) ≤ ( 𝑆𝑡 ) donc 𝑠𝑡0 = 3.74×10−3 = 18.07 ≤ 𝑆̅𝑡
𝑡 𝑡 𝑚𝑖𝑛

⇒ 𝑂𝑛 𝑝𝑟𝑒𝑛𝑑 𝑎𝑙𝑜𝑟𝑠 𝑆𝑡0 18 𝑐𝑚

Pour une section à inertie constante et un chargement uniformément répartie, On prend la suite de
Caquot par le nombre inférieur ou égal à St0 = 18cm, puis on passe au nombre suivant jusqu’à L/2.
On prend St0 = 18 cm lorsque l’espacement dépasse l’espacement maximal.
Avec la suite de Caquot : 7,8,9,10,11,13,16,20,25,35,40.
On doite s'assurer que St ≤ S̄t.
 ETUDE DE POTAEU
on se propose de dimensionner le poteau P

Les charges et les combinaisons des charges

Le poteau étudié est le poteau P situé au rez de chaussée, la charge est obtenue par la somme de
deux efforts tranchants sur ce poteau,
Donc:
G=153.26 KN
Q=108.24 KN
Pour tenir compte de la continuité de la poutre on majore la charge sur la poutre par 10% puisque le
poteau étudié est à proximité d’un poteau de rive :

𝑵𝒖 = (𝟏. 𝟑𝟓 × 𝟏𝟓𝟑. 𝟐𝟔 + 𝟏. 𝟓 × 𝟏𝟎𝟖. 𝟐𝟒) × 𝟏. 𝟏 = 𝟒𝟎𝟔. 𝟏𝟖𝑲𝑵

𝑵𝒔 = (𝟏𝟓𝟑. 𝟐𝟔 + 𝟏𝟎𝟖. 𝟐𝟒) × 𝟏. 𝟏 = 𝟐𝟖𝟕. 𝟔𝟓 𝑲𝑵

1. dimensionnement
longueur de flambement 𝑙𝑓 = 𝑘 × 𝑙0

Avec 𝑙0 : longueur libre du poteau

k : coefficient de flambement

𝑙𝑓 = 0.7 × 3 = 2.1𝑚

√12
𝑎≥ × 𝑙𝑓 = 20.8cm; Soit a=22cm
35

𝑁 0.287
Pour un poteau de section carré 𝑎2 ≥ 10𝑠 ⇔ 𝑎 ≥ √ 10
= 0.16 𝑚

On prend un poteau carré 22×22 (cm)

𝑙𝑓
Élancement 𝜆 = 𝑖

𝐼
Avec i : rayon de giration 𝑖 = √𝐵

B : aire de la section transversale

𝑎4
𝐼= = 19521.3𝑐𝑚4
12

19521.3. 10−8
𝑖=√ = 0.063𝑚
0.22 × 0.22

2.1
𝜆= = 33.3 < 50
0.063
 Ferraillage
0.85
𝛼(𝜆) = = 0.72
𝜆 2
1 + 0.2 × ( )
35

𝛾𝑠 𝑁𝑢 𝐵𝑟 × 𝑓𝑐28
𝐴𝑠𝑐 = ×[ − ]
𝑓𝑒 𝛼(𝜆) 0.9 × 𝛾𝑏

Avec : 𝐵𝑟 = (𝑎 − 2) × (𝑏 − 2) = 0.04𝑚2

𝑓𝑒 = 400𝑀𝑃𝑎

𝑁𝑢 =406.18 KN

𝛼(𝜆)=0.72

𝑓𝑐28=22𝑀𝑃𝑎
𝛾𝑏=1.5 𝛾𝑠=1.15

1.15 0.4061 0.04 × 22

𝐴𝑠𝑐 = ×[ − ] = −2.3 . 10−4 < 0 → 𝐴𝑠𝑐 = 𝐴𝑚𝑖𝑛
400 0.71 0.9 × 1.5

Condition d’acier minimal :

0.2 × 𝐵
𝐴𝑚𝑖𝑛 = max (4𝑐𝑚2 𝑝𝑎𝑟𝑚é𝑡𝑟𝑒𝑑𝑒𝑝é𝑟𝑖𝑚𝑒𝑡𝑟𝑒𝑑𝑒𝑙𝑎𝑠𝑒𝑐𝑡𝑖𝑜𝑛; = 0.96𝑐𝑚2 )
100
𝐴𝑚𝑖𝑛 = max(4𝑐𝑚2 ; 1.25𝑐𝑚2 ) = 4𝑐𝑚2
5𝐵
𝐴𝑚𝑎𝑥 = = 24.2𝑐𝑚2
100
𝐴𝑚𝑖𝑛 ≤ 𝐴𝑠𝑐 ≤ 𝐴𝑚𝑎𝑥 𝐴𝑠𝑐 = 𝐴𝑚𝑖𝑛 = 4𝑐𝑚2 Soit 4HA12=4.52cm2

Disposition constructives :

❖ Armatures longitudinales :

𝑑𝑖 ≤ min(40𝑐𝑚; 𝑎 + 10𝑐𝑚) = min(40𝑐𝑚; 32𝑐𝑚) = 32𝑐𝑚

𝑑𝑖 = 𝑎 − 2.5 × 𝑒 − ∅ = 15.8𝑐𝑚
❖ Armatures transversales :

∅𝑚𝑎𝑥
𝑙
= 4𝑚𝑚 ≤ ∅𝑡 ≤ 12𝑚𝑚
3
Soit∅𝑡 = 6𝑚𝑚

Longueur de recouvrement
La longueur de recouvrement Lr dans la zone de recouvrement, sur laquelle on doit disposer au
moins de trois nappes est égale à 𝐿𝑟 = 0.6 × 𝑙𝑠
 ∅𝑙𝑚𝑎𝑥 𝑓
Avec ls : longueur de scellement 𝑙𝑠 = 4
× ̅𝜏̅̅𝑒̅
𝑢

𝜏̅𝑢 = 0.6 × 𝜓𝑠2 × 𝑓𝑡28

1 𝑅𝐿
𝜓𝑠 = {
1.5 𝐻𝐴
𝜏̅𝑢 = 0.6 × 1.52 × 1.92 = 2.59𝑀𝑃𝑎
1.2 400
𝑙𝑠 = × = 46.3𝑐𝑚
4 2.59
𝐿𝑟 = 0.6 × 46.3 = 27.8𝑐𝑚
-on zone de recouvrement : St=Lr/3=27.8/3=9.27 cm →on prend St=9cm

-en zone courante :St=18 cm pour HA12

1. Justification à l’ELS
σbc : la contrainte de compression dans le béton

A l’ELS l’acier et le béton sont supposés tous les deux élastiques

𝑁𝑠𝑒𝑟 𝑁𝑠𝑒𝑟 = 287.65𝐾𝑁
𝜎𝑏𝑐 = 𝑎𝑣𝑒𝑐 {
𝑠 𝑆 = 𝐵 + 15 × 𝐴𝑙 : 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑟𝑒𝑛𝑑𝑢𝑒 ℎ𝑜𝑚𝑜𝑔é𝑛𝑒

287.65 10−3
𝜎𝑏𝑐 = = 5.22𝑀𝑃𝑎 ≤ 0.6 × 𝑓𝑐28 = 13.2𝑀𝑃𝑎
0.22 × 0.22 + 15 × 4.52. 10−4

⇒ 𝑣é𝑟𝑖𝑓𝑖é
 Fondation
I. Introduction
Une fondation se définit comme un élément architectural d’un bâtiment qui assure la transmission et
la répartition des charges de cet ouvrage dans le sol (poids propre du bâtiment, forces climatiques et
surcharges liées à son utilisation).

Les fondations d’un bâtiment représentent un enjeu essentiel de son architecture, car elles forment
la partie structurelle qui s’oppose au tassement et aux infiltrations

On va adopter comme il est recommandé dans la conclusion du rapport géotechnique le système de

fondation superficielle, semelles isolées sous les poteaux.

II. Hypothèses de calcul

La valeur de la contrainte admissible du sol est 𝜎 = 4𝑏𝑎𝑟𝑠 . On a choisi une fissuration préjudiciable
et un enrobage de 5 cm.

III. Semelle sous poteau

La semelle étudiée est celle sous le poteau P13 étudié dans le chapitre précédant

Calcul des sollicitations :

Les sollicitations transmises par le poteau dont la section 22×22cm2 sont les suivantes :

𝒈 = 𝟏𝟓𝟑. 𝟐𝟔 + 𝟐𝟓 × 𝟎. 𝟐𝟐² × 𝟑 = 𝟏𝟓𝟔. 𝟗 𝟏𝟎 − ³𝑴𝑵

{
𝒒 = 𝟏𝟎𝟖. 𝟐𝟒 . 𝟏𝟎 − ³ 𝑴𝑵
L’effort normal au niveau supérieur de la semelle :

𝑨 𝒍′ 𝑬𝑳𝑼 𝑵𝒖 = 𝟏. 𝟑𝟓 × 𝟏𝟓𝟔. 𝟗 𝟏𝟎 − ³ + 𝟏. 𝟓 × 𝟎. 𝟏𝟎𝟖𝟐 = 𝟎. 𝟑𝟕𝟒𝟏𝟏𝑴𝑵

{
𝑨 𝒍′ 𝑬𝑳𝑺 𝑵𝒔 = 𝟏𝟓𝟔. 𝟗 . 𝟏𝟎 − ³ + 𝟎. 𝟏𝟎𝟖𝟐 = 𝟎. 𝟐𝟔𝟓𝟏𝑴𝑵

1. Dimensions de la semelle
Dans le cas général, on suppose que la semelle de dimensions A×B soit homothétique avec le poteau
𝑎 𝐴
a×b, c’est-à-dire : =
𝑏 𝐵

On utilise une majoration de 5% sur P pour tenir compte du poids propre de la semelle.

𝑵𝒔 = 𝟏. 𝟎𝟓 × 𝟎. 𝟐𝟔𝟓𝟏 = 𝟎. 𝟐𝟕𝟖𝟑𝑴𝑵
̅̅̅̅̅=0.4MPa
𝝈𝒔𝒐𝒍

̅̅̅̅̅=0.6MPa
𝝈𝑮𝑩
 a. Condition de portance : (répartition bitriangulaire)
3 𝑁𝑠
𝐴𝐵 ≥
2 ̅̅̅̅̅
𝜎𝐺𝐵

3 𝑁𝑠 𝑏 3 × 0.273 × 22
→𝐵≥√ =√ = 0.82𝑚 → 𝑜𝑛 𝑝𝑟𝑒𝑛𝑑 𝐴 = 𝐵 = 90 𝑐𝑚
2 ̅̅̅̅̅
𝜎𝐺𝐵 𝑎 2 0.6 22

b. Condition de rigidité :
𝐁−𝐛
≤ 𝐝𝐚 , 𝐝𝐛 ≤ 𝐀 − 𝐚
𝟒
𝟏𝟕𝒄𝒎 ≤ 𝒅𝒂 , 𝒅𝒃 ≤ 𝟔𝟖𝐜𝐦
Soit H=25cm →𝑃𝑠𝑒𝑚𝑒𝑙𝑙𝑒 = 25 × A × B × H =25×0.9×0.9×0.25=0.00506MN

2. Dimensionnement des aciers :

𝑃𝑢 =0.374+1.35×0.00506=0.379MN

Pour n'est pas avoir des crochets :

𝐴 𝐴
𝑙𝑠𝑎 ≤ → 38.58 Φ𝑎 ≤
4 4
➔Φ𝑎 ≤ 5.83mm Donc il faut avoir des crochets.
𝐵 𝐵
𝑙𝑠𝑏 ≤ → 38.58Φ𝑏 ≤
4 4
➔Φ𝑏 ≤ 5.83 𝑚𝑚 Donc il faut avoir des crochets.

Soit Φ𝑏 = Φ𝑎 = 10𝑚𝑚
∅𝑎 0.01
𝑑𝑎 = ℎ − 𝑐 − − ∅𝑏 = 0.2 − 0.03 − − 0.01 = 0.205𝑚
2 2
∅𝑏 0.01
𝑑𝑏 = ℎ − 𝑐 − = 0.2 − 0.03 − = 0.215𝑚
2 2
𝑁𝑢 (𝐵 − 𝑏) 9 𝐴 0.379(0.9 − 0.22) 9
𝐴𝑏𝑏𝑖𝑡𝑟𝑖𝑎𝑛𝑔 = × 𝑀𝑎𝑥 (1, × ) = × = 4.30𝑚2
8𝑑𝑏 𝑓𝑠𝑢 8 𝐵 400 8
8 × 0.215 ×
1.15
➔Soit 6HA10 𝑨𝒃𝒃𝒊𝒕𝒓𝒊𝒂𝒏𝒈 = 𝟒. 𝟕𝟏 cm2

𝑁𝑢 (𝐴 − 𝑎) 9 𝐴 0.379(0.9 − 0.22) 9
𝐴𝑎𝑏𝑖𝑡𝑟𝑖𝑎𝑛𝑔 = × 𝑀𝑎𝑥 (1, × )= × = 4.51𝑐𝑚2
8𝑑𝑎 𝑓𝑠𝑢 8 𝐵 400 8
8 × 0.152 ×
1.15
➔Soit 6HA10 𝑨𝒂𝒃𝒊𝒕𝒓𝒊𝒂𝒏𝒈 = 𝟒. 𝟓𝟏 𝒄𝒎𝟐
 2∅b
𝐴 − (2 × c + )
𝑆𝑡𝑎 = 2 = 0.9 − (2 × 0.03 + 0.010) = 16.6𝑐𝑚
𝑛𝑏𝑟𝑑𝑒𝑠𝑏𝑎𝑟𝑟𝑒𝑠 − 1 6−1
2∅
𝐵 − (2 × c + 2 a ) 0.9 − (2 × 0.03 + 0.010)
𝑆𝑡𝑏 = = = 16.6 𝑐𝑚
𝑛𝑏𝑟𝑑𝑒𝑠𝑏𝑎𝑟𝑟𝑒𝑠 − 1 6−1

❖ Récapitulation :

Récapitulation de dimensions et ferraillage de la semelle

A=0.9 m B=0.9m

Aa=6.35cm² Ab=6.85 cm²

da=0.205 m db=0.215 m

6HA10 6HA10

Sta=16.6 cm Stb=16.6 cm

3. Dimension du gros béton

a. Condition d’homothétie :
𝐀′ 𝐀 𝐚
= = =𝟏
𝐁′ 𝐁 𝐛
b. Condition de portance :
𝑵𝒔𝒆𝒓𝒗
𝑨′𝑩′ ≥
𝛔𝐬𝐨𝐥
̅̅̅̅̅
𝐁 𝑵𝒔𝒆𝒓𝒗 0.9×𝟎.𝟐690
➔𝑩′ ≥ √𝐀 =√ = 𝟎. 𝟖𝟐𝒎
𝝈𝐬𝐨𝐥
̅̅̅̅̅̅ 𝟎.𝟗×𝟎.𝟒

Soit 𝐀′ = 𝑩′ = 𝟏. 𝟐𝒎

4. Calcul de la hauteur minimal Hmin

𝐵′ −𝐵
Tg (β) =2×H′ (β=35°)

𝐵′ −𝐵
H′=1.5× 2
=22.5cm

Soit 𝐇′=30cm

Donc, on adopte un gros béton de dimensions 1.2 x 1.2 x 0.25 m³.

Poids propre de gros béton : PGB=A’ x B’ x H x 𝛾 B=1.2 x 1.2 x 0.3 x25=10.8 KN

Vérification :
𝑃𝑠𝑒𝑟 0.2690 + 0.009
= = 0.193𝑀𝑃𝐴 < 𝜎
̅̅̅̅̅
sol = 0.4𝑀𝑃𝐴
𝐴′𝐵′ 1.2 × 1.2
Vérifiée
