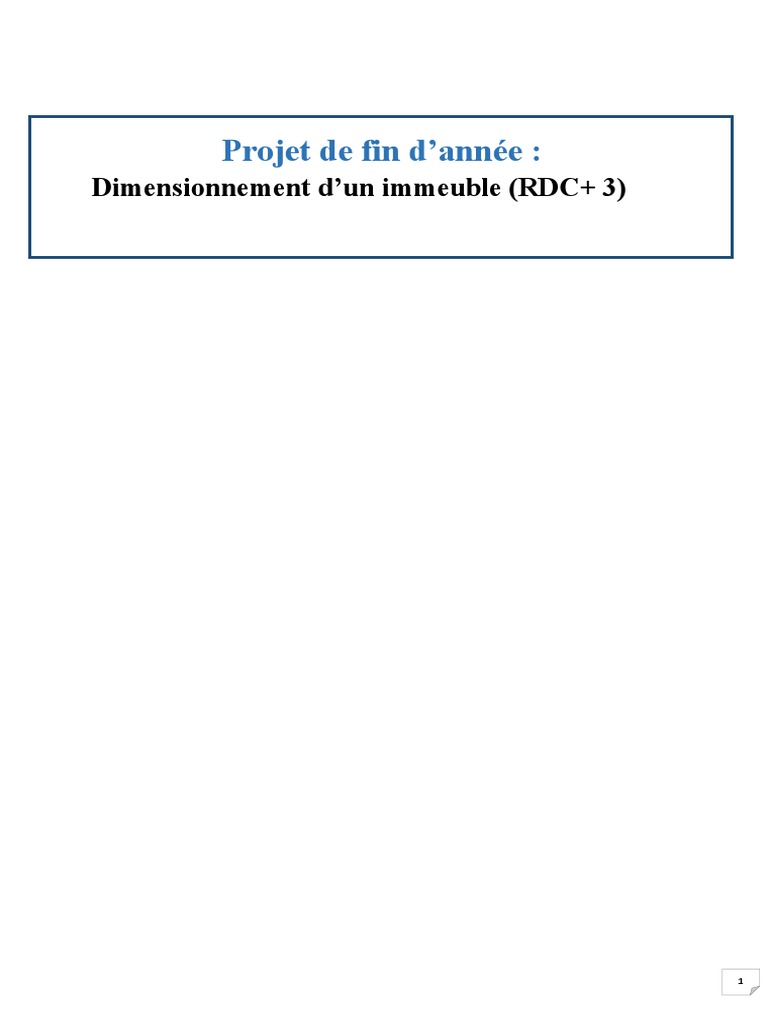

Projet de fin d’année :

Dimensionnement d’un immeuble (RDC+ 3)

1
2
 Table des matières

Table des matières ...................................................................................................................................2

Remerciement ..........................................................................................................................................3
Introduction ..............................................................................................................................................3
Présentation de l’entreprise .................................................................................................................... 4
ETUDE STATIQUE ..................................................................................................................................... 4
I-Présentation Du Projet : .......................................................................................................................... 4
1-Présentation de l’ouvrage : ............................................................................................................4
2-Les caractéristiques géométriques de la structure : ..................................................................... 4
II-Conception et Pré-dimensionnement : .............................................................................................……5
1-Phase de conception : ................................................................................................................... 5

2- Pré-dimensionnement des poutres :

........................................................................................... 5

3- Pré-dimensionnement des poteaux :

.......................................................................................... 6 III- Descente de charge :

........................................................................................................................... 6

1- Descente de charge des poutres : .......................................................................................... 6

2- Descente de charge des poteaux : ..................................................………………....................... 7

IV- Dimensionnement Des Éléments De la Structure …….........................................................................8

1-Dimensionnement de la poutre : ................................................................................................ 8

2-Dimensionnement des Poteaux : ................................................................................................10

Conclusion ...............................................................................................................................................12

3
 INTRODUCTION
Le génie civil peut être défini comme étant l’ensemble des techniques concernant les constructions civiles. Ses
domaines d’intervention sont nombreux, englobant le bâtiment et les travaux publics.
Dans ce sens, et pour faire le lien entre mes connaissances acquises durant mes deux années d’études en génie
civil et compléter celles-ci par des nouvelles théories j’ai effectué mon stage professionnel au sein du BET études
et travaux SARL sous l’encadrement des différents experts et ingénieurs pour me diriger dans ma recherche.
Au cours de ce stage, j’ai eu l’occasion d’assister aux différentes taches réalisées. Plus largement, ce stage a été
l’opportunité d’acquérir une première expérience en BET et d’observer sa structure ainsi que son organisation.
w

ETUDE STATIQUE
I. Présentation Du Projet :
1. Présentation de l’ouvrage :
Le sujet de notre projet concerne l’étude d’un immeuble composée de RDC et trois étages.

2. Les caractéristiques géométriques de la structure :

Les caractéristiques géométriques du bâtiment :
• Longueur en plan 11.24m
• Largeur en plan 10m
• Hauteur de RDC 4m
• Hauteur des étages 2.8m
• Hauteur totale 14.2m
• Surface de RDC 112.4𝑚2

• Surface de l’étage 1 / 2 / 3 120.5𝑚2 • Surface totale 473.9𝑚2

3. Caractéristiques des matériaux :

Les caractéristiques des matériaux utilisés dans la construction seront conformes aux règles BAEL91.
Béton :
• Le poids volumique du béton utilisé est de 25 KN/m3.
• Résistance à la compression : fc28 = 25 Mpa.
• Fissuration peu préjudiciable (autres éléments).
• Fissuration préjudiciable (semelles). Acier :
• L’acier utilisé est le suivant : Fe = 500 MPa – HA (haute adhérence).
Sol :
• Le bâtiment sera réalisé en béton armé, au-dessus d’un sol ayant un taux de travail 𝜎𝑠𝑜𝑙̅̅̅̅̅̅ = 2.5𝑏𝑎𝑟.

4
 4. Les combinaisons de calcul :
Les sollicitations sont calculées en appliquant les combinaisons d’actions définies ci-après :

• La combinaison de calcul à l’état limite : P= 1,35G + 1,5Q

• Les combinaisons de calcul à l’état limite service : P= G+Q Avec :
G : La charge permanente.
Q : La charge d’exploitation.
5. Les règlements utilisés :
Le règlement BAEL 91 modifié 99 : Les règles techniques de conception et de calcul des ouvrages et
constructions en béton armé suivant la méthode des états-limites.

II. Conception et pré-dimensionnement :

1. Phase de conception :
Cette étape constitue le début de tout calcul à faire et elle est effectuée à partir des plans d’architecte. Elle
dépend en grande partie de la vision de l’ingénieur d’étude qui doit essayer de vérifier la stabilité de l’ouvrage tout
en optimisant le coût et surtout en respectant les contraintes architecturales et l’aspect esthétique proposé par
l’architecte.

2. Pré-dimensionnement des poutres :

Les poutres sont des éléments horizontaux en béton armé sollicitées par des moments de flexion et des
efforts tranchants. Leur rôle est la transmission des charges du plancher aux poteaux. Le calcul des poutres se fera
en flexion simple avec les sollicitations les plus défavorables. Le pré-dimensionnement des poutres suit la règle
décrite comme suite :

• La hauteur h

D’après le BAEL 91, les dimensions d’une section rectangulaire sont :

Poutre isostatique : 𝐿  Non porteuse :
𝐿
Poutre hyperstatique :

 Porteuse dans 2 cotés :

𝐿 Avec :
 Porteuse dans un coté : ℎ : La hauteur de la poutre.
12
𝐿
𝐿 : La longueur de la poutre.

• La largeur b

Selon le BAEL91 mod 99, la largeur de la poutre doit vérifier la relation suivante : 𝟎. 𝟒𝒉 ≤ 𝒃 ≤ 𝟎. 𝟕𝒉 Pour
notre projet on prend b=25cm et on vérifie après.

• Application :
N9 est une poutre porteuse dans un coté alors : 𝐿 (avec 𝑙̅̅̅̅̅̅𝑥=4.54 m)

32m Donc, on prend h=40cm ; b=25cm

5
 3. Pré-dimensionnement des poteaux :
Le pré dimensionnement des poteaux nécessite tout d’abord le calcul des charges permanentes G et
d’exploitation Q sur le poteau, ces charges seront calculées pour chaque niveau.

 Pour un poteau rectangulaire, le coffrage doit vérifier la condition suivante : 𝒂 × 𝒃 ≥ 𝑵𝒖

𝒇𝒃𝒖

Avec : 𝑎 𝑒𝑡 𝑏 Sont les dimensions planes du poteau.

𝑁𝑢 est la descente de charge à l’ELU.
𝑓𝑏𝑢 est la contrainte limite du béton à l’ELU.

Remarque : Au début, on choisit des poteaux de section minimale (25𝑐𝑚 × 25𝑐𝑚). Après le calcul de la
descente des charges, on modifie la section suivant la condition vue ci-dessus.

III. Descente de charge sur les éléments porteurs

1. Descente de charges des poutres :

a. Des poutres porteuses :

En tenant compte des charges semblables au niveau de chaque étage, on va utiliser les formules suivantes :
La charge permanente 𝑮 = 𝑷𝒑 + 𝒈𝑳
𝟐

• La charge d’exploitation : 𝑸 = 𝒒𝑳
𝟐
Avec :
• g : La charge permanente unitaire par mètre carré sur plancher.
• q : La charge d’exploitation unitaire par mètre carré sur plancher. Pp : Le poids propre de la
poutre 𝑃𝑝(𝐾𝑁/𝑚) = 25 × 𝑏(𝑚) × ℎ(𝑚) L : La longueur du chargement.

b. Des poutres non chargées :

• La charge permanente 𝐺(𝐾𝑁/𝑚) = 𝐺𝑝𝑝
• La charge d’exploitation : 𝑄 = 0 (𝐾𝑁/𝑚)
Avec : Gpp est le poids propre de la poutre 𝐺𝑝𝑝(𝐾𝑁/𝑚) = 25(𝐾𝑁/𝑚3) × 𝑏(𝑚) × ℎ(𝑚)

c. La charge totale :

On ce qui concerne la charge totale, on va la calculer à l’état limite ultime ainsi qu’à l’état limite service on se
basant sur les relations suivantes : P (ELU) = 1.35 G + 1.5 Q / P (ELS) = G + Q
d. Application (poutre porteuse) :
La charge permanente :
• Poids propre : 𝑃𝑝 = 25 × 0.25 × 0.25 = 1.57𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• Charge du plancher : 𝑔 = 9.31𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• Charge du cloison : 𝐶𝑚 = 3.92𝐾𝑁/𝑚𝑙̅̅̅̅̅̅

6
 Alors la charge permanente total : 𝑮 = 𝟏𝟒. 𝟐𝟐𝑲𝑵/𝒎𝒍

La charge d’exploitation : 𝑸 = 𝟐. 𝟕𝟒𝑲𝑵/𝒎𝒍

 La charge ultime : 𝑷(𝑬𝑳𝑼) = 𝟏. 𝟑𝟓𝑮 + 𝟏. 𝟓𝑸 = 𝟐𝟑. 𝟑𝟏𝑲𝑵/𝒎𝒍

 La charge de service : 𝑷(𝑬𝑳𝑺) = 𝑮 + 𝑸 = 𝟏𝟔. 𝟗𝟔𝑲𝑵/𝒎𝒍

2. Descente de charges des poteaux :

La descente de charge consiste à calculer les efforts normaux résultants de l’effet des charges verticales sur les
éléments porteurs verticaux depuis la terrasse jusqu’aux fondations.
La charge permanente :
 Charge du plancher hourdis.
 Charge des poutres.
 Poids propre des poteaux.  Charge des murs.
a. Les charges des planches :
La charge qui sera transmise du plancher aux poteaux est une charge surfacique, on doit la multiplier par la surface
d’influence "S" afin de la rendre ponctuelle : 𝑮𝒑𝒍𝒂𝒏𝒄𝒉𝒆𝒓 = 𝑮 × 𝑺

Avec : G ∶La charge permanente sur les planchers ET S : la surface d’influence du poteau

Figure : La surface d’influence d’un poteau.

b. Charge des poutres :

La charge d’une poutre est estimée comme suit : 𝑷𝒑 = 𝟐𝟓(𝑲𝑵/𝒎𝟑) × 𝒂 × 𝒃

Avec :
• A et b sont les dimensions de la poutre.
• 25 : Masse volumique du béton en (KN /m³).

c. Charge des murs : 𝑪𝒎 = 𝜸 × 𝒆 × 𝒉

Avec :
• γ : Le poids volumique de la
double cloison est 14
KN⁄m3
• h : la hauteur de l’étage e
: l’épaisseur de la cloison.

Donc la charge permanente total de la poutre est : 𝑮𝒑𝒐𝒖𝒕𝒓𝒆 = 𝑷𝒑 + 𝑪𝒎

7
 d. Poids propre des poteaux :
𝑃𝑝𝑜𝑡𝑒𝑎𝑢 = 𝑎 × 𝑏 × ℎ × 25 (Avec : a, b et h sont les dimensions de poteau.)

Somme des Charges Permanentes totale est : 𝑮𝒕 = 𝑮𝒑𝒐𝒖𝒕𝒓𝒆 + 𝑮𝒑𝒍𝒂𝒏𝒄𝒉𝒆𝒓 + 𝑷𝒑𝒐𝒕𝒆𝒂𝒖 La

charge d’exploitation : 𝑸 = 𝑸𝒑𝒍𝒂𝒏𝒄𝒉𝒆𝒓 × 𝑺

Les règles B.A.E.L n’imposent aucune condition à ELS pour les pièces soumises en compression centrée comme
le cas des poteaux. Par conséquent, le dimensionnement et la détermination des armatures doivent se justifier
uniquement vis à vis de ELU : Nu=1.35 G (KN) +1.5 Q (KN)

e. Application (descente de charge) :

Les charges appliquées sur le poteau 2 :

• Poids propre 𝑷𝒑𝟏 = 𝟐𝟓 × 𝟎. 𝟐𝟓 × 𝟎. 𝟐𝟓 × 𝟐. 𝟖 = 𝟒. 𝟒 𝑲𝑵

• Charge de la dalle 𝑮𝒑𝒍𝒂𝒏𝒄𝒉𝒆𝒓 = 𝟐𝟑. 𝟗 𝑲𝑵
𝑷𝒑 = 𝟖𝑲𝑵
• Charge de poutre {
𝑪𝒎 = 𝜸 × 𝒆 × 𝒉 = 𝟑. 𝟗𝟐𝑲𝑵

• Charge d’exploitation 𝑸 = 𝟓. 𝟐𝟓𝐊𝐍

• Charge permanente total 𝑮𝒕 = 𝑷𝒑𝟏 + 𝑮𝒑𝒍𝒂𝒏𝒄𝒉𝒆𝒓 + 𝑮𝒑𝒐𝒖𝒕𝒓𝒆 = 𝟒𝟎. 𝟐𝟐 𝑲𝑵

Nu=1.35 G (KN) +1.5 Q (KN)=62.2KN

IV. Dimensionnement manuel de la structure :

1. Dimensionnement des poutres (poutre continu) :

On dispose de deux méthodes de calcul des poutres continues : la méthode de Caquot et la méthode forfaitaire.
Le choix de l’une des deux méthodes est conditionné par les hypothèses suivantes :

• Le cas des constructions courantes, c’est-à-dire lorsque Q ≤ 2G ou Q ≤ 5kN/m2.

• Les moments d’inertie des sections transversales sont identiques le long de la poutre.
• Les portées successives sont dans un rapport compris entre 0.8 et 1.25.
• Fissuration considérée comme peu préjudiciable.

a. Détermination des charges de la poutre :

Poutre 1:
• Poids propre 25 × 0.25 × 0.25 = 1.57 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• Poids de plancher 9.31 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• Poids de mur 3.92 KN/ml
Alors la charge permanente G1== 14.8 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
La charge d’exploitation Q1=2.74 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅

8
 Poutre 2:
• Poids propre
• Poids de plancher
• Poids de mur
Alors la charge permanente
charge d’exploitation
25 × 0.25 × 0.25 = 1.57 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
5.86 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
3.92 KN/ml
G2 = 11.35 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅ La
Q2=1.8 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅

Poutre 3:
• Poids propre 25 × 0.25 × 0.25 = 1.57 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• Poids de mur 3.92 KN/ml
Alors la charge permanente G3=5.49 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
La charge d’exploitation Q3=0𝐾𝑁/𝑚𝑙̅̅̅̅̅̅

b. Vérification des conditions :

 Fissuration peu préjudiciable vérifié
 Poutre à inerties constantes vérifié

 Charges d’exploitation :
𝑚𝑙̅̅̅̅̅̅ 𝑚 𝑚𝑙̅̅̅̅̅̅
 Les portées successives des travées :

: Et 0.8

Donc on procède au calcul par la méthode FORFAITAIRE

c. Moment en travers :

Travers 1: • 𝑀𝑡3 = (0.6 + 0.15 α3)M03 =

5.87KN/ml Travers 2 :
• 𝑞𝑢 = 1.35𝐺1 + 1.5𝑄1 = 24.09𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• 𝑞𝑢 = 1.35𝐺2 + 1.5𝑄2 = 18.02𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• 𝑀01 = 𝑞𝑢𝑙̅̅̅̅̅̅2 = 42.34 𝐾𝑁/𝑚𝑙̅̅̅̅̅̅ 𝑞𝑢𝑙̅̅̅̅̅̅2
8
• α1 = 𝑄1 = 0.156 8
• 𝑀02 = = 36.04𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
𝑄2
𝑄 • α2 == 0.137
• 𝑀𝑡1 = (0.6 + 0.15 α1)M01 = 𝑄
26.4KN/ml • 𝑀𝑡2 = (0.5 + 0.15 α2)M02 =
Travers 3 : 18.76KN/ml

Moment en appuis :
• 𝑞𝑢 = 1.35𝐺3 + 1.5𝑄3 = 7.41𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
• 𝑀03 = 𝑞𝑢𝑙̅̅̅̅̅̅2 = 9.78𝐾𝑁/𝑚𝑙̅̅̅̅̅̅ • Appui A : 𝑀𝐴 = 0 KN/ml
8
• α3 = 𝑄3 =0
𝑄

9
 • Appui B : 𝑀𝐵 = 0.5 max (M01,M02) = • Appui D: 𝑀𝐷 = 0𝐾𝑁/𝑚𝑙̅̅̅̅̅̅
21.17KN/ml Appui C : 𝑀𝐶 = 0.5 max
(M02,M03)= 18.02 KN/ml

d. Ferraillage longitudinal :

 Ferraillage en travée :

Section Nombre des

Travée b (cm) d (cm) Mu (KN.m) α (𝑐𝑚2) barres
Travée 1 25 22.5 26.4 0.147 0.12 2.82 3HA12

Travée 2 25 22.5 18.76 0.104 0.137 2.016 2HA12

Travée 3 25 22.5 5.87 0.032 0.041 0.62 2HA12

 Ferraillage en Appui :

Section Nombre des

Travée b (cm) d (cm) Mu (KN.m) Α (𝑐𝑚2) barres
Appui A 25 22.5 6.35 0.035 0.045 0.67 1HA12

Appui B 25 22.5 21.17 0.118 0.157 2.31 2HA12

Appui C 25 22.5 18.02 0.101 0.133 2.1 2HA12

Appui D 25 22.5 1.47 0.011 0.014 0.15 1HA12

e. Ferraillage transversales :

On travaille sur la travée 1 (la plus sollicite), puis on généralise sur les autres travées.
Longueur ELU V (KN) contrainte de st0 (cm) st max (cm)
(m) (KN/ml) cisaillement
(Mpa)

Travée 1 3,75 26.4 58,78 1,045 12.7 20,25

1
0
 • Le premier cadre sera placé à st0 /2 =6.35 cm  Alors on prend 7 cm.
• Les autres seront placés suivant la série de Caquot esp=11cm (chaque esp est répété une seule fois).

• L’espacement ne doit pas déplacer st max =20.25 cm

2. Dimensionnement des Poteaux :
On va déterminer les sections d’armatures longitudinales et transversales du poteau P, la section adoptée pour
ce poteau est (25×25).

a. Les armatures longitudinales :

𝑙̅̅̅̅̅̅𝑓 2 √3
=
• Calcul l’élancement 𝜆
𝑎

La longueur de flambement 𝑙̅̅̅̅̅̅𝑓 = 0.7𝑙̅̅̅̅̅̅0 = 2.1𝑚 (𝑙̅̅̅̅̅̅0 = 3 𝑚) D’où on trouve

𝜆 = 29.1
• Calcul le coefficient de flambage.

= 0.75
On a 𝜆 ≤ 50 donc : 𝛼= 0.85 𝜆 2

1+0.2×( )
35

• Calcul la section réduite du béton : 𝐵𝑟 = (𝑎 − 2)(𝑏 − 2) = (25 − 2)2 = 529 𝑐𝑚2

• Calcul la section d’acier théorique : 𝐴𝑡 𝑁𝑢 𝐵𝑟𝑓𝑐 × 𝛾𝑠

𝛼 0. 𝛾𝑏 𝑓𝑒

Avec 𝑁𝑢 = 190.67𝐾𝑁; 𝑓𝑐28 = 25𝑀𝑃𝑎 ; 𝛾𝑏 = 1.5 ; 𝛾𝑠 = 1.15 et 𝑓𝑒 = 500𝑀𝑃𝑎  𝐴𝑡ℎ = −5.815 𝑐𝑚2

• Calcul de la section d’acier minimale : 𝐴𝑚𝑖𝑛

0.25 ∗0.25
Donc
( )
𝐴𝑚𝑖𝑛 = max(4 × 2 0.25 + 0.25 ; 0.2 × 100
) = 4𝑐𝑚2

𝐴𝑠𝑐 = sup(𝐴𝑡ℎ; 𝐴𝑚𝑖𝑛) = 4𝑐𝑚²  Donc à un ferraillage avec 4HA12

b. Les armatures transversales :

𝜙𝑙̅̅̅̅̅̅𝑚𝑎𝑥
12
𝜙𝑡 
3
𝜙𝑡 ≥
3
= 4𝑚𝑚

• On choisit un diamètre 𝛟𝐭 = 𝟔𝐦𝐦 Espacement des cadres. 𝒆 = 𝟏𝟓𝒄𝒎

1
1
 CONCLUSION

En conclusion, le projet que j’ai pris en charge m’a permis de comprendre et apprendre à maîtriser le
dimensionnement d’un bâtiment selon le BAEL et m’a offert la chance de me mettre à la place d’un ingénieur
d’étude de structures dans un environnement professionnel, on a pu avoir une vision globale de l’entreprise, sa
structure, ses activités, découvrir de nouveaux métiers, comprendre dans quelle mesure le travail au sein d’un
service requiert rigueur, esprit d’équipe partage du savoir-faire tout cela fait réfléchir sur les qualités dont devrait
se prémunir tout futur ingénieur pour bien réussir son insertion dans le monde du travail.

1
2
