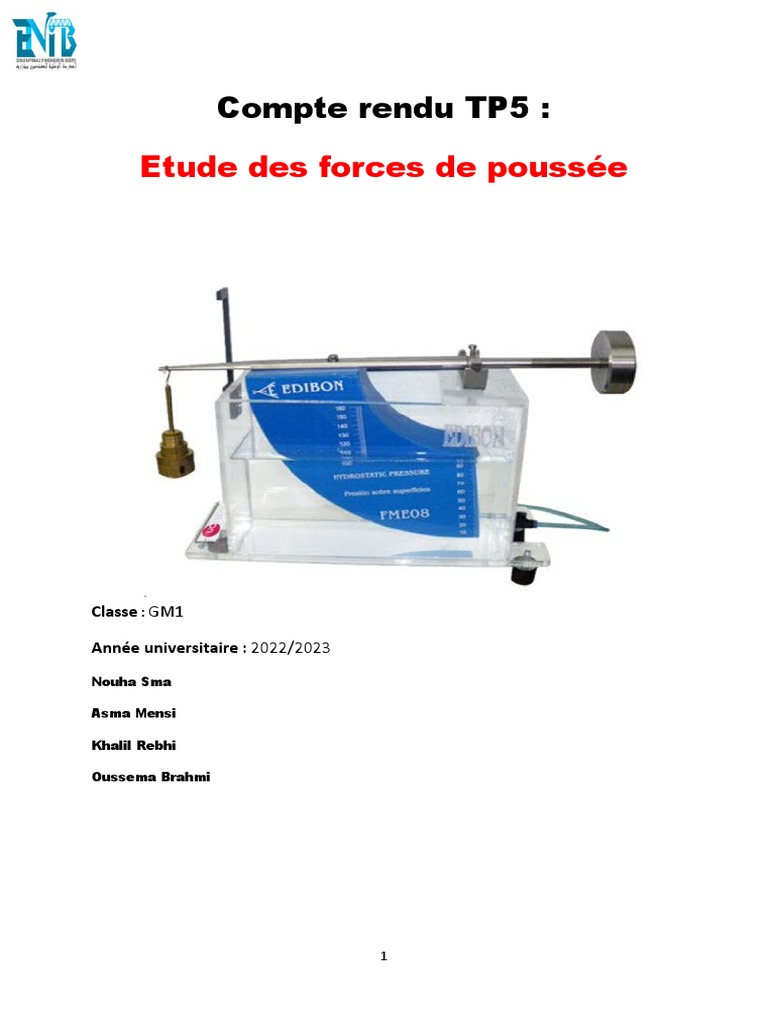

Compte rendu TP5

Etude des forces de poussée

Classe : GM1

Année universitaire : 2022/2023

Nouha Sma

Asma Mensi

Khalil Rebhi

Oussema Brahmi

1
 1. Introduction
But :

La détermination de centre de poussée d’une surface plane ainsi que la résultante des forces
de pression d’un dispositif partiellement ou totalement immergé dans un fluide.

Description du dispositif :

C’est un quart de de cercle cylindrique immergé dans l’eau.

Les axes des parois cylindriques du quart de cercle et le centre de rotation du récipient sont
confondus.

Montage :

2. Partie théorique

2
 La résultante des forces de pression sur une surface plane totalement ou partiellement
immergée est égale au produit de l’aire de la section par la pression au centre de gravité.

F   pdS  p0 S   g hg S

 : Masse volumique du liquide (kg/m3)

g: Accélération de la pesanteur (m²/s)
hg : Profondeur du centre de gravité de la surface immergée par rapport à la surface
libre (m)
S : Surface de la plaque en contact avec le fluide (m²)

le point d’application de la résultante des forces de pression, appelée centre de poussée

Yс=Iₓₓ/(Yg S) +Yg

3. Partie expérimentale
Surface complètement immergée :
Hg : La hauteur de la surface de l’eau jusqu’au centre de gravité de la surface

On a

Hg=H-Yg Cos(α) ,

Avec α : L’angle que fait la surface avec la verticale

Yg : Le centre de gravité de la surface immergée par l’eau

Et on a S = d.b , car la surface est un rectangle Puisque la surface est un rectangle

on a donc Yg= d/2 a

On obtient donc :

Fth = ρg( h- d/2Cos(α)) d.b

Le point d’application de cette force est :

Yc= Ixx /(ygS) + yg= b²/6d + d/2

Sachant que Ixx = db³/12 pour un rectangle

Le moment Mth = Fth.D

Avec D la distance du point O, au point d’application de la force Fth

On obtient donc

3
 Mth = Fth (a+d - Yc) = ρg.d.b.(a+d - b²/6d - d/2).( h- d/2Cos(α))

La surface partiellement immergée :

On a: hg= YgCos(α)= I. Cos(α)/2,

Avec : yg=I/2 et I la longueur du rectangle immerge dans l’eau.

S= I.b , car le rectangle garde la même largeur b dans l’eau.

On obtient donc :

Fth=ρ.g.(I. cos(α)/2).I.b = ρ.g.b.(I²/2).cos(α)

Le point d’application de cette force est :

YC= Ixx / (ygS) + Yg =b²/6

α=0, partiellement immergé

masse H (cm) Yc (cm) Fexp(N) Fth(N)

50 5.1 3.31 0.5 0.809
60 5.6 3.42 0.6 1
70 6.1 .68 0.68 1.93
80 6.4 3.9 0.7 1.45
90 6.8 4.22 0.82 1.557
100 7.1 4.69 1 1.6
110 7.4 4.73 1.1 1.8
120 7.7 4.87 1.2 1.946
130 8 4.9 1.25 1.98
140 8.4 4.93 1.32 2.02
150 8.7 5.57 1.5 2.24
160 8.9 5.9 1.64 2.53
170 9.3 6.44 1.7 2.79
180 9.5 6.52 1.8 2.8
190 9.8 6.8 1.93 2.89

α=0, totallement immergé

4
Masse(g) H (cm) Yc (cm) Fexp(N) Fth(N)
210 10.3 5.62 2.2 3.75
220 10.6 5.62 2.4 3
23 10.7 5.62 2.7 4.61
240 11.1 5.62 2.81 4.7
250 11.5 5.62 2.89 4.82
260 11.7 5.62 2.92 4.91
270 12 5.62 3 4.98
280 12.2 5.62 3.2 5.339
290 12.5 5.62 3.5 5.83

Masse (g) Mexp

220 -0.68
250 -0.71
270 -0.76
300 -0.8
320 -0.9
350 -1
370 -1.05
400 -1.14
