Compte rendu

TP n°3
Mé111
Augustin REZEAU 1PE2

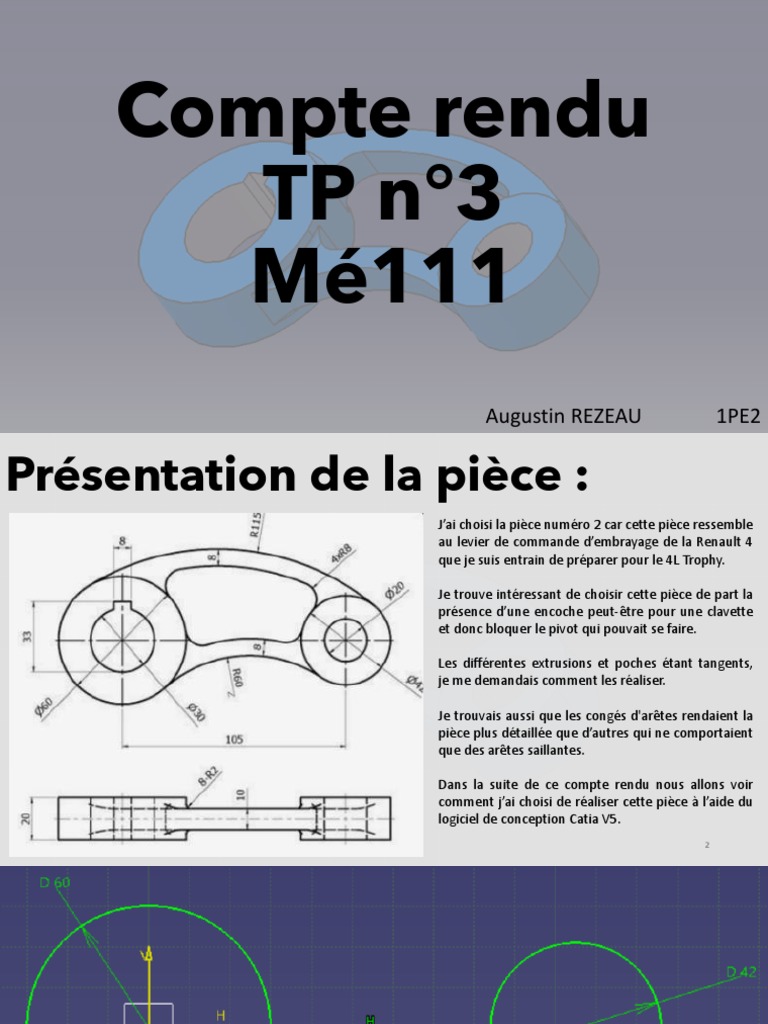

Présentation de la pièce :
J’ai choisi la pièce numéro 2 car cette pièce ressemble
au levier de commande d’embrayage de la Renault 4
que je suis entrain de préparer pour le 4L Trophy.

Je trouve intéressant de choisir cette pièce de part la

présence d’une encoche peut-être pour une clavette
et donc bloquer le pivot qui pouvait se faire.

Les différentes extrusions et poches étant tangents,

je me demandais comment les réaliser.

Je trouvais aussi que les congés d'arêtes rendaient la

pièce plus détaillée que d’autres qui ne comportaient
que des arêtes saillantes.

Dans la suite de ce compte rendu nous allons voir

comment j’ai choisi de réaliser cette pièce à l’aide du
logiciel de conception Catia V5.
2
Pour débuter la Piece_2 j’ai choisi de faire l’Esquisse.1, afin de réaliser la plus grosse extrusion de la pièce avec les deux cylindres
aux extrémités. J’ai donc disposé les 2 cercles l’un sur l’origine du repère et l’autre à l’aide d’un axe de construction horizontal à
105mm de l’autre, avec un diamètre respectif de 60mm et de 42mm.

Après avoir disposé les contraintes nécessaires, nous pouvons constater que la pièce est verte donc iso-contrainte.
3
Nous pouvons donc passer à l’étape suivante.
 1

Notre Piece_2 étant construite sur le plan xy, nous avions le choix de faire l’Extrusion.1 de longueur 20mm ou bien comme je l’ai
fait, nous pouvions faire une extrusion de 10mm symétrique de chaque côté. Voici les paramètres de définition de l’extrusion.

J’ai fait ce second choix pour garder le repère dans ma pièce et non le long d’une surface.
Mais ce choix n’a aucune importance. 4
Pour débuter la Poche.1 j’ai
choisi de faire l’Esquisse.2
afin de réaliser les poches
des deux cylindres aux
extrémités. J’ai donc
disposé les 2 cercles l’un
sur l’origine du repère à
nouveau et l’autre à l’aide
d’un axe de construction
horizontal à 105mm de
l’autre, avec un diamètre
respectif de 30mm et de
20mm.

Puis j’ai fixé une contrainte de distance de 33mm avec le bas du cercle. Ensuite j’ai tracé 2 segments verticaux perpendiculaires
au segment de 8mm auxquels j’ai fait coïncider leurs extrémités basse avec le cercle et leurs extrémités hautes avec le segment.
Pour finir j’ai utilisé la gomme pour effacer la partie du cercle qui fermait l’encoche.

J’ai réalisé l’encoche dans un second temps. J’ai disposé un axe vertical passant par le centre du cercle, j’ai disposé un segment
de 8mm de large et fixé une contrainte de distance à son extrémité gauche de 4mm pour qu’il soit centré.

Après avoir disposé les contraintes nécessaires, nous pouvons constater que la pièce est verte donc iso-contrainte.
Nous pouvons donc passer à l’étape suivante.
5
 2

Comme pour l’Extrusion.1 on réalise la Poche.1 avec une poche de 10mm de profondeur symétrique de chaque côté.

Voici les paramètres de définition de la poche.

6
Pour continuer la Piece_2 j’ai choisi de faire
l’Esquisse.3 afin de réaliser la plus fine
extrusion au milieu de la pièce. J’ai donc
disposé les 2 cercles l’un sur l’origine du
repère et l’autre à l’aide d’un axe horizontal
de construction à 105mm de l’autre, avec un
diamètre respectif de 60mm et de 42mm.
Puis j’ai mis les 2 arcs de cercles de rayons de
115mm et 60mm. J’ai mis une contrainte de
tangences sur les cercles gauche et droit
pour l’arc de cercle du haut puis l’arc de
cercle du bas.

Ensuite j’ai effacé les parties des cercles aux

extrémités gauche et droite qui ne nous ne
serviront pas.

Après avoir disposé les contraintes

nécessaires, j’ai dû rajouter la contrainte de
distance de 42,782mm pour rendre la pièce
verte donc iso-contrainte.

Nous pouvons donc passer à l’étape suivante.

7
 3

Comme pour l’Extrusion.1 on fait l’Extrusion.2, mais avec cette fois une extrusion d’une longueur de 5mm de
profondeur symétrique de chaque côté.

Voici les paramètres de définition de l’extrusion. 8

Ensuite pour faire la Piece_2 j’ai choisi de faire
l’Esquisse.4 comme l’Esquisse.3 afin de réaliser
la plus fine poche au milieu de la pièce. J’ai
donc disposé les 2 cercles l’un sur l’origine du
repère et l’autre à l’aide d’un axe horizontal de
construction à 105mm de l’autre, avec un
diamètre respectif de 60mm et de 42mm.
Puis j’ai mis les 2 arcs de cercles de rayons de
115mm et 60mm. J’ai mis une contrainte de
tangence sur les cercles gauche et droit pour
l’arc de cercle du haut puis l’arc de cercle du
bas.

Ensuite j’ai effacé les parties des cercles aux

extrémités gauche et droite qui ne nous ne
serviront pas.

Après avoir disposé les contraintes nécessaires,

j’ai dû rajouter les contraintes de distance de
85,526mm ; 39,235mm et de 54,772mm pour
rendre la pièce verte donc iso-contrainte.

Nous pouvons donc passer à l’étape suivante.

9
 4

Comme pour la Poche.1 on fait Poche.2, mais avec cette fois une extrusion d’une longueur de 5mm de profondeur
symétrique de chaque côté.

Voici les paramètres de définition de la poche.

10
La dernière étape de ce TP est de faire les 8 congés d’arêtes du corps qui relie les deux cylindres aux extrémités
gauches et droites de la pièce.

Les 8 congés d’arêtes ont pour rayon 2mm.

J’ai donc maintenue la touche CRTL et fait un clic gauche sur les 8 arêtes.

Cette dernières étapes nous permet donc de terminer la pièce.

Voici les paramètres de définition des congés d’arêtes. Ils sont tous identiques.

11
Voici le résultat de la pièce 2 :

12
Conclusion :
Enfin pour conclure, ce TP nous a permis de finir de prendre en main le logiciel Catia V5 après
les deux premiers TPs.

Nous avons découvert l’outil Sketcher et Part Design de Catia pour réaliser des pièces en 3D.

Nous avons vu avec ce TP que les contraintes sont appliquées à l’aide de différents types
(distance, tangence, verticalité, horizontalité, coïncidence, rayon, parallélisme,…).

On a donc pu tout au long de ce TP apprendre à avoir une vision sur les pièces que nous
concevons pour rajouter des contraintes s’il faut et penser à comment créer notre pièce.

Je pense que nous pouvons peut-être réaliser la pièce en moins d’étapes.

J’ai même ajouté de la couleur grise à l’intérieur des perçages et du bleu à l’extérieur de la pièce
comme le modèle de la pièce 2 du TP.

13
