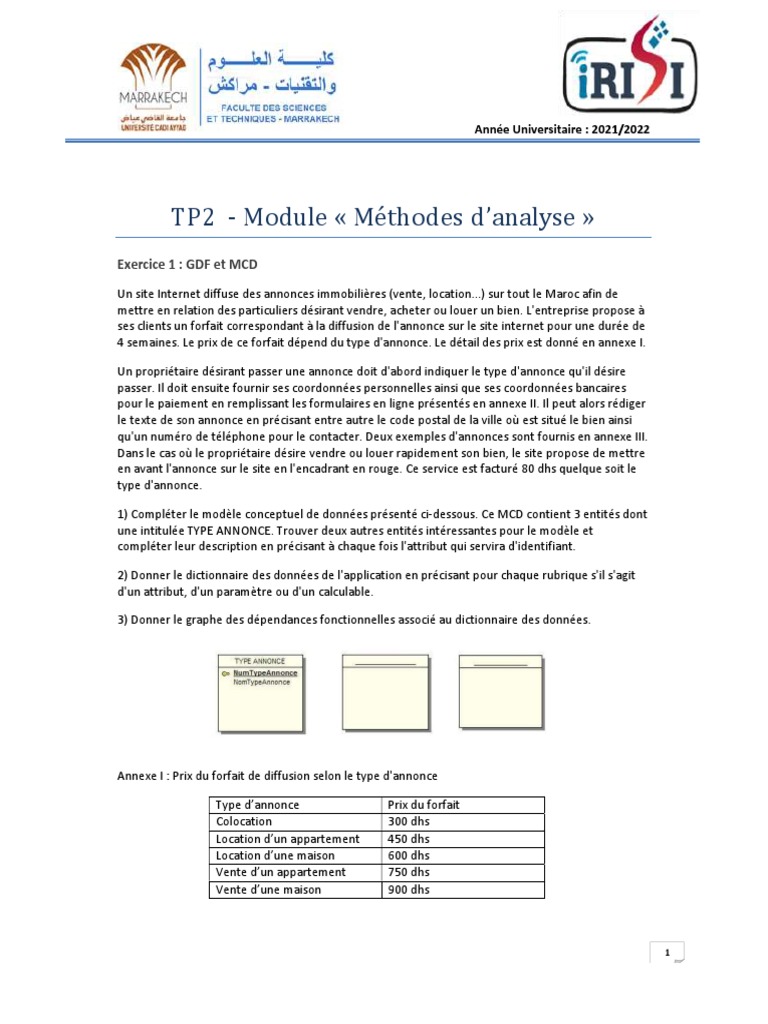

Année Universitaire : 2021/2022

TP2 - Module « Méthodes d’analyse »

Exercice 1 : GDF et MCD
Un site Internet diffuse des annonces immobilières (vente, location...) sur tout le Maroc afin de
mettre en relation des particuliers désirant vendre, acheter ou louer un bien. L'entreprise propose à
ses clients un forfait correspondant à la diffusion de l'annonce sur le site internet pour une durée de
4 semaines. Le prix de ce forfait dépend du type d'annonce. Le détail des prix est donné en annexe I.

Un propriétaire désirant passer une annonce doit d'abord indiquer le type d'annonce qu'il désire
passer. Il doit ensuite fournir ses coordonnées personnelles ainsi que ses coordonnées bancaires
pour le paiement en remplissant les formulaires en ligne présentés en annexe II. Il peut alors rédiger
le texte de son annonce en précisant entre autre le code postal de la ville où est situé le bien ainsi
qu'un numéro de téléphone pour le contacter. Deux exemples d'annonces sont fournis en annexe III.
Dans le cas où le propriétaire désire vendre ou louer rapidement son bien, le site propose de mettre
en avant l'annonce sur le site en l'encadrant en rouge. Ce service est facturé 80 dhs quelque soit le
type d'annonce.

1) Compléter le modèle conceptuel de données présenté ci-dessous. Ce MCD contient 3 entités dont
une intitulée TYPE ANNONCE. Trouver deux autres entités intéressantes pour le modèle et
compléter leur description en précisant à chaque fois l'attribut qui servira d'identifiant.

2) Donner le dictionnaire des données de l'application en précisant pour chaque rubrique s'il s'agit
d'un attribut, d'un paramètre ou d'un calculable.

3) Donner le graphe des dépendances fonctionnelles associé au dictionnaire des données.

Annexe I : Prix du forfait de diffusion selon le type d'annonce

Type d’annonce Prix du forfait

Colocation 300 dhs
Location d’un appartement 450 dhs
Location d’une maison 600 dhs
Vente d’un appartement 750 dhs
Vente d’une maison 900 dhs

1
Annexe II : Formulaires à remplir par le propriétaire

Annexe III : Exemple d'annonce passée sur le site

LOCATION APPARTEMENT CASA OASIS (20200) 75m2 6500 dhs 200 m de la gare OASIS. Dans
résidence standing calme. Au 3e et dernier étage, ascenseur. Appartement, entrée, cuisine équipée,
salle d'eau-wc. Interphone, digicode. Parking en sous-sol. Libre. 6500 dhs/mois.
Contact: 06.84.13.79.11

Exercice 2 : DCF et MCT

Un grand pressing s'est installé à Marrakech. Pour économiser un poste d'un employé, le pressing
a instauré un système de carte magnétique.
Quand un client apporte des vêtements à nettoyer, l'employé du pressing lui donne une carte si
c'est la première venue du client. Sinon, il lui demande sa carte afin d'inscrire sur celle-ci les
vêtements apportés.
Le paiement se fait lors de la dépose des vêtements. Le prix à payer pour un vêtement dépend du
type de vêtement (pantalon, veste, . ..).
Cependant le prix varie aussi en fonction de la qualité de nettoyage demandée (standard, luxe).
Quand le client vient chercher ses vêtements, il glisse sa carte dans l'automate et ses vêtements
lui sont automatiquement présentés, sauf si le client est venu trop tôt par rapport à la date prévue
de reprise des vêtements.

a) Etablir le diagramme de flux

b) Etablir le MCT
