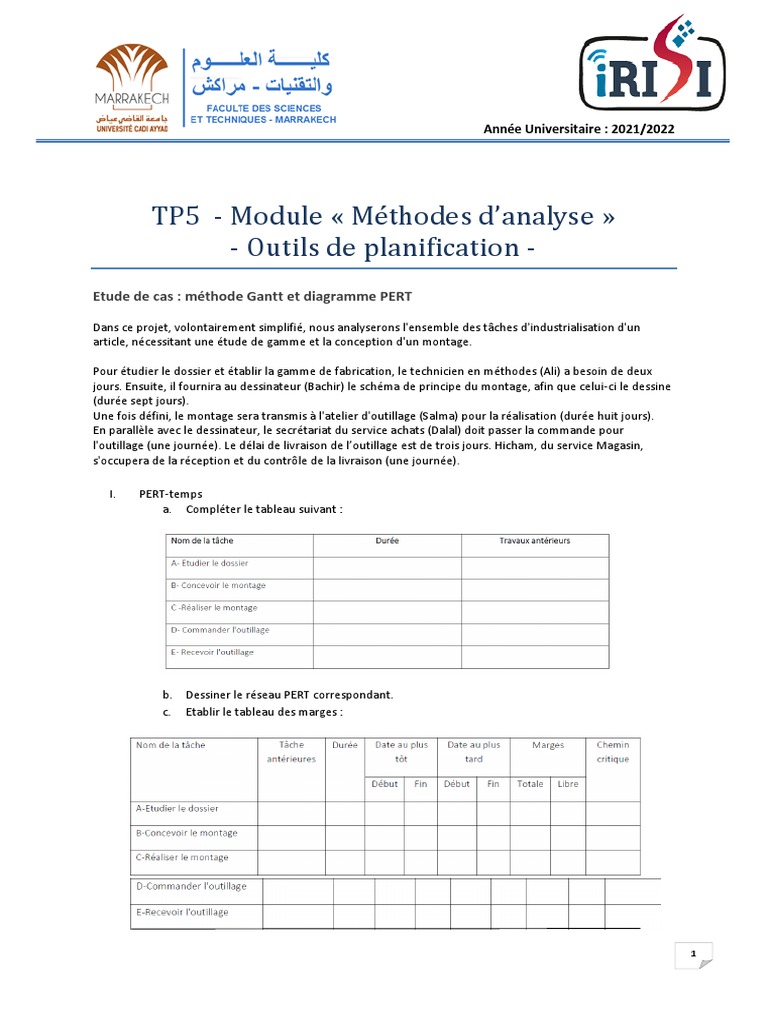

Année Universitaire : 2021/2022

TP5 - Module « Méthodes d’analyse »

- Outils de planification -
Etude de cas : méthode Gantt et diagramme PERT

Dans ce projet, volontairement simplifié, nous analyserons l'ensemble des tâches d'industrialisation d'un
article, nécessitant une étude de gamme et la conception d'un montage.

Pour étudier le dossier et établir la gamme de fabrication, le technicien en méthodes (Ali) a besoin de deux
jours. Ensuite, il fournira au dessinateur (Bachir) le schéma de principe du montage, afin que celui-ci le dessine
(durée sept jours).
Une fois défini, le montage sera transmis à l'atelier d'outillage (Salma) pour la réalisation (durée huit jours).
En parallèle avec le dessinateur, le secrétariat du service achats (Dalal) doit passer la commande pour
l'outillage (une journée). Le délai de livraison de l’outillage est de trois jours. Hicham, du service Magasin,
s'occupera de la réception et du contrôle de la livraison (une journée).

I. PERT-temps
a. Compléter le tableau suivant :

b. Dessiner le réseau PERT correspondant.

c. Etablir le tableau des marges :

1
 II. Saisie des données du projet
a. Créer un nouveau projet GanttProject et l'enregistrer.
b. Saisir les tâches du projet :
- Entrez la date estimée du démarrage de votre projet : lundi 16 novembre 2020
- Entrer les tâches
- Entrez la durée requise pour la réalisation de chaque tâche
- Créer la tâche récapitulative " Projet industrialisation d'un article"

III. Saisie des ressources du projet

a. Spécifier les personnes et l'équipement associés au projet
b. Entrer les heures ouvrées des différentes ressources en indiquant pour chacune d'elles les
jours non travaillés.
Ali, Bachir, Salma, Dalal et Hicham sont actuellement disponibles du lundi au vendredi.
c. Affecter les personnes et l'équipement à des tâches

IV. Graphe des ressources

a. Bachir sera en formation le 23 et 24 novembre 2020 (et donc indisponible). Etablir le
nouveau planning.
b. C'est Bachir qui fera la réception de l'outillage à la place de Hicham. Etablir le nouveau
planning.
