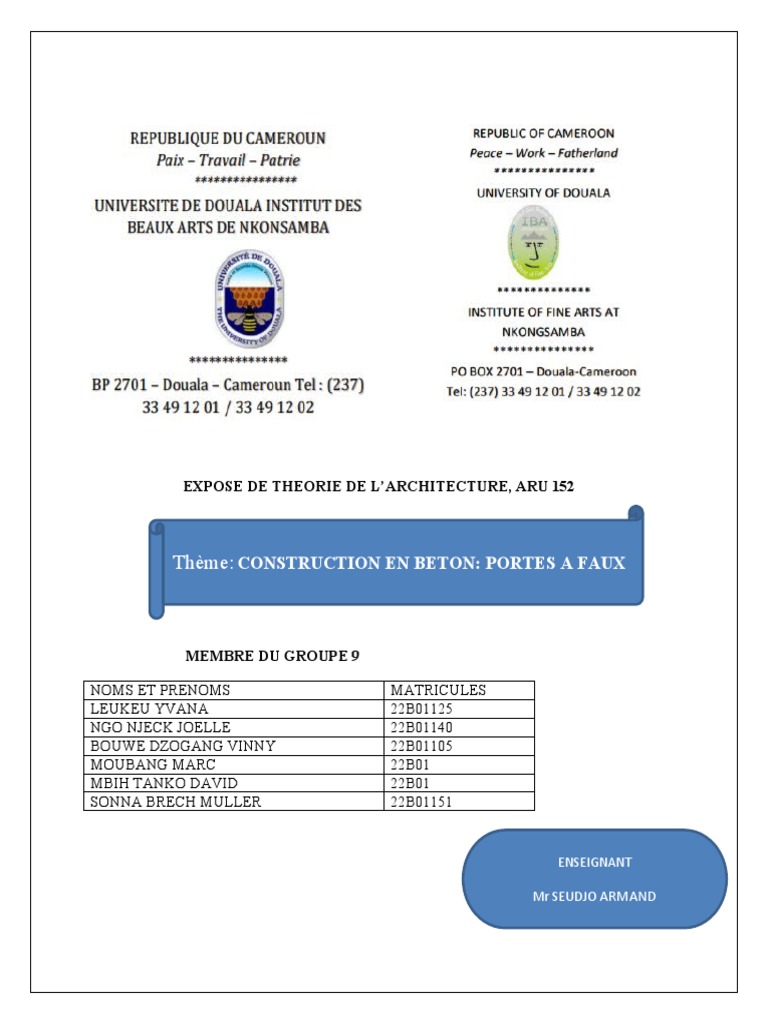

EXPOSE DE THEORIE DE L’ARCHITECTURE, ARU 152

Thème: CONSTRUCTION EN BETON: PORTES A FAUX

MEMBRE DU GROUPE 9

NOMS ET PRENOMS MATRICULES

LEUKEU YVANA 22B01125
NGO NJECK JOELLE 22B01140
BOUWE DZOGANG VINNY 22B01105
MOUBANG MARC 22B01
MBIH TANKO DAVID 22B01
SONNA BRECH MULLER 22B01151

ENSEIGNANT

Mr SEUDJO ARMAND
INTRODUCTION.....................................................................................................................................3
I- HISTORIQUE.......................................................................................................................................4
II- BETON.................................................................................................................................................4
1. Le matériau béton............................................................................................................................4
2. Les types de béton et leur utilisation................................................................................................4
III- PORTES A FAUX.............................................................................................................................6
1- Définition............................................................................................................................................6
2- Etapes de réalisation............................................................................................................................6
3- Avantage du porte-à-faux..................................................................................................................10
4- Inconvénient du porte-à-faux............................................................................................................10
CONCLUSION........................................................................................................................................11

2
 INTRODUCTION

La construction est la réalisation d’un ouvrage à partir d’un matériau de construction tel

que le bois, la terre, le metal, le verre, le carton et le beton. Ce dernier fera l’objet de notre
étude dans la construction en béton, portes à faux. De façon générale, nous allons présenter
d’une part le béton et le portes à faux.

3
 I- HISTORIQUE

Découvert pour la première fois perdue par les romains en 1758 vers la fin du XVIII
siècle, dans une œuvre du classicisme bien tempéré, fut la première redécouvert du béton
l’ingénieur britannique JOHN SMEATON. Populariser depuis le XIX siècle, grâce au ciment
portland, le pont du jardin des plantes de Grenoble fut le premier ouvrage au monde en béton
couler. Construit en 1855 par JOSEPH MONIER et LOUIS VICAT en France, le béton de
ciment est à l’heuvre actuelle le matériau de construction le plus utilise.

II- BETON
1. Le matériau béton

Le béton est un assemblage de matériaux de généralement minéral. Il met en prudence

des matières inertes appelées granulats ou agrégats (gravier, gravillons, sable etc…) et un liant
(ciment, bitume, argile), c’est-à-dire un mortier susceptible d’en agglander d’autre ainsi que des
adjuvants qui modifient les propriétés physique et chimique du mélange. Mêlé à de l’eau, on
obtient une pate homogène et variable qui peut selon le matériau être moulée en atelier (pierre
artificielle) ou coulée sur un chantier.

2. Les types de béton et leur utilisation

a) Béton léger

Il est composé de granulats de faible densité, utilisation éventuelle d’adjuvants entièrement

d’air. Il est utilisé dans la réhabilitation des bâtiments anciens, dans le remplissage cloisons,
hourdis.

b) Béton lourd

Il est composé de granulats de densité élevée (plomb, magnétite, hématite). Ce type de béton est
utilisé pour la protection contre les radiations et la réalisation du contre poids.

c) Le béton auto-plaçant

4
Ici il y’a ajout d’adjuvant tel que des super-plastifiants et des agents de viscosité dans la
composition. Ce béton est très fluide et se met en place sans avoir recours à système de
vibration. Il est utilisé pour les fondations, et les sols industriels.

d) Le béton fibré

Dans ce type de béton on ajout des fibres de dimension et de forme différentes. Reparties de
manière homogène dans le mélange, ces fibres contiennent certaines caractéristiques du
béton (résistance à la traction tenue au feu). Ce béton est utilisé pour la construction des
dalles, des sols industriels, les poutres et tuyaux.

e) Le béton décoratif

Leur composition évolue en fonction des caractéristiques des murs, dalles trottoirs, terrasses.

f) Les bétons haute performance

Ce type de béton est très peut poreux et plus durable. Concernant leur utilisation on peut
parler des ponts, central nucléaire, ouvrage de grande ampleur.

g) Béton armée

Il reprend le code du béton pour fondation traditionnelle, mais auquel est ajouté un nouveau
matériau « l’acier » avec pour objectif de compenser les principales faiblesses d’un béton
conventionnel à savoir sa résistance global et les risques de fissuration sur le long terme, il
est aussi utiliser pour la réalisation des dalles.

5
 III- PORTES A FAUX

1- Définition

Le porte a faux est une plate-forme en saillie sur une façade, entourée d’une
balustrade, soutenue par des consoles ou des colonnes des murs ou non et communiquant avec
l’intérieure du bâtiment par une ou plusieurs portes et fenêtre. De facon simple, ces balcons sont
des dalles se trouvant à l’extérieur du bâtiment.

Mot incompris (saillie) c’est un élément en relief qui se détache en venant d’un alignement,
d’une surface.

Console est un élément de soutient horizontal (poutre ou support)

2- Etapes de réalisation

PHASE 1

 Veiller à ce que la dalle inferieure du porte- a -faux ne repose pas sur le parement
extérieur (à gauche de l’illustration ci-dessous)
 La dalle intérieure reposera sur le mur intérieur structurel (à droite de l’illustration)

PHASE 2
 Positionner les étaiements pour la réalisation des dalles ainsi que des plateformes de
travail pour assurer le travail en sécurité des compagnons.
 Mettre en place la branche intérieur (ou extérieure) pour la réalisation du mur GBE en
porte- a- faux.

6
 PHASE 3
 Préparer le parement GBE conformément au mode opératoire.
 Prévoir le retour d’un panneau d’isolant en bas du coffrage en le liant au panneau
supérieur grâce à des connecteurs GBE extérieure (dagues).
 ASTUCE : employer une baguette aimantée en pied de voile pour la réalisation d’un
joint qui servira de goutte d’eau.
 Fermer et serrer le coffrage en respectant les recommandations du fournisseur.
 Couler le béton simultanément pour chaque parement (intérieur et extérieur).

7
PHASE 4

 Décoffrer le voile GBE en porte-à-faux. le parement intérieur est assimilable à une poutre
voile.
 Mettre en place des treillis métallique en vue de la réalisation de la dalle inferieure en
porte-à-faux.
 Positionner des U inverses qui assureront la liaison entre la sous face en porte-a –faux et
la dalle supérieure structurante.

PHASE 5

 Couler puis décoffrer la sous dalle en porte-à-faux (environ 10cm de hauteur)

8
PHASE 6

 Mettre en place des panneaux d’isolants au travers des U inverses.

 Insérer puis fixer les tiges métalliques au travers des U inverses.
 Positionner un treillis métallique en partie haute de la future dalle intérieure.

PHASE 7

 Couler la dalle structurante en porte-à-faux ainsi que la dalle intérieure.

 Décoffrer.

PHASE 8

9
 Retirer les étaiements et la plateforme de travail.

Phase suivante :

3- Avantage du porte-à-faux

 Le porte-à-faux est aussi une solution idéale pour agrandir sa maison.

 Grace à ces matériaux il donne un look ultra moderne

4- Inconvénient du porte-à-faux
 Plus couteux à installer
 Difficile à concevoir

10
  Nécessite de l’espace

CONCLUSION

En somme il était question pour nous de parler du portes à faux dans la construction en
béton. Au vu de tous cela nous avons distinguez plusieurs types de bétons à savoir béton
léger, béton lourd, le béton auto-plaçant, le béton fibre, le béton décoratif, le béton haute
performance, béton armée. La réalisation de se porte à faux nécessitais du béton armée car il est
extrêmement fluide avec un risque de fissure est faible et est résistant en compression.
