Ecole Supérieure en Informatique de Sidi Bel Abbes
Electronique Fondamentale II
TD N°4

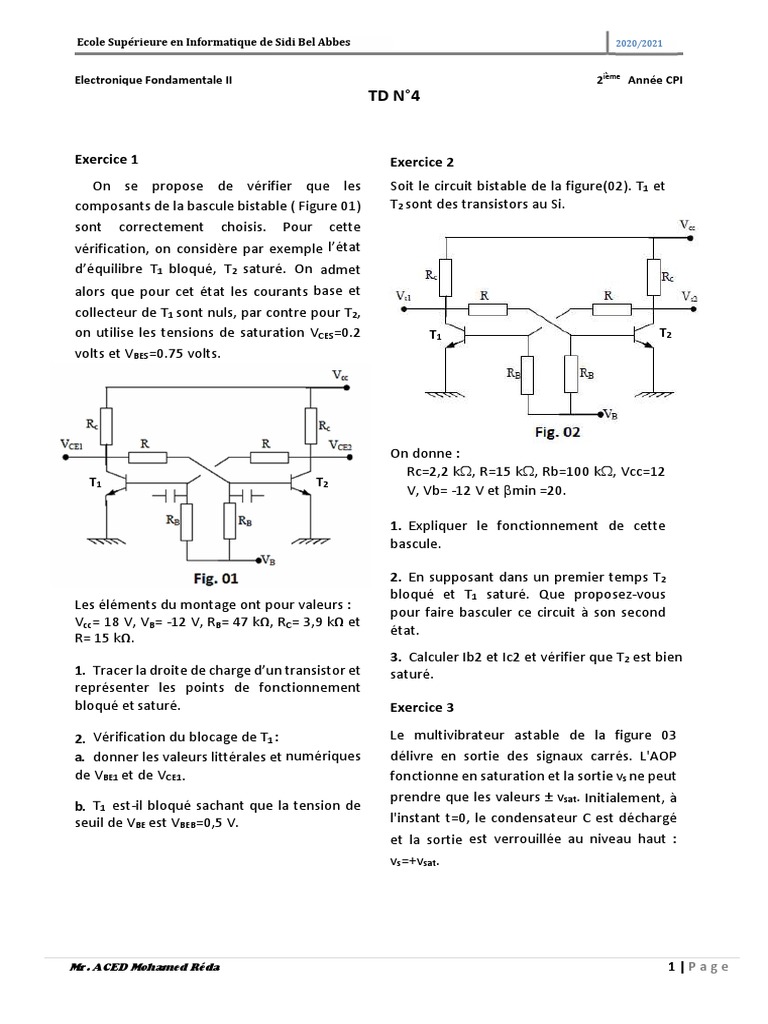

Exercice 1
On se propose de vérifier que les
composants de la bascule bistable ( Figure 01)
sont correctement choisis. Pour cette
vérification, on considère par exemple l’état
d’équilibre T1 bloqué, T2 saturé. On admet
alors que pour cet état les courants base et
collecteur de T1 sont nuls, par contre pour T2,
on utilise les tensions de saturation VCES=0.2
volts et VBES=0.75 volts.
T1 T2
Les éléments du montage ont pour valeurs :
Vcc= 18 V, VB= -12 V, RB= 47 kΩ, RC= 3,9 kΩ et
R= 15 kΩ.
1. Tracer la droite de charge d’un transistor et
représenter les points de fonctionnement
bloqué et saturé.
2. Vérification du blocage de T1 :
a. donner les valeurs littérales et numériques
de VBE1 et de VCE1.
b. T1 est-il bloqué sachant que la tension de
seuil de VBE est VBEB=0,5 V.
Mr. ACED Mohamed Réda
2020/2021
2ième Année CPI
Exercice 2
Soit le circuit bistable de la figure(02). T1 et
T2 sont des transistors au Si.
T1 T2
On donne :
Rc=2,2 k, R=15 k, Rb=100 k, Vcc=12
V, Vb= -12 V et min =20.
1. Expliquer le fonctionnement de cette
bascule.
2. En supposant dans un premier temps T2
bloqué et T1 saturé. Que proposez-vous
pour faire basculer ce circuit à son second
état.
3. Calculer Ib2 et Ic2 et vérifier que T2 est bien
saturé.
Exercice 3
Le multivibrateur astable de la figure 03
délivre en sortie des signaux carrés. L'AOP
fonctionne en saturation et la sortie vs ne peut
prendre que les valeurs ± vsat. Initialement, à
l'instant t=0, le condensateur C est déchargé
et la sortie est verrouillée au niveau haut :
vs=+vsat.
1|Page
Ecole Supérieure en Informatique de Sidi Bel Abbes
Electronique Fondamentale II
TD N°4
1.a. Déterminer, en fonction de R, C et du
rapport 𝛼 = 𝑅1⁄𝑅2, les trois premiers instants
t1, t2 et t3 de basculement de la tension de
sortie, et les lois d'évolution de vc(t) aux bornes
de C pour 0 < 𝑡 ≤ 𝑡1, 𝑡1 ≤𝑡≤𝑡2 et 𝑡2 ≤𝑡≤𝑡3.
1.b. Déterminer le rapport cyclique = 𝑡𝐻⁄𝑡𝐵 des
durées des niveaux haut ( 𝑡𝐻 = 𝑡3−𝑡2)et bas (tB=t2−𝑡1)et
lapériode T des signaux carrés délivrés à la sortie.
2. On donne 𝛼 = 𝑅1⁄𝑅2 = 1⁄2, C=1µF ; on
désire obtenir à la sortie des créneaux dont la
durée du niveau haut est =40ms.
a. Quelle valeur de la résistance R doit-on
choisir ? Calculer alors 𝑡𝐵, 𝑡1, 𝑡2, 𝑡3 et T.
b. Tracer sur un même graphe les courbes vc(t)
et vs(t) sur une période (0 ≤ 𝑡 ≤ 𝑇) et justifier
l'appellation de la bascule astable du circuit étudié.
4. Le montage étudié à un défaut : le rapport
cyclique n'est pas modifiable. Proposer une
modification du circuit qui permettrait de remédier
à ce défaut.
Exercice 4
Dans le circuit représenté dans la figure 04, les
deux AOP identiques, supposés parfaits,
fonctionnent en saturation (les tensions vs1 et
vs2 ne peuvent prendre que les valeurs +vsat ou
-vsat). La tension de référence E0 constante est
telle que 0<E0<vsat avec vsat=12.6 v.
Mr. ACED Mohamed Réda
2020/2021
2ième Année CPI
A l'instant initial t=0, les condensateurs sont
déchargés (q1=q2=0) et les tensions de sortie
des deux AOP sont égales et opposées vs2=-
vs1=+vsat.
1. A l'instant t1, l'AOP 1 bascule et provoque le
basculement simultané de l'AOP2.
a. Etablir les lois d'évolution au cours du
temps des tensions v1-(t) et v2-(t) des bornes
inverseuses N1 et N2 des AOP dans l'intervalle
de temps 0 ≤ 𝑡 ≤ 𝑡1
b. Déterminer l'instant 𝑡1 de basculement de
l'AOP 1.
c. Déterminer les tensions des nœuds N2 et
N1 à l'instant 𝑡+ 1 immédiatement après le
basculement ; justifier ainsi le basculement
simultané de l'AOP2.
d. On donne R1=1kΩ, R2=2kΩ, C1=0,1 µF,
C2=0,2 µF ; E0=11v ; calculer l'instant 𝑡1et les
tensions v1-(t+) et v2-(t+).
2. A l'instant t2, l'AOP 2 bascule vers un niveau
de saturation positive et provoque le
basculement simultané de l'AOP 1.
a. Etablir les nouvelles lois d’évolution v1-(t) et
v2-(t) dans l'intervalle de temps 𝑡1 ≤ 𝑡 ≤ 𝑡2.
b. Calculer l'instant t2 de basculement de
l'AOP 2 avec les mêmes données numériques
qu'en 1.d
2|Page
 Ecole Supérieure en Informatique de Sidi Bel Abbes 2020/2021

Electronique Fondamentale II 2ième Année CPI

TD N°4

3. On considère maintenant le montage 4.b. Calculer la valeur minimale de la somme

précédent avec R1=R2=R=2kΩ et R+R0 des résistances, sachant que le courant de
C1=C2=C=0,1µF
sortie doit être limité à Imax=20mA.
a. Quelle tension E0 doit-on appliquer pour
obtenir des oscillations de fréquences f=6kHz ?
b. Calculer les instants t1 et t2 et représenter
sur un même graphe les tensions vs2(t) et v-2(t)
sur deux périodes.

Exercice 5
Le circuit de la figure 05 constitue un mono-
vibrateur qui produit, à sa sortie, un créneau de
durée  déterminée lorsqu'on applique à
l'entrée une impulsion de déclenchement.
L'AOP idéal; réactionné dur l'entrée +,
fonctionne en régime saturation vs=±vsat. La
tension de référence v0 a une valeur inférieure
à vsat.
Si ve=0, les tensions des entrées - et + de l'AOP
sont respectivement 0 et -v0. A l'instant t=0, on
applique une brève impulsion de tension
négative, d'amplitude supérieure à v0.
1. Exprimer:
a. la charge q(0) du condensateur de capacité
C, avant d'appliquer l’impulsion ;
b. la loi d'évolution au cours du temps de la
charge q(t) du condensateur C ;
c. la loi d'évolution v+(t) de la tension de la
borne + non inverseuse.
2. Exprimer, en fonction de vsat, v0, R0, R et C,
la durée  du créneau délivré par le
monovibrateur.
A.N : vsat=13V, v0=5V, R0=400Ω, R=1200Ωet
C=0.1µF; Calculer .
3. Tracer les graphes ve(t), v+(t) et vs(t).
4.a. Calculer la valeur maximale de tension de
référence v0 qui permet un fonctionnement
normal de ce mono-vibrateur.
Exercice 6
On donne le montage de la figue 06.
On pose 𝑣𝑐 = 𝑣2 − 𝑣1 tensions aux bornes
de c. à t=0; on a 𝑢𝑐 =0 ( condensateur
déchargé )
𝑣1 = 𝑣2 = 0, 3= 𝑣𝑑𝑑
1. Exprimer la loi dévolution de 𝑣C(𝑡). En
déduire celle de 𝑣2(𝑡).
2. Pour quelle valeur de 𝑣2 les tensions 𝑣3 et 𝑣1
basculent-elles ?
3. Au moment du basculement, que vaut 𝑣𝑐 ?
4. Lors du basculement, exprimer les
discontinuités subies par 𝑣3, 𝑣1 et 𝑣2.
5. Après basculement, exprimer la loi
d'évolution de 𝑣C(𝑡). En déduire celle de 𝑣2(𝑡).
6. Au bout de quelle durée t0, 𝑣3 et 𝑣1
basculent-elles à nouveau ?
7. Indiquer, lors de ce basculement, les
discontinuités subies par 𝑣1, 𝑣2 et 𝑣3.
8. Comment évoluent 𝑣𝑐 et 𝑣2 après ce
nouveau basculement ?

Mr. ACED Mohamed Réda 3|Page

 Ecole Supérieure en Informatique de Sidi Bel Abbes 2020/2021

Electronique Fondamentale II 2ième Année CPI

TD N°4

9. Représenter 𝑣1(𝑡); 𝑣2(𝑡), 𝑣3(𝑡) et 𝑣𝑐(𝑡) de

façon à faire apparaître 3 basculements. Quelle
est la fonction réalisée en 𝑣3? Exprimer la
période T des signaux.
10. Quelle est la valeur du rapport cyclique α
de la tension 𝑣3? Comment modifier le
montage pour rendre α réglable ?

Exercice 7
Le montage de la figure 7 est un monostable de
durée t0, de sortie S et d'entrée E.

Exercice 9

- Quel est l'état stable en sortie ? Cet état Soit l'astable montrée dans la figure 11.
dépend-il de la valeur de E (0 ou vdd) ? Etablir les équations d'évolution de la tension
aux bornes du condensateur C pendant les
Pour le signal conforme à celui de la figure 8,
phases de charge et de décharge.
représenter les signaux A, B et S en
concordance dans le temps.
Exprimer la durée t0 de l'état instable de S. Sur
quelle transition ce monostable déclenche-t-il?

Exercice 8
Soit le circuit d'une astable autour d'un NE555
représentée dans la figure 9. Déterminer les
valeurs des résistances RA et RB qui
permettent au circuit de produire à sa sortie un
signal qui a la forme montée dans la figure 10.
Vcc=10 V ; C=1 nF.

Fig. 11

Mr. ACED Mohamed Réda 4|Page
