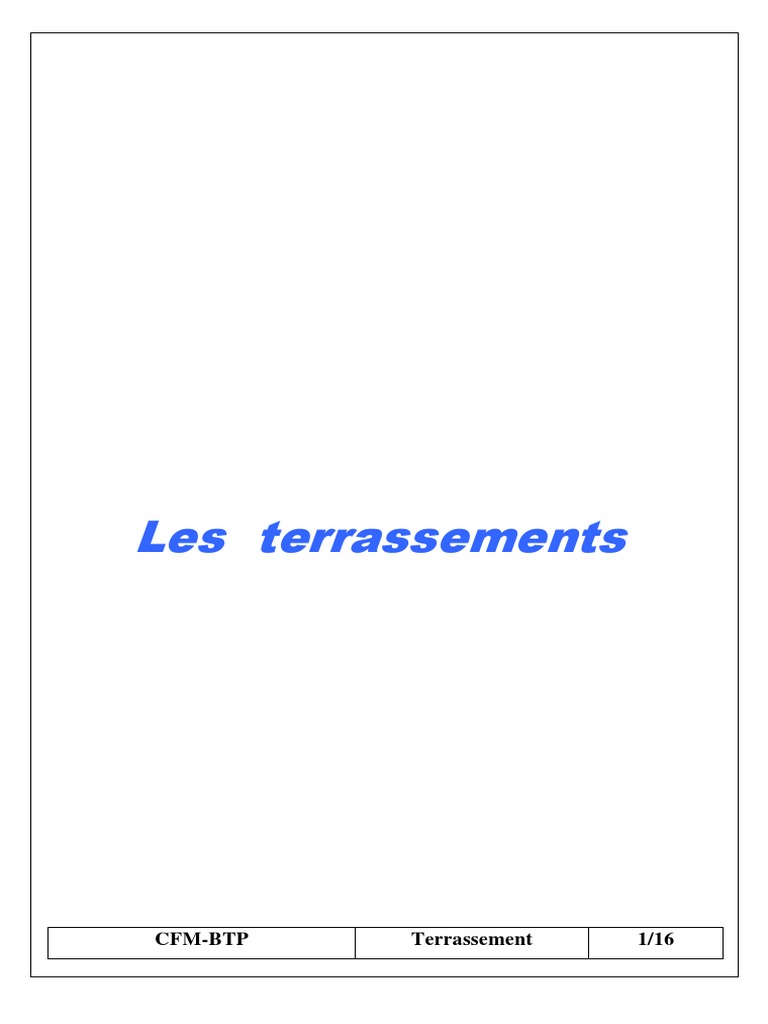

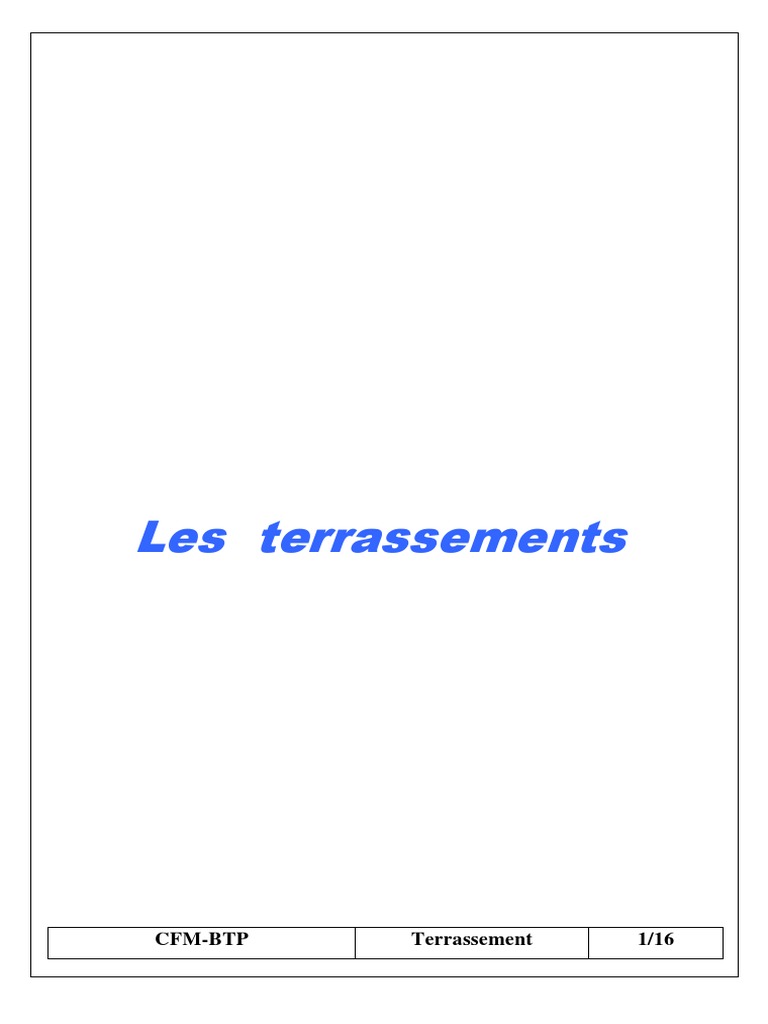

Les terrassements

CFM-BTP Terrassement 1/16

 1 - OBJET

Mouvement de terre permettant d’effectuer des fouilles pour :

La construction de bâtiments, d’ouvrages d’arts, de chaussées, etc….

L’aménagement des abords immédiats de ces ouvrages.

L’établissement des branchements d’égouts et les branchements des canalisations

diverses desservant ces ouvrages.

CFM-BTP Terrassement 2/16

 2 - CLASSIFICATION DES TERRAINS
La difficulté du terrassement dépend de la qualité du sol rencontré

2.1 / Terrain ordinaire " classe A "

Terres végétales, sables meuble, remblais de formation récente, gravois.

2.2 / Terrain argileux ou caillouteux non compact " classe B "

Argileux, pierreux ou caillouteux, tufs, marnes fragmentées, sables agglomérés par un liant
argileux.

2.3/ Terrains compacts " classe C"

Argiles compactes, la glaise et les sables fortement agglomérés.

2.4 / Roches " classe D"

Devant être attaquées au pic et à la pioche.

2.5 / Roches dures " classe E"

Exploitables au coin, à la pointerolle ou au marteau piqueur.

2.6 / Roches très dures " classe F "

.
Nécessitant l'emploi de la mine

2.7 / Roches de sujétion " classe G "

.
Nécessitant l'emploi de la mine mais dont l'emploi est interdit par le maître d'ouvrage

Pour tous les travaux nécessitant l'emploi d'explosifs, seule une entreprise spécialisée peut
effectuer ces travaux

CFM-BTP Terrassement 3/16

 3 - DEFINITIONS

3.1 / Fouilles en rigole

Fouille de l < 2m et h < 1m

3.2 / Fouilles en tranchée

Fouille avec : l < 2m ; on doit avoir h > 1m

l ≥ 2m ; on doit avoir h > l /2

1er cas 2ème cas

3.3 / Puits

Fouille si h > 1m et que L du même ordre que l

h > 1m

CFM-BTP Terrassement 4/16

3.4 / Excavations/Fouilles en Excavation/Excavation en pleine masse
Ces termes définissent sensiblement la même chose, ceci consiste à réaliser un terrassement
important.

3.5 / Déblais et remblais

Déblai : consiste à abaisser le niveau du terrain par enlèvement des terres.

Remblai : consiste à rapporter des terres et de les compacter afin de relever le niveau.

Coupe en travers ou profil

Talutage (pente) Quelle que soit la nature du sol

Les pentes sont à respecter afin
d’assurer la stabilité des terrains.
Les déblais étant plus stables que
les remblais.

CFM-BTP Terrassement 5/16

 4 - TRAVAUX PRELIMINAIRES
4.1 / Travaux préparatoires possibles
Nettoyage
Débroussaillement ou débroussaillage, avec arbre ≤ 10 cm de circonférence
Abattage d'arbres
Dessouchage
Démolition
Drainage
Reconnaissance de sol
Implantation
Délimitation
Constats : huissiers, plans typographiques, photographies, rapports

4.2 / Etaiement préalable des constructions voisines

Avant d’entreprendre une fouille contre un ouvrage existant à conserver ou à son voisinage
immédiat, il est procédé, s’il y a lieu, à l’étaiement de cet ouvrage dans les conditions précisées à
l’article 2.3 du DTU n°12.

4.3 / Décapage ou repiquage

La terre végétale (ou terre arable) est enlevée sur une profondeur au moins égale à 20 cm, pour
deux raisons :

a) Récupération pour utilisation ultérieure

b) On ne peut pas établir une construction sur un sol contenant des matières organiques

E ≥ 20 cm (suivant épaisseur réelle de la terre végétale)

CFM-BTP Terrassement 6/16

5 - FOUILLES POUR FONDATIONS DE BÂTIMENTS

5.1 / Travaux préparatoires possibles

Sont considérées comme fouilles pour fondations de bâtiments, les terrassements qui ont
pour objet le creusement de l’excavation dans laquelle les bâtiments prennent appui sur le
sol. Ces fouilles comprennent les rigoles, les tranchées, les puits et les excavations
superficielles.

EXCAVATION

rigole
Dressement des fonds de fouilles
(travaux réalisés manuellement pour nettoyer
et égaliser les parois et fonds de fouilles)

5.2 / Travaux annexes

• Dressement des fonds de fouilles (finitions manuelles)
• Stabilité des parois des fouilles (étaiement)
• Tolérance de niveau
• Surprofondeurs et surlargeurs
• Purge des parois
• Emploi des explosifs
• Traitement des terrains infectés et infestés (hydrocarbure, acide, etc…)

CFM-BTP Terrassement 7/16

5.3 / Différentes sortes de fouilles
• Fouilles en rigole (pour fondations filantes)
• Fouilles de tranchées pour canalisations
• Fouilles en puits (recherche du bon sol)
• Fouilles au voisinage de constructions existantes

mur
existant

(à étayer)
EXCAVATION

Dressement fond de fouille

Rigole

CFM-BTP Terrassement 8/16

 6 - ETAIEMENTS ET BLINDAGES

6. / Blindages des fouilles

Dans tous les cas, à partir d’1.30 m et certaines entreprises 1.20 m. le blindage est obligatoire.
(voir extrait du fascicule 70)
(voir cours assainissement)

7 - EAU DANS LES FOUILLES

La présence d’eau dans les fouilles est due aux :

Eaux de ruissellement extérieures

Eaux survenant par les parois et par le fond (nappe phréatique)

Les remèdes sont les suivants :

Rassemblement des eaux, puisards

Utilisation de matériel d’épuisement

CFM-BTP Terrassement 9/16

 8 - TRANSPORT DES DEBLAIS

8.1 / Le foisonnement
Lorsque l’on effectue un terrassement, la terre manipulée est alors décomprimée. Cela crée alors des
vides qui augmentent le volume de terre initial.

Cette augmentation : le foisonnement est caractéristique selon :

• La nature des terres

• Le fait qu’il soit instantané ou permanent (après compactage)

Exemple :

Volume V2

Volume V1

V2 = V1 x coefficient de foisonnement

• Quelques valeurs du coefficient de foisonnement (page suivante)

CFM-BTP Terrassement 10/16

 Valeurs caractéristiques de quelques terrains

Angles talus Coefficient de

Nature des terres Poids t/m3
naturel foisonnement

Sable fin, sec 10 à 20° 1,4 1,1

Sable fin, mouillé 15 à 25° 1,6 1,2

Gravier moyen, légèrement humide 30 à 40° 1,9 à 2,1 1,25

Terre végétale humide 30 à 40° 1,6 à 1,7 1,1

Terre très compacte 40 à 50° 1,6 à 1,8 1,25

Cailloux, éboulis 40 à 50° 1,5 à 1,7 1,5

Marne sèche 30 à 45° 1,5 à 1,6 1,5

Argile sèche 30 à 50° 1,6 1,5

Argile humide 0 à 20° 1,8 à 2,2 1,25

Grès tendre, roches diverses 50 à 90° 2 à 2,5 1,5

Dans tous les cas, vous devrez ajouter un coef de foisonnement. Si vous ne possédez pas d’analyse
de sol ni de rapport géotechnique, utilisez une moyenne de 1.30 qui reste approximatif mais vous
évitera de gros écarts dans votre DQE.

8.2 / Transport et chargement

Le volume à prendre en compte pour le chargement de terre, mis en dépôt provisoirement sur le
terrain, et le transport des terres est le volume foisonné.

CFM-BTP Terrassement 11/16

 9 - REMBLAIEMENTS

• Matériaux pour remblais

• Mise en place des remblais

• Tassement des remblais et des talus

• Remblaiement au contact des bâtiments et sous ceux-ci :

⇒ matériaux à utiliser
⇒ mise en place des remblais

• Remblaiement derrière un mur de soutènement ou de sous-sol

• Remblaiement des tranchées pour galeries enterrées, égouts et canalisations.

• Buses de béton ou de grès, canalisations de toute nature : première partie du remblaiement,

deuxième partie du remblaiement.

Tous ces travaux annexes feront l’objet de prestation et de précautions particulières qui devront
être chiffrées.

Ces articles sont développés dans le DTU N°12

10 - DIVERS

• Talus
• Revêtement en terre végétale
• Gazonnements : gazon, semis.

CFM-BTP Terrassement 12/16

 11 - SUPPORTS TECHNIQUES
DTU N°12 – Travaux de terrassement pour le bâtiment

12. TERRASSEMENT

1,13. Finition du fond et des parois.

Certaines marnes, qui Lorsqu’on se trouve en présence d’un terrain sensible à l’action de
présentent une résistance l’air ou de l’eau, tels que certaines marnes, argiles, schistes, etc…, la
satisfaisante au moment de finition du fond des parois est exécutée peu de temps avant l’exécution
l’exécution de la fouille, se des soutènements ou des fondations.
détrempent en quelques heures
sous l’action de la pluie.
D’autres sols, simplement
exposés à l’air, ont tendance à se
fissurer, à gonfler et à se
soulever. Dans les deux cas, il y
a lieu de bétonner au cours des
heures qui suivent la découverte
du terrain ; sans préjudice
parfois de précautions
complémentaires telles que
1,2. Prescriptions particulières à certaines natures de terrains.

1,21. Fouilles de bâtiment en terrain non rocheux.

1,211. Tolérance de niveau.

Les surprofondeurs des divers points du fond de fouille par rapport

aux niveaux fixés sont inférieurs à 5 cm.

1,212. Tolérance d’implantation.

La fouille libère entièrement l’espace fixé par les plans. Aucun écart
par défaut n’est admis. Les écarts par excès doivent être inférieurs à 10
cm pour les fouilles en tranchée, en puits ou en excavation superficielle et
à 5 cm pour les fouilles en rigole.

Si au cours de fouilles au contact d’un mur mitoyen à conserver, il

apparaît à l’entrepreneur que ce mur empiète sur l’espace prévu par les
fouilles, il en avise, immédiatement le Maître de l’ouvrage.

1,213. Surprofondeurs et surlargeurs.

Les surprofondeurs et surlageurs supérieures aux tolérances

indiquées ci-dessus (1,211 et 1,212) sont remblayées de manière à ne pas
modifier les conditions d’appui ou soutènement des fondations.

Toutefois, et notamment en cas de surprofondeur, il appartiendra au

Maître de l’ouvrage de décider si cette surprofondeur doit être remblayée
ou comblée par la maçonnerie de fondation.

CFM-BTP Terrassement 13/16

 1,214. Limite d’emploi des engins mécaniques.

Lorsque la fouille est exécutée par des moyens mécaniques,

l’extraction des déblais est arrêtée plus haut que la cote de fond prévue, et
en dedans du tracé prévu pour les parois, de façon à éviter
l’ameublissement du fond des parois par les griffes de l’engin. La finition
de la fouille est réalisée, soit à la main, soit par un procédé ne présentant
pas l’inconvénient ci-dessus.

1,22. Fouilles en terrain rocheux..

1,221. Purge des parois.

Quel que soit le mode d’abattage, il est procédé à la purge de tous les
blocs dont la solidité est douteuse.

1,222. Couches inclinées vers la fouille.

Lorsque les couches de terrain ont un pendage dirigé vers l’intérieur

de la fouille et sont de nature à présenter des risques de glissement, les
parois de cette fouille donnent lieu aux précautions nécessaires :
consolidation, étaiement, ou adoption d’une pente de talus plus faible.

Si au cours de fouilles au contact d’un mur mitoyen à conserver, il

apparaît à l’entrepreneur que ce mur empiète sur l’espace prévu par les
fouilles, il en avise, immédiatement le Maître de l’ouvrage.

1,223.Tolérance surs les fonds et les parois de fouille en terrain rocheux.

Les parties du fond de fouille devant recevoir des maçonneries

(semelles ou radiers) sont dressées de manière à ne présenter aucune
saillie par rapport aux niveaux prescrits. Par contre, il est admis des
surprofondeurs locales de 10 cm au maximum dans le cas des roches d, e
et g de la classification (0,2) et de 20 cm au maximum dans le cas des
roches f de la même classification.

Les parois de fouille devant recevoir des maçonneries bloquées « à

pleine fouille » satisfont aux même prescriptions par rapport au tracé fixé.

Pour les fonds de fouille ne supportant pas directement de

maçonneries, une tolérance de surprofondeur locale de 20 cm est admise.
Toutefois les irrégularités sont remblayées après coup par des éclats de
pierre et du sable fortement damé, de manière à reconstituer un fond plan
au niveau fixé.

CFM-BTP Terrassement 14/16

 1,224. Emploi des explosifs.

1,224.1. Purge des parois

Lorsque l’emploi d ‘explosifs est autorisé par le Maître de l’ouvrage,

cet emploi est limité par l’obligation de ne pas ébranler le terrain ni les
maçonneries voisines.

En cas de fouille, l’action des explosifs ne doit pas disloquer le

terrain en dessous du niveau prévu, compte tenu des tolérances fixées aux
articles 1,211 et 1,223.

Dans les deux cas ci-dessus, la finition du fond et des parois devra
être réalisée par d’autres moyens.

1,224.2. Emploi en fouille profonde, puits ou souterrain.

Dans le cas d’emploi des explosifs en fouille profonde, en puits, ou

en souterrain, l’entrepreneur prend les dispositions nécessaires pour
évacuer les gaz toxiques produits.

1,23. Fouille en terrain infecté ou infesté.

Parmi ces mesures, il peut être La rencontre dans les fouilles de terrain infecté ou infesté par des
prescrit d’extraire les terres insectes doit être constatée par le Maître de l’ouvrage qui prescrit les
infectées ou infestées au-delà de mesures à prendre pour assurer la salubrité du chantier et s’il y a lieu, la
l’emprise des futures constructions. salubrité et la protection des futures constructions.
En terrain imperméable (argileux),
une zone de 1 m est en général
suffisante ; en terrain perméable, il
peut être nécessaire de déblayer sur
une zone de 3 à 4 m de largeur.

1,3. Prescriptions particulières à certaines natures de fouilles.

1,31. Fouille de tranchées pour canalisations.

Le profil en long est déterminé de manière à permettre la pose de

canalisations suivant les pentes inscrites au projet.

CFM-BTP Terrassement 15/16

Exercices :

A partir des documents fournis, estimez le quantitatif du volume de terre à excaver pour les réseaux
EU et EP.
Vous quantifierez les volumes des regards P1 et U1 aux regards P 16, U 16. Ne pas prendre en compte
les branchements individuels.

Votre chantier se situe dans une zone de classe B en profondeur et A pour la terre végétale.

A votre disposition, une pelleteuse à chenille 9 T et 2 camions bennes 19T

- Estimez le rendement moyen de ces engins

CFM-BTP Terrassement 16/16
