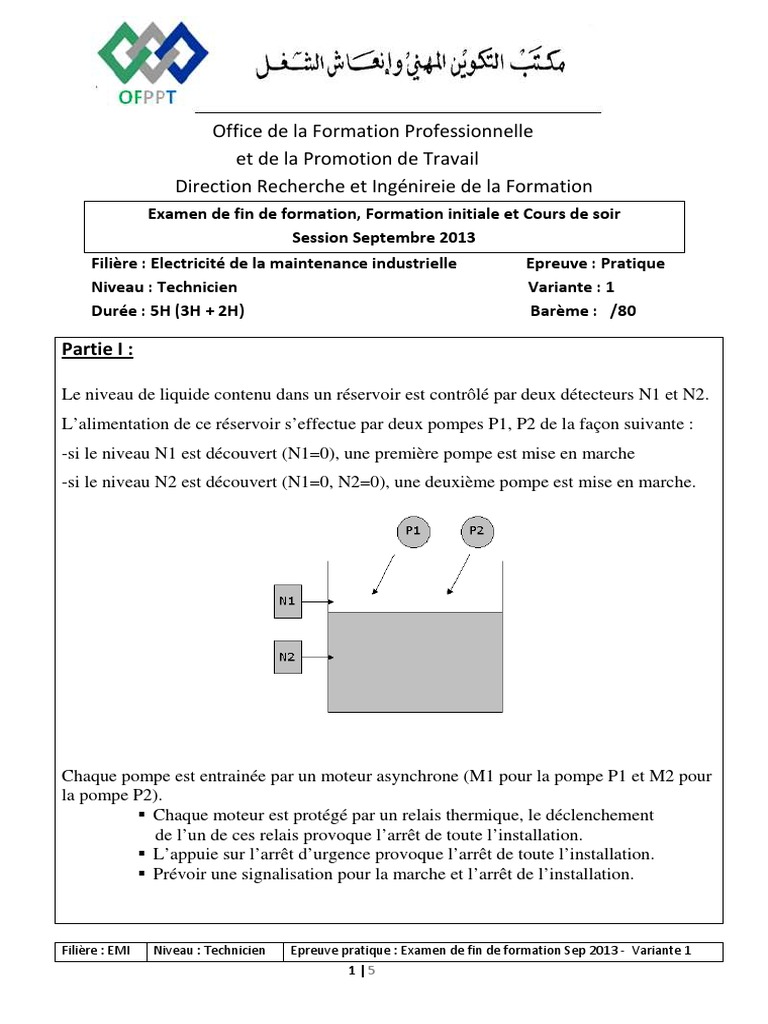

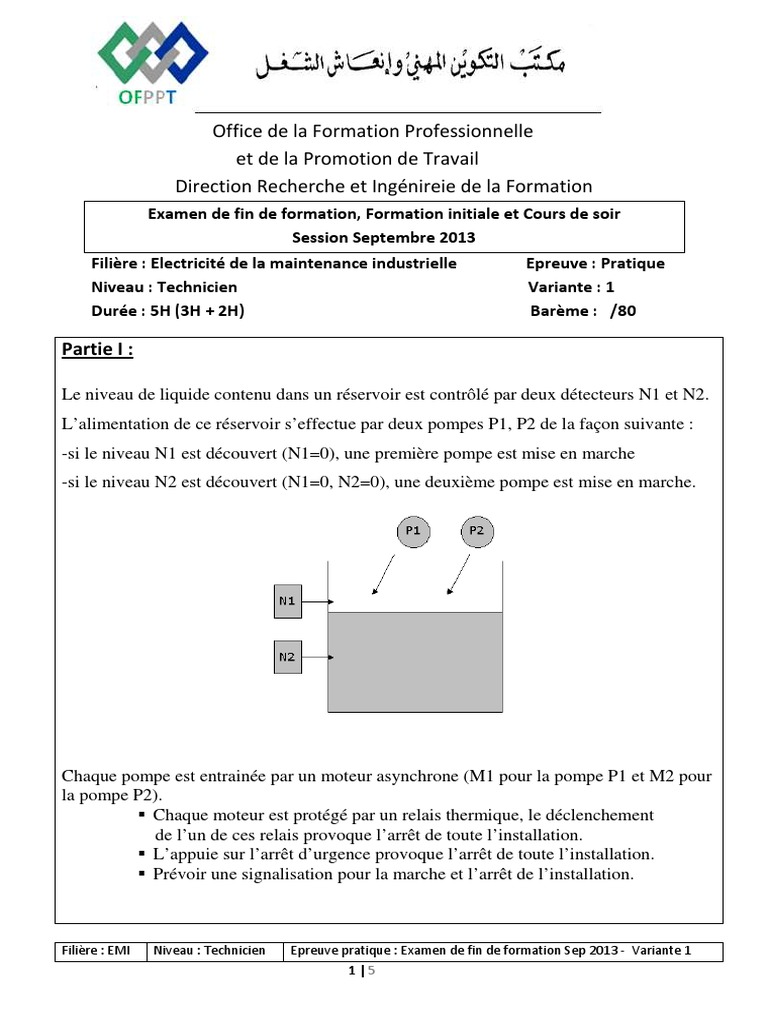

Office de la Formation Professionnelle

et de la Promotion de Travail
Direction Recherche et Ingénireie de la Formation
Examen de fin de formation, Formation initiale et Cours de soir
Session Septembre 2013
Filière : Electricité de la maintenance industrielle Epreuve : Pratique
Niveau : Technicien Variante : 1
Durée : 5H (3H + 2H) Barème : /80

Partie I :

Le niveau de liquide contenu dans un réservoir est contrôlé par deux détecteurs N1 et N2.
L’alimentation de ce réservoir s’effectue par deux pompes P1, P2 de la façon suivante :
-si le niveau N1 est découvert (N1=0), une première pompe est mise en marche
-si le niveau N2 est découvert (N1=0, N2=0), une deuxième pompe est mise en marche.

Chaque pompe est entrainée par un moteur asynchrone (M1 pour la pompe P1 et M2 pour
la pompe P2).

Chaque moteur est protégé par un relais thermique, le déclenchement
de l’un de ces relais provoque l’arrêt de toute l’installation.

L’appuie sur l’arrêt d’urgence provoque l’arrêt de toute l’installation.

Prévoir une signalisation pour la marche et l’arrêt de l’installation.

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 1
1|5
Travail demandé :

1. Tracer le schéma de puissance de l’installation.

2. Tracer :
- le schéma de commande
- le schéma de puissance
- le schéma de signalisation
3. Rédiger la liste du matériel nécessaire à la réalisation de l’installation.
4. Réaliser sur platine perforée et sous goulotte :
 Le circuit de puissance
 Le circuit de commande des moteurs.
 Le circuit de signalisation des moteurs.
5. Faites vérifier le fonctionnement du montage avec le correcteur.
6. Ranger et nettoyer le poste de travail.

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 1
2|5
Partie II :
On dispose de 4 critères pour déterminer si une brique est bonne ou non :
- Le poids P
- La longueur L
- La largeur l
- La hauteur H.
La brique est considérée bonne (B = 1) dans les cas suivants :
 Le poids et au moins deux dimensions correctes.
 Le poids et incorrecte et la hauteur est correcte.

1. Etablir la table de vérité de la sortie B en fonction de P, L, l et H

2. Trouver l’expression de B en utilisant le tableau de Karnaugh.
3. Représenter le logigramme correspond à l’équation simplifié
4. Donner le schéma électrique de câblage pour réaliser la fonction logique simplifier
avec des portes NON, ET et OU en utilisant les circuits logiques (7404, 7408,
7432). Simuler la sortie avec une DEL
5. Monter le circuit logique sur une plaquette d’essai et vérifier le fonctionnement.

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 1
3|5
 Brochage des circuits logiques

Brochage du circuit intégré 7404 Brochage du circuit intégré 7408

Brochage du circuit intégré 7432

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 1
4|5
 O.F.P.P.T

Filière : Electricité de la maintenance industrielle Examen de fin de formation

Niveau : Technicien Epreuve pratique –Variante 1

FICHE D’EVALUATION
Stagiaire : ……………………………………………………Code :……………………………………

Description Barème Note

1. Elaboration des schémas:
- de commande /4
- de puissance /4
- de signalisation /4
2. Liste de matériels et d’appareils. /3
3. Réalisation de l’installation :
Partie I

- Centrage et fixation des appareils /3

- Travail des conducteurs et des goulottes /3
- câblage du Circuit de commande /3
- câblage du Circuit de signalisation /3
4. Fonctionnement :
- Circuit de commande /8
- circuit de puissance /8
- du Circuit de signalisation /4
5. Respect des règles de sécurité /3

1. Table de vérité /3
2. Expression de B simplifier /3
3. Le logigramme /3
Partie II

4. La réalisation du circuit /6
5. Le fonctionnement du circuit /9
6. Esthétique et aspect général de la réalisation /2
7. Respect des règles de sécurité /2
8. Rangement et nettoyage de poste de travail /2

Total /80

Correcteurs : Emargement :

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 1
5|5
