Office de la Formation Professionnelle

et de la Promotion de Travail
Direction Recherche et Ingénireie de la Formation
Examen de fin de formation, Formation initiale et Cours de soir
Session Septembre 2013
Filière : Electricité de la maintenance industrielle Epreuve : Pratique
Niveau : Technicien Variante : 7
Durée : 5H (3H + 2H) Barème : /80

Partie I :

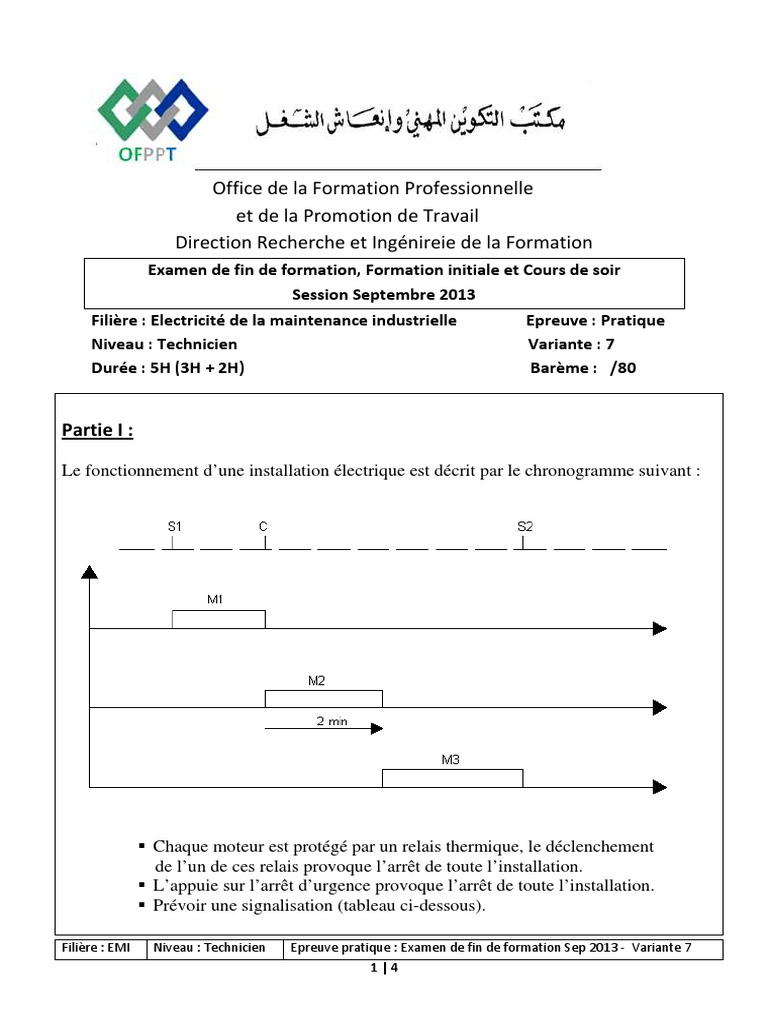

Le fonctionnement d’une installation électrique est décrit par le chronogramme suivant :

Chaque moteur est protégé par un relais thermique, le déclenchement

de l’un de ces relais provoque l’arrêt de toute l’installation.

L’appuie sur l’arrêt d’urgence provoque l’arrêt de toute l’installation.

Prévoir une signalisation (tableau ci-dessous).

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 7
1|4
 Caractéristique :

Equipement Description
M1, M2 et M3 Moteurs asynchrones triphasés
S0 et S1 Deux boutons poussoir « 1NO – 1NF »
C Capteur de positions « 1NO – 1NF »
L1, L2, L3 Lampes de signalisations marche de Moteur Mi (i= 1,2 ou 3)

Travail demandé :

1. Tracer le schéma de puissance de l’installation.

2. Tracer :
- le schéma de commande
- le schéma de puissance
- le schéma de signalisation
3. Rédiger la liste du matériel nécessaire à la réalisation de l’installation.
4. Réaliser sur platine perforée et sous goulotte :
- Le circuit de puissance
- Le circuit de commande des moteurs.
- Le circuit de signalisation des moteurs.
5. Faites vérifier le fonctionnement du montage avec le correcteur.
6. Ranger et nettoyer le poste de travail.

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 7
2|4
Partie II :
On désire réaliser un circuit logique qui permet d’actionner une signalisation (L) suivant
la situation suivante :

La sortie L prend la valeur "0" pour les combinaisons suivantes de (a ,b ,c) : (111), (101), (001), (100) et
"1" dans les autres combinaisons.
1. Dresser la table de vérité correspondante.
2. Etablir l’équation simplifiée à l’aide de tableau de Karnaugh
3. Donner le schéma électrique de câblage pour réaliser les fonctions logiques simplifiées avec des
portes NON, ET et OU en utilisant les circuits logiques (7404, 7408, 7432). Simuler la sortie avec
une DEL.
4. Donner le schéma électrique de câblage de l’équation simplifiée avec des portes NON-ET en
utilisant le circuit logique 7400. Simuler la sortie avec une DEL.
5. Monter le circuit logique sur une plaquette d’essai et vérifier le fonctionnement.

Brochage des circuits logiques

Brochage du circuit intégré 7404 Brochage du circuit intégré 7408

Brochage du circuit intégré 7432 Brochage du circuit intégré 7400

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 7
3|4
 O.F.P.P.T

Filière : Electricité de la maintenance industrielle Examen de fin de formation

Niveau : Technicien Epreuve pratique –Variante 7

FICHE D’EVALUATION
Stagiaire : ……………………………………………………Code :……………………………………

Description Barème Note

1. Elaboration des schémas:
-de commande /4
-de puissance /4
- de signalisation /4
2. Liste de matériels et d’appareils. /3
3. Réalisation de l’installation :
Partie I

- Centrage et fixation des appareils /3

- Travail des conducteurs et des goulottes /3
- câblage du Circuit de commande /3
- câblage du Circuit de signalisation /3
4. Fonctionnement :
- Circuit de commande /8
- circuit de puissance /8
- du Circuit de signalisation /4
5. Respect des règles de sécurité /3

1. Table de vérité /3
2. Expression de L simplifier /3
3. Le logigramme /3
Partie II

4. La réalisation du circuit /6
5. Le fonctionnement du circuit /9
6. Esthétique et aspect général de la réalisation /2
7. Respect des règles de sécurité /2
8. Rangement et nettoyage de poste de travail /2

Total /80

Correcteurs : Emargement :

Filière : EMI Niveau : Technicien Epreuve pratique : Examen de fin de formation Sep 2013 - Variante 7
4|4
