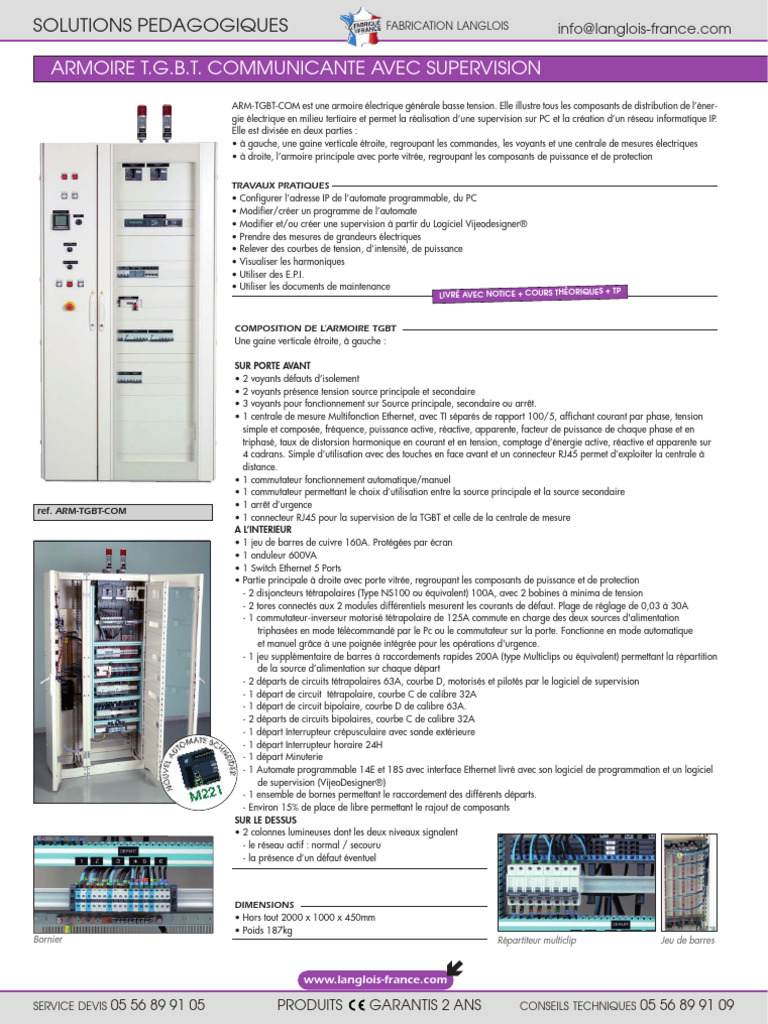

ARMOIRE T.G.B.T. COMMUNICANTE AVEC SUPERVISION

ARM-TGBT-COM est une armoire électrique générale basse tension. Elle illustre tous les composants de distribution de l’éner-
gie électrique en milieu tertiaire et permet la réalisation d’une supervision sur PC et la création d’un réseau informatique IP.
Elle est divisée en deux parties :
• à gauche, une gaine verticale étroite, regroupant les commandes, les voyants et une centrale de mesures électriques
• à droite, l’armoire principale avec porte vitrée, regroupant les composants de puissance et de protection

TRAVAUX PRATIQUES
• Configurer l’adresse IP de l’automate programmable, du PC
• Modifier/créer un programme de l’automate
• Modifier et/ou créer une supervision à partir du Logiciel Vijeodesigner®
• Prendre des mesures de grandeurs électriques
• Relever des courbes de tension, d’intensité, de puissance
• Visualiser les harmoniques
• Utiliser des E.P.I.
• Utiliser les documents de maintenance + TP
LIVRÉ AVEC NOTICE + COURS THÉORIQUES

COMPOSITION DE L’ARMOIRE TGBT

Une gaine verticale étroite, à gauche :

SUR PORTE AVANT

• 2 voyants défauts d’isolement
• 2 voyants présence tension source principale et secondaire
• 3 voyants pour fonctionnement sur Source principale, secondaire ou arrêt.
• 1 centrale de mesure Multifonction Ethernet, avec TI séparés de rapport 100/5, affichant courant par phase, tension
simple et composée, fréquence, puissance active, réactive, apparente, facteur de puissance de chaque phase et en
triphasé, taux de distorsion harmonique en courant et en tension, comptage d’énergie active, réactive et apparente sur
4 cadrans. Simple d’utilisation avec des touches en face avant et un connecteur RJ45 permet d’exploiter la centrale à
distance.
• 1 commutateur fonctionnement automatique/manuel
• 1 commutateur permettant le choix d’utilisation entre la source principale et la source secondaire
• 1 arrêt d’urgence
ref. ARM-TGBT-COM
• 1 connecteur RJ45 pour la supervision de la TGBT et celle de la centrale de mesure
A L’INTERIEUR
• 1 jeu de barres de cuivre 160A. Protégées par écran
• 1 onduleur 600VA
• 1 Switch Ethernet 5 Ports
• Partie principale à droite avec porte vitrée, regroupant les composants de puissance et de protection
- 2 disjoncteurs tétrapolaires (Type NS100 ou équivalent) 100A, avec 2 bobines à minima de tension
- 2 tores connectés aux 2 modules différentiels mesurent les courants de défaut. Plage de réglage de 0,03 à 30A
- 1 commutateur-inverseur motorisé tétrapolaire de 125A commute en charge des deux sources d'alimentation
triphasées en mode télécommandé par le Pc ou le commutateur sur la porte. Fonctionne en mode automatique
et manuel grâce à une poignée intégrée pour les opérations d'urgence.
- 1 jeu supplémentaire de barres à raccordements rapides 200A (type Multiclips ou équivalent) permettant la répartition
de la source d’alimentation sur chaque départ
- 2 départs de circuits tétrapolaires 63A, courbe D, motorisés et pilotés par le logiciel de supervision
- 1 départ de circuit tétrapolaire, courbe C de calibre 32A
- 1 départ de circuit bipolaire, courbe D de calibre 63A.
- 2 départs de circuits bipolaires, courbe C de calibre 32A
- 1 départ Interrupteur crépusculaire avec sonde extérieure
- 1 départ Interrupteur horaire 24H
- 1 départ Minuterie
- 1 Automate programmable 14E et 18S avec interface Ethernet livré avec son logiciel de programmation et un logiciel
de supervision (VijeoDesigner®)
- 1 ensemble de bornes permettant le raccordement des différents départs.
- Environ 15% de place de libre permettant le rajout de composants
SUR LE DESSUS
• 2 colonnes lumineuses dont les deux niveaux signalent
- le réseau actif : normal / secouru
- la présence d’un défaut éventuel

DIMENSIONS
• Hors tout 2000 x 1000 x 450mm
• Poids 187kg
Bornier Répartiteur multiclip Jeu de barres


www.langlois-france.com

SERVICE DEVIS 05 56 89 91 05 PRODUITS GARANTIS 2 ANS CONSEILS TECHNIQUES 05 56 89 91 09

SOLUTIONS PEDAGOGIQUES FABRICATION LANGLOIS info@langlois-france.com

PRESENTATION DE LA CENTRALE DE MESURE

INTEGREE DANS L’ARMOIRE TGBT
Très simple d’utilisation grâce aux 6 touches en face avant.
Elle affiche les grandeurs électriques de l’armoire TGBT
telles que :
• le courant dans chaque phase
• la tension simple et composée
• la fréquence
• les puissances active, réactive, apparente dans chacune
des phases, et en triphasé
• le facteur de puissance de chaque phase et en triphasé
• le taux de distorsion harmonique en courant et en tension
• le comptage d’énergie active, réactive et apparente sur
4 cadrans

PILOTAGE A DISTANCE DE LA CENTRALE DE MESURE

Un connecteur RJ45 sur la porte avant de l’armoire permet
d’exploiter la centrale à distance à l’aide d’une page Web.
Ceci permet de visualiser :
• toutes les configurations de la centrale
• l’intensité de chaque ligne
• le taux d’harmoniques
• les tensions simples et composées
• la fréquence
• les puissances apparentes, actives, réactives, en instantané
• l’énergie en kWh

SUPERVISION
Logiciel de Supervision de Gestion de l’armoire TGBT avec
représentation de type schémathèque.
On y retrouvera la symbolisation :
• De la position du commutateur-inverseur de source : Arrêt,
source principale, source secondaire
• Du mode de fonctionnement du commutateur-inverseur de
source MANU ou AUTO
• Des défauts d’isolement sur les sources principale ou se-
condaire
• De l’état des départs motorisés tétrapolaires 2 et 3
• De l’état de consignation de l’armoire

Liste des commandes depuis la supervision

• Commande du mode de fonctionnement MANU ou AUTO
du commutateur-inverseur de source
• Commande de la position de commutation de source
- source principale
- source secondaire
- arrêt
• Réinitialisation des 2 modules différentiels après un défaut
d’isolement
• Enclenchement/Déclenchement du disjoncteur TETRA
OPTION ECRAN TACTILE (installation dans nos ateliers)
départ 2
• Enclenchement/Déclenchement du disjoncteur TETRA L’option TGBT-TAC10 est un écran tactile HMI de 10,4’’ -
départ 3 65536 couleurs. Connexion Ethernet.
Un programme de supervision de l’armoire TGBT est fourni
LOGICIEL de Supervision de la centrale de mesure : avec l’écran tactile.
• Connexion par prise RJ45 Ethernet Vous pouvez changer ou modifier ce programme à l’aide du
• Visualisation à partir d’une page Web logiciel VijeoDesigner® fourni avec l’ARM-TGBT-COM.
• Permet de visualiser : l’intensité dans chaque ligne, le taux Instalation dans nos ateliers uniquement.
d’harmoniques, la tension simple et composée, la fréquence, Ne peut pas être ajouté à une TGBT déjà livrée.
les puissances apparente, active, réactive instantanées et
l’énergie en kWh ref. TGBT-TAC10


www.langlois-france.com

SERVICE DEVIS 05 56 89 91 05 PRODUITS GARANTIS 2 ANS CONSEILS TECHNIQUES 05 56 89 91 09

SOLUTIONS PEDAGOGIQUES FABRICATION LANGLOIS info@langlois-france.com

PRODUITS COMPLEMENTAIRES
DISTRIBUTION AVEC SUPERVISION CHARGE POUR TGBT

ref. THERM-M (MONOPHASÉ)

ref. THERM-T (TRIPHASÉ)

Les charges aérothermes THERM-M et THERM-T sont des radiateurs souf-

flants industriels monophasé 230V ou triphasé 400V. Grâce à leur cordon
d’une longueur de 1,5m, ils peuvent être directement câblés sur un départ
d’armoire TGBT.
ref. ILO-TRI ref. ILO-MONO
Caractéristiques
• Thermostat d’ambiance intégré
Ces boîtiers permettent, à partir d’une source principale monophasée ou triphasée, la • Thermostat de sécurité à réarmement manuel
distribution de 2 sources indépendantes monophasées (ILO-MONO) ou de 2 sources • Alimentation monophasée 240V / 12,5A / 3kW (THERM-M)
indépendantes triphasées (ILO-TRI). • Alimentation triphasée 400V / 7,2A / 5kW (THERM-T)
• Câble d’alimentation 2,5mm à branchement sur bornier
CARACTÉRISTIQUES COMMUNES AUX 2 COFFRETS • Dim : 290 x 45 x 390mm Poids : 9kg
• Un automate programmable interne aux coffrets,
2 disjoncteurs magnétothermiques motorisés et 1 logiciel de supervision (VijeoDesigner®)
rendent le coffret communiquant via un réseau Ethernet TCPiP.
• 1 sectionneur Général
• 1 ensemble de bornes de raccordement pour l’arrivée de la source principale et le départ DOUBLEUR SECTEUR
des sources 1 et 2.
• 1 embase RJ45 pour la liaison sur un réseau informatique. Coffret d'alimentation dédoublant et commutant le secteur
• 1 ensemble de voyants et une colonne lumineuse indiquent l’état des départs, la présence pour TGBT PEDAGOGIQUE ayant 2 arrivées de sources.
tension de chaque source électrique. Permet de simuler une panne secteur avec prise en charge
• Un commutateur Manu/Auto permet de choisir le mode de fonctionnement du coffret : par un groupe électrogène.
- position Manu : l’utilisateur commande chaque départ de sources à partir des boutons
poussoirs en façade du coffret. PROTECTION ET COMMUTATION
- position Auto : l’utilisateur commande chaque départ de source à partir du logiciel • 3 sectionneurs de calibre 63A
de supervision. • 1 disjoncteur amont 63A courbe D
• 3 presse étoupe pour le passage des 3 câbles dans l’armoire • 1 Différentiel amont 30mA

CARACTÉRISTIQUES DE ILO/MONO : FONCTIONNEMENT

• source de tension principale monophasée 230V-AC + Terre • 1 sectionneur principal permet de
• départs sources 1 et 2 de distribution monophasée indépendantes 230V-AC. simuler une coupure générale
• 2 disjoncteurs magnétothermiques monophasés motorisés. Calibre 2P-32A/C. • 1 sectionneur secondaire secteur
CARACTÉRISTIQUES DE ILO/TRI permet de simuler une coupure
• source de tension principale triphasée 3 x 400V-AC + Neutre +Terre volontaire
• départs sources 1 et 2 de distribution triphasée indépendantes 3 x 400V-AC + Neutre. • 1 sectionneur secours permet de
• 2 disjoncteurs magnétothermiques tétrapolaires motorisés. Calibre 4P-32A/C. simuler la présence ou l’absence
du groupe électrogène ref. DBL-TGBT
Livrés entièrement câblés, avec programmes d’automate et de supervision ainsi que les câbles
informatiques pour la programmation. Peuvent être raccordés sur notre ARM-TGBT-COM.
SIGNALISATION
Peuvent être posés sur une table ou grâce aux 2 équerres fournies, directement fixés sur un
• 1 voyant de porte + 1 niveau de phare 360° pour le général
mur.
• 1 voyant de porte + 1 niveau de phare 360° pour le secondaire secteur
Livrés sans câbles électriques.
• 1 voyant de porte + 1 niveau de phare 360° pour le groupe électrogène
Dimensions : 830 x 400 x 300mm Hors tout, phare compris.
Ensemble inusable à LEDs

