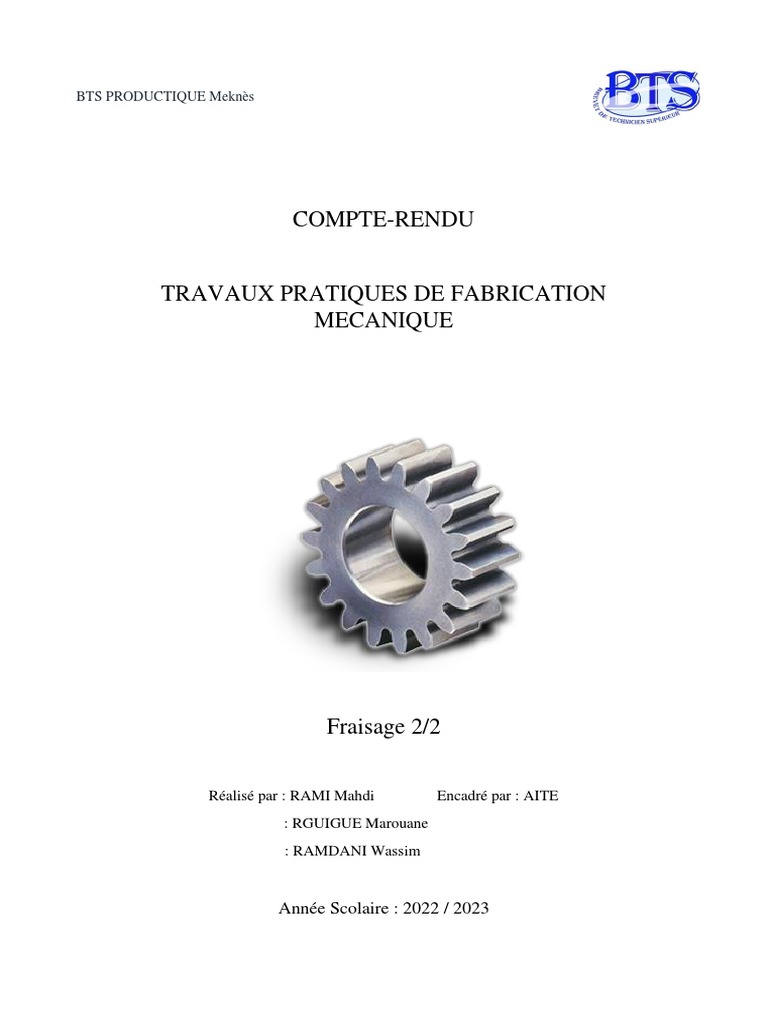

BTS PRODUCTIQUE Meknès

COMPTE-RENDU

TRAVAUX PRATIQUES DE FABRICATION

MECANIQUE

Fraisage 2/2

Réalisé par : RAMI Mahdi Encadré par : AITE

: RGUIGUE Marouane
: RAMDANI Wassim

Année Scolaire : 2022 / 2023

 Sommaire
1 Description

➢Objectifs de ce TP
➢Matériel
➢Les outils de fraisage
➢Types de fraisage
2 Réalisation :
1. Calcul dévolution de manuvelle
2. Réglage du diviseur
3. Réglage de vitesse
4. Choix

3 Développante de cercle et tracé

4 Division différentielle :
1 Description
1 l’objectif :
▪ L’usinage d’une roue dentée à denture sur une fraiseuse conventionnelle
▪ Comprendre comment :
Choisir la fraise
Régler la fraise
Contrôler l’épaisseur de la dent et le pas circonférentiel de
la roue dentée

2 Matériel :
• Fraiseuse conventionnelle
• Un fraise module 1.75
• Un montage de reprise
• Pièce en aluminium
• Les clés 6 Pons
• trusquin

3 les outils de fraisage :

• Fraise module 1.75

4 types de fraisage :
Taillage par fraise-module
Le principe de cet usinage repose sur l’utilisation d’une fraise-module, outil de
forme, qui permet la reproduction de la
forme des dents. La fraise-module est une
fraise-disque à profil constant dans tous les
plans d’affûtage passant par l’axe. Il existe
une standardisation de ces fraises-modules.
L’outil est spécifique à chaque module et le
profil varie suivant le nombre de dents (une
fraise-module couvre une plage d’un nombre de dents de l’engrenage à tailler)
3– Développante de cercle et tracé

Le profil des dents suit une courbe géométrique nommée développante de cercle
qui se trace selon la méthode suivante (figure 4) :
Tracer un cercle support de la développante (figure 4a),
Tracer un diamètre assimilé à une corde fixée en , enroulée autour du cercle et
un crayon fixé à l’extrémité libre (figure 4a),
Dérouler la corde avec le crayon traçant la courbe rouge (figures 4b et 4c) : la
développante de cercle,
Une dent est définie à partir de deux développantes de cercle (figure 4d).

4 Division différentielle :
Lorsque tout calcul du mouvement recherché devient impossible par la méthode
simple, en d'autres termes lorsque la fraction (N/Z) ne peut être réduite au facteur de l'une
des séries de cercles disponibles, il faut faire appel à la méthode différentielle. En vertu de
cette méthode, il faut faire pivoter le plateau diviseur, soit en régression, soit en
rétrogression sur une partie de tour pour
obtenir la division ou le mouvement
recherché. Fonctionnement d’un diviseur
différentiel : Le mécanisme (Fig. 4) qui relie
la broche (9) au plateau diviseur (1) se
compose d'un ensemble de roues
interchangeables Z1, Z2, Z3, Z4 et du couple
de liaison, formé par deux roues dentées
coniques (5). En débloquant le plateau
diviseur et en tournant la manivelle (2),
solidaire de la vis sans fin (8), on obtient
comme pour la division simple la rotation
de la roue dentée (10) fixée sur la broche.
En même temps, grâce au système
d'engrenages formé par les roues Z1, Z2, Z3,
Z4, le plateau du diviseur tourne également
d'une valeur déterminée.
