Remplacement d’un KRM - ascenseur KONE 02/2020 – Notice KIT TA80-KRM 008

par une téléalarme TA80 N°15/NOTIC-000708- IND.B -FR

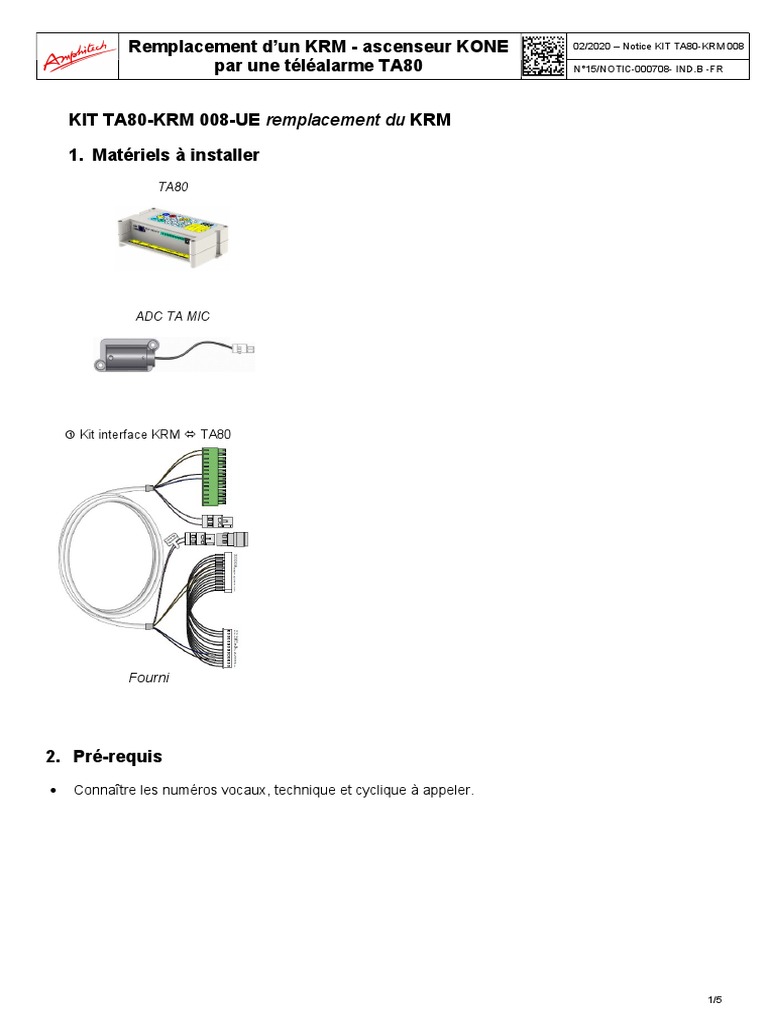

KIT TA80-KRM 008-UE remplacement du KRM

1. Matériels à installer
TA80

ADC TA MIC

 Kit interface KRM  TA80

Fourni

2. Pré-requis
 Connaître les numéros vocaux, technique et cyclique à appeler.

1/5
 Remplacement d’un KRM - ascenseur KONE 02/2020 – Notice KIT TA80-KRM 008

par une téléalarme TA80 N°15/NOTIC-000708- IND.B -FR

3. Installation

3.1 Pré-requis

 Positionner la cabine pour permettre l’accès au contrôleur installé en gaine.

 Couper l’alimentation.

Schématisation du câblage :

Se référer aux paragraphes suivants pour les détails du raccordement.

2/5
 Remplacement d’un KRM - ascenseur KONE 02/2020 – Notice KIT TA80-KRM 008

par une téléalarme TA80 N°15/NOTIC-000708- IND.B -FR

3.2 Ligne téléphonique

 Ouvrir l’armoire contrôleur dans la gaine.

 Identifier le connecteur de ligne téléphonique XC20, raccorder un

cordon sur ce connecteur vers le GSM ou la ligne analogique.

3.3 Kit KONE KRM (toit de cabine)

 Enlever le capot du coffret technique (sous le boîtier

d’inspection).

 Débrancher le câble raccordé sur X12 de la carte KNXRIF.

 Insérer le kit d’interface  entre le connecteur X12 et le câble

précédemment débranché.
 Couper les fils 9 et 10 de RX2 (ligne téléphonique du pendentif)
et les raccorder sur le connecteur Wago femelle du kit interface
.

3.4 Téléalarme TA80

 Placer et fixer la TA80 à proximité du boîtier d’inspection.

 Connecter le microphone sur la TA80 (cf. étiquette jaune).

 Insérer le connecteur WAGO gris 2 Pts de la ligne téléphonique

(cf. étiquette jaune).

Respecter la polarité des fils.

3/5
 Remplacement d’un KRM - ascenseur KONE 02/2020 – Notice KIT TA80-KRM 008

par une téléalarme TA80 N°15/NOTIC-000708- IND.B -FR

3.5 Mise en place du microphone dans la cabine

Le microphone peut être installé comme décrit ci-dessous ou dans le COP si la place le permet.

Veiller à la présence d’un trou devant le microphone afin d’obtenir un fonctionnement correct.

Ouvrir la trappe technique d’accès au faux plafond et faire Depuis la cabine ouvrir le faux plafond
descendre le micro coté boîte à bouton. avec les 2 vis dédiées.

Mettre en place le microphone

dans l’angle avec microphone
vers le bas !!!

3.6 TA05

 Connecter le TA05 sur la TA80.

 Le positionner pour le fixer sous la cabine.

3.7 Mise en service

 Remettre sous tension.

 Raccorder le connecteur vert sur la TA80.
 Suivre les instructions du Guide vocal.
 Appuyer sur la touche pour accéder à la programmation.
 Appuyer sur la touche .
 Appuyer sur la touche .
 Appuyer sur la touche .
 Appuyer sur la touche .
 Appuyer sur la touche .
 Appuyer sur la touche .

4/5
 Remplacement d’un KRM - ascenseur KONE 02/2020 – Notice KIT TA80-KRM 008

par une téléalarme TA80 N°15/NOTIC-000708- IND.B -FR

3.8 Tests

 Appuyer sur le bouton alarme de la TA80.

 Vérifier la qualité de la communication.
 Réglage des niveaux audio durant la communication à l’aide des touches 1 et 3 du clavier pour le
volume du haut-parleur et des touches 7 et 9 du clavier pour la sensibilité du microphone.
 Appuyer sur le bouton d’alarme en cabine.
 Vérifier le fonctionnement des voyants et la qualité de la communication.
 Appuyer sur le bouton alarme du TA05 (sous cabine).
 Vérifier la qualité de la communication.

5/5
