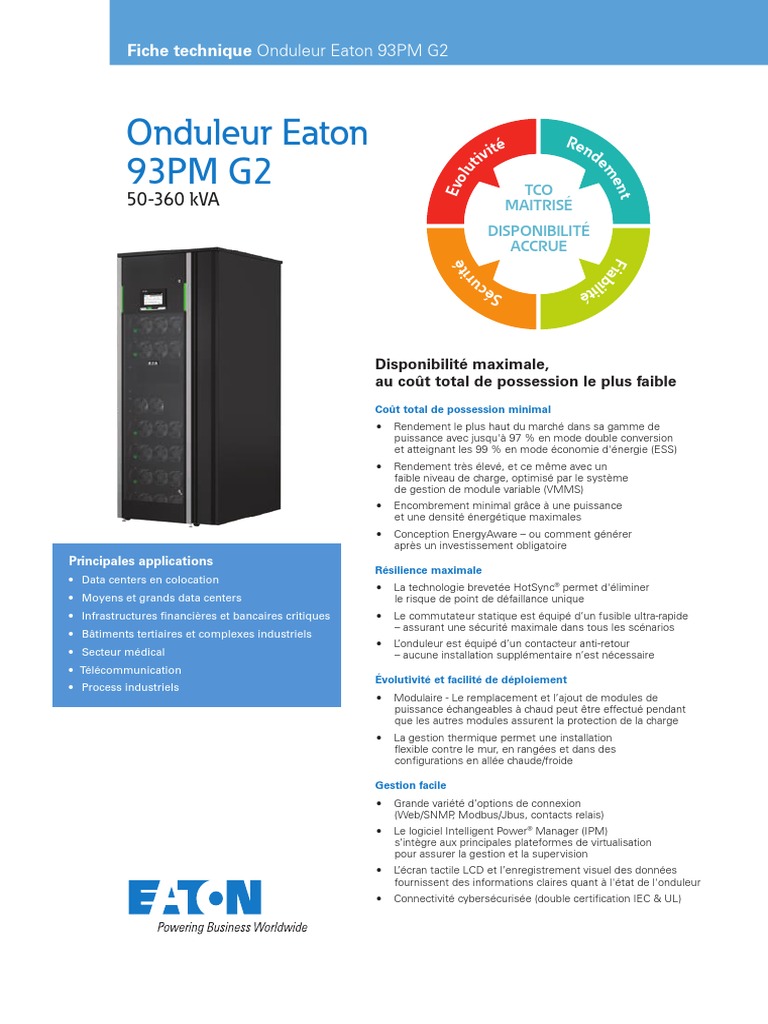

Fiche technique Onduleur Eaton 93PM G2

Onduleur Eaton ité

Ren
d
t iv
93PM G2

em
lu
Evo

ent
TCO
50-360 kVA MAITRISÉ
DISPONIBILITÉ
ACCRUE

Fia
é
r it

b
cu ilit
Sé é

Disponibilité maximale,
au coût total de possession le plus faible
Coût total de possession minimal
• Rendement le plus haut du marché dans sa gamme de
puissance avec jusqu'à 97 % en mode double conversion
et atteignant les 99 % en mode économie d'énergie (ESS)
• Rendement très élevé, et ce même avec un
faible niveau de charge, optimisé par le système
de gestion de module variable (VMMS)
• Encombrement minimal grâce à une puissance
et une densité énergétique maximales
• Conception EnergyAware – ou comment générer
après un investissement obligatoire
Principales applications
Résilience maximale
• Data centers en colocation
• La technologie brevetée HotSync® permet d'éliminer
• Moyens et grands data centers le risque de point de défaillance unique
• Infrastructures financières et bancaires critiques • Le commutateur statique est équipé d’un fusible ultra-rapide
– assurant une sécurité maximale dans tous les scénarios
• Bâtiments tertiaires et complexes industriels
• L’onduleur est équipé d’un contacteur anti-retour
• Secteur médical – aucune installation supplémentaire n’est nécessaire
• Télécommunication
Évolutivité et facilité de déploiement
• Process industriels
• Modulaire - Le remplacement et l’ajout de modules de
puissance échangeables à chaud peut être effectué pendant
que les autres modules assurent la protection de la charge
• La gestion thermique permet une installation
flexible contre le mur, en rangées et dans des
configurations en allée chaude/froide

Gestion facile
• Grande variété d’options de connexion
(Web/SNMP, Modbus/Jbus, contacts relais)
• Le logiciel Intelligent Power® Manager (IPM)
s’intègre aux principales plateformes de virtualisation
pour assurer la gestion et la supervision
• L’écran tactile LCD et l’enregistrement visuel des données
fournissent des informations claires quant à l'état de l'onduleur
• Connectivité cybersécurisée (double certification IEC & UL)
Onduleur Eaton 93PM G2 50-360 kVA
Caractéristiques techniques
Général 50-300 kW 60-360 kVA
Sortie
(PF 1.0) 60-360 kVA (PF 0.9)
Puissance en sortie 50-300 kW (PF 1.0),
Câblage de sortie 3ph + N + PE
60-360 kVA (PF 0.9)
Tension nominale (configurable) 220/380, 230/400, 240/415 V 50/60 Hz
Caractéristiques nominales du module 50 kW (PF 1.0)
THDU en sortie < 1 % (100 % sur charge linéaire)
de puissance 60 kVA (PF 0.9)
< 3 % (sur charge non-linéaire de référence)
Rendement atteignant les 97 % en mode double conversion
Capacité de surcharge sur inverseur 60 min 110 % 10 min 110 %
Rendement en mode économie d’énergie (ESS) > 99%1
10 min 125 % 1 min 125 %
Topologie onduleur/redresseur à IGBT sans transformateur avec MLI
60 s 150 % 10 s 150 %
Capacité de mise en parallèle jusqu'à 4 unités
Surcharge continue sur bypass < 125 % / < 115 %
Technologie on-line double conversion
 Remarque : Les fusibles du bypass peuvent limiter la
Dimensions de l’onduleur 800 x 990 x 1987 mm
capacité de surcharge !
(largeur x profondeur, hauteur)
Options et équipements complémentaires
Degré de protection de l’onduleur IP 20
Armoires externes avec batteries au plomb, batteries Li-ion ou supercondensateurs
Altitude maximale 1 000 m sans déclassement (max 2 000 m) Kit d'extraction d'air par le haut (flux d'air de l'avant vers le haut)
Entrée Interrupteur du bypass de maintenance intégré (châssis de 200 kW)
Contrôle de synchronisation pour stabiliser la sortie de deux onduleurs différents
Câblage d'entrée 3ph + N + PE
Raccordement MiniSlot (Réseau/SNMP, Modbus/Jbus, Relais)
Tension nominale (configurable) 220/380, 230/400, 240/415 V
Mode conditionneur d'énergie
Fréquence d’entrée de 50 à 60 Hz, configurable par l’utilisateur Mode convertisseur de fréquence
Tolérance de fréquence de 40 à 72 Hz Communications
Puissance d’entrée 0,99 MiniSlot 4 baies de communication
THDI entrée < 2,5 % Port série Hôte intégré et dispositif USB
Fonction démarrage progressif (Soft start) Oui Relais entrées/sorties 5 relais d’entrées et EPO dediés
Protection interne anti-retour de courant Oui 1 relais de sortie

Batterie Logiciel Eaton Intelligent Power Manager

Eaton Intelligent Power Protector
Type de batterie (Plomb étanche)
Conformité aux normes
Recharge ABM ou standard
Sécurité (certifié CB) IEC 62040-1
Compensation de température Optionnel
EMC IEC 62040-2
Tension nominale des batteries inversables 384-528 V (32-44 blocs)
Performance IEC 62040-3
Démarrage à froid de l’onduleur sur batterie  Oui
Directive RoHS EU 2015/863/EU
Technologies alternatives d'alimentation Batteries Li-ion, batteries NiCd,
de secours Batteries à cellule humide, supercondensateurs Directive WEEE EU 2012/19/EU

1. CEI 62040-3 Classe 3 En raison des programmes d’optimisation des produits, les caractéristiques peuvent faire l'objet de modifications
sans préavis.

Gamme Eaton 93PM 50-300 kW (PF 1.0)

Modèle Caractéristiques nominales Nb de modules de puissance Dimensions Poids
93PM-G2-50(200) 50 kW 1 800 x 990 x 1987 mm 361 kg
93PM-G2-100(200) 100 kW 2 800 x 990 x 1987 mm 404 kg
93PM-G2-150(200) 150 kW 3 800 x 990 x 1987 mm 447 kg
93PM-G2-200(200) 200 kW 4 800 x 990 x 1987 mm 490 kg
93PM-G2-250(300) 250 kW 5 800 x 990 x 1987 mm 533 kg
93PM-G2-300(300) 300 kW 6 800 x 990 x 1987 mm 576 kg

Gamme Eaton 93PM 60-360 kVA (PF 0.9)

Modèle Caractéristiques nominales Nb de modules de puissance Dimensions Poids
93PM-G2-60(240) 60 kVA 1 800 x 990 x 1987 mm 361 kg
93PM-G2-120(240) 120 kVA 2 800 x 990 x 1987 mm 404 kg
93PM-G2-180(240) 180 kVA 3 800 x 990 x 1987 mm 447 kg
93PM-G2-240(240) 240 kVA 4 800 x 990 x 1987 mm 490 kg
93PM-G2-300(360) 300 kVA 5 800 x 990 x 1987 mm 533 kg
93PM-G2-360(360) 360 kVA 6 800 x 990 x 1987 mm 576 kg
