La fonction
ALIMENTATION
BAC PRO SN Date :

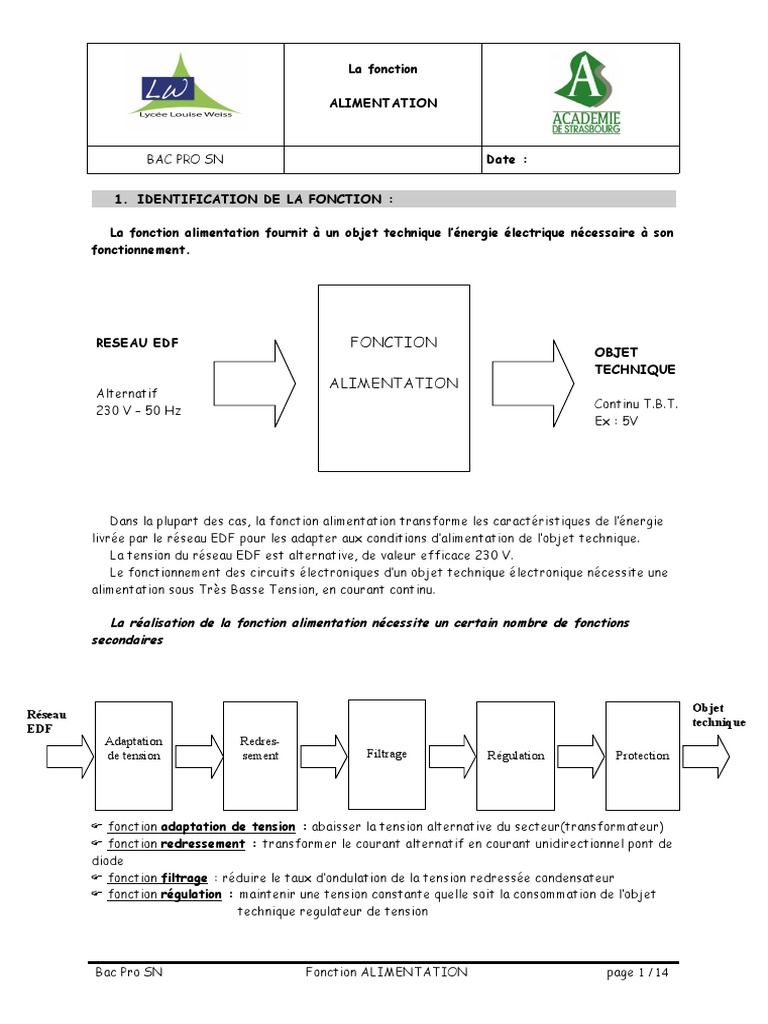

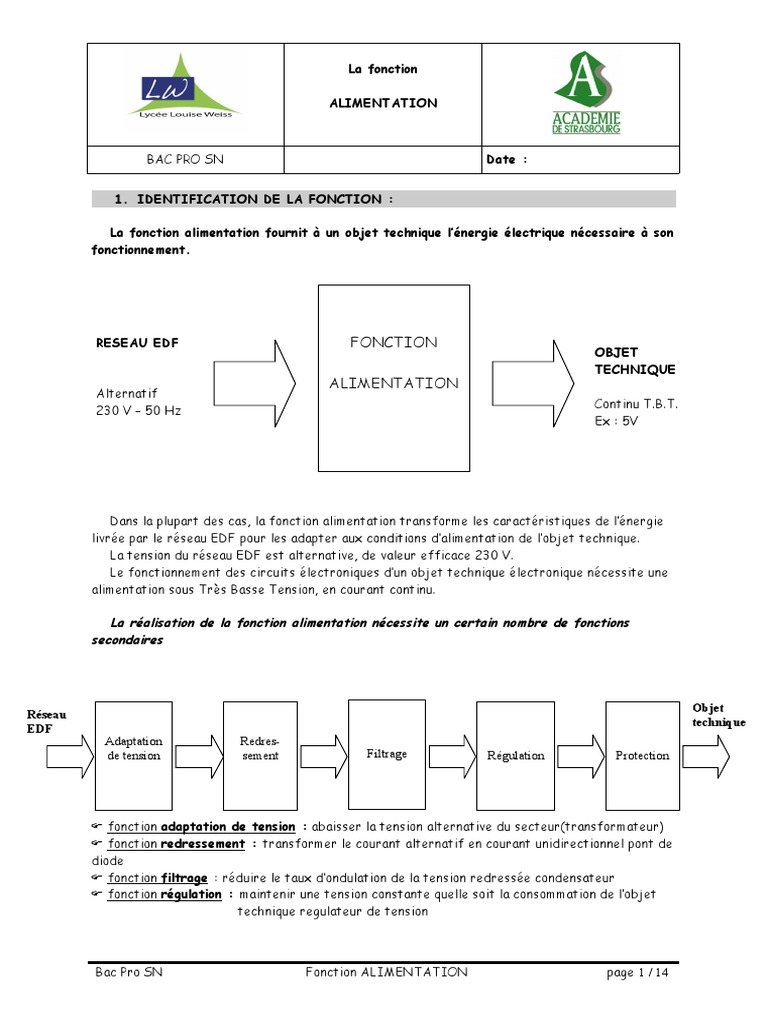

1. IDENTIFICATION DE LA FONCTION :
La fonction alimentation fournit à un objet technique l’énergie électrique nécessaire à son

fonctionnement.
RESEAU EDF FONCTION

OBJET
TECHNIQUE
ALIMENTATION
Alternatif
Continu T.B.T.
230 V – 50 Hz
Ex : 5V
Dans la plupart des cas, la fonction alimentation transforme les caractéristiques de l’énergie
livrée par le réseau EDF pour les adapter aux conditions d’alimentation de l’objet technique.
La tension du réseau EDF est alternative, de valeur efficace 230 V.
Le fonctionnement des circuits électroniques d’un objet technique électronique nécessite une
alimentation sous Très Basse Tension, en courant continu.
La réalisation de la fonction alimentation nécessite un certain nombre de fonctions

secondaires
Objet
Réseau
technique
EDF
Adaptation Redres-
de tension sement Filtrage Régulation Protection
 fonction adaptation de tension : abaisser la tension alternative du secteur(transformateur)

 fonction redressement : transformer le courant alternatif en courant unidirectionnel pont de
diode
 fonction filtrage : réduire le taux d’ondulation de la tension redressée condensateur
 fonction régulation : maintenir une tension constante quelle soit la consommation de l’objet
technique regulateur de tension
Bac Pro SN Fonction ALIMENTATION page 1 / 14

 fonction protection : éviter la destruction des composants de l’objet technique et/ou de
l’alimentation en cas de dysfonctionnement
2. Fonction ADAPTATION DE TENSION :
Dans la réalisation d’une " alimentation continue", la source d'énergie est le réseau EDF qui
fournit une tension sinusoïdale de valeur efficace 230V et de fréquence 50Hz.
Celle-ci convient rarement à l'entrée de la fonction redressement.
L'adaptation de tension est réalisée (le plus souvent) par un transformateur.
2.1 Constitution.
Un transformateur comporte essentiellement deux circuits constitués par deux enroulements

en fil de cuivre isolé, bobinés sur un circuit magnétique composé de tôles empilées.
1er carcasse 2ème circuit

enroulement isolante enroulement magnétique
en fil isolé sur en fil isolé sur composé de tôles
plusieurs couches plusieurs couches empilées
couche de couche de
film isolant film isolant
exemple
s
TRANSFORMATEUR
TRANSFORMATEUR
montage sur chassis
montage sur circuit imprimé
12VA ( 6VA par secondaire)
1,2 VA ( 0,6 VA par secondaire)

Le circuit d'entrée, alimenté par le réseau EDF sous une tension u1 de valeur efficace U1,
est appelé circuit primaire.
Le circuit de sortie, qui a à ses bornes une tension u 2 de valeur efficace U2, est appelé
circuit secondaire.
Remarque : certains transformateurs disposent de 1 ou 2 circuits primaires et 1 ou 2
circuits secondaires.
Représentation normalisée : (ici un primaire et un secondaire)

i1 i2
u1 u2
2.2 Propriétés.
 Un transformateur s'utilise exclusivement en régime variable.
 Un transformateur permet l'isolement électrique des circuits primaire et secondaire.

( on parle d'isolation galvanique)
Soit n1 le nombre de spires primaires si U=230V si U2= 15V et N1=10 000 spires

230 divisé par 10 000 x 15= n2 donc 652spires
n2 le nombre de spires secondaires
On appelle rapport de transformation le rapport : m=
Transformateur idéal :
 m= m= (U et I valeurs efficaces)
 U2I2 = U1I1 puissance apparente au secondaire = puissance apparente au

primaire
puissance apparente exprimée en volt-ampère (VA)
1 VA  1 W
 Les transformateurs sont surtout utilisés en abaisseurs de tension : 1
 I2  I1 section du fil secondaire  section du fil primaire
 Explications sommaires sur le fonctionnement.
 Le régime variable (u1, i1) appliqué à l'enroulement primaire crée un champ magnétique
variable qui dépend du nombre et du diamètre des spires primaires.
 Le champ magnétique variable crée dans l'enroulement primaire un flux magnétique
variable qui est "canalisé" par le circuit magnétique constitué des tôles empilées.
 Le flux magnétique variable "induit" un régime variable ( (u 2)0 ) dans l'enroulement
secondaire qui dépend du nombre et du diamètre des spires secondaires.

 Lorsque le transformateur est "en charge" ( il fournit un courant i 2 ) la tension
secondaire u2 est légèrement inférieure à (u2)0.
3. Fonction REDRESSEMENT :
3.1 Présentation :
Le redressement consiste à transformer une tension bidirectionnelle en une tension

unidirectionnelle appelée tension redressée.
Le composant de base utilisé pour la fonction redressement est la diode à jonction.
Le montage redresseur le plus couramment utilisé est le montage en pont de Graëtz qui
comporte 4 diodes.
3.2 Redressement mono-alternance :
Le redressement mono-alternance ne comporte qu’une seule diode .

Soit l’étude du schéma suivant :
UUd
AK
1 3
D On considère la
diode comme
Secteur Rch parfaite(Uo = 0V
Uu URch
us et Rd = 0Ω)
2 4
 Pendant l’alternance positive (0 < t < T/2) de u, la diode est passante car elle est polarisée
en direct donc us = u
 Pendant l’alternance négative ( T/2 < t < T) de u, la diode est bloqué car elle est polarisée
en inverse donc us = 0
u
L’étude nous permet de tracer le chronogramme de us :
Si la diode D est idéale (U0

= 0,6V) alors le
chronogramme de us
t
0 T/2 T devient :
Expression de us :
us =…………………….
us
us
t t

3.3 Redresssement double alternance (ou bialternance)
Les structures utilisées sont au nombre de 2 :
3.3.1 Structure à 2 diodes :
Elle nécessite l'utilisation d'un transformateur dit "à point milieu" .

Ce transformateur est tel que :
il possède 2 enroulements secondaires ayant le même nombres de spires.
ue1 = us /2 ue2 = - us /2 (ue2 = - ue1)
1 3
ue1
4
up us
ue2
2 5
Soit la structure suivante:
ud1
UAK1 i
1 3
On considère la
D1
ue1 diode comme
4 R
us réelle : U0 = 0,6 V
up
ue2
2 5
D2
ud2
UAK2
1) 0 < t < T/2

 ue1 est positive , ue2 est négative
 uAK1 est positive, uAK2 est négative
 La diode D2 est bloquée car elle est toujours polarisée en ……………………………

La diode D1 est bloquée tant que ue1 < 0.6V
 us = 0 V

 La diode D1 est passante quand ue1 > 0.6V
Donc i > 0  us = ue1 - U0
2) T/2 < t < T

 ue1 est négative, ue2 est positive
 uAK1 est négative, uAK2 est positive
 La diode D1 est bloquée car elle est toujours polarisée en ………………………

La diode D2 est bloquée tant que ue2 < 0.6v
 us = 0
 La diode D2 est passante quand ue2 > 0.6V

Donc i > 0  us = ue2 - U0
Chronogrammes de ue1, ue2 (à tracer) et us (à tracer)
ue1 ue2
t
0 T/2 T
us
3.3.2 Structure à 4 diodes :
Elle nécessite l'utilisation d'un "pont de diodes" appelé aussi "pont de GRAETZ"
Exemple de pont de diodes :

Symboles :
1
alt1
alt1 +
+
2 4
-
alt2 -
alt2
3
Soit la structure suivante :
D3 alt1
D1
secteur
-
+
u
alt2 D2 R
Tr D4 us
Les diodes D1, D2, D3 et D4 sont supposées idéales (U0 = 0,6V)
0 < t < T/2 : alternance positive
T/2 < t < T : alternance négative

t
0 T/2 T
Fonctionnement :
 Pour 0 < t < T/2

 la tension u est …………………………………
 les diodes D1 et D4 sont …………………………… car elles sont polarisées en ……………………………….
 les diodes D2 et D3 sont ………………………….. car elles sont polarisées en …………………………….

 us = u – 2.U0
Tracer en rouge le parcours du courant i :
D3 alt1 D1
i
secteur
-
+
u
D4 alt2 D2 R
Tr
us
 Pour T/2 < t < T

 la tension u est …………………………………
 les diodes D1 et D4 sont …………………………… car elles sont polarisées en ……………………………….
 les diodes D2 et D3 sont ………………………….. car elles sont polarisées en …………………………….
 us =…………………………………….

Tracer en vert le parcours du courant i :
D3 alt1 D1
secteur
-
+
u
D4 alt2 D2 R
Tr
us
Chronogramme de us :
t
0 T/2 T
us
t
0 T/2 T
4. Fonction FILTRAGE :
La fonction filtrage consiste à placer un condensateur en parallèle avec la charge.
alt1 +
C
R
secteur u us
alt2 -
La charge capacitive ( le condensateur) a pour but d’augmenter la valeur moyenne de la

tension redressée, c’est-à-dire de la rendre continue.
Le condensateur joue le rôle d’un réservoir d’énergie qui la restitue en partie durant le temps
où le diodes ne conduisent plus.
Forme de la tension us (tension aux bornes de la charge) :
2∆Us
∆t
∆t: temps de conduction des diodes
Taux d’ondulation :
Après filtrage, la tension aux bornes de la charge varie entre une valeur maximale Û et une
valeur minimale Ŭ. Sa valeur moyenne (Ū), peut être considérée comme égale à :
Ū=Û+Ŭ /2
L’ondulation autour de cette valeur moyenne est :

ΔU = Û - Ŭ / 2
Le taux d’ondulation de la tension filtrée est le rapport :
Τ = ΔU / U = Û - Ŭ / Û + Ŭ
Pour diminuer ∆Us il faut augmenter la valeur du condensateur
Valeur de la capacité de filtrage :
Le taux d’ondulation dépend des valeurs de la charge R, de la capacité de filtrage C et de la

période T de la tension redressée.
Le taux d’ondulation est d’autant plus faible que le produit R.C est grand devant la période T.
 Exemple de calcul :

5. Fonction REGULATION :
5.1 Présentation
ue Us
Fonction régulation
 Entrée : ue est un signal positif presque continu possédant une faible ondulation.
 Sortie : Us est un signal positif continu
Pour obtenir une tension continue, on utilise un circuit intégré qui va réguler la tension:
ce composent s’appelle un régulateur de tension.

5.2 Les régulateurs de tension
Il existe des régulateurs de tension fixes (78xx ou 79xx) et des régulateurs de tension
variables (LM317). Ces circuits sont protégés contre les surcharges et il existe une limitation de
courant en cas de court-circuit.
5.2.1 Les régulateurs de tension fixes :
7805
1 3
VI VO
GND
ue Us
Les régulateurs intégrés 78xx ou 79xx se présentent sous forme de boîtiers TO3 ou TO220.
La tension de sortie est fixée par la référence du composant
Par exemple : 7805 : Us = + 5V 7912 : Us = - 12V
Le 78 correspond à une tension positive
Le 79 correspond à une tension négative
La puissance dissipée par un régulateur est égale au produit de la tension à ses bornes par le
courant qui le traverse, soit :
P = (Ue – Us) . I
Lorsque cette puissance est importante, le montage du boîtier sur un radiateur (refroidisseur)
s’impose.
Remarque:
Pour que le régulateur fonctionne correctement il faut que la tension d’entrée minimale (ue min)
soit de 3V supérieur à la tension de sortie Us.
uemin-Us > 3V
5.2.2 Les régulateurs de tension variables :
Les régulateurs variables peuvent faire varier leur tension de sortie grâce à des composants
montés autour d’eux .
Exemple, le régulateur LM317 peut avoir une tension Us qui varie de 1.25V à 37V (à savoir : le
LM337 possède les même tensions mais négatives).

LM317L
3 2
VI VO
ADJ
R1
240
1
Us
ue
R2
La tension au bornes de la résistance R1 est donnée par le constructeur du régulateur.

Cette tension vaut: 1,25V
Calculer la valeur de la résistance R2 pour avoir US=6V sachant que Iadj = 6 mA
Exemple d’alimentations :


Fonction Alimentation

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Fonction Alimentation

Transféré par

Droits d'auteur :

Formats disponibles

La fonction

BAC PRO SN Date :

La fonction alimentation fournit à un objet technique l’énergie électrique nécessaire à son

RESEAU EDF FONCTION

La réalisation de la fonction alimentation nécessite un certain nombre de fonctions

 fonction adaptation de tension : abaisser la tension alternative du secteur(transformateur)

Bac Pro SN Fonction ALIMENTATION page 1 / 14

2. Fonction ADAPTATION DE TENSION :

L'adaptation de tension est réalisée (le plus souvent) par un transformateur.

Un transformateur comporte essentiellement deux circuits constitués par deux enroulements

1er carcasse 2ème circuit

Bac Pro SN Fonction ALIMENTATION page 2 / 14

Représentation normalisée : (ici un primaire et un secondaire)

 Un transformateur s'utilise exclusivement en régime variable.

 Un transformateur permet l'isolement électrique des circuits primaire et secondaire.

Soit n1 le nombre de spires primaires si U=230V si U2= 15V et N1=10 000 spires

On appelle rapport de transformation le rapport : m=

 U2I2 = U1I1 puissance apparente au secondaire = puissance apparente au

 Les transformateurs sont surtout utilisés en abaisseurs de tension : 1

 I2  I1 section du fil secondaire  section du fil primaire

 Explications sommaires sur le fonctionnement.

Bac Pro SN Fonction ALIMENTATION page 3 / 14

Le redressement consiste à transformer une tension bidirectionnelle en une tension

3.2 Redressement mono-alternance :

Le redressement mono-alternance ne comporte qu’une seule diode .

Si la diode D est idéale (U0

Bac Pro SN Fonction ALIMENTATION page 4 / 14

Les structures utilisées sont au nombre de 2 :

3.3.1 Structure à 2 diodes :

Elle nécessite l'utilisation d'un transformateur dit "à point milieu" .

Soit la structure suivante:

1) 0 < t < T/2

 uAK1 est positive, uAK2 est négative

 La diode D2 est bloquée car elle est toujours polarisée en ……………………………

Bac Pro SN Fonction ALIMENTATION page 5 / 14

2) T/2 < t < T

 uAK1 est négative, uAK2 est positive

 La diode D1 est bloquée car elle est toujours polarisée en ………………………

 La diode D2 est passante quand ue2 > 0.6V

Chronogrammes de ue1, ue2 (à tracer) et us (à tracer)

3.3.2 Structure à 4 diodes :

Exemple de pont de diodes :

Bac Pro SN Fonction ALIMENTATION page 6 / 14

Soit la structure suivante :

Les diodes D1, D2, D3 et D4 sont supposées idéales (U0 = 0,6V)

0 < t < T/2 : alternance positive

T/2 < t < T : alternance négative

 Pour 0 < t < T/2

Bac Pro SN Fonction ALIMENTATION page 7 / 14

Tracer en rouge le parcours du courant i :

 Pour T/2 < t < T

La fonction filtrage consiste à placer un condensateur en parallèle avec la charge.

La charge capacitive ( le condensateur) a pour but d’augmenter la valeur moyenne de la

Forme de la tension us (tension aux bornes de la charge) :

∆t: temps de conduction des diodes

L’ondulation autour de cette valeur moyenne est :

Bac Pro SN Fonction ALIMENTATION page 9 / 14

Le taux d’ondulation de la tension filtrée est le rapport :

Pour diminuer ∆Us il faut augmenter la valeur du condensateur

Valeur de la capacité de filtrage :

Le taux d’ondulation dépend des valeurs de la charge R, de la capacité de filtrage C et de la

Bac Pro SN Fonction ALIMENTATION page 10 / 14

Bac Pro SN Fonction ALIMENTATION page 11 / 14
