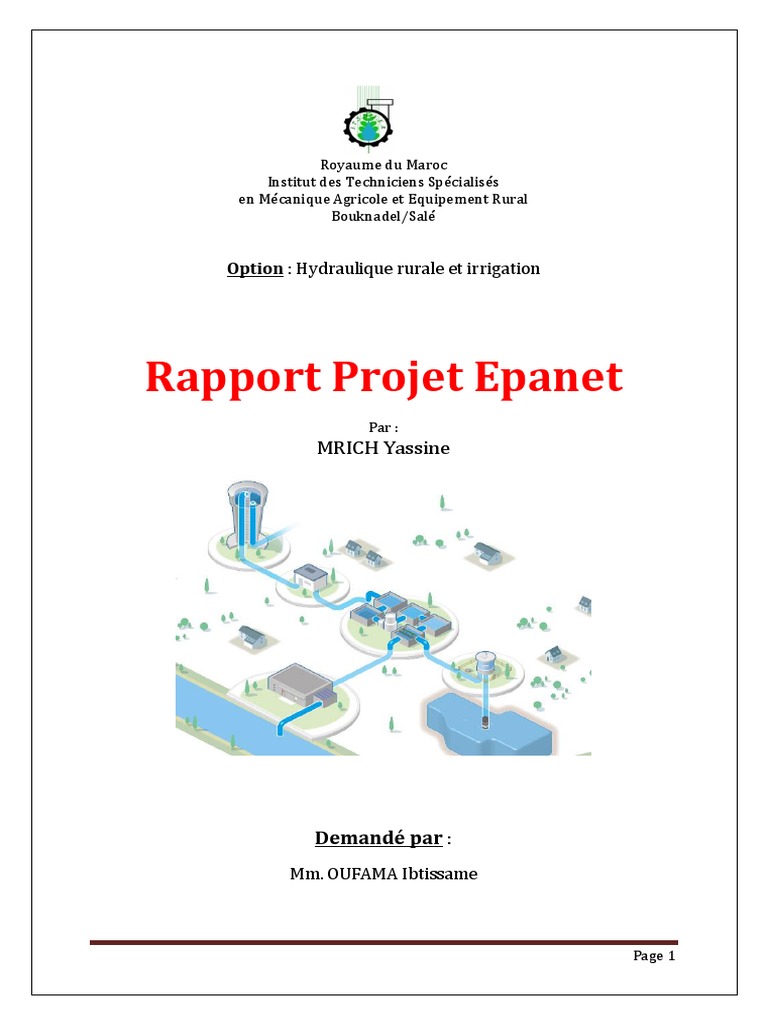

Royaume du Maroc

Institut des Techniciens Spécialisés

en Mécanique Agricole et Equipement Rural
Bouknadel/Salé

Option : Hydraulique rurale et irrigation

Rapport Projet Epanet

Par :
MRICH Yassine

Demandé par :
Mm. OUFAMA Ibtissame

Page 1
Sommaire :
1 GENERALITE SUR L’ALIMENTATION EN EAU POTABLE : ............................................ 4

1.1 Contexte de l’étude : ............................................................................................................................... 4

1.2 Choix du type de matériau de conduite : ................................................................................................. 4

1.3 Conditions du calcul des diamètres : ....................................................................................................... 4

1.3.1 Condition de vitesse : ........................................................................................................................... 4
1.3.2 Condition de pression : ........................................................................................................................ 5
1.3.2.1 Pression maximale : .................................................................................................................... 5
1.3.2.2 Pression minimale :..................................................................................................................... 5

2 DIMENSIONNEMENT DE RESEAU ........................................................................................ 5

2.1 Description et données du Projet : .......................................................................................................... 5

2.2 Répartition spatiale de la consommation : .............................................................................................. 7

2.2.1 Récapitulatif des besoins des conduites : ............................................................................................ 7
2.2.2 Récapitulatif des besoins des nœuds : ................................................................................................. 8

3 PRESENTATION DU LOGICIEL: ............................................................................................. 9

3.1 Définition : .............................................................................................................................................. 9

3.2 Construction du réseau sur EPANET : ...................................................................................................... 9

3.3 Les étapes de dimensionnement de réseau dans EPANET : ................................................................... 11

3.4 Longueur des conduites et les altitudes des nœuds : ............................................................................ 12

3.5 Simulation des diamètres des conduites : ............................................................................................. 13

3.6 Résultats de dimensionnement de réseau d’AEP :................................................................................. 14

3.6.1 Etat des tronçons après simulation : .................................................................................................. 14
3.6.2 Etat des nœuds après simulation : ..................................................................................................... 15

Page 2
Liste tableau
Tableau 1 : Caractéristiques des tronçons ...................................................................................... 7
Tableau 2 : Caractéristiques des nœuds ........................................................................................... 7
Tableau 3 Récapitulatif des besoins des conduites ............................................................................ 8
Tableau 4 Méthode de calcul de débit des nœuds .............................................................................. 9
Tableau 5 Etat des tronçons après simulation .................................................................................. 14
Tableau 6 Etat des nœuds après simulation ...................................................................................... 15

Liste figure
Figure 1 Plan réseau ....................................................................................................................................... 6
Figure 2 Barre d'outils d'Epanet ............................................................................................................. 10
Figure 3 Les données d'entrée pour les nœuds ................................................................................ 10
Figure 4 Les données de base pour les réservoirs........................................................................... 11
Figure 5 Les données de base pour les tuyaux.................................................................................. 11
Figure 6 Donnée par défaut ...................................................................................................................... 12
Figure 7 les valeurs d’ID ............................................................................................................................ 12
Figure 8 les valeurs de Propriétés ......................................................................................................... 12
Figure 9 les valeurs hydrauliques .......................................................................................................... 12
Figure 10 Construction du réseau sur Epanet................................................................................... 13
Figure 11 Simulation final des diamètres des conduites .............................................................. 13

Page 3
1 Généralité sur l’alimentation en eau potable :
1.1 Contexte de l’étude :
L’alimentation des besoins en eau d’une agglomération exige de donner une norme
fixée pour chaque catégorie de consommateurs, cette norme unitaire (dotation) est
définie comme un rapport entre le débit journalier et l’unité de consommateur. Cette
estimation en eau dépend de plusieurs facteurs (l’augmentation de la population,
équipements sanitaires, niveau de vie de la population…), elle diffère d’une période à
autre et d’une agglomérationà autre.
Un système d’AEP est constitué essentiellement de 5 principales composantes :
 La source d’eau ;

 Le système de pompage ;

 Les conduites d’adduction ;

 Le réservoir ;

 Les conduites de distribution.

Dans le présent projet, s’agissant d’un branchement à un système préexistant, qui se

limitera juste à la dernière composante avec le respect d’un horizon futur qui est la
saturation du lotissement en vue d’une optimisation maximale du système, puisque sa
réalisation est très coûteuse.

1.2 Choix du type de matériau de conduite :

Compte tenu des nouvelles orientations qui se dessinent actuellement au Maroc
concernant l’utilisation des différents matériaux de conduite, le choix adopté est suivant :
 Pour les diamètres allant jusqu’à 80 mm : retenir le PEHD, et pour les diamètres
compris entre 90 et 315 mm : retenir le PVC jusqu’à une pression maximale de
service de 16 bars.

 Au-delà de cette pression (16 bars) l’acier ou la fonte sont recommandé.

1.3 Conditions du calcul des diamètres :

1.3.1 Condition de vitesse :
Les vitesses dans les conduites devront être comprise entre une valeur minimale
de0,5 m/s et 2 m/s. car :
 Pour V < 0,5 m/s : il y’a risque de favorise les dépôts dans la conduite ;

 Pour V > 2 m/s : il y’a un accroissement du risque de dégradation de la

conduite en plus d’un puissant coup de bélier.

Page 4
1.3.2 Condition de pression :
Pour l’ensemble des nœuds constituant le réseau, les pressions requises au sol au
niveau des nœuds sont données par la formule suivante :
𝐏𝐬 = 𝐇 + 𝐏𝐫 + 𝐏𝐃𝐂
Avec :
 Ps : Pression au sol ;

 Pr : Pression résiduelle chez l’usager, prise égale à 10 m ou bien 1 bar ;

 H : Hauteur de construction (Hauteur moyen de 3m par niveau) ;

 PDC : pertes de charge des tuyaux à l’intérieur des bâtiments (en moyenne 0,5
m par niveau).

1.3.2.1 Pression maximale :

Les pressions maximales seront en principe limitées dans le réseau de distribution
à6 bars afin de réduire les risques de fuite, limiter l’usure des équipements net augmenter
la durée de vie des compteurs et des appareils de desserte privés.
1.3.2.2 Pression minimale :
Dans les conditions les plus défavorables, le réseau de distribution est
en mesure d’assurer une pression minimale de 10 m chez tout usager. Elle
en résulte que la pression requise au niveau de chaque nœud est fonction
du type d’habitat :

 Habitats à RDC : 13,5m ;

 Habitats à R+1 : 17m;

 Habitats à R+2 : 21,5m ;

 Habitats à R+3 : 24m;

 Habitats à R+4 : 2,75m.

2 Dimensionnement de réseau
2.1 Description et données du Projet :
Le schéma ci-dessous présente le réseau maillé d’alimentation en eau potable d’une
ville. Ce réseau est constitué par

 8 mailles ;

 26 tronçons ;

 18 nœuds ;

Page 5
  Un réservoir se trouvant à une cote de 170 m.

La demande totale de la ville a été estimée à un débit de pointe horaire Q= 234l/s. Les
différentes caractéristiques des tronçons et des nœuds sont données par les deux
tableaux en dessous.

Coefficient de rugosité est 0,0015mm.

Figure 1 Plan réseau

Données de base :

Page 6
 Tableau 1 : Caractéristiques des tronçons

Longueur
Conduite Du nœud Au nœud
(m)
1 1 2 210
Tableau 2 : Caractéristiques
2 2 3 200 des nœuds
3 3 4 384
4 4 5 120 Nœud Cote (m)
5 5 6 430
1 129
6 6 7 110
2 129
7 7 8 246
3 128
8 8 9 150
4 116
9 9 10 146
5 113
10 10 11 208
6 117
11 11 12 188
7 120
12 12 13 260
8 128
13 13 14 300
9 126
14 14 15 186
10 130
15 1 15 154
11 130
16 1 16 278
12 138
17 8 16 126
13 137
18 11 16 138
14 146
19 7 17 170
15 136
20 1 17 294
16 128
21 17 18 160
17 118
22 2 18 270
18 116
23 4 18 94
24 12 15 114
25 12 14 150
26 14 R 120

2.2 Répartition spatiale de la consommation :

2.2.1 Récapitulatif des besoins des conduites :
Les besoins en eau tels qu'ils ont été définis précédant, sont répartis sur les nœuds
(TAB 3) selon la méthode spatiale qui est basé sur le calcul de l’indice de consommation :
𝑫é𝒃𝒊𝒕 𝒅𝒆 𝒑𝒐𝒊𝒏𝒕𝒆 𝒉𝒐𝒓𝒂𝒊𝒓𝒆(𝒍/𝒔)
𝑫é𝒃𝒊𝒕 𝒔𝒑é𝒄𝒊𝒇𝒊𝒒𝒖𝒆(𝒍/𝒔/𝒎) =
𝑳𝒐𝒏𝒈𝒖𝒆𝒖𝒓 𝒕𝒐𝒕𝒂𝒍 𝒅𝒆𝒔 𝒄𝒐𝒏𝒅𝒖𝒊𝒕𝒆𝒔 𝒅𝒖 𝒓é𝒔𝒆𝒂𝒖(𝒎)
𝟐𝟑𝟒 𝒍/𝒔
𝑫é𝒃𝒊𝒕 𝒔𝒑é𝒄𝒊𝒇𝒊𝒒𝒖𝒆(𝒍/𝒔/𝒎) = = 𝟎. 𝟎𝟒𝟒𝟗𝟒𝟖 𝒍/𝒔/𝒎
𝟓𝟐𝟎𝟔 𝒎
𝑫é𝒃𝒊𝒕 𝒅𝒆 𝒄𝒐𝒏𝒅𝒖𝒊𝒕𝒆(𝒍/𝒔) = 𝑫é𝒃𝒊𝒕 𝒔𝒑é𝒄𝒊𝒇𝒊𝒒𝒖𝒆(𝒍/𝒔/𝒎) ∗ 𝑳𝒐𝒏𝒈𝒖𝒆𝒖𝒓 𝒅𝒆 𝒅𝒐𝒏𝒅𝒖𝒊𝒕𝒆𝒔(𝒎)

Page 7
Tableau 3 Récapitulatif des besoins des conduites

débit de conduite
Conduite Du nœud Au nœud Longueur (m)
(l/s)
1 1 2 210 9,44
2 2 3 200 8,99
3 3 4 384 17,26
4 4 5 120 5,39
5 5 6 430 19,33
6 6 7 110 4,94
7 7 8 246 11,06
8 8 9 150 6,74
9 9 10 146 6,56
10 10 11 208 9,35
11 11 12 188 8,45
12 12 13 260 11,69
13 13 14 300 13,48
14 14 15 186 8,36
15 1 15 154 6,92
16 1 16 278 12,50
17 8 16 126 5,66
18 11 16 138 6,20
19 7 17 170 7,64
20 1 17 294 13,21
21 17 18 160 7,19
22 2 18 270 12,14
23 4 18 94 4,23
24 12 15 114 5,12
25 12 14 150 6,74
26 14 R 120 5,39
Somme: 5206 234
2.2.2 Récapitulatif des besoins des nœuds :
Le débit du nœud calculé par la méthode suivante :

Page 8
Tableau 4 Méthode de calcul de débit des nœuds

Nœuds Débit des nœuds Débit (l/s)

1 (Q1+Q20 + Q16+Q15)/2 21,04
2 (Q2+Q1+Q22)/2 15,28
3 (Q2+Q3)/2 13,12
4 (Q3+Q4+Q23)/2 13,44
5 (Q4+Q5) /2 12,36
6 (Q5+Q6) /2 12,14
7 (Q6+Q7+Q19) /2 11,82
8 (Q7+Q8+Q17) /2 11,73
9 (Q8+Q9) /2 6,65
10 (Q9+Q10) /2 7,96
11 (Q18+Q10+Q11) /2 12,00
12 (Q11+Q12+Q24+Q25) /2 16,00
13 (Q12+Q13) /2 12,59
14 (Q13+Q25+Q14) /2+Q26 19,69
15 (Q24+Q14+Q15) 10,20
16 (Q16+Q18+Q17) /2 12,18
17 (Q20+Q19+Q21) /2 14,02
18 (Q21+Q22+Q23) /2 11,78

3 Presentation du logiciel:
3.1 Définition :
Epanet est un logiciel servant à l'analyse de systèmes de distribution d'eau potable.
Cette analyse comprend la simulation du comportement hydraulique et qualitatif de l'eau
sur de longues durées dans les réseaux sous pression (conduites). C'est un logiciel du
domaine public qui a été développé pour l'environnemental Protection Agency. On sait
qu'un réseau est un composé de tuyaux, nœuds, pompes, vannes, bâches et réservoirs.
Epanet peut calculer différentes variables comme la pression à chaque nœud, le niveau
d'eau dans les réservoirs, ainsi que la concentration en substances chimiques dans les
différentes parties du système.

3.2 Construction du réseau sur EPANET :

Le logiciel permet de calculer le débit parcourant chaque tuyau, la pression à chacun
des nœuds mais également le niveau de l’eau à n’importe quel moment de la journée et
quelle que soit la période de l’année où on se situe. Le moteur de calcul hydraulique

Page 9
intégré permet de traiter des réseaux de taille illimitée. Il dispose de plusieurs formules
de calcul de pertes de charges, il inclut les différentes pertes de charge singulières et
modélise les pompes à vitesse fixe et variable. En résumé, le logiciel présente tous les
outils pour remplir les objectifs suivants :

 Régulation des pressions dans le réseau ;

 Détection des zones de fonctionnement déficitaire ;

 Dimensionnement de réseaux ;

 Amélioration de la gestion des équipements d’eau.

Figure 2 Barre d'outils d'Epanet

Chaque élément possède ses propres caractéristiques et a une utilité particulière :

Jonction :(ou Nœud de demande) : Ce sont des points du réseau où les arcs se
rejoignent. Ce sont des points d'entrée ou de sortie d'eau et peuvent ne pas avoir de débit.

 Les données d'entrée pour les nœuds de demande sont : l'altitude au-dessus d'un
plan de référence (généralement le niveau de la mer), la demande en eau.

Figure 3 Les données d'entrée pour les nœuds

Réservoir : Ce sont des nœuds avec une capacité de stockage, dont le volume d'eau stocké
peut varier au cours du temps.
 Les données de base pour les réservoirs sont : l'altitude du radier, le diamètre,
le niveau initial, minimal et maximal de l'eau.

Page 10
 Figure 4 Les données de base pour les réservoirs

Tuyau : Ce sont des arcs qui transportent l'eau d'un point du réseau à un autre.
EPANET suppose que tous les tuyaux soient peins à tout instant. L'eau s'écoule alors de
l'extrémité qui a la charge hydraulique la plus élevée à celle qui a la charge hydraulique la
plus faible.

 Les données de base pour les tuyaux sont : les nœuds initiaux et final, le diamètre,
la longueur, le coefficient de rugosité.

Figure 5 Les données de base pour les tuyaux

3.3 Les étapes de dimensionnement de réseau dans EPANET :

Les Etapes classiques de l'utilisation d'EPANET pour modéliser un système de
distribution d'eau sont les suivantes :

Chaque projet inexécuté avec un ensemble de valeurs par défaut, sauf si elles ont Eté
modifiées par l'utilisateur d'EPANET.

Page 11
 Figure 6 Donnée par défaut

Figure 7 les valeurs d’ID Figure 8 les valeurs de Propriétés Figure 9 les valeurs hydrauliques

3.4 Longueur des conduites et les altitudes des nœuds :

 Dessiner un réseau représentant le système de distribution (voir la figure 10)

 Saisir les propriétés des Eléments du réseau ;

 Décrire le fonctionnement système ;

 Sélectionner un ensemble d'options de simulation ;

 Lancer une simulation hydraulique ou une analyse de la qualité ;

 Visualiser les résultats d'une simulation.

Page 12
 Figure 10 Construction du réseau sur Epanet

3.5 Simulation des diamètres des conduites :

Le troisième paramètre à introduire est le diamètre interne des tuyaux en mm, en se
basant sur l’équivalence entre les diamètres internes et nominaux pour les conduites en
PVC et PEHD utilisées dans le présent projet. Ce paramètre sera saisi dans un premier
temps sans précaution car c’est pendant la simulation se changera jusqu’à avoir les
vitesses et les pressions nécessaires.

Figure 11 Simulation final des diamètres des conduites

Page 13
3.6 Résultats de dimensionnement de réseau d’AEP :
3.6.1 Etat des tronçons après simulation :
Le tableau 5 ci-dessous représente les paramètres des tronçons de réseau d’AEP
après la simulation.
Tableau 5 Etat des tronçons après simulation

Longueur Diamètre Débit Vitesse Perte Charge Unitaire

Conduite
m mm l/s m/s m/km
1 210 170 42,73 1,88 15,26
2 200 120 15,55 1,37 13,08
3 384 60 2,4 0,85 12,75
4 120 90 10,77 1,69 26,9
5 430 60 1,59 0,56 6,17
6 110 110 13,73 1,44 15,89
7 246 100 10,71 1,36 16,05
8 150 60 1,98 0,7 9,1
9 146 110 8,63 0,91 6,89
10 208 120 16,59 1,47 14,71
11 188 200 58 1,85 12,14
12 260 70 2,54 0,66 6,77
13 300 110 10,05 1,06 9,05
14 186 280 122,69 1,99 9,38
15 154 280 117,55 1,91 8,67
16 278 70 3,23 0,84 10,37
17 126 120 20,46 1,81 21,49
18 138 140 29,4 1,91 19,74
19 170 100 14,84 1,89 28,93
20 294 180 50,55 1,99 15,72
21 160 120 21,69 1,92 23,89
22 270 100 11,9 1,52 19,41
23 94 120 21,81 1,93 24,14
24 114 90 5,06 0,79 6,91
25 150 260 81,6 1,54 6,37
26 120 400 234,03 1,86 5,45

Les résultats de simulation donnent que :

 Les diamètres varient entre DN 60 DN 400 ;

Page 14
3.6.2 Etat des nœuds après simulation :
Le tableau 6 ci-dessous représente les paramètres des nœuds de réseau d’AEP
après la simulation.
Tableau 6 Etat des nœuds après simulation

Altitude Débit Pression

Nœud
m l/s m
1 129 21,04 39,27
2 128,5 15,28 36,56
3 128 13,15 34,45
4 115,6 13,44 41,95
5 113 12,36 41,33
6 116,5 12,14 40,48
7 119,7 11,82 39,03
8 128 11,73 34,68
9 126 6,65 38,04
10 130 7,96 35,05
11 129,6 12 38,51
12 138 16 32,39
13 137,2 12,59 31,43
14 146 19,69 25,35
15 136 10,2 33,6
16 127,6 12,18 37,78
17 118 14,02 45,65
18 116,3 11,78 43,52

Les résultats de simulation donnent que toutes les pressions sont vérifiées tel qu’elles
varient entre 45,65 m du nœud N17 et 25,35 m du nœud N14.

Page 15
