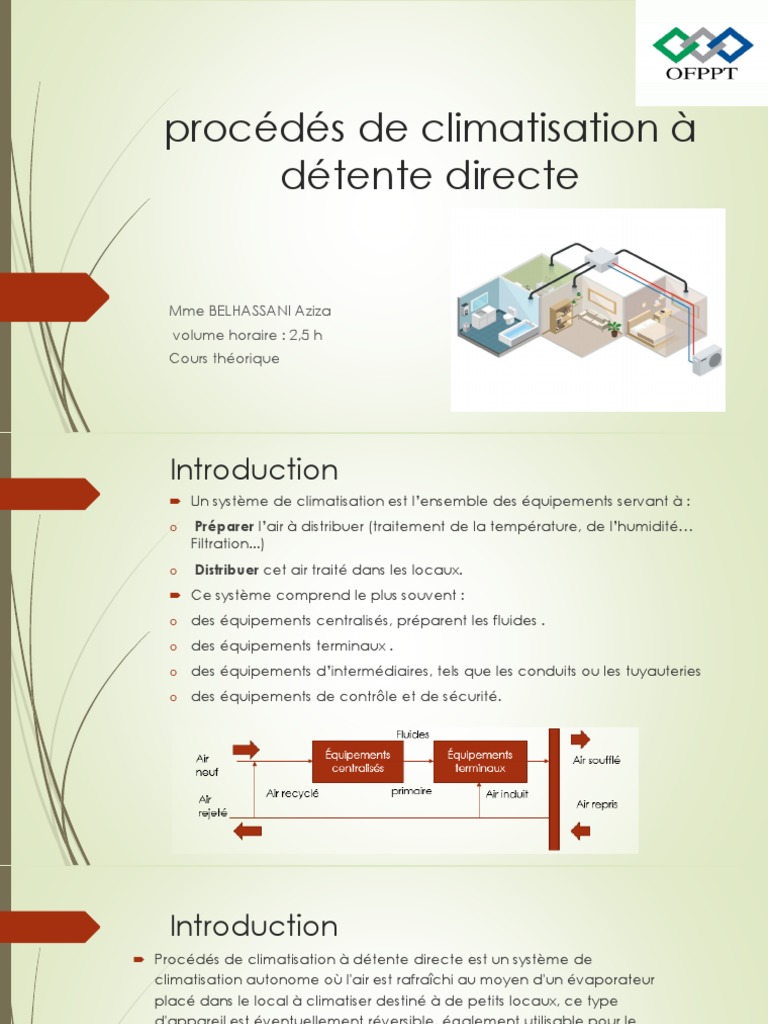

procédés de climatisation à

détente directe

Mme BELHASSANI Aziza

volume horaire : 2,5 h
Cours théorique
Introduction
 Un système de climatisation est l’ensemble des équipements servant à :
o Préparer l’air à distribuer (traitement de la température, de l’humidité…
Filtration...)
o Distribuer cet air traité dans les locaux.
 Ce système comprend le plus souvent :
o des équipements centralisés, préparent les fluides .
o des équipements terminaux .
o des équipements d’intermédiaires, tels que les conduits ou les tuyauteries
o des équipements de contrôle et de sécurité.
 Introduction
 Procédés de climatisation à détente directe est un système de
climatisation autonome où l'air est rafraîchi au moyen d'un évaporateur
placé dans le local à climatiser destiné à de petits locaux, ce type
d'appareil est éventuellement réversible, également utilisable pour le
chauffage.
 Configuration 1 :climatiseurs de fenêtre
 Le climatiseur de “fenêtre” (“window”), est un climatiseur monobloc installé dans un percement effectué dans une paroi extérieure (mur ou
baie).
 Généralement, un seul moteur entraîne simultanément le compresseur et les deux ventilateurs. Si bien que tous les bruits de fonctionnement
sont fournis en prime dans le local.
 Avantages :
o Les climatiseurs de fenêtre sont d’un prix très compétitif.
o Ils sont alimentés en monophasé 230 V
o Leur installation est très rapide si les réservations dans les façades ont été prévues (figure 6.1).
 Inconvénients :
o À l’extérieur des bâtiments, leur esthétique
n’est pas favorable.
o L’air du local n’est pas brassé de façon
homogène.
o Leur niveau de pression acoustique est
quelquefois élevé.
o La filtration de l’air y est sommaire.
o Ils ne permettent pas le contrôle de l’hygrométrie.
En résumé, ces climatiseurs sont donc installés lorsqu’il
est souhaité un rafraîchissement de l’ambiance sans
exigence de précision.
Configuration 2 :Les climatiseurs individuels mobiles
 C’est un appareil à faible puissance frigorifique (max 2,5 kW), principalement
destiné à un usage local. Il impose de laisser un ouvrant, ce qui diminue
l’étanchéité du local à l’air et aux bruits extérieurs !
 Ce système est de moins en moins utilisé. Son emploi se limite souvent aux
situations provisoires.
 S’il est monobloc, l’air de refroidissement du condenseur peut être pris soit dans
la pièce (perte de puissance jusqu’à 30 % par rapport à la puissance
frigorifique annoncée), soit à l’extérieur (cas le plus favorable). Il est rejeté
systématiquement à l’extérieur par une gaine flexible.
 S’il est séparé, pour des raisons de mobilité de l’unité extérieure, le compresseur
est situé dans l’unité intérieure. La distance entre les deux unités est
généralement limitée à 2 m
 Configuration 3 : Le split system

 “Split System” signifie “climatiseur à éléments séparés”, à savoir que l’unité de condensation est séparée de l’unité
d’évaporation.
 Avec un split, l’évaporateur est souvent situé dans le local à traiter, tandis que condenseur et compresseur sont situés
à l’extérieur (en terrasse, au sol,en cave …), ce qui permet de diminuer le bruit
 Dans chacun des cas, les unités sont reliées par liaison frigorifique (fluide frigorigène) et cable électrique, dont les
longueurs peut être adaptées au cas traité, ce qui autorise une grande souplesse d’installation.

 pour des raisons esthétiques ou de sécurité, il est également possible de ne pas disposer le condenseur à l’extérieur
mais en cave. Ceci n’est uniquement possible que si on garantit une ventilation de la cave (pulsion-extraction) d’un
débit au moins égal au débit d’air nécessaire pour le bon fonctionnement du condenseur. Éventuellement, une
ventilation mécanique peut être asservie à un thermostat d’ambiance dans la cave pour garantir le débit
nécessaire.
 Configuration 4 :multi-split system
 Les unités de condensation et d’évaporation sont séparées et reliées par des liaisons
frigorifiques et électriques dont la longueur peut être adaptée au cas traité, ce qui
autorise une grande souplesse d’installation.
 Les unités d’évaporation peuvent être posées diversement, y compris dans un local
annexe avec des gaines de soufflage dans 1 ou 2 locaux ou plus .

 Tandis que le climatiseur mono-Split ne comporte qu’une unité intérieure pour une
unité extérieure, le climatiseur multi-split comporte, quant à lui, une unité extérieure pour
deux à cinq unités intérieures. Toutes les unités intérieures disposent de leur propre
télécommande pour pouvoir ainsi les régler à des températures différentes. Avec une
télécommande par pièce, vous pouvez chauffer ou climatiser jusque cinq pièces
différentes avec une seule unité extérieure.
 Il est possible de disposer différents modèles d’unité intérieure pour une seule unité
extérieure
 Technologie et conditions d’utilisation
 Coté unité intérieure :
o Un ventilateur centrifuge fait circuler l’air intérieur au travers d’un filtre, puis de l’évaporateur, avant de le rejeter au travers de grilles de diffusion dont
l’inclinaison est réglable.
o Divers emplacements sont possibles pour l’insertion de l’évaporateur :mural , cassette, console , au plafond , au fond plafond .
o La vapeur d’eau contenue dans l’air ambiant risque de se condenser au contact de l’évaporateur très froid, aussi doit-on prévoir une conduite
d’évacuation des condensats vers l’égout. Si l’écoulement naturel par gravité n’est pas possible, il faudra insérer une petite pompe de relevage des
condensats.
 Coté unité extérieure :
o Le fluide frigorigène (à l’état vapeur) est comprimé par le compresseur hermétique, puis refroidit dans le condenseur, avant d’être détendu et de repartir
vers le local.
 Les liaisons frigorifiques et électriques
o Pour simplifier la tâche sur chantier (et rendre l’installation accessible à des non-frigoristes), les conduites de raccordement en cuivre sont
préchargées en fluide frigorigène et équipées de raccords rapides.
o Leur longueur ne dépasse pas 10 à 15 m généralement pour limiter
les pertes de charge. la tuyauterie ramenant le fluide détendu vers
l’évaporateur sera soigneusement isolée car l’échauffement du fluide
dans le conduit,… c’est autant de puissance frigorifique perdue pour
l’évaporateur. Et même si elle reste suffisante, c’est une perte qui diminue
le rendement de la machine : son coefficient de performance.
o Ci-dessous les connexions d’un multi split : 3 évaporateurs sont reliés
à un condenseur commun.
 Notion de perte de charge
 Le calcul de la perte de charge régulière
 Pour calculer la perte de charge régulière, nous avons besoin de connaître un certain nombre d’informations au préalable :
 Λ : le coefficient de la perte de charge : c’est une valeur sans unité. Il existe différentes formules pour le calculer ou des abaques et
ce coefficient dépend du régime d’écoulement (estimé grâce au nombre de Reynolds*)
v : la vitesse moyenne du fluide dans le tuyau (m/s)
L : la longueur du tuyau (m)
Dh : le diamètre hydraulique (m)
g : l’accélération de la pesanteur (m/s2)
La formule utilisée est l’équation de Darcy. Soit la formule suivante :
 ΔH = Λ ( L/Dh) (v2/2g)

 La formule du calcul de perte de charge singulière

 Comme nous l’avons évoqué dans la première partie, les pertes de charges singulières apparaissent quand il y a une perturbation
dans l’écoulement du fluide.
 Cela arrive au niveau d’un coude ou d’un raccord par exemple.
 Pour calculer la perte de charge singulière, il suffit de s’appuyer sur la formule suivante :
 ΔP = Λ .( p . v2/2)
 avec : ΔP : la perte de charge singulière exprimée en Pascal
Λ : le coefficient de perte de charge singulière sans unité*
ρ : la masse volumique du fluide (kg/m3)
v : la vitesse du fluide (m/s)
 *Le coefficient de perte de charge singulière se détermine à l’aide d’abaques.
Technologie et conditions d’utilisation
 Le retour d’huile
o L’huile est naturellement entraînée par le fluide frigorigène liquide vers
l’évaporateur. Par contre, il est nécessaire d’organiser volontairement le
retour de l’huile vers le compresseur lorsque le fluide est à l’état vapeur :
o Soit le compresseur est situé plus bas que l’évaporateur, et la gravité fera le
travail sur base d’une pente descendante.
o Soit le compresseur est situé plus haut que l’évaporateur, et un siphon
devra être prévu; on provoque alors volontairement un bouchon d’huile
afin que la vapeur, en forçant le passage, entraîne l’huile avec elle.
Comme ce système ne fonctionne que sur quelques mètres, un tel siphon
devra être prévu au minimum tous les 5 mètres de dénivellation
la fonction chauffage/ ventilation
 Chauffage :
Dans une machine frigorifique, le cycle peut être inversé grâce à l’utilisation d’une vanne à quatre
voies à la sortie du compresseur : l’évaporateur devient condenseur et le condenseur devient
évaporateur. C’est un climatiseur dit “réversible”.
 On parle d’un fonctionnement en “pompe à chaleur” puisque c’est la chaleur de l’air extérieur
qui est utilisée pour chauffer l’air du local.

 Ventilation :
Certains appareils disposent d’une prise d’air neuf permettant d’adjoindre une fonction ventilation
au matériel.
A ne pas confondre avec le brassage d’air en recyclage total proposé par tous les appareils : dans
ce cas, le ventilateur fonctionne seul et l’air du local passe simplement par le filtre sommaire qui
retient les plus grosses particules en suspension. Il est, par exemple, impossible d’améliorer la qualité
de l’air d’un local “fumeur” avec ce principe. Seule, une réelle dilution par de l’air neuf apportera
l’amélioration recherchée.
 Configuration 5 :armoire de précision
 Les armoires de climatisation comportent généralement :
o Un ou plusieurs compresseurs hermétiques à pistons .
o Un évaporateur, constitué de tubes à ailettes .
o Un condenseur, refroidi par air ou par eau.
 Ce sont en fait des climatiseurs individuels de grande puissance
 la solution « condenseur refroidi par air » est souvent bruyant,
et on préfère souvent, pour cette raison, la condensation par eau
(puissance frigorifique de 7 à 120KW.)
 Utilisé dans les magasins, restaurants, salles d’ordinateurs
 Une armoire de climatisation constitue en quelque sorte un
“caisson de traitement d’air vertical
o Des ventilateurs de soufflage .
o Un ventilateur d’air de refroidissement .
o Une batterie de chauffage, à eau ou électrique .
o Un humidificateur, généralement à vapeur .
o Des filtres démontables .
o Des grilles de soufflage et d’aspiration .
o Le débit moyen varie de 1000 à 20 000 m ³ /h
 Configuration 5 :armoire de précision
 une solution inverse où l’air est repris en partie supérieure puis distribué en partie inférieure via un faux plancher
: c’est une belle solution dans les locaux informatiques où le passage de nombreux câbles impose de toute
façon l’installation d’un faux plancher. La distribution d’air froid autour des ordinateurs est alors idéale. On peut
par exemple prévoir des dalles pleines de 60 x 60 pour porter le matériel et des dalles perforées pour servir de
bouches de distribution.

 On distingue de types d’armoire de climatisation :

o Le condenseur à air intégré à l’armoire

La paroi au dos de l’armoire est percée afin que le rejet de chaleur puisse se faire directement vers l’extérieur
(attention au pont acoustique ainsi créé !). Il est également possible d’amener et d’évacuer l’air de
refroidissement par gaine.
o Le condenseur à air séparé
Le fluide frigorifique est directement refroidi dans le condenseur placé à l’extérieur (sur une terrasse, sur le sol,…).
L’éloignement est limité afin de ne pas amplifier les pertes de charge sur le circuit du fluide frigorifique. La
surélévation du condenseur doit être limitée pour pouvoir gérer le retour de l’huile vers le compresseur.
 la fonction free-cooling
 Il est possible également de valoriser la présence du système de climatisation, en forçant la
ventilation mécanique durant la nuit
 En pratique, la ventilation ne devrait s’enclencher que si l’écart de température entre
l’intérieur et l’extérieur dépasse 5 K à 8 K.
 Il faut de bons débits d’air pour assurer un effet de refroidissement notable. Si c’est
uniquement l’air de ventilation qui est pulsé, cela n’apportera qu’une puissance de 10 W/m²
environ.
 Il est difficile d’estimer, dans un cas particulier, le gain réalisable grâce au free cooling
nocturne. Cela dépend de la structure du bâtiment(inertie thermique) , de mode de
ventilation,, de la température extérieure, …

Système VRV OU DRV
 Fonctionnement froid : On connaissait le principe de la “détente directe” (l’évaporateur
de la machine frigorifique refroidit directement l’air dans le caisson de traitement d’air).
Cette fois, on réalise la détente directe dans chaque local puisque le fluide réfrigérant est
transporté jusqu’à l’échangeur du local qui sert d’évaporateur ou de condenseur ! Ce
n’est ni l’air ni l’eau qui circule dans les conduits, mais bien du fluide réfrigérant.

 À partir d’une unité extérieure, on peut alimenter jusqu’à 64 unités intérieures. Les groupes
extérieurs disponibles sur le marché aujourd’hui ont des puissances de froid allant de 12 à
150 kW en version monobloc ou multiblocs pour le raccordement d’un circuit frigorifique
indépendant. Ceux-ci peuvent être multipliés, pour autant que la place disponible pour
les groupes extérieurs soit suffisante. Mais ce sont des installations qui fonctionneront alors
en parallèle .
 Système VRV OU DRV 2
 Il est recommandé d’éviter de connecter un nombre très important d’unités intérieures
sur un même circuit frigorifique.
 Il y a une limite pratique de 0.44 kg/m³ de quantité de gaz réfrigérant contenue dans le
plus petit volume fermé contenant une unité intérieure
 De plus, il est préférable de réaliser plusieurs circuits dans un même bâtiment pour limiter
les quantités de gaz réfrigérant dans un même circuit et pour limiter les longueurs de
tuyauteries et donc les pertes de charge.
 Fonctionnement réversible (froid ou chaud) :
Si certains systèmes sont limités au mode “froid”, d’autres sont réversibles : le même
échangeur intérieur peut alors servir de condenseur, lorsque le local est en demande de
chaleur
l’ensemble des échangeurs qui fournissent du froid
ou qui fournissent de la chaleur.
La permutation du rôle des échangeurs est
réalisée dans l’unité extérieure par une vanne
d’inversion de cycle à 4 voies.
 Système VRV OU DRV 3
 On distingue de types de VRV ou DRV
o 2 tubes : toutes les unités intérieures raccordées à un même groupe extérieur fonctionnent en
chauffage ou en refroidissement.
o 3 tubes : la technologie 3 tubes est souvent appelée « à récupération d’énergie ». Les unités
intérieures sont alors indépendantes les unes des autres.
 Si l’écart mesure – consigne est négatif, l’unité fonctionne en chauffage.
 Fonctionnement en 3 tubes :
 Chaque unité intérieure a sa propre régulation. Entre une unité intérieure et le groupe
extérieur, se trouve une boîte de sélection (BS). En fonction des écarts positifs ou négatifs, la
boîte de sélection autorise l’alimentation de l’unité en fluide frigorigène liquide : la batte rie de
l’unité fait alors office d’évaporateur, ou en fluide frigorigène gaz chauds haute pression : la
batterie intérieure fait alors office de condenseur. Le troisième tube est utilisé pour transférer le
fluide frigorigène entre les unités intérieures dont le mode de fonctionnement diffère.
 Dans l’exemple « idéal », les unités « 1 » et « 2 » fonctionnent en refroidissement, alors que les
unités « 3 » et « 4 » fonctionnent en chauffage. Les unités « 3 » et « 4 » consomment la chaleur
prélevée par les unités « 1 » et « 2 », plus l’énergie nécessaire à la compression. Dans cette
hypothèse très favorable, il n’y a aucun rejet de chaleur au niveau du groupe extérieur.
Etude de cas :climatisation de 2 étage
Calculation And Selection Result (2).pdf
Dimension des liaisons frigorifiques :
Etude de cas de bilan thermique -villa

 ..\présentation -cours\BILAN THERMIQUE -VILLA KHADIJA.pdf

 ..\présentation -cours\_VILLA KHADIJA_plan_-RDC.pdf
 ..\présentation -cours\_VILLA KHADIJA_plan_-RDJ.pdf
 ..\présentation -cours\_VILLA KHADIJA_plan_-ETAGE.pdf
Merci pour votre attention et
bonne climatisation
Animé par Mme : BELHASSANI AZIZA
