REPUBLIQUE TUNISIENNE

Ministère de l’éducation Epreuve : Initiation technique

Direction régionale de l’éducation de Tataouine Domaine : Bâtiment
Examen du diplôme de fin d’études Durée : 1heure 30mn
de l’enseignement de base technique Coefficient : 3
Session : juin 2010
Constitution du sujet :
Un dossier ressources : Page 1/5
Un dossier réponses :
 A - Sous domaine Bâtiment: pages : 2/5 et 3/5 (20 points)
 B - Sous domaine Bois et Ameublement: pages : 4/5 et 5/5 (20 points)

Observation : Aucune documentation n’est autorisée. L’utilisation de la calculatrice non programmable est permise.

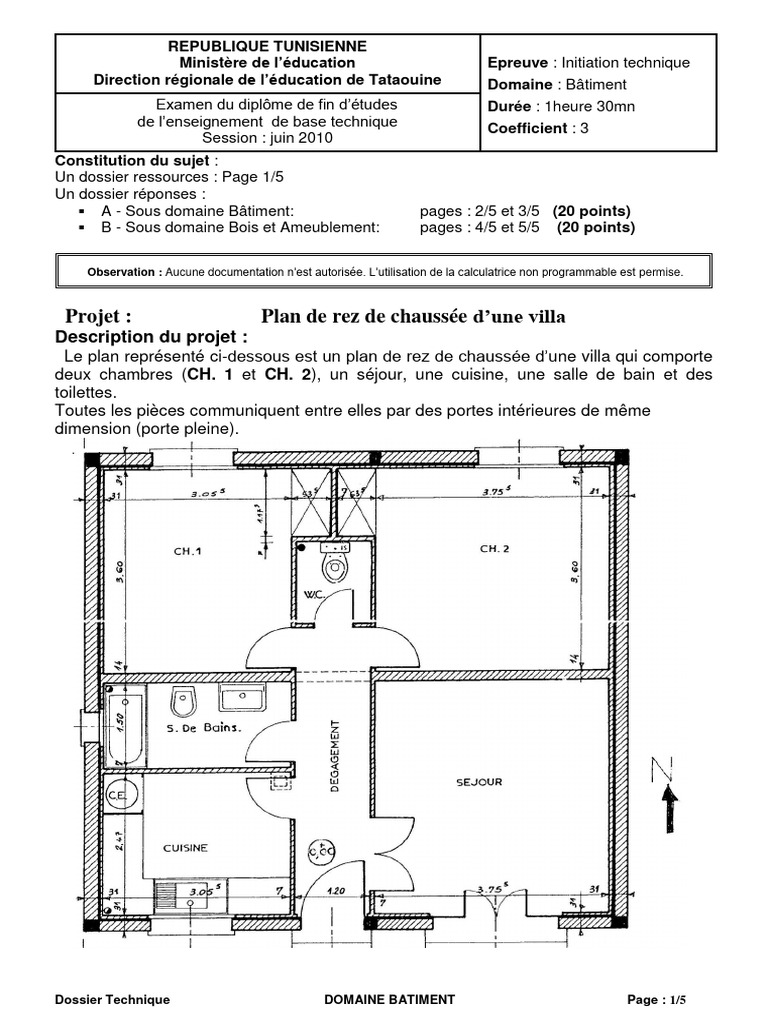

Projet : Plan de rez de chaussée d’une villa

Description du projet :
Le plan représenté ci-dessous est un plan de rez de chaussée d’une villa qui comporte
deux chambres (CH. 1 et CH. 2), un séjour, une cuisine, une salle de bain et des
toilettes.
Toutes les pièces communiquent entre elles par des portes intérieures de même
dimension (porte pleine).

Dossier Technique DOMAINE BATIMENT Page : 1/5

 Signature des
Domaine :. . . . . . . . . . . . . . . . . . . . .N° d’inscription :. . . . . . . . . surveillants
……………………
Nom et Prénom : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ……………………
Date et lieu de naissance : . . . . . . . . . . . . . . . . . . . . . . . . .
----------------------------------------------------------------------------------------------------------------------------
----------
A - Sous domaine : Bâtiment ……/ 20

Question 1 : (6 points)
Retrouvez les éléments notés de 1 à 12 sur le plan parmi la liste suivante :
-Porte d’entrée -perron d’entrée -cote extérieure
-fenêtre de la cuisine -cote de niveau - boussole
-mur extérieur de 31cm -gaine - poteau
-cloison de 7 cm -dimension de la fenêtre de la cuisine -lavabo

1
5

10
7

12 8
9 11

Dossier Technique DOMAINE BATIMENT Page : 2/5

 Signature des
Domaine :. . . . . . . . . . . . . . . . . . . . .N° d’inscription :. . . . . . . . . surveillants
……………………
Nom et Prénom : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ……………………
Date et lieu de naissance : . . . . . . . . . . . . . . . . . . . . . . . . .
----------------------------------------------------------------------------------------------------------------------------
----------
Repère Nom des éléments
1
2
3
4
5
6
7
8
9
10
11
12

Question 2 : (3 points)
Donnez l’orientation de la façade principale :
…………………………………………………………………………………………………..

Question 3 : (4 points)
Donnez la formule de l’échelle.

E = -------------------------------------------------

Si l’échelle du plan est 1:100 et la dimension extérieure est de 18,3 cm quelle est la dimension
réelle.

Echelle Dimension dessinée Dimension réelle

1 :100 18,3 cm = ………m ………..m

Question 4 : (4 points)
Quel est l’élément en béton armé qui se trouve sous le poteau et qui transmet les charges au
terrain :
Mettre une croix (X) dans la case de la bonne réponse
 Le plancher
 La poutre
 La semelle

Cet élément est définit en détail dans :

 Le plan de fondation
 Le plan de masse
 La coupe

Question 5 : (3 points)
Dans le plan de ferraillage qu’est ce que signifie 4HA12x80 :
 12 barres d’acier Rond Lisse de diamètre 4 et de longueur 80 cm
 4 barres d’acier Haute Adhérence de diamètre 12 et de longueur 80 cm
 4 barres d’acier Haute Adhérence de diamètre 80 et de longueur 12 m

Dossier Technique DOMAINE BATIMENT Page : 3/5

 Signature des
Domaine :. . . . . . . . . . . . . . . . . . . . .N° d’inscription :. . . . . . . . . surveillants
……………………
Nom et Prénom : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ……………………
Date et lieu de naissance : . . . . . . . . . . . . . . . . . . . . . . . . .
----------------------------------------------------------------------------------------------------------------------------
----------

B-Sous domaine : Menuiserie et Ameublement ……/ 20

Porte intérieure
Question 1 : (14 points)
a) Tracer le plan de coupe A-A de la demi vue de face
b) Compléter la vue de gauche en coupe A-A
c) Compléter le Détail D (l’assemblage)
d) Indiquer les cotes
manquantes
D A-A

C C

Detail D

C-C

105
18
34

Dossier Technique DOMAINE BATIMENT Page : 4/5

 Signature des
Domaine :. . . . . . . . . . . . . . . . . . . . .N° d’inscription :. . . . . . . . . surveillants
……………………
Nom et Prénom : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ……………………
Date et lieu de naissance : . . . . . . . . . . . . . . . . . . . . . . . . .
----------------------------------------------------------------------------------------------------------------------------
----------

Question 2 : (6 points)
Ecrire au dessus de chaque figure le nom de l’assemblage parmi la liste suivante :
(A fausse languette - A plat joint -A feuillure -A rainure et languette)

a)……………………………………… b……………………………………….

c)…………………………………………… d)…………………………………………..

Dossier Technique DOMAINE BATIMENT Page : 5/5
