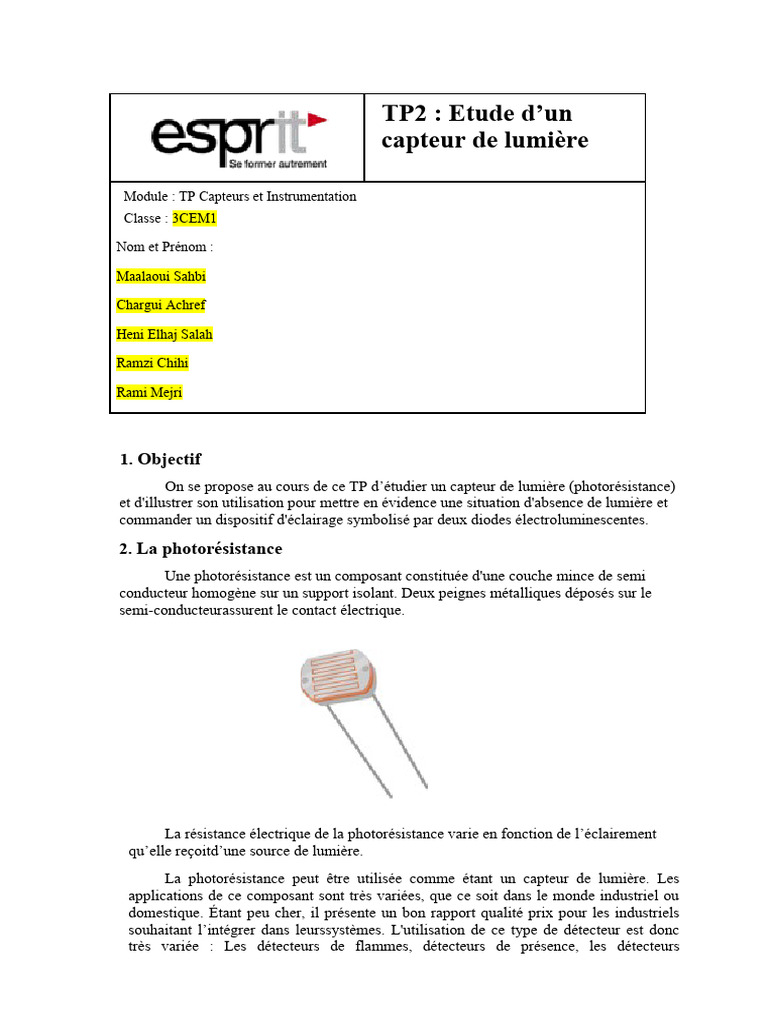

TP2 : Etude d’un

capteur de lumière

Module : TP Capteurs et Instrumentation

Classe : 3CEM1

Nom et Prénom :

Maalaoui Sahbi

Chargui Achref

Heni Elhaj Salah

Ramzi Chihi

Rami Mejri

1. Objectif
On se propose au cours de ce TP d’étudier un capteur de lumière (photorésistance)
et d'illustrer son utilisation pour mettre en évidence une situation d'absence de lumière et
commander un dispositif d'éclairage symbolisé par deux diodes électroluminescentes.

2. La photorésistance
Une photorésistance est un composant constituée d'une couche mince de semi
conducteur homogène sur un support isolant. Deux peignes métalliques déposés sur le
semi-conducteurassurent le contact électrique.

La résistance électrique de la photorésistance varie en fonction de l’éclairement

qu’elle reçoitd’une source de lumière.
La photorésistance peut être utilisée comme étant un capteur de lumière. Les
applications de ce composant sont très variées, que ce soit dans le monde industriel ou
domestique. Étant peu cher, il présente un bon rapport qualité prix pour les industriels
souhaitant l’intégrer dans leurssystèmes. L'utilisation de ce type de détecteur est donc
très variée : Les détecteurs de flammes, détecteurs de présence, les détecteurs
 infrarouges, les détecteurs à UV, l’allumage des lumières lorsque la luminosité diminue
(éclairage public ou domestique), la mesure de la luminosité extérieure dans les
appareils photographiques ou les ordinateurs.

1
3. Expérimentation
Matériel à utiliser
∙ 1 photorésistance

∙ Un multimètre

∙ Une source de lumière (torche téléphone)

∙ Source de tension continue

∙ 2 résistances de 10 kΩ et une résistance de 1 kΩ

∙ Un potentiomètre

∙ Un AOP

∙ Deux diodes LED (rouge et verte)

∙ Une règle graduée

A. Etude de la variation de la résistance en fonction du flux lumineux 1. A l’aide

d’un ohmmètre, on mesure la variation de la résistance Rph en fonction de l’éclairement.
1.1. Mesurer la résistance Rph de la photorésistance lorsqu’elle est éclairée (la référence est
l’éclairement de la salle de TP). Rph (éclairée) …1.48Ohm………………………….
1.2. Mesurer la résistance Rph de la photorésistance en obscurité (placer un cache en
plastique ou en carton opaque). Rph (sombre) ……12.5MégaOhm……………………….
1.3. Conclure sur l'évolution de la résistance et de l'éclairement.
La photorésistance présente une variation de résistance significative en fonction de
l'éclairement. Plus précisément, sa résistance diminue lorsque la lumière augmente et
augmente en l'absence de lumière.
2. Pour déterminer la relation entre la résistance Rph de la photorésistance et le flux
lumineux φ, on utilise :
- Soit le luxmètre qui permet la mesure d’une grandeur proportionnelle à
φ. - Soit le fait que le flux lumineux émis est proportionnel à 1/d2.
2.1. En l'absence de luxmètre, réaliser le montage de la figure 1 en faisant varier la
distance d entre la source et la photorésistance.
 Figure 1

Figure 2 : Mesure en Lux avec présence de source

de lumière

2
2.2. Relever la valeur de Rph tous les 10 cm jusqu'à environ 1 m par exemple.
Distance Obscurité Lumière Torche Lumière
ambiante attence

Rph (en 12.5MOh 1.481Ohm 175Ohm 63Ohm

ohm) m
 2.3. Tracer la courbe Rph = f(1/d2)

Figure 3 : Courbe Rph

2.4. Quel type de graphe obtenez-vous ? L’évolution de Rph avec la distance à la source
est-elle cohérente avec le fonctionnement d’une photorésistance ?

Le graphique montre une tendance décroissante, la résistance diminue à mesure que la

distance diminue. Ceci est cohérent avec le fonctionnement normal des photorésistances

.B. Réalisation d’un conditionneur pour la photorésistance

On désire réaliser un circuit simple dont le principe consiste à commander l'éclairage et
l’extinction de deux LED en cas de présence ou d’absence de lumière.
Pour cela on réalise le montage de la figure 2 :

Figure4
 Figure5 : avec variation de résistance (Potentiomètre)

Figure6 : sans variation de résistance (Potentiomètre)

3
1. Régler le potentiomètre pour obtenir à chaque situation, (photorésistance éclairée ou
occultée), l'allumage d'une seule LED différente.

RL =

0.1V=Rl/(Rl+10kOhm)*5

0.1*Rl+1kOhm=5*Rl

1k=4.9*Rl

R=1/4.9
 R=0.2Ohm
2. Compléter le tableau de mesures suivant :
Photorésistance UL UREF US Led allumée

éclairée 99mV 691mV 8.071V Rouge

occultée 3.282V 690mV 7.573V Vert

3. Justifier l’emploi de la résistance de 1KΩ en sortie.

 Protection des LED

 Contrôle du courant
 Stabilité de circuit
