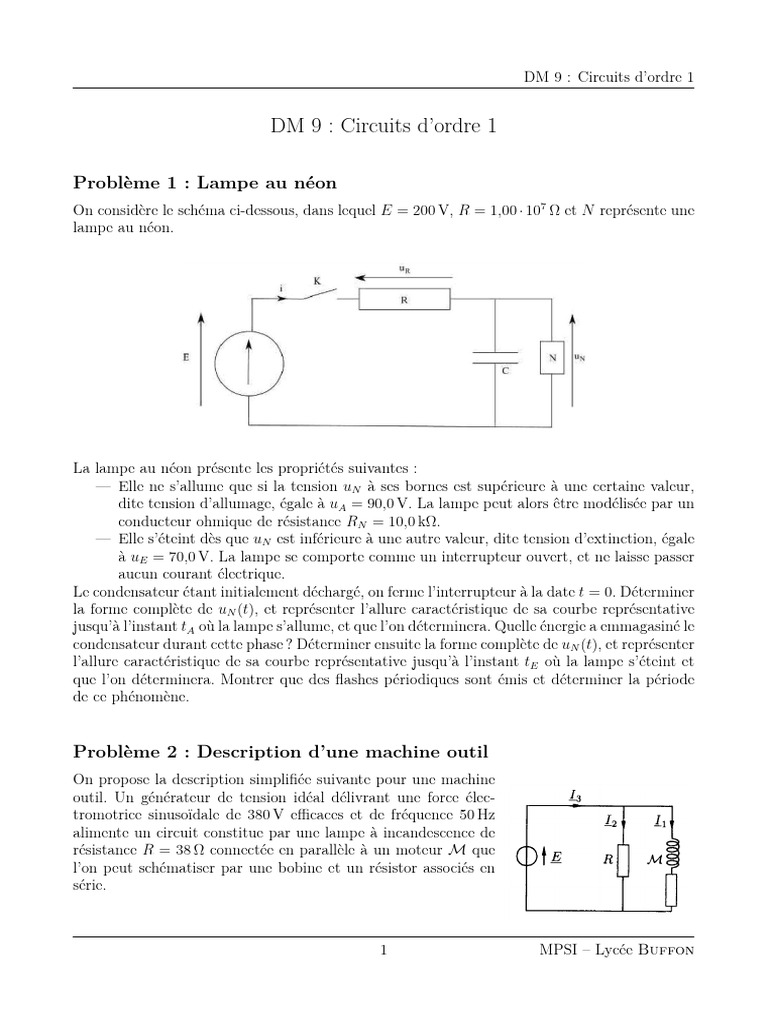

DM 9 : Circuits d’ordre 1

Problème 1 : Lampe au néon

On considère le schéma ci-dessous, dans lequel E = 200 V, R = 1,00 · 107 Ω et N représente une
lampe au néon.

La lampe au néon présente les propriétés suivantes :

— Elle ne s’allume que si la tension uN à ses bornes est supérieure à une certaine valeur,
dite tension d’allumage, égale à uA = 90,0 V. La lampe peut alors être modélisée par un
conducteur ohmique de résistance RN = 10,0 kΩ.
— Elle s’éteint dès que uN est inférieure à une autre valeur, dite tension d’extinction, égale
à uE = 70,0 V. La lampe se comporte comme un interrupteur ouvert, et ne laisse passer
aucun courant électrique.
Le condensateur étant initialement déchargé, on ferme l’interrupteur à la date t = 0. Déterminer
la forme complète de uN (t), et représenter l’allure caractéristique de sa courbe représentative
jusqu’à l’instant tA où la lampe s’allume, et que l’on déterminera. Quelle énergie a emmagasiné le
condensateur durant cette phase ? Déterminer ensuite la forme complète de uN (t), et représenter
l’allure caractéristique de sa courbe représentative jusqu’à l’instant tE où la lampe s’éteint et
que l’on déterminera. Montrer que des flashes périodiques sont émis et déterminer la période
de ce phénomène.

Problème 2 : Description d’une machine outil

On propose la description simplifiée suivante pour une machine
outil. Un générateur de tension idéal délivrant une force élec-
tromotrice sinusoïdale de 380 V efficaces et de fréquence 50 Hz
alimente un circuit constitue par une lampe à incandescence de
résistance R = 38 Ω connectée en parallèle à un moteur M que
l’on peut schématiser par une bobine et un résistor associés en
série.

1 MPSI – Lycée Buffon

 DM 9 : Circuits d’ordre 1

On désigne respectivement par ϕ1 , ϕ2 , ϕ3 les déphasages des

courants I 1 , I 2 , I 3 par rapport à la tension E et par I1 , I2 et I3 les valeurs efficaces respectives
de ces courants.

1. Exprimer I3 en fonction de I1 et I2 . On pourra, si besoin, introduire dans l’expression un

des déphasages sus-cités.

2. On mesure I1 = 6 A et I3 = 15 A. Calculer la puissance moyenne PM , sur une période,

absorbée par le moteur.

3. Calculer la puissance moyenne Pg , sur une période, fournie par le générateur.

Le facteur de puissance est une caractéristique d’un récepteur électrique qui rend compte de son
efficacité pour consommer de la puissance lorsqu’il est traversé par un courant. Il est toujours
compris entre 0 et 1. Plus cette valeur est grande, plus la puissance électrique est consommée
aux moments où la tension est élevée, appelant donc un courant moins important que si ce
facteur de puissance était petit.

4. Calculer le facteur de puissance cos ϕ3 de la machine.

5. On désire modifier le facteur de puissance de l’installation. Pour cela, on branche un conden-

sateur aux bornes du moteur. Calculer la valeur de sa capacité C pour que le nouveau facteur
de puissance de l’installation cos ϕ′3 soit égal à l’unité.

6. Conclure sur l’importance de la présence de ce condensateur dans la machine outil. Pour qui
est-ce important ?
