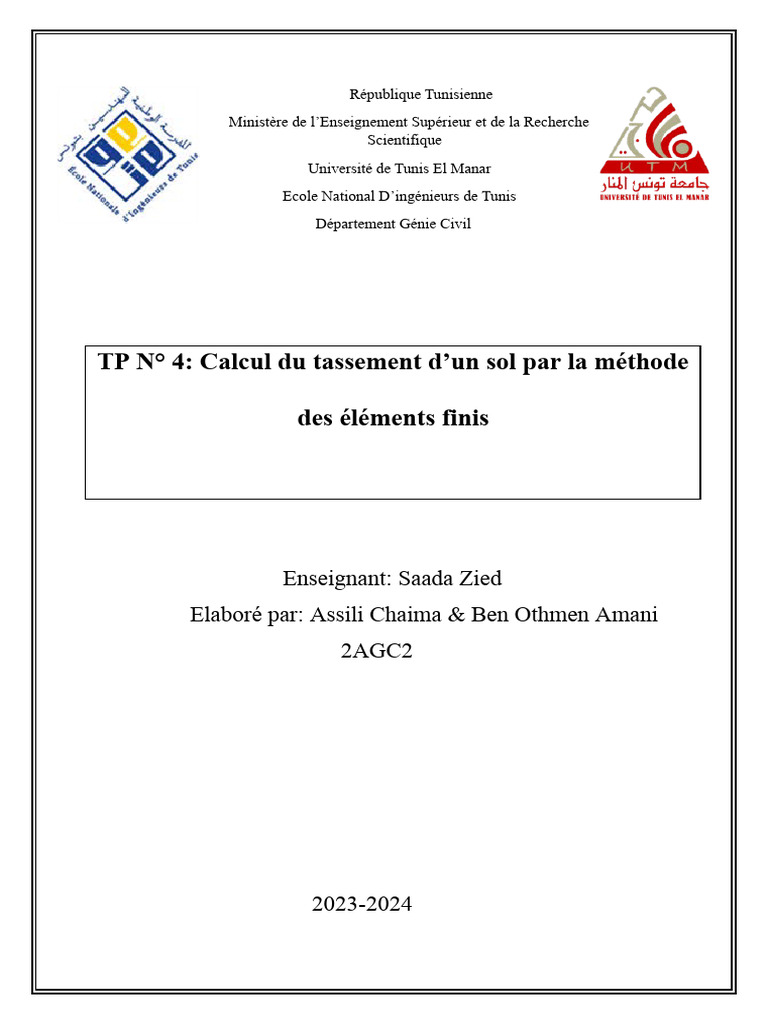

République Tunisienne

Ministère de l’Enseignement Supérieur et de la Recherche

Scientifique
Université de Tunis El Manar
Ecole National D’ingénieurs de Tunis
Département Génie Civil

TP N° 4: Calcul du tassement d’un sol par la méthode

des éléments finis

Enseignant: Saada Zied

Elaboré par: Assili Chaima & Ben Othmen Amani
2AGC2

2023-2024
 1. Introduction et objectif
Ce projet expérimental se focalise sur l'analyse du tassement d'un sol sous une
fondation rigide en appliquant la méthode des éléments finis. L'expérimentation se
fixe comme objectif d'évaluer les déformations du sol engendrées par une
fondation rectangulaire soumise à une charge spécifique. Dans le dernier essai,
nous envisageons d'intégrer le basalte afin d'explorer son influence sur le
déplacement du sol. L'objectif principal demeure d'obtenir des estimations précises
du tassement du sol provoqué par la fondation

Les caractéristiques élastiques des matériaux :

Matériau Sol1 Sol2 Sol3 Sol4 Sol5 Béton Ballaste
E(KPa) 11000 15840 32240 42270 79700 30000 1000
 0.33 0.33 0.33 0.33 0.33 0.3 0.33

R=2.5m, D=1.75m, Q=88000K

2. Etude de la 1 er conception (sans Ballaste)

*Insertion des coordonnées des nœuds

(0 ;0) (0 ;27.5) (0 ;35) (0; 37.5) (0 ; 40) (0 ;41. (1;0) (1 ;27.5) (1 ;35) (1; 37.5)
75)

(1 ; 40) (2.5 ;40 (2.5 ;41.75 (25 ;0) (25 ;27.5 (25;35) (25; (25 ;40) (25 ;41

1
 ) ) ) 37.5) .75).

Figure 1 : les coordonnées des points

*Le maillage :
Nombres des éléments du maillage est 5000.
On raffine le maillage dans le but d’obtenir des résultats bien précis.

Figure2 : Le maillage
*L’ajout des appuis et la modélisation des matériaux

2
Figure3 : Des rotules sur tous les nœuds en bas

Figure4 : Modélisation de sol1

Figure 5 : Modélisation Béton

3
 Figure 2 : Application de la pression et l’affichage de résultat déformé
*Interprétation des résultats :

Figure 7 : Le déplacement suivant z

3. Etude de la 2 -ème conception (Avec Ballaste)

4
Dans le but de diminuer le tassement, une colonne ballastée de largeur 2m a été réalisée sous
la fondation. Le matériau de la colonne a un coefficient de Poisson de 0,33 et un module
élastique Ec= 1000 MPa.

Figure 8 : La modélisation de Ballaste

Figure 9 : Application de la pression et l’affichage de résultat déformée

5
 *Interprétation des résultats :

Figure 10 : Déplacement suivant z

On remarque que lorsque on ajoute une colonne de Ballaste sous la fondation ça

permet de diminuer de déplacement de 7.5 cm à 3.6 cm

4. Conclusion
En conclusion, les résultats de cette étude indiquent de manière significative que l'incorporation
de Ballaste dans le sol sous une fondation rigide entraîne une diminution notable du déplacement
du sol sous l'effet de l'application de pression. Cette observation suggère que le Ballaste exerce
une influence bénéfique en réduisant les déformations du sol, ce qui peut avoir des implications
importantes dans le domaine de la conception des fondations. L'intégration du basalte pourrait
ainsi être envisagée comme une stratégie efficace pour améliorer la stabilité des fondations et
atténuer les effets du tassement du sol sous des charges spécifiques.
