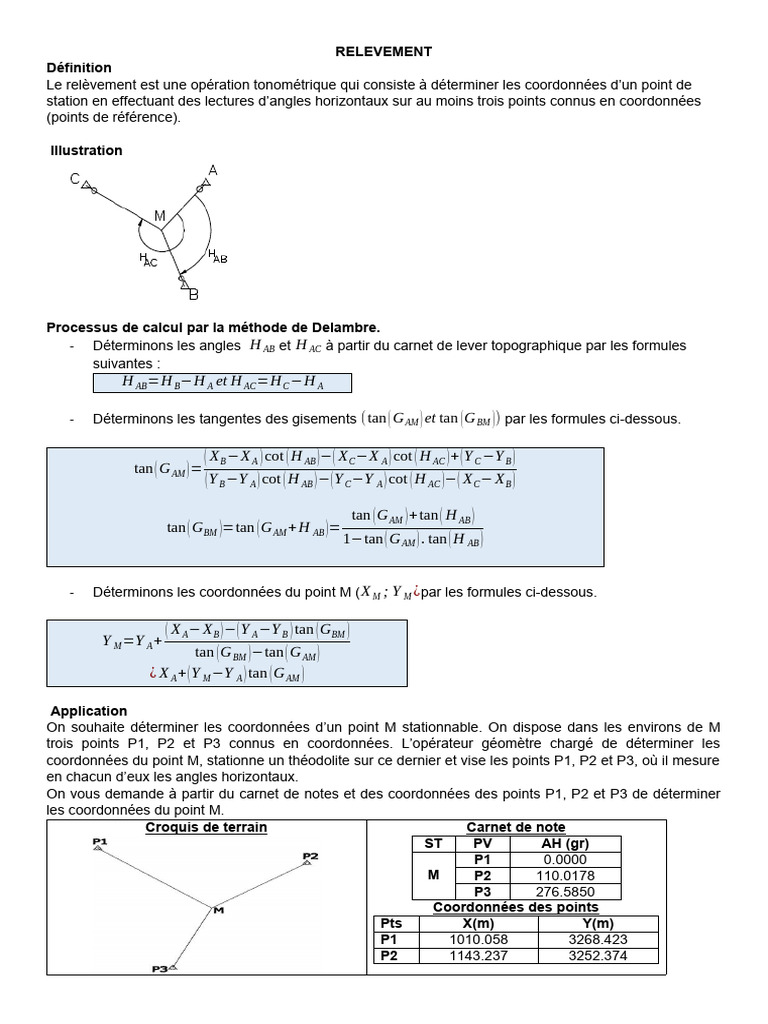

RELEVEMENT

Définition
Le relèvement est une opération tonométrique qui consiste à déterminer les coordonnées d’un point de
station en effectuant des lectures d’angles horizontaux sur au moins trois points connus en coordonnées
(points de référence).

Illustration

Processus de calcul par la méthode de Delambre.

- Déterminons les angles H AB et H AC à partir du carnet de lever topographique par les formules
suivantes :
H AB=H B−H A et H AC =H C −H A

- Déterminons les tangentes des gisements (tan ( G AM ) et tan ( G BM )) par les formules ci-dessous.

( X B −X A ) cot ( H AB )−( X C −X A ) cot ( H AC ) + ( Y C −Y B )

tan ( G AM ) =
( Y B −Y A ) cot ( H AB ) −( Y C −Y A ) cot ( H AC )−( X C − X B )

tan ( G AM ) + tan ( H AB )
tan ( G BM )=tan ( G AM + H AB )=
1−tan ( G AM ) . tan ( H AB )

- Déterminons les coordonnées du point M ( X M ; Y M ¿ par les formules ci-dessous.

( X A− X B ) −( Y A −Y B ) tan ( GBM )
Y M =Y A +
tan ( G BM )−tan ( G AM )
¿ X A + ( Y M −Y A ) tan ( G AM )

Application
On souhaite déterminer les coordonnées d’un point M stationnable. On dispose dans les environs de M
trois points P1, P2 et P3 connus en coordonnées. L’opérateur géomètre chargé de déterminer les
coordonnées du point M, stationne un théodolite sur ce dernier et vise les points P1, P2 et P3, où il mesure
en chacun d’eux les angles horizontaux.
On vous demande à partir du carnet de notes et des coordonnées des points P1, P2 et P3 de déterminer
les coordonnées du point M.
Croquis de terrain Carnet de note
ST PV AH (gr)
P1 0.0000
M P2 110.0178
P3 276.5850
Coordonnées des points
Pts X(m) Y(m)
P1 1010.058 3268.423
P2 1143.237 3252.374
P3 1057.733 3137.965
