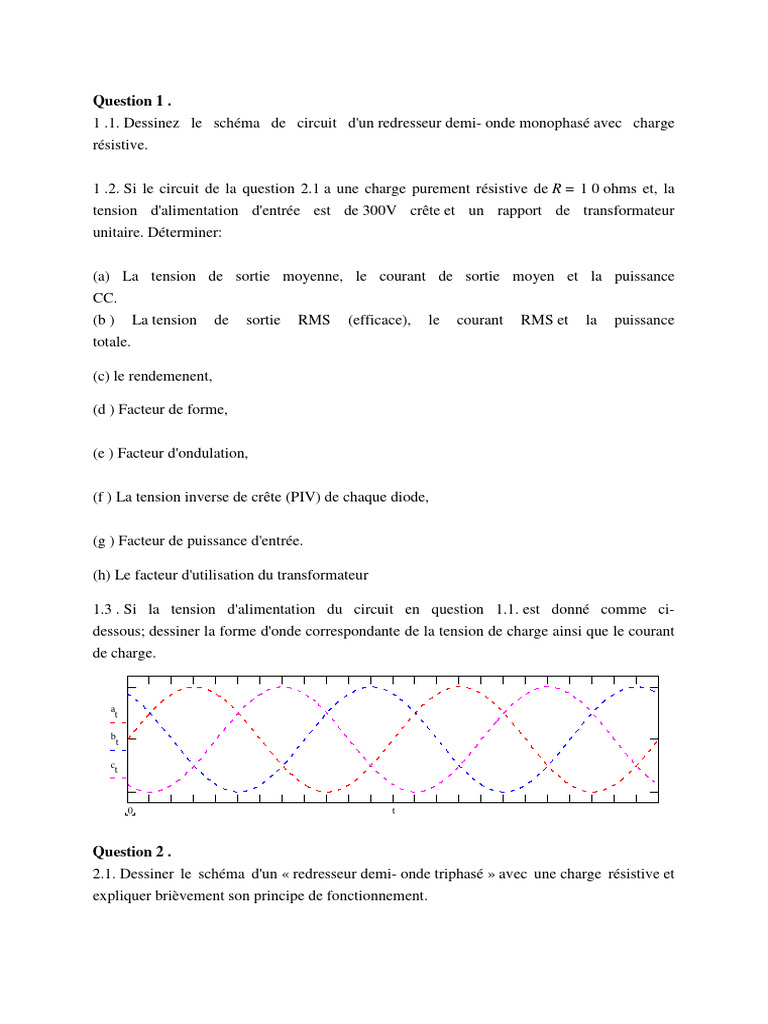

Question 1 .

1 .1. Dessinez le schéma de circuit d'un redresseur demi- onde monophasé avec charge
résistive.

1 .2. Si le circuit de la question 2.1 a une charge purement résistive de R = 1 0 ohms et, la
tension d'alimentation d'entrée est de 300V crête et un rapport de transformateur
unitaire. Déterminer:

(a) La tension de sortie moyenne, le courant de sortie moyen et la puissance

CC.
(b ) La tension de sortie RMS (efficace), le courant RMS et la puissance
totale.

(c) le rendemenent,

(d ) Facteur de forme,

(e ) Facteur d'ondulation,

(f ) La tension inverse de crête (PIV) de chaque diode,

(g ) Facteur de puissance d'entrée.

(h) Le facteur d'utilisation du transformateur

1.3 . Si la tension d'alimentation du circuit en question 1.1. est donné comme ci-
dessous; dessiner la forme d'onde correspondante de la tension de charge ainsi que le courant
de charge.

a
t

b
t

c
t

0 t

Question 2 .
2.1. Dessiner le schéma d'un « redresseur demi- onde triphasé » avec une charge résistive et
expliquer brièvement son principe de fonctionnement.
2.2. Pour le redresseur en question 2.1, dessinez les formes d'onde suivantes:

- Tension de la charge

- Courant de la charge

- Courant à travers une diode

- Tension à travers une diode

2.3. Le redresseur en question 2.1 a une amplitude de tension de 375.29V dans chacune
de ses phases , et la résistance de charge est R = 20 Ω. Déterminer:
a. La tension de sortie moyenne, le courant de sortie moyen et la puissance
CC.
b. La tension de sortie RMS, le courant RMS et la puissance
totale.
c. L' efficacité (rendement) de la rectification ,

d. Facteur de forme,

e. Facteur d'ondulation
f. La tension inverse de crête (PIV) de chaque diode,

g. Facteur de puissance d'entrée.

h. Le facteur d'utilisation du transformateur

i. Discutez de l'effet d'un courant de charge CC pur de 100 A sur l'efficacité calculée du
redresseur.

3.1. Dessinez le circuit électrique d'un redresseur monophasé double alternance avec une
charge résistive pure « R » et expliquez brièvement son principe de
fonctionnement.
3.2. Pour le redresseur en question 3.1. dessinez les formes d'onde
suivantes.
 - Tension d'alimentation
- Tension aux bornes de la diode
- Courant à travers la diode
- Tension de charge
- Courant à travers la charge

3.3. Le redresseur à diode pleine onde monophasé (en question 2.1) a une charge résistive pure
R = 15 ohms avec un courant de charge DC pur de 30A et, V s = 300sin314t . Déterminer:

a. Les valeurs moyennes et efficaces de la tension à la charge.

b. Les valeurs moyennes et efficaces du courant de charge.
c. L'efficacité (rendement) de la rectification.

d. Le facteur de forme.

e. Le facteur d'entraînement.

f. Le PIV de la diode.
g. Le facteur de puissance d'entrée.

h. Calculer le facteur d'utilisation du transformateur

5. La puissance dissipée dans un interrupteur est de 15 W et il est monté sur un dissipateur

thermique avec une rondelle en mica. La résistance thermique de la jonction au boîtier est de
0,6 o C / W et la résistance thermique de la rondelle en mica est de 0,25 o C / W. Le dissipateur
thermique a une résistance thermique à la température ambiante de 1,5 o C / W. Si la
température ambiante peut être prise à 25 o C:

(a) Dessinez le circuit thermique équivalent entièrement étiqueté avec dissipateur

thermique
(b) Calculez la température de la surface du dissipateur thermique

(c) Calculer la température du boîtier du SCR

(d) Calculer la température de la jonction du SCR
5 .2. Discutez clairement du processus de perte de commutation dans un transistor de
puissance.

5.3. La dissipation de puissance dans un certain SCR est sous la forme d' un 85W impulsions
rectangulaires comme représenté sur la figure ci - dessous. Si la température ambiante est prise
à -8 o C, calculez la température de jonction à T 1 , T 2 et T 3 . « Utilisez le tableau en
annexe ».

5.4 . La dissipation de puissance dans un certain SCR se présente sous la forme d'impulsions
rectangulaires de 100 W, comme indiqué sur la figure ci-dessous. Si la température ambiante
est de 40 o C, calculez la température de jonction à t 1 , t 2 et t 3 . " Utilisez le tableau en annexe
pour trouver les impédances thermiques "
