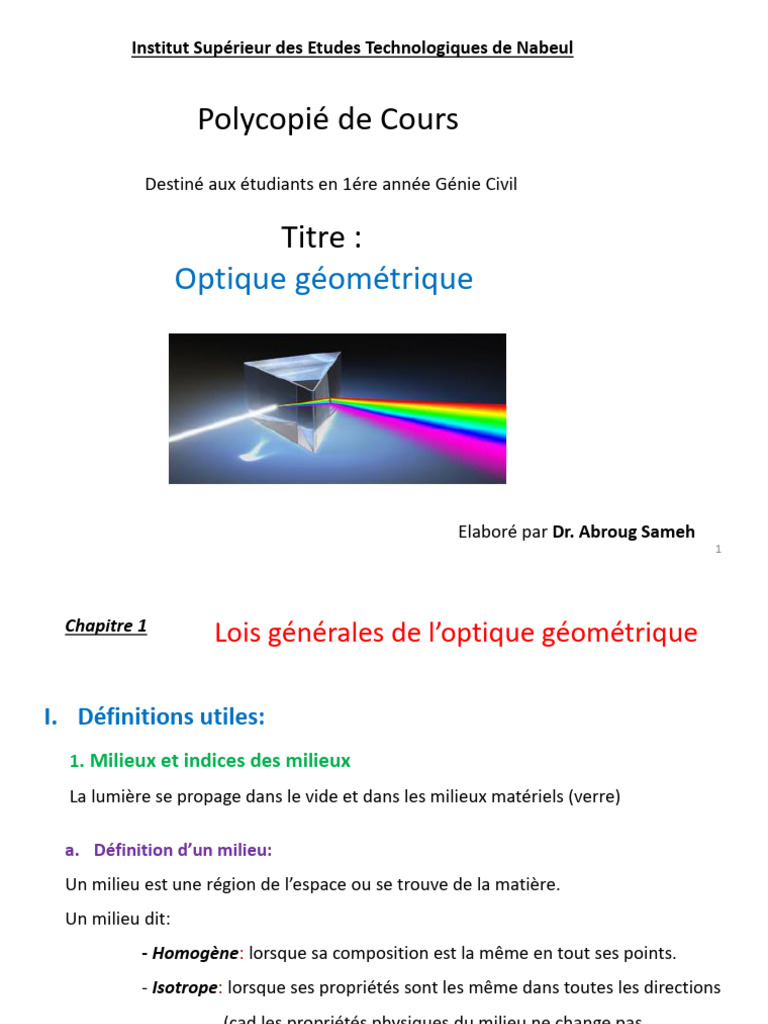

Institut Supérieur des Etudes Technologiques de Nabeul

Polycopié de Cours
Destiné aux étudiants en 1ére année Génie Civil

Titre :
Optique géométrique

Elaboré par Dr. Abroug Sameh

1
 Chapitre 1
Lois générales de l’optique géométrique

I. Définitions utiles:
1. Milieux et indices des milieux
La lumière se propage dans le vide et dans les milieux matériels (verre)

a. Définition d’un milieu:

Un milieu est une région de l’espace ou se trouve de la matière.
Un milieu dit:
- Homogène: lorsque sa composition est la même en tout ses points.
- Isotrope: lorsque ses propriétés sont les même dans toutes les directions
(cad les propriétés physiques du milieu ne change pas
selon la direction du rayon lumineux)
- Transparent: s’il laisse passer la lumière sans atténuation
2
b. Indice de réfraction d’un milieu
Dans le vide la lumière se propage à la célérité C, sa vitesse de propagation
dans les milieux est v inférieur à c (v < c)
Le rapport entre c et v est un nombre sans dimension noté n appelée indice
absolu de réfraction du milieu
𝒄
n=
𝒗
Remarques:
➢ Un milieu réfringent est un milieu qui fait dévier les rayons lumineux
Plus l’indice du milieu est élevée, plus le milieu est réfringent
➢ L’indice n dépend de :
- la couleur de la lumière (n violet > n rouge)
- la température (n air chaud > n air froid)
n1 > n2 : On dit que le milieu 1 est plus réfringent, le milieu 2 est moins réfringent

3
 Les milieux que nous considérons dans ce cours sont transparents homogènes et
isotropes (T.H.I) et d’indice n > 1

milieu air eau verre diamant

Indice de 1 1.33 1.5-1.8 2.44
réfraction

2. Dioptre : Un dioptre est une

surface qui sépare deux milieux
d’indices différentes.
Exemple:
➢ surface séparant l’air et le verre
➢ Surface séparant l’air et l’ eau

4
II. Les lois de Snell Descartes
1. Lois de la réflexion

i: angle d’incidence (formé par le rayon réfléchit et la normale)

r: angle de réflexion (formé par le rayon réfléchit et la normale)

1ére loi : le rayon incident SI, le rayon réfléchi IR et la normale IN à la surface de

séparation sont dans le même plan appelée plan d’incidence.
2ème loi : l’angle de réflexion est égal à l’angle d’incidence (i=r).
5
 2. Loi de la réfraction
On considère deux milieux (1) et (2) transparents homogènes et isotropes,
d’indice respectives n1 et n2 ; n1 < n2

➢ 1ere loi : le rayon incident, le rayon réfracté et la normale à la surface de séparation

sont dans le même plan (plan d’incidence).
➢ 2éme loi: l’angle d incidence et l’angle de réfraction sont liées par la loi de Snell-Descartes:
n1 Sini1=n2 Sini2 (loi de Descartes)
Rq: lorsque un rayon lumineux passe d’un milieu moins réfringent vers un milieu plus
réfringent, il se rapproche de la normale 6
Application 1: Soit un prisme ABC rectangle en B et d indice n = 1.5
Les angles en A et C valent respectivement 30° et 60 °
Tracer la marche d’un rayon lumineux normal à la face AB

7
3. L’ angle de réfraction limite:
On considère un dioptre séparant deux milieux d’indices n1 et n2 avec n1 < n2 ,
la loi de la réfraction montre que lorsque i1 croit, i2 croit en restant inferieur à i1
Lorsque n1 < n2 alors i1 > i2, la valeur maximale de i2 est atteinte pour i1 = π/2

π
𝑛1 𝑠𝑖𝑛 = 𝑛2 𝑠𝑖𝑛 𝑖2𝑚𝑎𝑥
2

𝑛1 π 𝑛1
𝑠𝑖𝑛𝑖2𝑚𝑎𝑥 = 𝑠𝑖𝑛 =
𝑛2 2 𝑛2

𝑛1
𝑖2𝑚𝑎𝑥 = 𝑎𝑟𝑐𝑠𝑖𝑛 Angle de réfraction limite
𝑛2

8
 Inversement, si un rayon se propage dans le milieu (2) vers le milieu (1)
et tombe sur le dioptre avec une incidence supérieur a i2max:
𝑛1
𝑛2 𝑠𝑖𝑛𝑖2 = 𝑛1 sin𝑖1 sin𝑖2 = sin𝑖1
𝑛2

𝑛1 𝑛1
sin𝑖2 > 𝑠𝑖𝑛𝑖2𝑚𝑎𝑥 sin𝑖1 > sin𝑖1 > 1 absurde
𝑛2 𝑛2

Pas de rayon réfracté dans le milieu (1), toute la lumière est alors réfléchie
par le dioptre qui se comporte comme un miroir

C’est le phénomène de réflexion totale à la surface d’un dioptre

• Conclusion:
✓ Si i2 < i2max : on a réfraction
✓ Si i2 > i2max : on a réflexion

9
Application 2: Soit un prisme ABC rectangle en B et d indice n = 1.5
Les angles en A et C valent respectivement 30 °et 60 °
Tracer la marche d’un rayon lumineux normal à la face BC

10
 Exemple de réfraction : Phénomène du mirage
La propagation de la lumière n’est plus
rectiligne mais elle suit une courbe d’où le
phénomène du mirage. L’indice de
réfraction de l’air dépend de la
température. Le passage de la lumière
entre deux couches d’air de température
différentes est équivalent à un passage
entre deux milieux d’indices différents d’où
un phénomène de réfraction successives

Mirage inferieur 11
Mirage supérieur
 Chapitre II
Miroir Plan- Dioptre Plan

I. Miroir Plan
1. Définition: Un miroir plan est une surface plane réfléchissante,
les miroirs usuels sont constituées par une lame de verre à face parallèle
dont la face arrière est recouverte d’une couche métallique

12
 Objet: On appelle A objet est toute source qui émet une lumière
dirigé vers le miroir (faisceau incident)
A est l’intersection des rayons incidents
A’ est l’image de A à travers le miroir plan (M)

Quelque soit le rayon incident issu de A, le rayon réfléchi correspondant passe par A’,
donc l’objet ponctuelle A admet une seule image unique A’ à travers le miroir plan (M)
On dit que le miroir (M) est un système stigmatique rigoureux

AH = - A’H: relation de conjugaison

relation de position

A et A’ sont symétrique par rapport au miroir plan (M)

13
 II. Dioptre Plan:
n 1 < n2 i2<i1

On a n1 < n2 donc i1 > i2

L’objet A admet une infinité d’image on dit que le dioptre plan n’est pas stigmatique
Donc la position de l’image dépend de l’angle d’incidence, le dioptre plan
n’est pas stigmatique rigoureux

Remarque: La position de l’image dépend de l’angle d’incidence alors que dans

le cas d’un miroir plan la position de l’image ne dépend pas de l’angle d’incidence
(notre intérêt pratique et d’avoir un système stigmatique (lunette, appareil photo)) 14
 𝐻𝐼 𝐻𝐼
𝑡𝑔(𝑖1 )= ; 𝑡𝑔 𝑖2 =
𝐴1 𝐻 𝐴2 𝐻

𝑠𝑖𝑛𝑖1 𝑐𝑜𝑠𝑖2
𝐴2 𝐻 = 𝐴1 𝐻
𝑐𝑜𝑠𝑖1 𝑠𝑖𝑛𝑖2
𝐻𝐼
𝑡𝑔(𝑖1 )=
𝑛1 𝑠𝑖𝑛𝑖𝐴11=𝐻 𝑛2 𝑠𝑖𝑛𝑖2

𝑛2 𝑐𝑜𝑠𝑖2
𝐴2 𝐻= 𝐴1 𝐻
𝑛1 𝑐𝑜𝑠𝑖1

15
III. Prisme
1. Définition: un prisme est un milieu transparent d’indice n constitué
d’une base et délimite par deux plans inclinés faisant un angle A

2- Etude de la marche du rayon :

Soit SI un rayon incident quelconque qui frappe en I la face d'entrée AB du
prisme ; provenant d'un milieu moins réfringent que celui du prisme, ce rayon
16
subit en I le phénomène de réfraction en respectant les deux lois de Descartes.
Relations du prisme:
En I : sin i = sin r
En I’: sin i’ = sin r’
La somme des angles dans le triangle (AII’) est π, on
a:
π π
𝐴+ −𝑟 + − 𝑟′ = π
2 2
A= r+ r’

On note D l’angle de déviation c-a-d l’angle entre le rayon incident et le rayon émergent I’R
(π –D) + ( i-r ) + ( i’- r’ ) = π D=i + i’- A

Les formules du prisme se résument de la

façon suivante :
Sin i = n sin r
Sin i’ = n sin r’
r + r’ = A
D = i + i’ – A 12
17
 3. Dispersion de la lumière :
Le prisme dévie et décompose la lumière blanche en lumière colorées du rouge au
violet
C’est le phénomènes de dispersion.
L’ensemble des couleurs obtenues constitue le spectre de la lumière blanche
La lumière blanche est constitué d’une infinité de couleurs ou radiations: c’est une
lumière polychromatique.

18
 Exemple de dispersion de la lumière: Arc –en-ciel

C’est un phénomène de dispersion de la lumière du soleil sur un mur d’eau. La lumière

est réfléchie et réfracté à l intérieur des gouttelettes d’eau.
L’indice n de l’eau n’étant pas le même pour les différentes couleurs composant la
lumière blanche,

19
