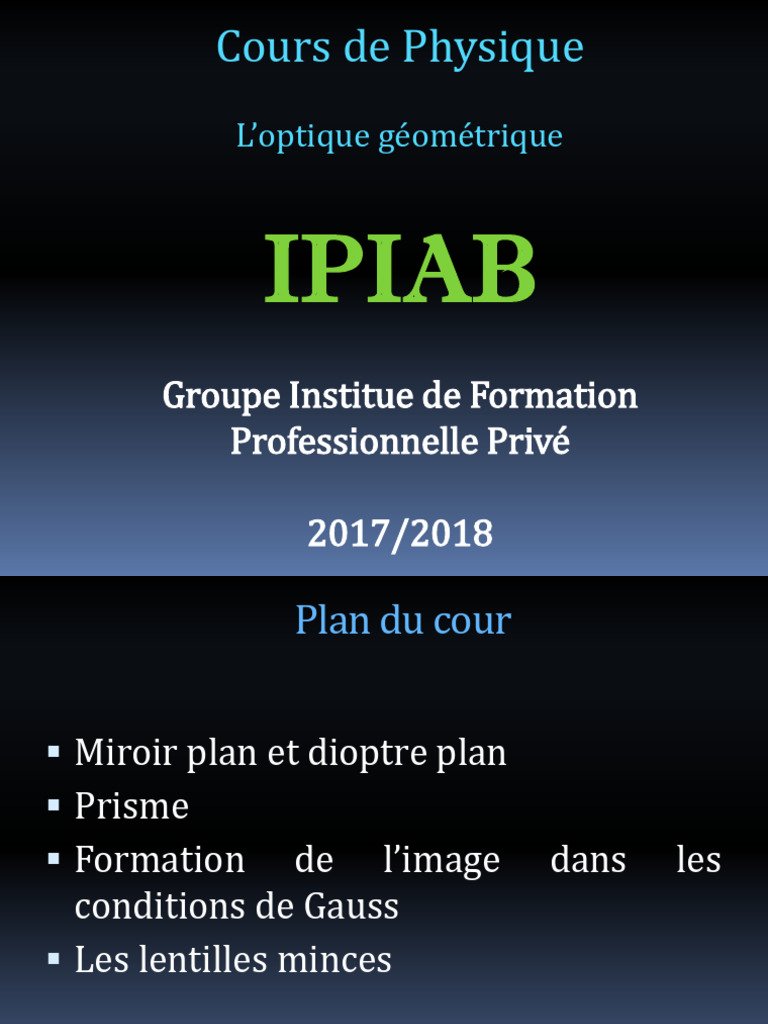

Cours de Physique

L’optique géométrique

IPIAB
Groupe Institue de Formation
Professionnelle Privé

2017/2018
 Plan du cour

▪ Miroir plan et dioptre plan

▪ Prisme
▪ Formation de l’image dans les
conditions de Gauss
▪ Les lentilles minces
 L’optique géométrique
▪ Définition
L’optique géométrique est une branche de l'optique
qui s'appuie notamment sur le modèle du rayon
lumineux. Cette approche simple permet entre
autres des constructions géométriques d’images,
d’où son nom. Elle constitue l'outil le plus flexible et
le plus efficace pour traiter les systèmes dioptriques
et catadioptriques. Elle permet ainsi d'expliquer la
formation des images.
 L’optique géométrique
▪ Les applications de l'Optique
• Perception du monde qui nous entoure (formation
des images).
• Instruments d’optiques (jumelles, télescope,
microscope, ...).
• Propagation d’information via la lumière (fibre
optique).
• Sources lumineuses (laser, lampe Sodium, ...).
 Miroir plan
▪ Définition
Un miroir plan est une surface plan capable de réfléchir
presque en totalité la lumière incidente.

rayon incident est le rayon avant réflexion

rayon réfléchi est le rayon dévié.
 Lois de la réflexion
▪ Les lois de Descartes-Snell pour la réflexion
1. Le rayon réfléchi appartient au plan d’incidence.
2. L'angle de réflexion est égal à l'angle d'incidence
𝑖=𝑟

Remarque : Lorsque on tourne le miroir d’un angle α , le rayon réfléchi tourne d’un
angle de 2α
 Miroir plan
▪ Réflexion par une miroir
 Dioptre plan

▪ Définition
Un dioptre plan est constitué par l’ensemble de deux
milieux transparents d’indices différents séparés par
une surface plane
 Lois de la réfraction
▪ Réfraction
Soit Σ un dioptre (surface ) qui sépare deux milieux différents. On caractérise
chaque milieu par son indice de réfraction n définie par :

𝑐
𝑛= ≥1
𝑣
avec

• 𝑐 : la vitesse de propagation de la lumière dans le vide.

𝑐 = 299 792 458 m/s ≈ 300 000 000 m/s = 3 × 108 m/s

• 𝑣 : la vitesse de propagation de la lumière dans le milieu.

▪ Exemples :
 Lois de la réfraction
▪ Les lois de Descartes-Snell pour la réfraction
1. Le rayon réfracté appartient au plan d’incidence.
2. L’angle d’incidence 𝑖1 est égal à l’angle de réfraction 𝑖2 vérifie :
sin 𝑖1 𝑛2
𝑛1 sin 𝑖1 = 𝑛2 sin 𝑖2 ⇒ = = 𝑛2/1
sin 𝑖2 𝑛1
▪ La loi de Kepler
• Si 𝑖1 et 𝑖2 sont faibles alors la loi de Descartes-Snell devient :
𝑛1 𝑖1 = 𝑛2 𝑖2
 Dioptre plan
▪ Réfraction par un dioptre plan
 Étude de la réfraction
▪ Cas 𝒏𝟏 < 𝒏𝟐
On dit dans ce cas que le milieu (2) est plus réfringeant que le milieu (1).
𝑛1 𝑛1
On a sin 𝑖2 = sin 𝑖1 et puisque < 1 alors :
𝑛2 𝑛2
sin 𝑖2 < sin 𝑖1 ⇒ 𝑖2 < 𝑖1
• Angle de réfraction limite

𝜋
Lorsque 𝑖1 croît de 0 à , 𝑖2 croît de 0 à 𝑙 : Angle de réfraction limite; avec:
2
𝑛1
sin 𝑙 =
𝑛2
 Étude de la réfraction
▪ Cas 𝒏𝟏 > 𝒏𝟐
On dit dans ce cas que le milieu (1) est plus réfringeant que le milieu (2).
𝑛1 𝑛1
On a sin 𝑖2 = sin 𝑖1 et puisque > 1 alors :
𝑛2 𝑛2
sin 𝑖2 > sin 𝑖1 ⇒ 𝑖2 > 𝑖1
• Angle de réflexion totale

𝜋
Lorsque 𝑖2 croît de 0 à , 𝑖1 croît de 0 à 𝑙 : Angle de réflexion totale; avec:
2
𝑛2
sin 𝑙 =
𝑛1
 Conclusion

Les rayons qui arrivent sous un angle d’incidence 𝑖1

supérieur à 𝑙 ne peuvent plus être réfractés : ils subissent
une réflexion totale et la surface de séparation des deux
milieux se comporte alors comme un miroir parfait.

𝑖 =𝑟
 Prisme
▪ Définition
Un prisme est un milieu transparent et homogène limité par deux dioptres
plans non parallèles qui constituent les faces du prisme ; celles-ci se coupent
suivant une droite qui est l'arête du prisme.
Tout plan perpendiculaire à l'arête est un plan de section principale ; son
intersection avec les deux faces définit ce que traditionnellement on appelle
l'angle A du prisme.

Trois prismes à base triangulaire, un prisme à angle droit un prisme à 60° et

un prisme à 30°
 Prisme
▪ Formules générales
On notera que dans le cas particulier de figure proposé ci-
dessous, les valeurs des six angles A, i, i′, r, r′et D sont toutes
comprises entre 0 et π/2 rad.
 Prisme
▪ Formules générales

• La loi de réfraction aux points I et I’:

I : sin 𝑖 = 𝑛 sin 𝑟
I’ : 𝑛 sin 𝑟′ = sin 𝑖′
• Relation entre les angles A, r et r′ :
𝐴 = 𝑟 + 𝑟′

• La relation entre les angles 𝐷, 𝑖, 𝑖′et 𝐴

𝐷 = 𝑖 + 𝑖′ − 𝐴
 Prisme
▪ Formules générales

Remarque :

A est faible ⇒ 𝑟 et 𝑟′ de même i et 𝑖′ sont faibles ce qui simplifie

les lois de D.S (lois de Kepler) 𝑖 = 𝑛𝑟 et 𝑛𝑟′ = 𝑖′ qu’on remplace
dans l’expression de 𝐷 on trouve 𝐷 = (𝑛 − 1)𝐴
Formation de l’image dans les conditions
de Gauss

▪ Définitions d’un objet, d’une image et d’un système optique.

▪ Notions d’objets et d’images réels et virtuels

▪ Notion de stigmatisme et d’aplanétisme

▪ Conditions de l’approximation de GAUSS

Définitions d’un objet, d’une image et d’un
système optique
▪ Définitions:
• Objet : On appelle objet la source des rayons lumineux dont on
étudie la propagation à travers un système optique donné.
Exemple : un oiseau observé à travers des jumelles, une fleur
observée par l’œil, etc.

• Système optique : On appelle système optique l’ensemble d’un

certain nombre de milieux Transparents en général.
Homogènes séparés par des surfaces réfractantes (dioptres)
ou réfléchissantes (miroirs). Il est capable de modifier la
propagation des rayons lumineux issus d’un objet.
Exemple : Un miroir, une lentille ou tout autre instrument
d’optique.
Définitions d’un objet, d’une image et d’un
système optique
▪ Définitions:
On distingue trois catégories de systèmes optiques :
- Les systèmes dioptriques : comportant seulement des
dioptres ; exemple : lunettes, œil,

- Les systèmes catoptriques : comportant seulement des

miroirs. Exemple : le plus simple, le miroir plan

- Les systèmes catadioptriques : comportant des

dioptres et des miroirs ; exemple : télescopes
Définitions d’un objet, d’une image et d’un
système optique
▪ Définitions:
• Système sphérique : On appelle système sphérique, tout système
ayant la forme d’une sphère ou d’une portion de sphère.

Exemple : un miroir sphérique, une lentille boule (c.-à-d. une bille

de verre).

Propriété des systèmes sphériques :

Tout rayon passant par le centre d’un système sphérique n’est
pas dévié (c’est une conséquence des lois de Snell-Descartes).
Définitions d’un objet, d’une image et d’un
système optique
▪ Définitions:
• système optique centré est une suite de dioptres et de miroirs
dont les centres sont situés sur un même axe ( axe principal ) et
qui sont séparés par des milieux transparents et homogènes :
système possédant un axe de symétrie de révolution = axe
optique

Remarques : Tous les appareils d’optique sont des systèmes

centrés

Propriété des systèmes centrés :

Tout rayon arrivant suivant l’axe optique n’est pas dévié.
Définitions d’un objet, d’une image et d’un
système optique
▪ Définitions:
• Images est définie par rapport à un système optique donné. Il
s’agit de l’ensemble des points de concours des rayons
lumineux :
- partis d’un objet,
- ayant traversé un système optique
- et ayant émergé de celui-ci.

Exemple : une image sur un écran de cinéma (l’objet est la

pellicule du film et le système).
 Nature des objets et images

▪ Définitions:
• Les objets réels sont définis comme l’intersection (réelle) des rayons
lumineux avant l’entrée d’un système optique.

• Les images réelles sont définis comme l’intersection (réelle) des rayons
lumineux après la sortie d’un système optique.

• Les objets virtuels par contre, sont définis comme l’intersection des
prolongements (imaginaires) des rayons lumineux à l’entrée d’un système
optique.

• Les images virtuelles sont définis comme l’intersection des prolongements

(imaginaires) des rayons lumineux à la sortie d’un système optique.

Remarque : on peut donc définir un « espace objet réel » et un « espace

objet virtuel ». De même, on définit un « espace image réelle » et un
«espace image virtuelle ».
 Nature des objets et images
▪ Espace objet - Espace image

• Système dioptrique :
 Nature des objets et images
▪ Espace objet - Espace image
• Système catoptrique :

Caractère réel ou virtuel des objets ou des images

La nature « réelle » ou « virtuelle » d’un objet (ou d’une image) est

relative au S.O. qui définit cet objet (ou cette image)
 Notion de stigmatisme et d’aplanétisme
▪ Définitions:

• Stigmatisme : On dit qu’un système optique est stigmatique

pour deux points A et A’ si tout rayon lumineux passant par A
passe par A’ après avoir traversé le système optique.
 Notion de stigmatisme et d’aplanétisme

On distingue deux types de stigmatismes :

o Stigmatisme rigoureux : Tous les rayons incidents de A passent

par A’ (image d’un point est un point)
Exemples : Miroir plan ; Miroir parabolique (∞, Foyer)

o Stigmatisme approché : Tous les rayons incidents de A passent

au voisinage de A’ (image d’un point est une tache centré en A’)
Exemples : lentilles ; Miroirs sphériques.
 Notion de stigmatisme et d’aplanétisme
▪ Définitions:

• Aplanétisme : un système optique présentant un axe optique ∆

est aplanétique s’il donne d’un objet AB perpendiculaire à ∆ une
image A’B’ perpendiculaire à ∆.
 Conditions de l’approximation de GAUSS
▪ Définitions:

• Conditions de Gauss : Un Système centré est utilisé dans les

conditions de Gauss si :

1. Les rayons peu inclinés par rapport à l’axe optique.

2. Les rayons passent au voisinages du centre du système.

 Les lentilles minces

▪ Définitions:
▪ Une lentille est un milieu transparent homogène, limité par
deux dioptres dont l’un au moins est sphérique.

Remarque : elles sont très utilisées en appareils photos,

microscope , lunettes astronomiques, jumelles,.....

On distingue deux catégories :

➢ Lentilles à bords minces : Lentilles Convergentes
➢ Lentilles à bords épais : Lentilles divergentes
 Les lentilles minces
▪ Lentilles Convergentes

▪ Lentilles divergentes
 Les lentilles minces
▪ Conditions de minceur d’une lentille

Une lentille est mince si son épaisseur 𝑒 = 𝑆1 𝑆2 est très

négligeable devant 𝑅1 , 𝑅2 et | 𝑅2 − 𝑅1 | où :
𝑅1 = 𝑂1 𝑆1
et
𝑅1 = 𝑂1 𝑆1
Dans ce cas 𝑆1 ≡ 𝑆2 ≡ 𝑂 : centre optique de la lentille
 Foyers. Distance focale. Vergence
▪ Foyers
• Foyer image F’
C’est l’image d’un objet réel situé sur l’axe optique, à l’infini :

Lentille Convergente

Lentille divergente
 Foyers. Distance focale. Vergence
▪ Foyers
• Foyer objet F
C’est le point objet qui donne une image réelle sur l’axe optique, à l’infini

Lentille Convergente

Lentille divergente
 Foyers. Distance focale. Vergence
▪ Distance focale d’une lentille

• distance focale image :

𝑂𝐹′ = 𝑓 ′ = 𝑥𝐹′ − 𝑥𝑂

• distance focale objet :

𝑂𝐹 = 𝑓 = 𝑥𝐹 − 𝑥𝑂
Remarque
• F et F’ sont symétriques par rapport à O.
• lentille convergente : F’ et F sont réel, 𝑓’ > 0 et 𝑓 < 0
• lentille divergente : F’ et F sont virtuel 𝑓’ < 0 et 𝑓 > 0
 Foyers. Distance focale. Vergence
▪ Vergence d’une lentille
La vergence d’une lentille est la quantité
1
𝐶=
𝑓′

Remarque
• L’inverse de la distance focale. Elle est positive si la lentille est
convergente, négative si la lentille est divergente.

• La vergence est exprimée en dioptries 𝛿 si on mesure la

distance focale en mètres;
1𝑚−1 = 1𝛿
 Image d’un petit objet perpendiculaire à l’axe
▪ Formation de l’image
Pour construire l’image d’un objet AB, nous procèderons
comme dans le cas des miroirs et des dioptres sphériques,
par l’utilisation de rayons particuliers issus de B comme suit :

• Tout rayon parallèle à l’axe optique passe par le foyer

image F’ de la lentille.
• Tout rayon passant par le foyer objet F sort parallèle à l’axe
optique.
• Tout rayon passant par le centre optique O ne sera pas
dévié.
Formule de conjugaison et Grandissement transversal

▪ Formule de conjugaison
la relation de conjugaison avec origine au centre optique O
s’écrivait :
1 1 1
= −
𝑓′ 𝑂𝐴′ 𝑂𝐴
Formule de conjugaison et Grandissement transversal

▪ Formule de grandissement transversal

𝑡𝑎𝑖𝑙𝑙𝑒 𝑎𝑙𝑔é𝑏𝑟𝑖𝑞𝑢𝑒 𝑑𝑒 𝑙′𝑖𝑚𝑎𝑔𝑒

𝛾=
𝑡𝑎𝑖𝑙𝑙𝑒 𝑎𝑙𝑔é𝑏𝑟𝑖𝑞𝑢𝑒 𝑑𝑒 𝑙′𝑜𝑏𝑗𝑒𝑡
𝐴′ 𝐵′ 𝑂𝐴′
𝛾= =
𝐴𝐵 𝑂𝐴

• |g| > 1 : image agrandie

• g > 0 : image droite
 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ 1. Objet réel (−∞ < 𝑂𝐴 < 2𝑓)

L’image est réelle ,renversée et plus petite que l’objet

(−1 < γ < 0)
 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ 2. Objet réel (2𝑓 < 𝑂𝐴 < 𝑓)

L’image est réelle ,renversée et agrandie (−∞ < γ < −1)

 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ Objet réel dans le plan focal objet (𝑂𝐴 = 𝑓)

L’image à l’infini
 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ Objet réel entre le plan focal objet et la lentille
(𝑓 < 𝑂𝐴 < 0)

L’image est virtuelle , droite et agrandie

 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ Objet virtuel (0 < 𝑂𝐴 < +∞)

L’image est réelle, droite et plus petite que l’objet

 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ Objet réel à l’infini (𝑂𝐴 → −∞)

L’image est réelle dans le plan focal image A′ ≡ F′

Remarque : Seul un objet situé entre le plan focal objet et
la lentille donne une image virtuelle
 Image d’un petit objet perpendiculaire à l’axe
▪ Application :Lentille mince divergente
➢ 1. L’objet est réel 𝑂𝐴 < 0

L’image est virtuelle droite et plus petite que l’objet

 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ L’objet est virtuel entre le plan focal objet et la lentille
0 < 𝑂𝐴 < 𝑓

L’image est réelle droite et plus grande que l’objet

 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ L’objet est virtuel dans le plan focal objet 𝑂𝐴 = 𝑓

L’image est rejetée à l’infini α

 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ L’objet est virtuel 𝑓 < 𝑂𝐴 < 2𝑓

L’image est virtuelle renversée et plus grande que

l’objet
 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ L’objet est virtuel 2𝑓 < 𝑂𝐴 < +∞

L’image est virtuelle renversée et plus petite que

l’objet
 Image d’un petit objet perpendiculaire à l’axe
▪ Application : Lentille mince convergente
➢ L’objet est réel à l’infini 𝑂𝐴 = −∞

L’image est virtuelle dans le plan focal image
